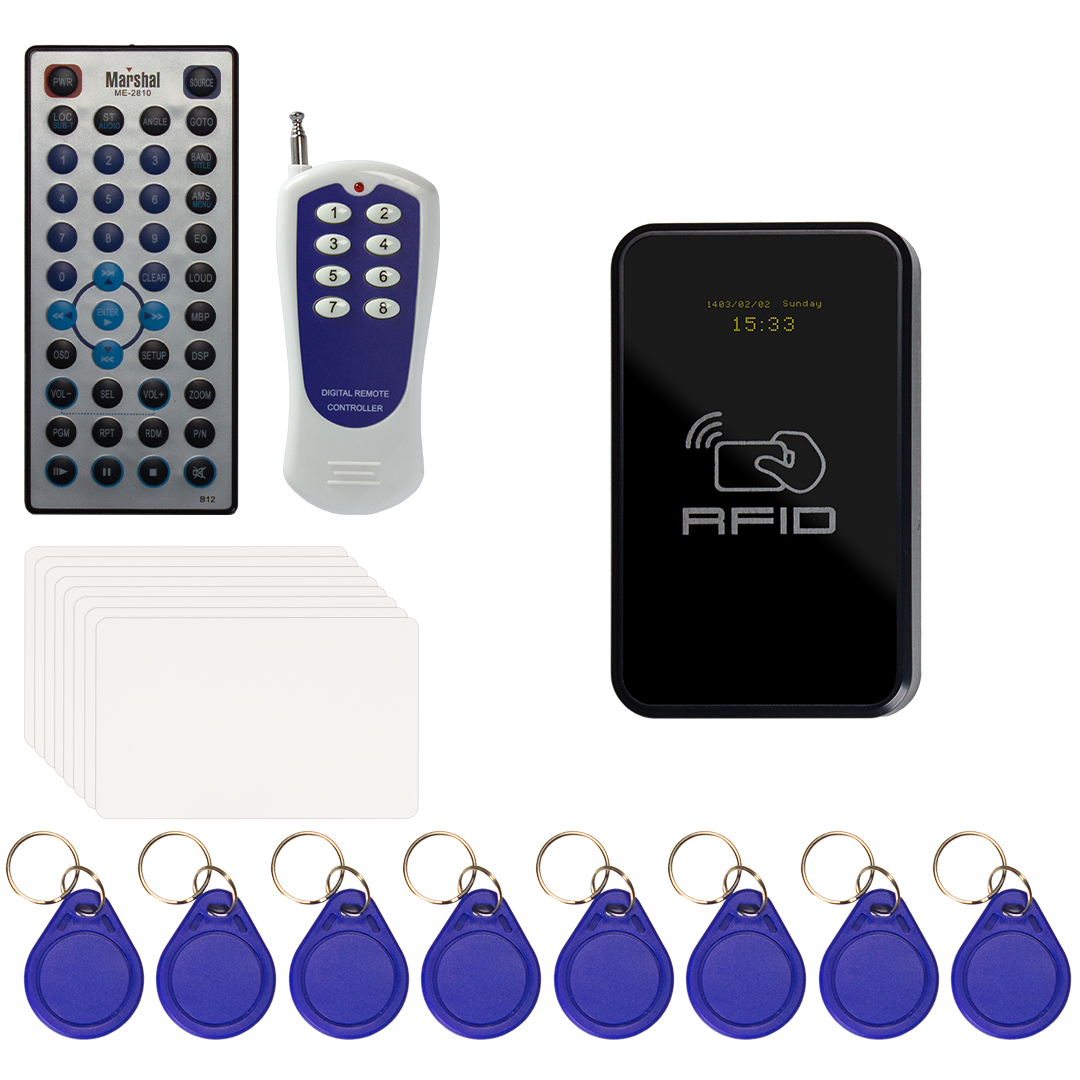

اکسس کنترل (محدودکننده تردد) کارتی روکار ۸ خروجی آسانسور با ریموت کنترل از راه دور لابیمن

اکسس کنترل کارتی ۸ خروجی روکار آسانسور با ریموت لابی من

اکسس کنترل کارتی روکار ۸ خروجی آسانسور مدل ۱۰۳۶ با ریموت لابی من برای ساختمان هایی طراحی شده است که علاوه بر محدود کردن دسترسی ساکنان به طبقات مجاز، می خواهند نگهبان یا مسئول لابی نیز بتواند برای مراجعه کنندگان فقط توقف موردنظر را به صورت موقت آزاد کند.

ساکنان با کارت یا تگ MIFARE فرکانس ۱۳.۵۶MHz شناسایی می شوند و هر کارت می تواند به یک یا چند توقف از میان ۸ خروجی دستگاه دسترسی داشته باشد.

در مقابل، لابی من با ریموت RF خود می تواند متناسب با مقصد مراجعه کننده، فقط همان خروجی را برای مدت مشخص فعال کند؛ بدون اینکه تمام طبقات آسانسور آزاد شوند.

تفاوت مهم با سیستم تک خروجی؛ لابی من مقصد را انتخاب می کند

در یک سیستم تک خروجی، فشردن ریموت لابی من یک مسیر مشترک را آزاد می کند.

اما در مدل ۱۰۳۶، هشت خروجی مستقل در اختیار سیستم قرار دارند.

بنابراین برای هر خروجی یک فرمان ریموت مشخص تعریف می شود و لابی من می تواند همان توقف موردنظر مراجعه کننده را موقتاً آزاد کند.

در نسخه ۸ خروجی، ۸ دکمه یا فرمان ریموت لابی من برای خروجی های ۱ تا ۸ تعریف می شوند.

سناریوی واقعی؛ مهمان می گوید «طبقه چهارم»

فرض کنید ساختمان دارای پارکینگ، همکف و چند طبقه مسکونی است و در ورودی نیز نگهبان حضور دارد.

مهمان وارد ساختمان می شود و اعلام می کند مقصد او واحدی در طبقه چهارم است.

نگهبان پس از تأیید مقصد، دکمه مربوط به خروجی طبقه چهارم را روی ریموت لابی من فشار می دهد.

برای مدت تعیین شده فقط همان توقف مجاز می شود.

مراجعه کننده می تواند شستی طبقه چهارم را انتخاب کند، اما شستی طبقات غیرمجاز همچنان تحت محدودیت باقی می مانند.

این تفاوت مهمی با آزاد کردن کامل آسانسور برای هر مراجعه کننده است.

چرا این ساختار برای ساختمان دارای نگهبان مناسب است؟

در بسیاری از برج ها و مجتمع های مسکونی، مراجعه کنندگان قبل از استفاده از آسانسور توسط نگهبان یا پذیرش بررسی می شوند.

اگر بعد از تأیید مهمان، همه طبقات آسانسور آزاد شوند، بخشی از مزیت سیستم کنترل دسترسی از بین می رود.

اما در مدل ۱۰۳۶ لابی من می تواند تنها مقصد موردنیاز را آزاد کند.

در نتیجه:

• مهمان کارت دائمی دریافت نمی کند.
• رمز عمومی ساختمان در اختیار او قرار نمی گیرد.
• تمام طبقات آزاد نمی شوند.
• دسترسی فقط برای مقصد تأییدشده صادر می شود.
• پس از پایان زمان، خروجی دوباره محدود می شود.

مثال ساختمان با ۸ مسیر مستقل

فرض کنیم ساختمان این توقف ها را دارد:

• P: پارکینگ
• GF: همکف
• طبقه ۱
• طبقه ۲
• طبقه ۳
• طبقه ۴
• طبقه ۵
• R: بام

در این مثال می توان هر یک از ۸ توقف را به یکی از خروجی های دستگاه اختصاص داد.

برای ساکن طبقه سوم ممکن است مجوزهای زیر تعریف شود:

• پارکینگ
• همکف
• طبقه سوم

اما اگر مهمانی برای طبقه پنجم وارد شود، نگهبان فقط خروجی طبقه پنجم را با ریموت لابی من برای مدت کوتاه آزاد می کند.

هر کارت می تواند چند توقف مجاز داشته باشد

مدل ۱۰۳۶ محدود به یک خروجی برای هر کاربر نیست.

برای هر کارت یا تگ می توان یک یا چند توقف مجاز تعریف کرد.

برای مثال:

• پارکینگ + همکف + طبقه دوم → ساکن طبقه دوم
• دو طبقه اختصاصی + پارکینگ → مالک دوبلکس
• تمام توقف ها → مدیر ساختمان
• فقط توقف های موردنیاز → نیروی تأسیسات

بنابراین سطح دسترسی کاربران دائمی مستقل از نحوه دسترسی مهمانان توسط لابی من تعریف می شود.

۸ خروجی یعنی ۸ مسیر مستقل، نه الزاماً ۸ طبقه

عدد ۸ به معنی وجود ۸ خروجی مستقل است و الزاماً ساختمان نباید دقیقاً هشت طبقه داشته باشد.

ممکن است پارکینگ، بام، همکف یا سایر مسیرهای قابل کنترل نیز بخشی از این خروجی ها باشند.

بنابراین هنگام انتخاب محصول باید تعداد واقعی مسیرهایی را بشمارید که می خواهید مستقل از یکدیگر کنترل شوند.

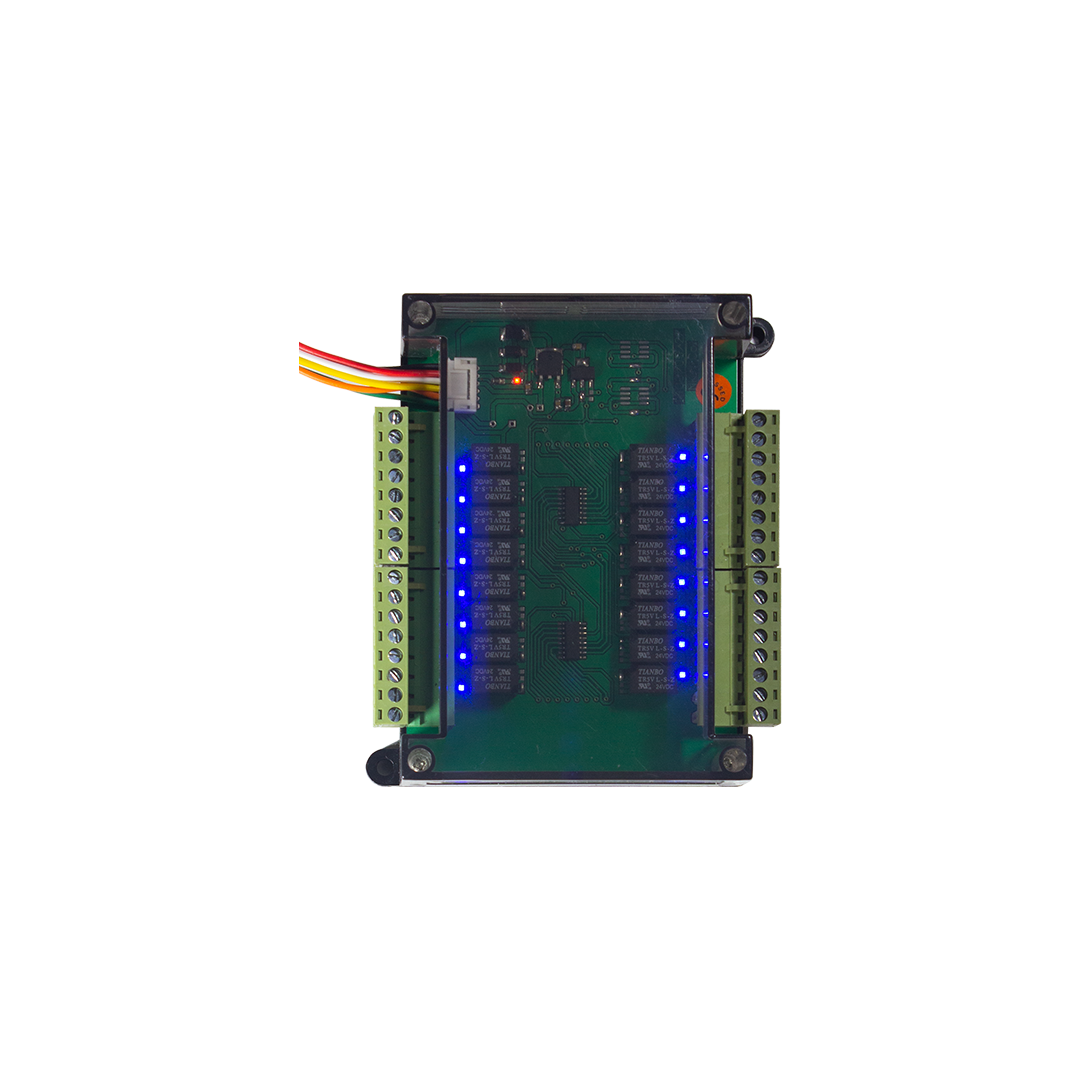

یک برد رله ۸ خروجی برای کنترل توقف ها

نسخه ۸ خروجی از یک برد رله ۸ کانال استفاده می کند.

بخش اصلی دستگاه به صورت روکار نصب می شود و برد رله در فضای مناسب داخل پنل یا محل فنی قرار می گیرد.

هر خروجی برد می تواند در مسیر فرمان یا تغذیه شستی مربوط به یک توقف قرار گیرد تا شستی در حالت غیرمجاز غیرفعال باشد.

کارت معتبر فقط توقف های مجاز خودش را فعال می کند

وقتی ساکن کارت خود را مقابل دستگاه قرار می دهد، سیستم ابتدا کاربر را شناسایی می کند.

سپس مجوزهای ذخیره شده برای همان Index بررسی می شوند و فقط خروجی های مجاز او برای مدت تعیین شده فعال خواهند شد.

بنابراین داشتن کارت معتبر به معنای دسترسی به همه طبقات نیست.

ریموت لابی من چگونه توقف موردنظر را فعال می کند؟

برای هر خروجی مورد استفاده، یک دکمه از ریموت RF لابی من در دستگاه تعریف می شود.

در نسخه ۸ خروجی می توان تا ۸ فرمان متناسب با ۸ خروجی سیستم تعریف کرد.

برای مثال:

• دکمه ۱ → خروجی طبقه اول
• دکمه ۲ → خروجی طبقه دوم
• دکمه ۳ → خروجی طبقه سوم
• ...
• دکمه ۸ → خروجی هشتم پروژه

نگاشت واقعی دکمه ها بر اساس نقشه و توقف های همان ساختمان انجام می شود و الزامی نیست شماره خروجی با شماره طبقه یکسان باشد.

زمان آزادسازی توسط ریموت لابی من

زمان فعال بودن خروجی توسط ریموت لابی من در بازه ۵ تا ۳۰ ثانیه قابل تنظیم است.

برای مثال اگر ۱۰ ثانیه تنظیم شده باشد، با فشردن دکمه مربوط به طبقه پنجم، همان خروجی ۱۰ ثانیه فعال می شود و سپس به صورت خودکار دوباره محدود خواهد شد.

ریموت RF استاندارد ۴۳۳MHz

فرکانس استاندارد سیستم ریموت لابی من ۴۳۳MHz است.

در صورت نیاز پروژه، امکان تجهیز سیستم به نسخه ۳۱۵MHz نیز وجود دارد.

ریموت لابی من با ریموت تنظیمات متفاوت است

دستگاه یک ریموت مادون قرمز مدیریتی برای برنامه ریزی و تنظیمات دارد.

ریموت RF لابی من وسیله دیگری است و فقط برای استفاده روزمره مسئول ورودی ساختمان و آزادسازی توقف ها استفاده می شود.

بنابراین ریموت لابی من دسترسی به منوی تنظیمات دستگاه را در اختیار نگهبان قرار نمی دهد.

۱۰۰۰ کارت و تگ MIFARE

مدل ۱۰۳۶ امکان تعریف تا ۱۰۰۰ کارت یا تگ را دارد.

سیستم با کارت/تگ مایفر، کارت/تگ MIFARE و RFID فرکانس ۱۳.۵۶MHz کار می کند.

این ظرفیت برای ساختمان های چندواحدی با تعداد کاربران بالا نیز فضای مناسبی برای مدیریت کارت ها فراهم می کند.

Index حافظه؛ هر کارت دقیقاً متعلق به چه کسی است؟

هر کارت در یک Index مشخص از حافظه دستگاه ثبت می شود.

مدیر می تواند اطلاعات مربوط به شخص و توقف های مجاز او را در فایل مدیریت ساختمان نگهداری کند.

برای مثال:

Index ۴۵۸ → واحد ۱۲ → سارا احمدی → P + GF + طبقه ۶

با این روش، تغییر دسترسی یا تعلیق یک فرد بدون ابهام انجام می شود.

مدیریت بدون اپلیکیشن با فایل Excel

برای استفاده از دستگاه وجود اپلیکیشن الزامی نیست.

اگر مشتری نسخه نرم افزاری را سفارش ندهد، می توان اطلاعات کاربران را در فایل Excel ثبت و مدیریت کرد.

در این فایل بهتر است مواردی مانند Index، شماره واحد، نام کاربر، کد کارت و توقف های مجاز نگهداری شوند.

به این ترتیب مدیر در هر زمان می داند چه کسی به کدام طبقات دسترسی دارد.

تغییر طبقات مجاز بدون تعویض کارت

اگر دسترسی یک کاربر تغییر کند، نیازی به صدور کارت جدید نیست.

مدیر می تواند همان کارت را نگه دارد و فقط لیست خروجی های مجاز آن را اصلاح کند.

این قابلیت در ساختمان های اداری یا واحدهای اجاره ای که سطح دسترسی کاربران تغییر می کند بسیار کاربردی است.

تعلیق کارت بدون پس گرفتن کارت

اگر مدیر بخواهد دسترسی یک کاربر را موقتاً متوقف کند، الزاماً نیازی نیست کارت او را پس بگیرد.

در صورت مشخص بودن Index کاربر، دسترسی کارت از طریق سیستم قابل مدیریت است.

پس از رفع علت محدودیت نیز همان کارت می تواند دوباره فعال شود.

سناریوی مدیریت حق شارژ

فرض کنید یک واحد چند کارت برای اعضای خانواده دارد و اطلاعات همه کاربران نیز بر اساس Index ثبت شده است.

در ساختمان هایی که مطابق مقررات، مصوبات و سیاست داخلی خود از محدودسازی دسترسی در فرآیند مدیریت بدهی استفاده می کنند، مدیر می تواند دسترسی شخص موردنظر را بدون گرفتن کارت او تعلیق کند.

در صورت پرداخت بدهی یا رفع موضوع، همان دسترسی مجدداً فعال می شود.

از آنجا که هر فرد Index مستقل دارد، الزاماً لازم نیست کارت تمام اعضای یک خانواده با هم غیرفعال شوند.

مزیت وجود لابی من هنگام محدودیت کاربران

وجود ریموت لابی من یک امکان مدیریتی مجزا در اختیار ساختمان قرار می دهد.

حتی اگر یک کاربر دائمی بنا بر سیاست ساختمان دسترسی محدودشده داشته باشد، مسئول لابی همچنان می تواند در یک شرایط مورد تأیید، توقف خاصی را برای یک مراجعه کننده یا کاربر مجاز به صورت موقت آزاد کند.

بنابراین مجوز دائمی کاربران و مجوز موقتی که لابی صادر می کند دو لایه مستقل از یکدیگر هستند.

سناریوی ساختمان اداری با مراجعه کنندگان متعدد

مدل ۱۰۳۶ فقط برای مجتمع مسکونی نیست.

فرض کنید یک ساختمان اداری چند شرکت در طبقات مختلف دارد.

کارکنان هر شرکت کارت دارند و فقط به طبقات مربوط به خود دسترسی دارند.

مراجعه کننده پس از معرفی به پذیرش، مقصد خود را اعلام می کند و مسئول ورودی فقط همان طبقه را برای او آزاد می کند.

به این ترتیب مراجعه کننده نمی تواند آزادانه سایر طبقات ساختمان را از طریق آسانسور انتخاب کند.

سناریوی پزشک، کلینیک یا دفتر حرفه ای

فرض کنید چند واحد حرفه ای یا مطب در یک ساختمان قرار دارند و رفت وآمد مراجعه کنندگان باید کنترل شود.

کارکنان با کارت شخصی خود وارد می شوند، اما بیمار یا مراجعه کننده پس از تأیید توسط پذیرش فقط به توقف موردنظر دسترسی موقت دریافت می کند.

این سناریو یکی از کاربردهای مناسب ترکیب RFID چندخروجی + ریموت لابی من است.

Bypass مستقل هر توقف

هر خروجی را می توان در صورت نیاز به حالت آزاد یا Bypass برد.

برای مثال:

• همکف همیشه آزاد باشد.
• پارکینگ فقط در ساعات مشخص طبق سیاست ساختمان آزاد شود.
• طبقات مسکونی همچنان تحت کنترل باقی بمانند.

همچنین در شرایط خاص امکان آزاد کردن همه توقف ها وجود دارد.

نمایشگر OLED با ساعت و تاریخ شمسی

دستگاه دارای نمایشگر OLED است.

در ردیف بالای نمایشگر دستگاه، سال، ماه، روز و روز هفته با فونت کوچک تر و در ردیف پایین ساعت و دقیقه با فونت بزرگ تر نمایش داده می شوند.

استفاده از تاریخ شمسی مخصوصاً هنگام بررسی گزارش های تردد، کار مدیریت را ساده تر می کند.

گزارش گیری تردد با Micro SD

سوکت Micro SD روی دستگاه وجود دارد.

اگر ساختمان به گزارش گیری نیاز داشته باشد، کارت حافظه بر اساس سفارش و با هزینه جداگانه به دستگاه اضافه می شود.

در این صورت سیستم امکان ثبت سوابق تردد را فراهم می کند.

قاب ABS روکار

یونیت اصلی دستگاه داخل قاب ABS روکار با ابعاد تقریبی:

۱۸.۲ × ۱۲ سانتی متر

و ضخامت حدود:

۳.۲ سانتی متر

قرار دارد.

قاب در دو رنگ مشکی و نقره ای قابل ارائه است.

قابلیت توسعه سیستم

پلتفرم دستگاه توسعه پذیر است و سخت افزار موردنیاز متناسب با امکانات سفارش شده مونتاژ می شود.

در صورت نیاز آینده، امکان بررسی ارتقای سیستم به اثر انگشت، ریموت مهمان، تعداد خروجی بیشتر و امکانات نرم افزاری سفارشی مانند Android یا Web Server وجود دارد.

۱۰۳۶ یا ۱۰۳۸؟

اگر ساختمان نگهبان ندارد و همه کاربران دائمی فقط با کارت تردد می کنند، مدل ۱۰۳۸ انتخاب ساده تری است.

۱۰۳۶ یا ۱۰۳۷؟

اگر کنترل مهمان در اختیار نگهبان یا پذیرش است، مدل ۱۰۳۶ مناسب این ساختار است.

اگر می خواهید خود ساکن با ریموت مهمان، توقف واحدش را برای مهمان آزاد کند، مدل زیر را بررسی کنید:

اکسس کنترل کارتی ۸ خروجی با ریموت مهمان – مدل ۱۰۳۷

اگر اثر انگشت هم می خواهید

برای ساختمانی که ساکنان باید علاوه بر کارت بتوانند با اثر انگشت وارد شوند و لابی من نیز توقف مراجعه کننده را کنترل کند:

اکسس کنترل کارتی و اثر انگشتی ۸ خروجی با ریموت لابی من – مدل ۹۹۷

مشخصات فنی مدل ۱۰۳۶

سؤالات متداول

ریموت لابی من در مدل ۸ خروجی چگونه کار می کند؟

برای خروجی های موردنیاز دکمه های مجزا تعریف می شوند و لابی من می تواند توقف مقصد مراجعه کننده را به صورت موقت آزاد کند.

چند دکمه ریموت برای نسخه ۸ خروجی تعریف می شود؟

تا ۸ فرمان یا دکمه متناسب با ۸ خروجی دستگاه قابل تعریف است.

آیا با فشردن ریموت همه طبقات آزاد می شوند؟

خیر. دکمه مربوط به هر خروجی فقط همان توقف تعریف شده را برای مدت مشخص فعال می کند.

زمان آزاد بودن توقف توسط لابی من چقدر است؟

بین ۵ تا ۳۰ ثانیه قابل تنظیم است.

آیا هر کارت می تواند چند طبقه مجاز داشته باشد؟

بله. برای هر کارت می توان یک یا چند توقف از میان خروجی های موجود تعریف کرد.

ظرفیت کارت دستگاه چقدر است؟

تا ۱۰۰۰ کارت یا تگ MIFARE با فرکانس ۱۳.۵۶MHz.

آیا طبقات مجاز یک کارت بعداً قابل تغییر هستند؟

بله. بدون تعویض کارت می توان توقف های مجاز آن را تغییر داد.

آیا کارت بدون حضور صاحب آن قابل تعلیق است؟

بله. با مشخص بودن Index کاربر، دسترسی بدون حضور فیزیکی کارت قابل مدیریت است.

فرکانس ریموت لابی من چیست؟

فرکانس استاندارد ۴۳۳MHz است و نسخه ۳۱۵MHz نیز بر اساس سفارش قابل ارائه است.

آیا یک توقف را می توان همیشه آزاد گذاشت؟

بله. امکان Bypass مستقل خروجی ها وجود دارد.

آیا گزارش تردد دارد؟

در صورت نصب کارت Micro SD امکان ثبت گزارش تردد فراهم می شود.

آیا دستگاه تاریخ شمسی دارد؟

بله. تاریخ شمسی، روز هفته و ساعت روی نمایشگر OLED نمایش داده می شوند.

این محصول برای چه ساختمانی مناسب تر است؟

برای ساختمان های چندتوقفی دارای نگهبان یا لابی من که هم دسترسی طبقات ساکنان و هم مقصد مراجعه کنندگان باید کنترل شود.

گارانتی محصول چقدر است؟

این محصول دارای ۵ سال گارانتی است.

مطالعه بیشتر

• ریموت لابی من آسانسور
• اکسس کنترل چندخروجی آسانسور
• اکسس کنترل آسانسور در ساختمان های چندواحدی
• راهنمای سیم کشی اکسس کنترل آسانسور
• ریموت مهمان آسانسور

جمع بندی

اکسس کنترل کارتی ۸ خروجی روکار آسانسور مدل ۱۰۳۶ با ریموت لابی من برای ساختمانی مناسب است که هم کاربران دائمی باید فقط به توقف های مجاز خود دسترسی داشته باشند و هم نگهبان یا پذیرش باید بتواند مقصد مراجعه کنندگان را به صورت موقت کنترل کند.

۸ خروجی مستقل، ظرفیت ۱۰۰۰ کارت و تگ MIFARE، تعریف چند توقف برای هر کارت، ۸ فرمان متناسب با خروجی ها برای ریموت لابی من، امکان تعلیق کاربران بدون گرفتن کارت، Bypass مستقل توقف ها، نمایشگر OLED با تاریخ شمسی، گزارش گیری با Micro SD و ۵ سال گارانتی، امکانات اصلی این مدل هستند.

اگر ساختمان دارای لابی یا نگهبانی است و آزاد شدن کل آسانسور برای هر مهمان مطلوب نیست، مدل ۱۰۳۶ امکان می دهد فقط توقف مورد تأیید مراجعه کننده برای مدت محدود در اختیار او قرار گیرد.
