رله فن آسانسور

سازگار با چه نوع کلیدهایی است؟

این برد برای استفاده با کلیدهای فشاری (Push Button) و همچنین کلیدهای تاچ (Touch Button) طراحی شده است. فرمان فعال‌سازی از طریق ورودی KEY دریافت شده و میکروکنترلر برد عملیات کنترل رله و چشمک‌زدن LED کلید را مدیریت می‌کند.

به همین دلیل، این محصول می‌تواند در بسیاری از پنل‌های شستی کابین که از کلیدهای لحظه‌ای استفاده می‌کنند، به‌عنوان یک راهکار مناسب برای هوشمندسازی مدار فن مورد استفاده قرار گیرد.

موارد استفاده

• نصب در پنل شستی کابین آسانسور
• پروژه‌های نوسازی آسانسور
• ارتقاء پنل‌های شستی قدیمی
• تجهیز پنل‌های جدید به سیستم تایمر فن
• شرکت‌های آسانسوری
• سرویسکاران و تعمیرکاران آسانسور
• سازندگان پنل شستی آسانسور

مشخصات فنی برد تایمر رله فن کابین آسانسور

برد تایمر رله فن کابین آسانسور یک ماژول کنترلی مبتنی بر میکروکنترلر است که برای مدیریت عملکرد فن کابین طراحی شده است. این برد با دریافت فرمان از کلید فن، خروجی رله را فعال کرده و با توجه به تنظیمات انجام‌شده، فن را برای مدت زمان مشخص روشن نگه می‌دارد.

طراحی این برد به گونه‌ای است که بتواند در پشت پنل شستی کابین آسانسور نصب شده و بدون نیاز به تغییرات اساسی در مدار پنل، عملکرد تایمر فن را به سیستم اضافه کند.

مشخصات الکتریکی

• ولتاژ تغذیه: ۱۲ ولت DC و ۲۴ ولت DC
• محدوده عملکرد: مناسب برای مدارهای کنترلی آسانسور با تغذیه ۱۲ و ۲۴ ولت
• کنترلر: میکروکنترلر داخلی
• نشانگر تغذیه: LED پاور روی برد جهت نمایش وجود ولتاژ تغذیه
• حافظه تنظیمات: فاقد حافظه دائمی؛ پس از قطع کامل تغذیه، مدار خاموش شده و پس از وصل مجدد مطابق وضعیت ورودی‌ها شروع به کار می‌کند.

ورودی‌های برد

برای اتصال تغذیه و کلید فن، روی برد ترمینال‌ها و سوکت‌های مورد نیاز در نظر گرفته شده است.

ترمینال تغذیه

• +12V: ورودی تغذیه ۱۲ ولت DC
• +24V: ورودی تغذیه ۲۴ ولت DC
• GND: زمین مدار

سوکت کلید فن

یک سوکت ۴ پین XH روی برد برای اتصال کلید فن پنل شستی در نظر گرفته شده است.

• + : ولتاژ تغذیه کلید
• LED : کنترل روشنایی LED حلقه کلید فن با اعمال GND
• KEY : دریافت فرمان فشردن کلید فن
• - : GND مدار

خروجی رله فن

برای کنترل مدار فن، یک رله روی برد قرار گرفته است. کنتاکت‌های مورد نیاز برای اتصال مصرف‌کننده از طریق ترمینال سبز رنگ دو پین در دسترس قرار گرفته‌اند.

• COM: پایه مشترک رله
• NO: کنتاکت باز رله

پایه NC رله روی برد وجود دارد اما برای استفاده مستقیم در نصب آسانسور روی ترمینال خروجی قرار نگرفته است.

ابعاد و ساختار مکانیکی

• ابعاد با محل پیچ‌ها: ۷۸ × ۶۰ × ۲۱ میلی‌متر
• ابعاد بدنه بدون بال‌های نصب: ۶۰ × ۶۰ × ۲۱ میلی‌متر
• روش نصب: قابل نصب پشت پنل شستی آسانسور با استفاده از محل‌های پیچ تعبیه‌شده روی بدنه

بدنه پلاستیکی محصول علاوه بر محافظت از برد الکترونیکی، نصب و سرویس آن را در فضای پشت پنل شستی آسان‌تر می‌کند.

راهنمای نصب برد تایمر رله فن کابین آسانسور

برد تایمر رله فن کابین آسانسور برای نصب در پشت پنل شستی کابین طراحی شده است. نصب این برد معمولاً در زمان ساخت پنل شستی یا هنگام ارتقاء و اصلاح پنل‌های موجود انجام می‌شود.

برای نصب صحیح، ابتدا باید تغذیه مناسب، کلید فن و مدار خروجی رله به ترمینال‌های مربوطه متصل شوند.

اتصال تغذیه برد

روی برد یک ترمینال سه پین برای اتصال تغذیه در نظر گرفته شده است. این ترمینال شامل ورودی‌های +12V، +24V و GND می‌باشد.

• +24V: اتصال به تغذیه ۲۴ ولت تابلو فرمان آسانسور
• +12V: اتصال به تغذیه ۱۲ ولت باتری بکاپ در مدار اضطراری
• GND: اتصال به منفی مدار

وجود ورودی ۱۲ ولت باعث می‌شود مدار در شرایطی که برق اصلی قطع شده و سیستم اضطراری فعال است، امکان ادامه عملکرد داشته باشد.

اتصال کلید فن پنل شستی

اتصال کلید فن از طریق سوکت چهار پین XH روی برد انجام می‌شود. این سوکت برای ارتباط مستقیم با کلید فن پنل شستی در نظر گرفته شده است.

• + : تغذیه LED و مدار کلید فن
• LED : کنترل روشنایی LED حلقه کلید فن
• KEY : دریافت فرمان فشردن کلید فن
• - : اتصال منفی مدار (GND)

این ورودی با کلیدهای فشاری (Push Button) و همچنین کلیدهای تاچ (Touch Button) سازگار است.

اتصال خروجی رله به مدار فن

خروجی کنترل فن از طریق ترمینال دو پین سبز رنگ روی برد در دسترس است. این خروجی شامل کنتاکت‌های COM و NO رله می‌باشد.

• COM: پایه مشترک رله
• NO: پایه باز رله

با فعال شدن رله، کنتاکت COM و NO به یکدیگر متصل شده و مدار فن فعال می‌شود.

نوع ولتاژ مصرف‌کننده فن باید با مشخصات مدار آسانسور و ظرفیت رله بررسی شود.

نکات مهم هنگام نصب

• قبل از سیم‌بندی، تغذیه تابلو فرمان را قطع کنید.
• از اتصال صحیح +12V، +24V و GND اطمینان حاصل کنید.
• پس از اتصال تغذیه، روشن شدن LED نشانگر پاور روی برد را بررسی کنید.
• قبل از نصب نهایی، عملکرد کلید فن و قطع شدن خودکار رله را تست کنید.
• برای نصب پشت پنل شستی، برد را با استفاده از محل‌های پیچ تعبیه‌شده ثابت کنید.

تست عملکرد پس از نصب

پس از نصب برد، مراحل زیر را بررسی کنید:

1. با فشردن کلید فن، رله باید فعال شود.
2. LED کلید فن باید مطابق عملکرد تعریف‌شده چشمک بزند.
3. پس از پایان زمان انتخاب‌شده، رله باید به صورت خودکار قطع شود.
4. با فشردن مجدد کلید در حالت تایمر دار، امکان لغو عملکرد بررسی شود.

مزایای استفاده از برد تایمر رله فن کابین آسانسور

استفاده از برد تایمر رله فن کابین آسانسور باعث می‌شود عملکرد فن کابین از حالت روشن و خاموش دستی خارج شده و به یک سیستم کنترل‌شده و هوشمند تبدیل شود. این موضوع علاوه بر افزایش راحتی استفاده برای مسافران، باعث کاهش مصرف انرژی و افزایش عمر تجهیزات می‌شود.

جلوگیری از روشن ماندن طولانی مدت فن

در بسیاری از آسانسورها، کلید فن به صورت معمولی عمل می‌کند و پس از فشردن کلید، فن تا زمانی که دوباره خاموش نشود روشن باقی می‌ماند. این موضوع ممکن است باعث شود فن بدون نیاز واقعی برای مدت طولانی کار کند.

برد تایمر رله فن با خاموش کردن خودکار فن پس از زمان تنظیم‌شده، از کارکرد غیرضروری موتور فن جلوگیری می‌کند.

تنظیم زمان متناسب با نیاز پروژه

یکی از ویژگی‌های کاربردی این محصول، امکان انتخاب زمان عملکرد توسط دیپ‌سوئیچ روی برد است. به همین دلیل، شرکت‌های آسانسوری می‌توانند با توجه به شرایط پروژه، زمان مناسب روشن بودن فن را انتخاب کنند.

• ۳۰ ثانیه برای تهویه سریع و کوتاه مدت
• ۱ دقیقه برای استفاده معمول
• ۲ دقیقه برای تهویه طولانی‌تر
• حالت ON/OFF برای پروژه‌هایی که نیاز به کنترل دستی دارند

کنترل هوشمند LED کلید فن

این برد علاوه بر کنترل رله فن، امکان مدیریت LED حلقه کلید فن را نیز فراهم می‌کند. هنگام فعال بودن عملکرد فن، LED کلید می‌تواند به صورت چشمک‌زن عمل کند تا وضعیت سیستم برای کاربر مشخص باشد.

این قابلیت به کمک میکروکنترلر داخلی برد امکان‌پذیر شده و نسبت به مدارهای ساده تایمر رله‌ای، تجربه کاربری بهتری ایجاد می‌کند.

مناسب برای پنل‌های جدید و قدیمی آسانسور

برد تایمر رله فن کابین آسانسور می‌تواند در پروژه‌های مختلف مورد استفاده قرار گیرد؛ از ساخت پنل‌های جدید گرفته تا اصلاح و ارتقاء پنل‌های قدیمی که فاقد سیستم تایمر فن هستند.

• مناسب برای سازندگان پنل شستی آسانسور
• مناسب برای شرکت‌های سرویس و نگهداری آسانسور
• مناسب برای نوسازی آسانسورهای قدیمی
• مناسب برای تعمیر و جایگزینی بردهای قدیمی مشابه

نصب آسان و ابعاد مناسب برای فضای پشت پنل

ابعاد کوچک برد و وجود محل‌های نصب روی بدنه، امکان نصب آن را در فضای محدود پشت پنل شستی آسانسور فراهم می‌کند.

جعبه پلاستیکی محافظ، علاوه بر افزایش ایمنی برد الکترونیکی، باعث سهولت در جابه‌جایی و سرویس محصول می‌شود.

چرا برد تایمر رله فن رادنیکس شاپ را انتخاب کنیم؟

• طراحی تخصصی برای کاربرد آسانسور
• سازگار با کلیدهای فشاری و کلیدهای تاچ
• قابلیت تغذیه با ۱۲ و ۲۴ ولت DC
• تنظیم زمان عملکرد بدون نیاز به برنامه‌ریزی مجدد
• دارای LED نشانگر وضعیت تغذیه
• مناسب برای شرکت‌های آسانسوری و سرویسکاران
• قابل استفاده در پروژه‌های جدید و تعمیرات

سوالات متداول درباره برد تایمر رله فن کابین آسانسور

برد تایمر رله فن کابین آسانسور چه کاری انجام می‌دهد؟

این برد باعث می‌شود کلید فن کابین آسانسور به جای روشن و خاموش کردن دائمی فن، به صورت زمان‌دار عمل کند. با فشردن کلید، فن برای مدت زمان تنظیم‌شده روشن شده و سپس به صورت خودکار خاموش می‌شود.

آیا این برد فقط برای پنل‌های جدید آسانسور قابل استفاده است؟

خیر. این برد هم در پنل‌های جدید هنگام ساخت و هم برای ارتقاء پنل‌های قدیمی که فاقد تایمر فن هستند قابل استفاده است.

آیا برد تایمر فن با کلید تاچ آسانسور کار می‌کند؟

بله. این برد علاوه بر کلیدهای فشاری (Push Button)، با کلیدهای تاچ پنل شستی آسانسور نیز سازگار است.

آیا می‌توان از این برد برای کلیدهای معمولی فن استفاده کرد؟

بله. در صورتی که کلید فن فرمان لحظه‌ای تولید کند، برد می‌تواند فرمان را دریافت کرده و مدار فن را کنترل کند.

زمان روشن بودن فن چگونه تنظیم می‌شود؟

زمان عملکرد توسط دیپ‌سوئیچ دو حالته روی برد تنظیم می‌شود. چهار حالت شامل ۳۰ ثانیه، یک دقیقه، دو دقیقه و حالت روشن/خاموش معمولی قابل انتخاب است.

اگر قبل از پایان زمان دوباره کلید فن را فشار دهیم چه اتفاقی می‌افتد؟

در حالت‌های زمان‌دار، فشردن مجدد کلید فن باعث لغو عملکرد تایمر شده و رله خاموش می‌شود.

آیا پس از قطع برق، تنظیمات دیپ‌سوئیچ پاک می‌شود؟

خیر. تنظیم زمان توسط وضعیت فیزیکی دیپ‌سوئیچ تعیین می‌شود و با قطع برق تغییری نمی‌کند. البته مدار حافظه دائمی برای ذخیره وضعیت لحظه‌ای عملکرد ندارد.

آیا برد با برق اضطراری آسانسور کار می‌کند؟

بله. در صورت وجود تغذیه ۱۲ ولت باتری بکاپ، برد می‌تواند از این ورودی تغذیه شود. این قابلیت مطابق نیاز مدارهای اضطراری آسانسور در نظر گرفته شده است.

آیا LED کلید فن هنگام کار کردن فن روشن می‌ماند؟

در این محصول LED کلید فن می‌تواند هنگام فعال بودن رله به صورت چشمک‌زن عمل کند تا وضعیت فعال بودن فن برای کاربر مشخص باشد.

LED روی برد چه کاربردی دارد؟

LED روی PCB نشان‌دهنده وجود تغذیه مدار است. زمانی که برد برق داشته باشد، این LED روشن می‌شود و به سرویسکار در بررسی اولیه مدار کمک می‌کند.

آیا این محصول فقط برای مدار فن آسانسور استفاده می‌شود؟

بله. این برد به صورت اختصاصی برای کنترل مدار فن کابین آسانسور طراحی شده است.

خروجی رله این برد چگونه به فن متصل می‌شود؟

خروجی رله از طریق ترمینال دو پین شامل COM و NO در دسترس است و برای کنترل مدار فن مورد استفاده قرار می‌گیرد.

آیا پایه NC رله قابل استفاده است؟

رله دارای پایه NC نیز هست، اما در این محصول فقط پایه‌های COM و NO برای اتصال آسان‌تر در ترمینال خروجی قرار گرفته‌اند.

آیا نصب این برد نیاز به برنامه‌ریزی دارد؟

خیر. تنظیم زمان تنها با دیپ‌سوئیچ انجام می‌شود و نیازی به پروگرام کردن یا تنظیم نرم‌افزاری ندارد.

این برد برای چه کسانی مناسب است؟

این محصول برای شرکت‌های آسانسوری، سرویسکاران، سازندگان پنل شستی و افرادی که قصد اصلاح یا ارتقاء سیستم فن کابین را دارند مناسب است.

راهنمای انتخاب برد تایمر رله فن کابین آسانسور

هنگام انتخاب برد تایمر رله فن کابین آسانسور، باید به نوع کلید فن، ولتاژ موجود در مدار پنل شستی و روش نصب توجه شود.

• اگر پنل شستی دارای کلید فن فشاری (Push Button) باشد، این برد قابلیت دریافت فرمان از کلید را دارد.
• اگر پنل شستی از کلیدهای تاچ استفاده کند، این برد نیز با این نوع کلیدها سازگار است.
• تغذیه مدار باید از نوع ۱۲ یا ۲۴ ولت DC باشد.
• فضای کافی برای نصب برد در پشت پنل شستی باید در نظر گرفته شود.

تصاویر محصول و بررسی ظاهری برد

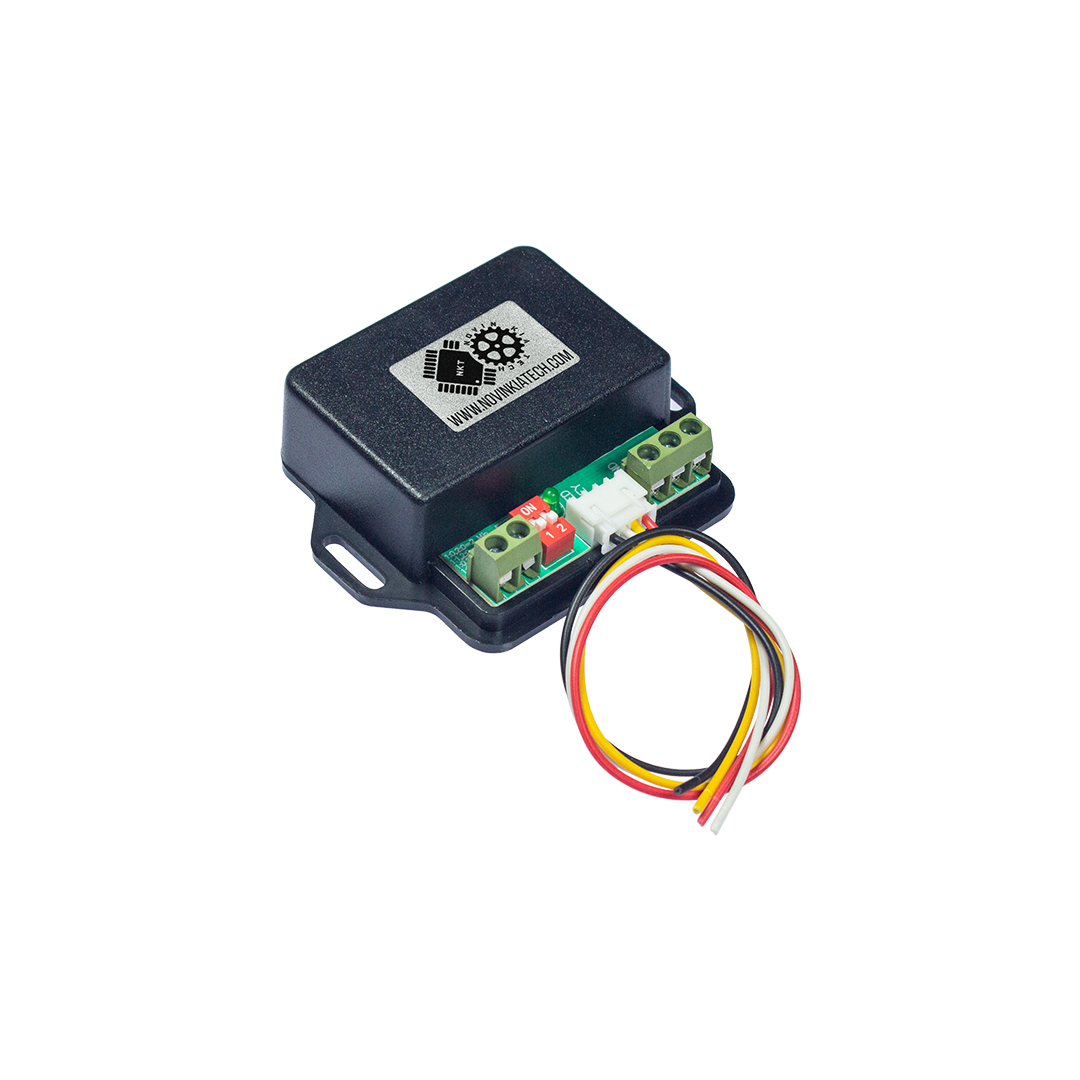

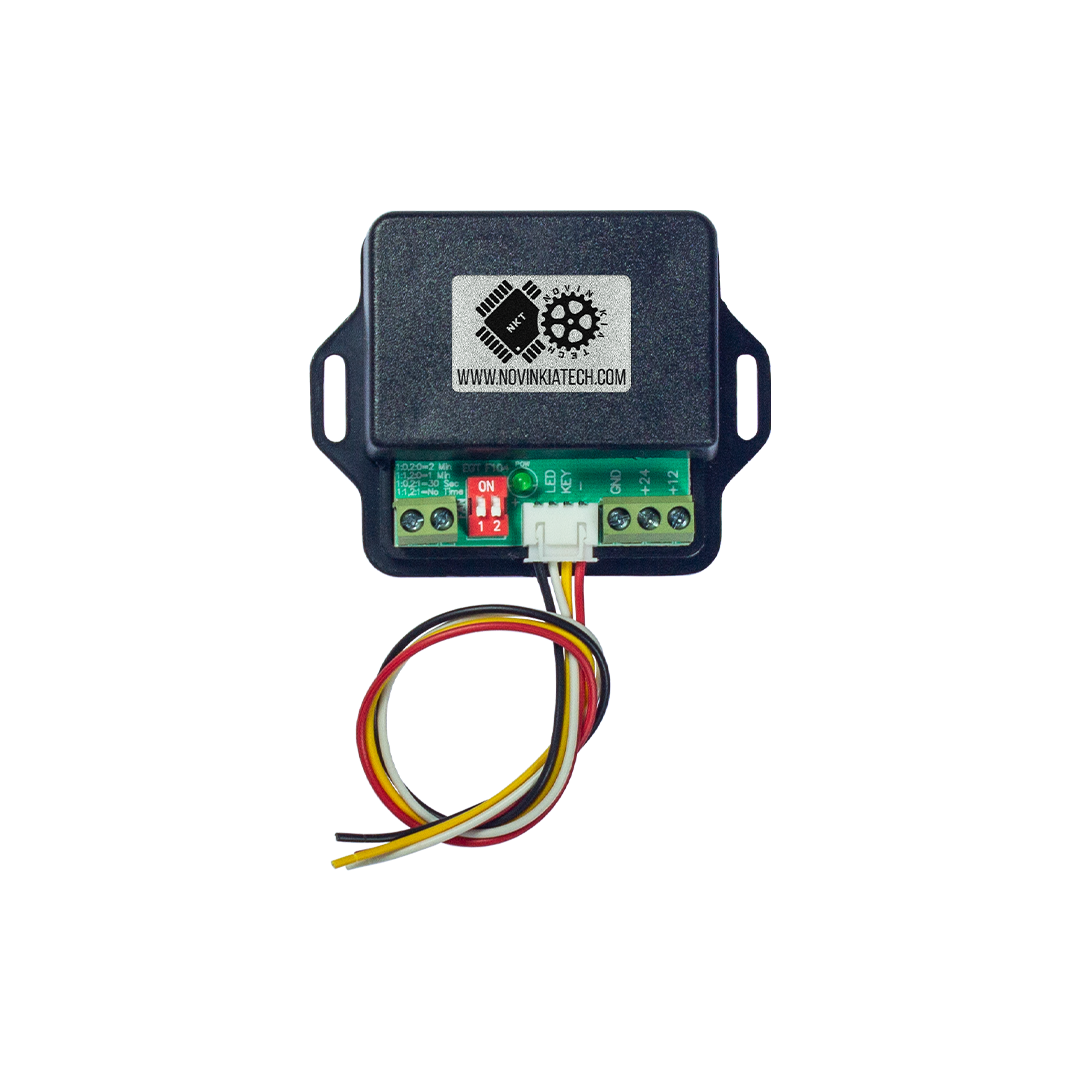

در گالری تصاویر این محصول، عکس صنعتی سه‌نما از برد تایمر رله فن کابین آسانسور قرار داده شده است تا ساختار کلی، بدنه پلاستیکی، محل نصب و اجزای اصلی محصول قابل مشاهده باشد.

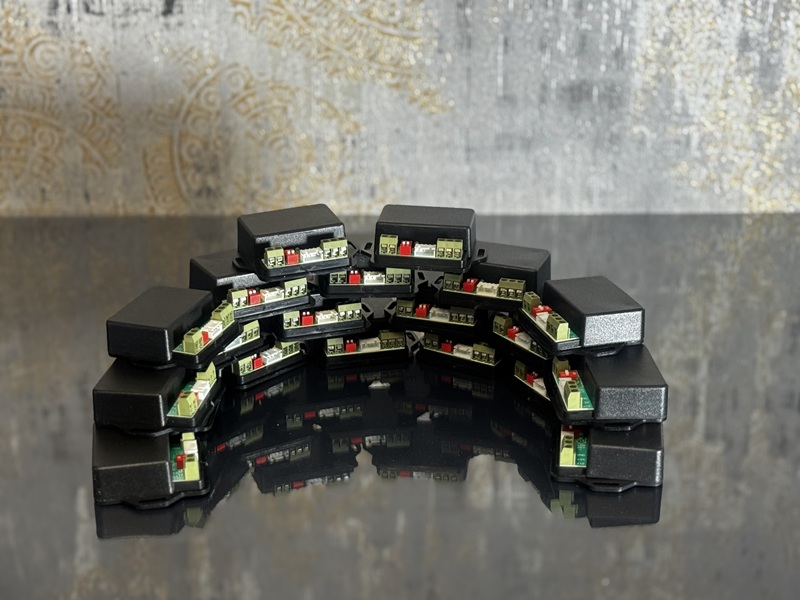

همچنین تصاویر واقعی از تعداد بیشتری از محصولات آماده ارسال، دید مناسبی از ساختار فیزیکی و آماده‌سازی سفارش‌ها ارائه می‌دهد.

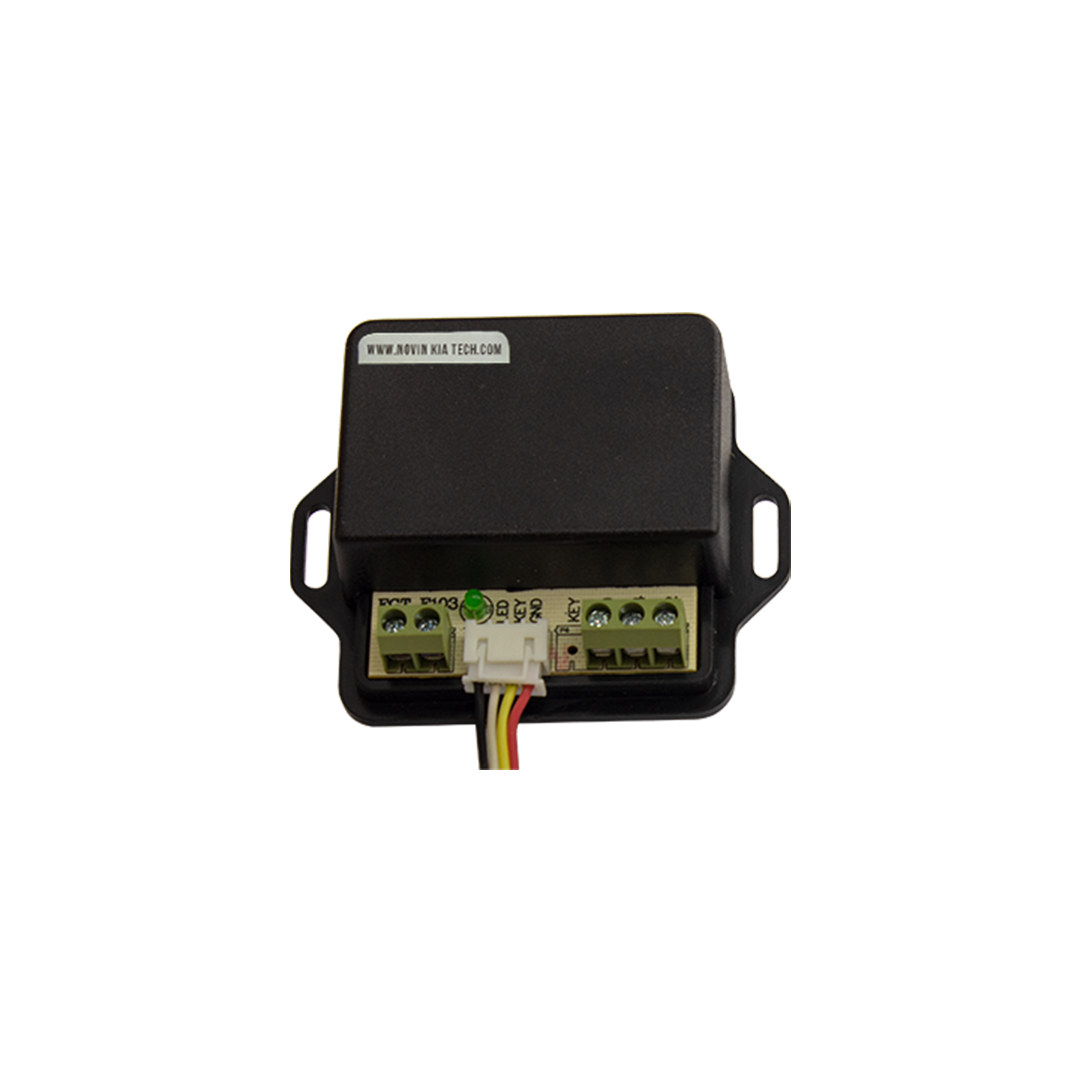

تفاوت نسخه جدید و نسخه‌های قدیمی برد تایمر رله فن

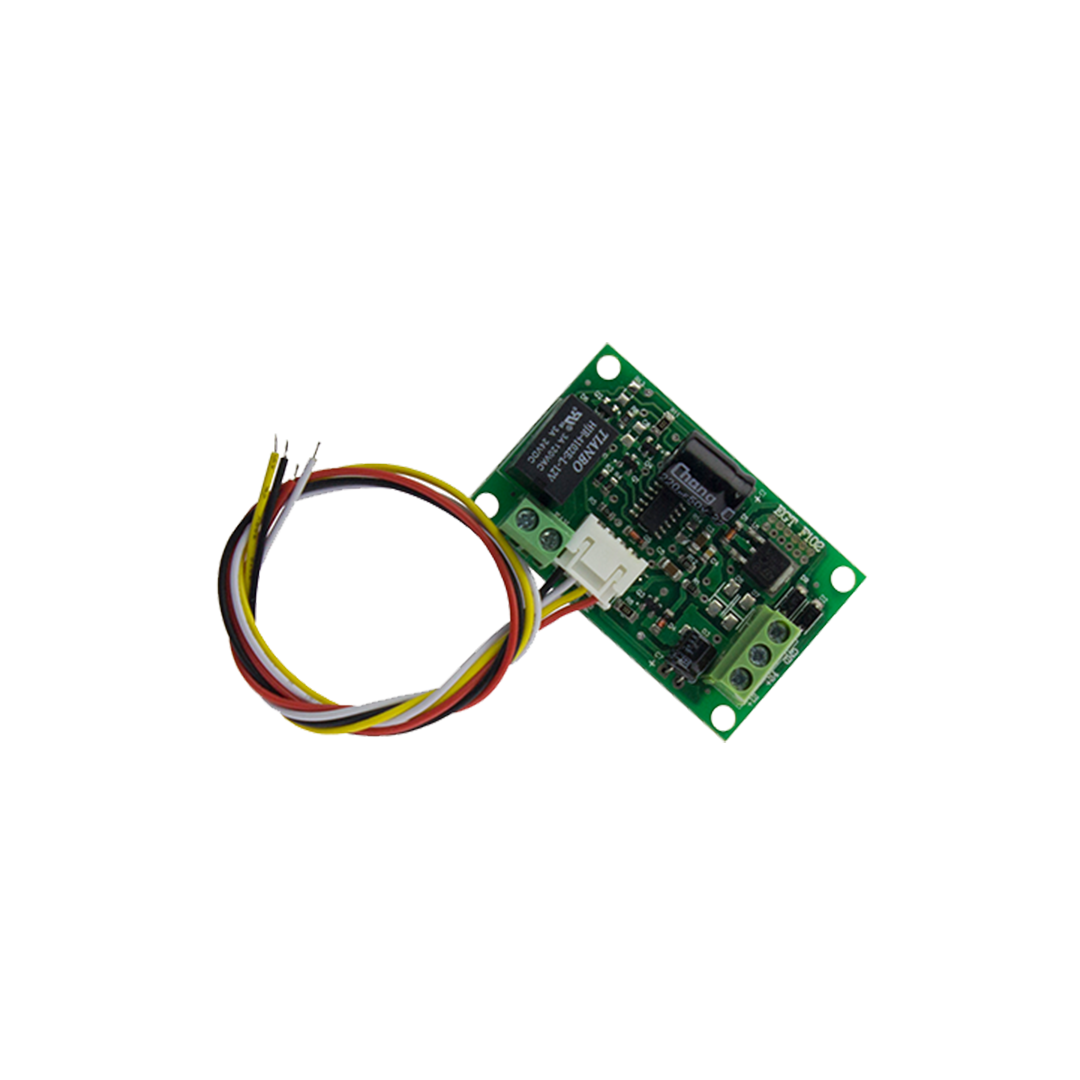

این محصول در نسخه‌های قبلی به صورت برد الکترونیکی بدون محفظه عرضه می‌شد. در نسخه جدید، برای افزایش حفاظت برد و سهولت نصب، بدنه پلاستیکی برای آن در نظر گرفته شده است.

تصاویر نسخه‌های قدیمی می‌توانند برای سرویسکارانی که هنگام تعمیر یا بازدید آسانسور با بردهای قبلی نصب‌شده در پشت پنل شستی مواجه می‌شوند، مفید باشند تا عملکرد و کاربرد این قطعه را بهتر شناسایی کنند.
