اکسس کنترل (محدودکننده تردد) اثر انگشتی و کارتی روکار ۸ خروجی آسانسور

اکسس کنترل اثر انگشتی و کارتی ۸ خروجی روکار آسانسور

اکسس کنترل اثر انگشتی و کارتی ۸ خروجی روکار آسانسور مدل ۱۰۳۵ برای ساختمان هایی طراحی شده است که علاوه بر شناسایی کاربران، باید مشخص شود هر شخص دقیقاً به کدام توقف های آسانسور اجازه دسترسی دارد.

کاربران می توانند با اثر انگشت یا کارت و تگ MIFARE فرکانس ۱۳.۵۶MHz احراز هویت شوند و برای هر کاربر یک یا چند خروجی از میان ۸ خروجی سیستم به عنوان توقف مجاز تعریف شود.

این دستگاه امکان تعریف تا ۱۰۰۰ کارت یا تگ و ۲۰۰ اثر انگشت را دارد و کارت و اثر انگشت کاربران نیز می توانند به صورت مستقل مدیریت یا تعلیق شوند.

اثر انگشت + کنترل مستقل طبقات؛ تفاوت اصلی مدل ۱۰۳۵

در یک اکسس کنترل اثر انگشتی تک خروجی، اثر انگشت معتبر فقط یک مسیر مشترک را آزاد می کند.

اما در مدل ۱۰۳۵ پس از شناسایی کاربر، دستگاه بررسی می کند که آن شخص به کدام توقف ها مجاز است و فقط همان خروجی ها را فعال می کند.

بنابراین داشتن اثر انگشت معتبر به معنی دسترسی آزاد به تمام طبقات نیست.

سناریوی واقعی؛ ساکن طبقه پنجم بدون کارت وارد آسانسور می شود

فرض کنید ساختمان دارای پارکینگ، همکف و چند طبقه مسکونی است.

برای ساکن طبقه پنجم این دسترسی ها تعریف شده اند:

• پارکینگ
• همکف
• طبقه پنجم

ساکن وارد کابین می شود و فقط انگشت خود را روی سنسور قرار می دهد.

پس از تأیید اثر انگشت، سیستم فقط خروجی های مربوط به توقف های مجاز همین شخص را برای مدت مشخص فعال می کند.

شستی سایر طبقات همچنان غیرمجاز باقی می مانند.

در نتیجه کاربر بدون همراه داشتن کارت از آسانسور استفاده می کند، اما محدودیت طبقات همچنان حفظ می شود.

هر کاربر می تواند یک یا چند توقف مجاز داشته باشد

دسترسی کاربران به یک طبقه محدود نیست.

برای مثال:

• ساکن طبقه سوم → پارکینگ + همکف + طبقه سوم
• مالک دوبلکس → پارکینگ + دو طبقه اختصاصی
• مدیر ساختمان → تمام توقف ها
• نیروی خدماتی → فقط توقف های موردنیاز

این مجوزها برای هر کاربر به صورت مستقل تعریف می شوند.

۸ خروجی یعنی ۸ مسیر مستقل، نه الزاماً ۸ طبقه

عدد ۸ در این محصول نشان دهنده تعداد خروجی های مستقل سیستم است.

یکی از خروجی ها می تواند مربوط به پارکینگ باشد، دیگری به بام، برخی به طبقات مسکونی و حتی بعضی توقف ها نیز بنا بر سیاست ساختمان آزاد باقی بمانند.

بنابراین برای انتخاب ظرفیت صحیح باید تعداد مسیرهایی را بشمارید که واقعاً قرار است مستقل از یکدیگر کنترل شوند.

۲۰۰ اثر انگشت و ۱۰۰۰ کارت یا تگ

مدل ۱۰۳۵ امکان تعریف تا ۲۰۰ اثر انگشت و تا ۱۰۰۰ کارت یا تگ MIFARE را دارد.

اثر انگشت ها در بخش Indexهای ۰۰۰ تا ۱۹۹ مدیریت می شوند و کارت ها در محدوده کامل ۰۰۰ تا ۹۹۹ قابل ثبت هستند.

در محدوده ۰۰۰ تا ۱۹۹ می توان اطلاعات کارت و اثر انگشت یک کاربر را در ساختار مدیریتی مشترک نگهداری کرد.

کارت و تگ MIFARE فرکانس ۱۳.۵۶MHz

بخش RFID دستگاه با کارت/تگ مایفر، کارت/تگ MIFARE و تگ های فرکانس ۱۳.۵۶MHz کار می کند.

کاربر می تواند متناسب با نیاز ساختمان از کارت یا تگ استفاده کند و کاربران دائمی نیز امکان استفاده از اثر انگشت را دارند.

هر فرد می تواند هم کارت داشته باشد هم اثر انگشت

برای یک کاربر می توان کارت و اثر انگشت را در کنار یکدیگر تعریف کرد.

در نتیجه ساکن در استفاده روزمره می تواند با اثر انگشت وارد شود و کارت نیز به عنوان روش دسترسی دیگر در اختیار او باشد.

این دو روش مستقل هستند و استفاده از اثر انگشت نیازمند زدن کارت قبل یا بعد از آن نیست.

کارت و اثر انگشت هر فرد جداگانه قابل مدیریت هستند

یکی از قابلیت های مهم این پلتفرم این است که کارت و اثر انگشت یک شخص الزاماً به صورت یک دسترسی غیرقابل تفکیک مدیریت نمی شوند.

مدیر می تواند:

• فقط اثر انگشت فرد را تعلیق کند.
• کارت او را فعال نگه دارد.
• فقط کارت را محدود کند.
• اثر انگشت را فعال نگه دارد.
• هر دو دسترسی را هم زمان تعلیق کند.
• در آینده هرکدام را دوباره فعال کند.

تعلیق اثر انگشت بدون حضور شخص

برای محدود کردن اثر انگشت یک کاربر نیازی نیست خود شخص دوباره کنار دستگاه حاضر شود.

در صورت مشخص بودن Index کاربر، مدیر می تواند دسترسی اثر انگشت ثبت شده را از طریق سیستم مدیریت کند.

این ویژگی در تغییر مستأجر، مدیریت کاربران و محدودیت های موقت ساختمان بسیار کاربردی است.

تعلیق کارت بدون گرفتن کارت از ساکن

برای محدود کردن کارت نیز لازم نیست کارت فیزیکی از شخص گرفته شود.

اگر مدیر اطلاعات کاربران و Index آنها را به درستی ثبت کرده باشد، دسترسی کارت همان فرد بدون حضور فیزیکی کارت قابل مدیریت است.

سناریوی مدیریت حق شارژ؛ محدودیت مرحله ای

فرض کنید یکی از کاربران ساختمان برای مدتی نسبت به پرداخت شارژ تأخیر داشته است.

در ساختمان هایی که مطابق مقررات، مصوبات و سیاست های داخلی خود امکان استفاده از محدودیت دسترسی را در فرآیند مدیریت بدهی دارند، مدیر می تواند به صورت مرحله ای عمل کند.

برای مثال ابتدا اثر انگشت شخص تعلیق شود.

در این وضعیت کاربر همچنان امکان استفاده از کارت را دارد، اما دسترسی راحت و بدون کارت او موقتاً محدود شده است.

اگر موضوع همچنان ادامه پیدا کند، در مرحله بعد کارت یا تگ مربوط به فرد نیز می تواند تعلیق شود.

پس از تسویه یا رفع موضوع نیز هر یک از دسترسی ها قابل فعال سازی مجدد هستند.

مدیریت یک شخص، نه الزاماً کل واحد

اگر چهار عضو یک خانواده کارت و اثر انگشت مستقل داشته باشند، هر فرد با Index جداگانه مدیریت می شود.

در نتیجه اعمال محدودیت روی یک نفر الزاماً به معنی غیرفعال شدن دسترسی سایر اعضای خانواده نیست.

این موضوع مدیریت سیستم را در ساختمان های پرجمعیت بسیار دقیق تر می کند.

تغییر توقف های مجاز بدون ثبت دوباره اثر انگشت

اگر سطح دسترسی یک شخص تغییر کند، لازم نیست اثر انگشت او دوباره ثبت شود.

می توان همان کاربر را در حافظه نگه داشت و فقط خروجی های مجاز او را تغییر داد.

برای مثال اگر ساکن یک پارکینگ جدید دریافت کند، می توان دسترسی پارکینگ را به همان کاربر اضافه کرد.

سناریوی ساختمان دوبلکس

فرض کنید یک واحد دوبلکس دو طبقه از ساختمان را در اختیار دارد.

برای اعضای این واحد می توان هر دو توقف مسکونی به همراه پارکینگ را مجاز کرد.

در مقابل، ساکنان سایر واحدها فقط به طبقه اختصاصی خودشان دسترسی خواهند داشت.

هم کارت و هم اثر انگشت همان کاربر از همین سطح دسترسی پیروی می کنند.

سناریوی مدیریت ساختمان و نیروی خدماتی

مدیر ساختمان ممکن است به همه توقف ها دسترسی داشته باشد، در حالی که نیروی نظافت یا سرویس فقط به چند توقف مشخص نیاز دارد.

به جای صدور یک مجوز عمومی، برای هر فرد دقیقاً همان خروجی های موردنیاز تعریف می شوند.

در صورت پایان همکاری نیز دسترسی شخص بدون نیاز به جمع آوری کارت یا حضور برای حذف اثر انگشت قابل مدیریت است.

حلقه نوری سنسور اثر انگشت

حلقه نوری سنسور اثر انگشت بخشی از رابط کاربری دستگاه است.

در حالت عادی اگر حداقل یکی از خروجی ها محدود باشد، حلقه قرمز است.

اگر تمام خروجی ها در حالت آزاد یا Bypass باشند، حلقه سبز نمایش داده می شود.

وقتی کارت یا اثر انگشت معتبر باعث فعال شدن خروجی شود، حلقه در مدت فعال بودن رله ها به رنگ سبز تغییر می کند.

راهنمای نوری هنگام ثبت اثر انگشت

هنگام برنامه ریزی، حلقه نوری سنسور وضعیت مراحل مختلف را نمایش می دهد.

با ورود دستگاه به حالت دریافت فرمان مدیریتی، حلقه آبی می شود.

در فرآیند ثبت اثر انگشت نیز رنگ های مختلف برای انتظار دریافت انگشت، تأیید نمونه و پایان موفق ثبت استفاده می شوند.

پس از ثبت موفق، دستگاه با تغییر رنگ های تأییدی و سپس بازگشت به قرمز یا سبز، پایان فرآیند را اعلام می کند.

نمایشگر OLED با تاریخ و ساعت شمسی

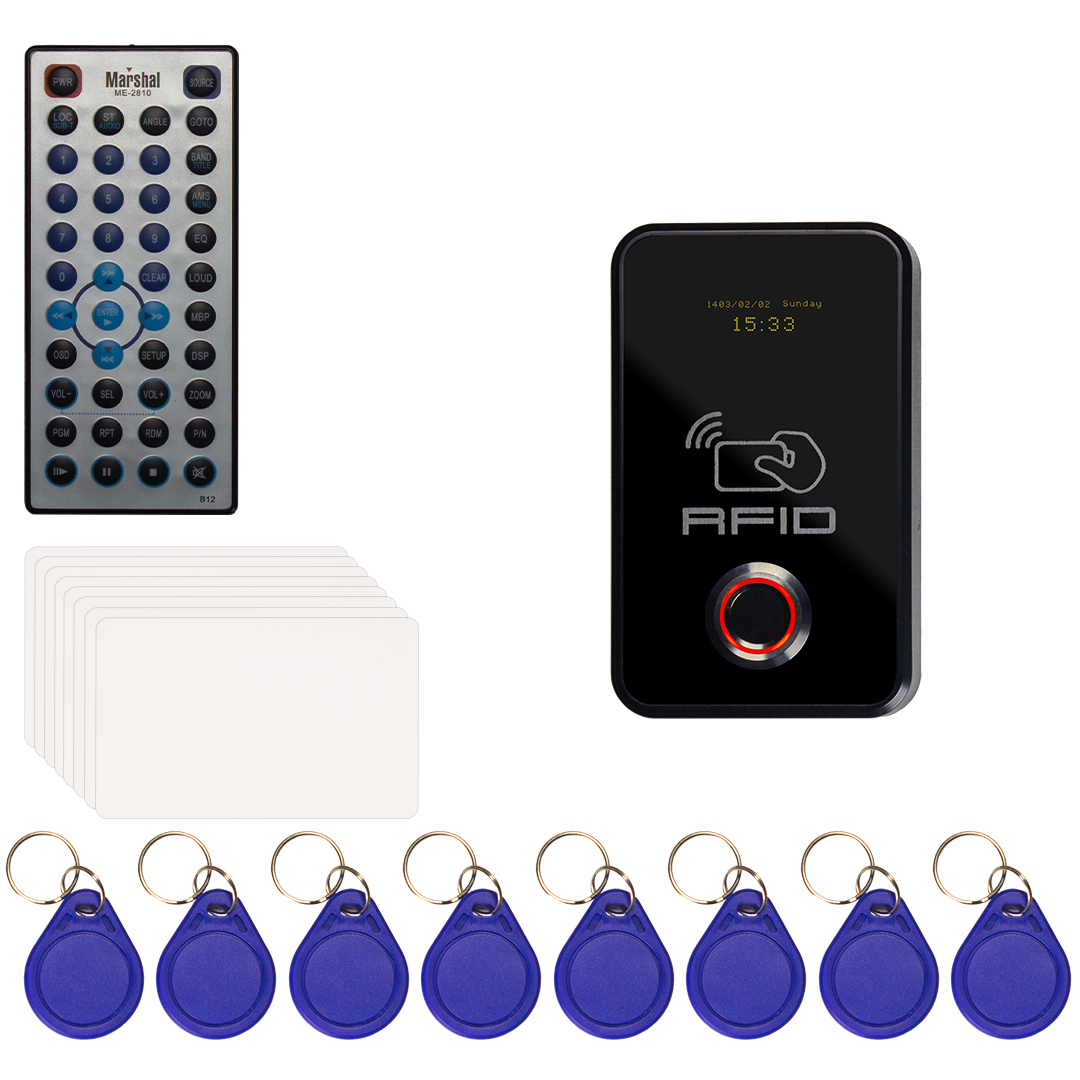

روی دستگاه یک نمایشگر OLED قرار دارد.

در ردیف بالای نمایشگر، سال، ماه، روز و روز هفته با فونت کوچک تر نمایش داده می شوند.

ساعت و دقیقه نیز با فونت بزرگ تر در ردیف پایین قابل مشاهده هستند.

تقویم دستگاه شمسی است؛ بنابراین هنگام بررسی اطلاعات زمانی و گزارش ها نیازی به تبدیل مداوم تاریخ میلادی نیست.

زمان فعال بودن خروجی با کارت یا اثر انگشت

پس از شناسایی کارت یا اثر انگشت معتبر، خروجی های مجاز مربوط به همان کاربر برای مدت تعیین شده فعال می شوند.

این زمان در بازه ۳ تا ۱۰ ثانیه قابل تنظیم است.

کاربر در این مدت یکی از شستی های مجاز خود را انتخاب می کند.

ساختار سخت افزاری ۸ خروجی

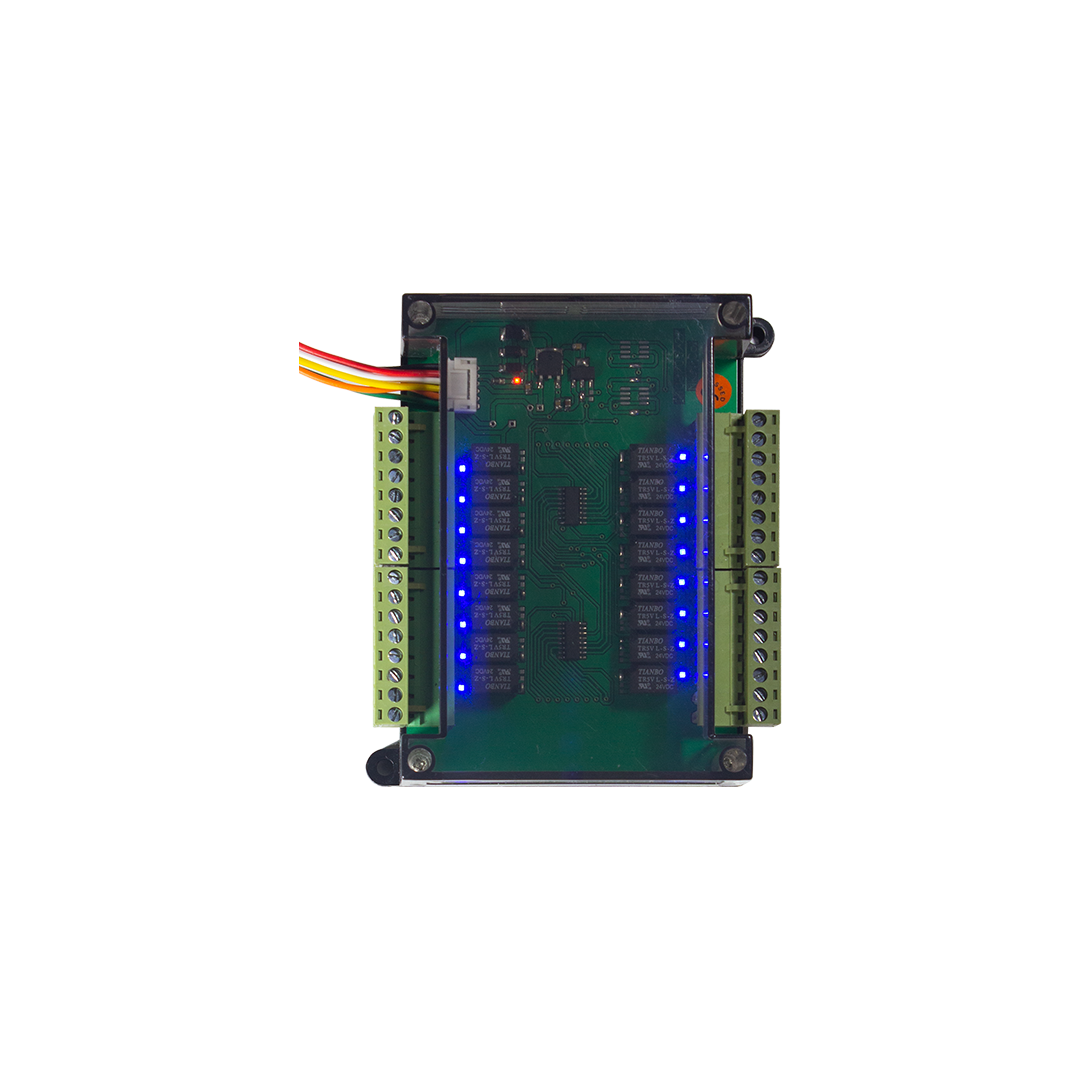

بخش اصلی دستگاه به صورت روکار نصب می شود و برای کنترل توقف ها یک برد رله ۸ خروجی در محل مناسب پروژه قرار می گیرد.

هر خروجی می تواند در مسیر فرمان شستی توقف مربوطه قرار گیرد تا آن شستی فقط در زمان مجاز فعال شود.

Bypass مستقل هر توقف

مدیر می تواند یک یا چند خروجی را در وضعیت آزاد قرار دهد.

برای مثال:

• همکف همیشه آزاد باشد.
• پارکینگ برای همه کاربران باز باشد.
• طبقات مسکونی همچنان نیازمند کارت یا اثر انگشت باشند.

همچنین امکان آزاد کردن تمام خروجی ها در شرایط خاص مانند تعمیرات یا اسباب کشی وجود دارد.

گزارش تردد روی Micro SD

سوکت Micro SD روی دستگاه وجود دارد.

در صورت نیاز به گزارش گیری، کارت حافظه با هزینه جداگانه و بر اساس سفارش به دستگاه اضافه می شود.

پس از نصب کارت حافظه، امکان ثبت گزارش تردد فراهم خواهد شد.

کارت حافظه به صورت پیش فرض همراه دستگاه نیست.

مدیریت کاربران بدون اپلیکیشن با Excel

استفاده از نرم افزار برای کارکرد دستگاه الزامی نیست.

در پروژه هایی که نسخه نرم افزاری سفارش داده نشده است، توصیه می شود مدیر یک فایل Excel برای کاربران تهیه کند.

برای کاربران بخش ۰۰۰ تا ۱۹۹ می توان اطلاعاتی مانند:

• Index
• شماره واحد
• نام و نام خانوادگی
• وجود یا عدم وجود اثر انگشت
• کد کارت
• توقف های مجاز

را نگهداری کرد.

برای Indexهای ۲۰۰ تا ۹۹۹ نیز اطلاعات کاربران کارتی ثبت می شود.

ریموت مدیریتی مادون قرمز

تعریف کارت، اثر انگشت، تغییر خروجی های مجاز و سایر تنظیمات توسط ریموت مادون قرمز مدیریتی انجام می شود.

دستگاه هنگام دریافت هر کلید با صدای Beep بازخورد می دهد و اطلاعات لازم نیز از طریق نمایشگر دستگاه و حلقه نوری سنسور در اختیار مدیر قرار می گیرد.

۱۰۳۵ یا ۱۰۳۸؟

اگر ساختمان فقط به کارت نیاز دارد، مدل ۱۰۳۸ گزینه ساده تر و اقتصادی تری است.

اگر ریموت مهمان هم نیاز دارید

اگر علاوه بر کارت و اثر انگشت، هر واحد باید بتواند توقف خود را برای مهمان به صورت زمان دار آزاد کند، نسخه کامل تر زیر را بررسی کنید:

اکسس کنترل اثر انگشتی و کارتی ۸ خروجی با ریموت مهمان – مدل ۹۹۸

اگر ساختمان لابی من دارد

اگر مراجعه کنندگان توسط نگهبان یا پذیرش مدیریت می شوند و لابی من باید توقف مقصد را آزاد کند، مدل زیر مناسب تر است:

اکسس کنترل اثر انگشتی و کارتی ۸ خروجی با ریموت لابی من – مدل ۹۹۷

مشخصات فنی مدل ۱۰۳۵

سؤالات متداول

آیا با اثر انگشت می توان فقط طبقه مشخصی را فعال کرد؟

بله. برای هر کاربر اثر انگشتی می توان یک یا چند خروجی مجاز تعریف کرد و فقط همان توقف ها پس از احراز هویت فعال می شوند.

آیا اثر انگشت معتبر به همه طبقات دسترسی دارد؟

خیر. سطح دسترسی هر کاربر مستقل تعریف می شود.

ظرفیت اثر انگشت چقدر است؟

تا ۲۰۰ اثر انگشت قابل تعریف است.

ظرفیت کارت و تگ چقدر است؟

تا ۱۰۰۰ کارت یا تگ MIFARE با فرکانس ۱۳.۵۶MHz.

آیا یک نفر می تواند هم کارت و هم اثر انگشت داشته باشد؟

بله. برای کاربران بخش ۰۰۰ تا ۱۹۹ امکان مدیریت کارت و اثر انگشت در ساختار یک کاربر وجود دارد.

آیا کارت و اثر انگشت مستقل از هم قابل تعلیق هستند؟

بله. هرکدام می توانند جداگانه یا هم زمان مدیریت شوند.

آیا برای تعلیق اثر انگشت باید فرد حضور داشته باشد؟

خیر. با مشخص بودن Index، دسترسی اثر انگشت بدون حضور شخص قابل مدیریت است.

آیا برای تعلیق کارت باید کارت گرفته شود؟

خیر. با ثبت صحیح Index کاربران، نیازی به حضور فیزیکی کارت نیست.

آیا می توان بعداً طبقات مجاز را تغییر داد؟

بله. بدون تغییر کارت یا ثبت مجدد اثر انگشت می توان خروجی های مجاز کاربر را اصلاح کرد.

آیا می توان همکف را همیشه آزاد گذاشت؟

بله. هر خروجی به صورت مستقل قابلیت Bypass دارد.

آیا این مدل ریموت مهمان دارد؟

خیر. مدل ۱۰۳۵ کارت و اثر انگشت دارد. برای ریموت مهمان مدل ۹۹۸ را بررسی کنید.

آیا دستگاه گزارش تردد دارد؟

با نصب کارت حافظه Micro SD امکان ثبت گزارش تردد فراهم می شود.

آیا تاریخ دستگاه شمسی است؟

بله. تاریخ شمسی، روز هفته و ساعت روی نمایشگر OLED دستگاه نمایش داده می شوند.

گارانتی محصول چند سال است؟

این محصول دارای ۵ سال گارانتی است.

مطالعه بیشتر

• اکسس کنترل چندخروجی آسانسور
• اکسس کنترل آسانسور در ساختمان های چندواحدی
• راهنمای سیم کشی اکسس کنترل آسانسور
• ریموت مهمان آسانسور
• ریموت لابی من آسانسور

جمع بندی

اکسس کنترل اثر انگشتی و کارتی ۸ خروجی روکار آسانسور مدل ۱۰۳۵ برای پروژه ای مناسب است که هم دسترسی به توقف های مختلف باید مستقل کنترل شود و هم کاربران دائمی بخواهند بدون نیاز به همراه داشتن کارت از آسانسور استفاده کنند.

۸ خروجی مستقل، ظرفیت ۱۰۰۰ کارت و تگ MIFARE، ۲۰۰ اثر انگشت، امکان تعریف چند توقف برای هر کاربر، مدیریت و تعلیق مستقل کارت و اثر انگشت، Bypass مستقل خروجی ها، نمایشگر OLED با تاریخ شمسی، گزارش گیری با Micro SD و ۵ سال گارانتی از ویژگی های اصلی این مدل هستند.

اگر ساختمان به کنترل طبقات نیاز دارد اما ریموت مهمان یا لابی من موردنیاز نیست، مدل ۱۰۳۵ ترکیب مناسبی از راحتی اثر انگشت و کنترل دقیق دسترسی طبقات ارائه می دهد.
