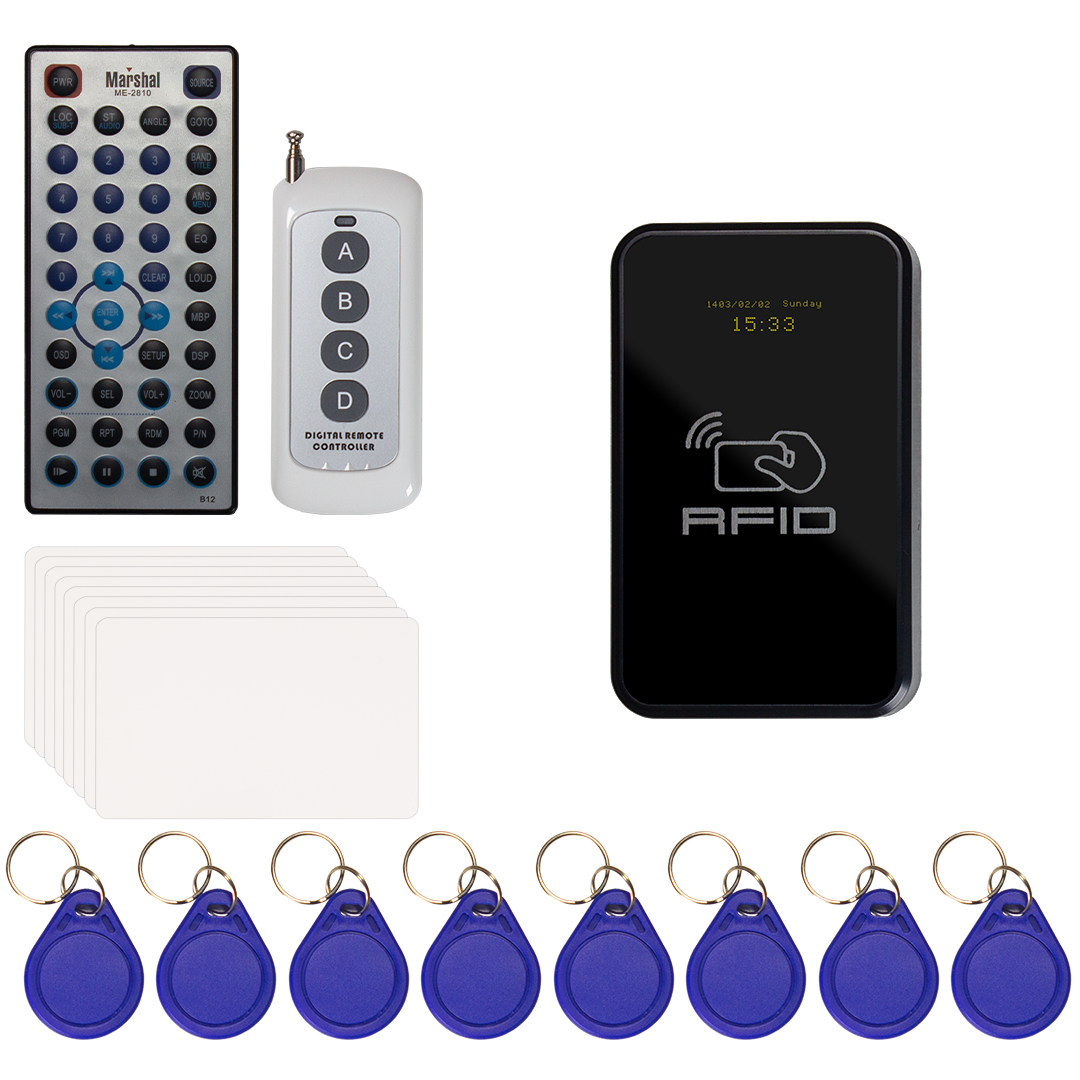

اکسس کنترل کارتی تک خروجی روکار آسانسور با ریموت مهمان

اکسس کنترل کارتی تک خروجی روکار آسانسور مدل ۱۰۳۳ با ریموت مهمان برای ساختمان هایی طراحی شده است که ساکنان دائمی با کارت یا تگ خود از آسانسور استفاده می کنند، اما در زمان ورود مهمان، پیک، تعمیرکار یا مراجعه کننده نیز باید بتوانند بدون تحویل کارت دائمی، دسترسی آسانسور را برای مدت مشخصی آزاد کنند.

این محصول از کارت و تگ MIFARE فرکانس ۱۳.۵۶MHz پشتیبانی می کند و امکان تعریف تا ۱۰۰۰ کارت یا تگ را دارد.

تفاوت مهم این مدل با اکسس کنترل کارتی معمولی، وجود ریموت مهمان است. ساکن می تواند از داخل واحد و بدون مراجعه به آسانسور، دسترسی را برای مدت مشخص آزاد کند، در صورت نیاز قبل از پایان زمان آن را ببندد و در پروژه هایی که فرمان فراخوان پیش بینی شده است، آسانسور را برای استقبال از مهمان به همکف یا لابی ارسال کند.

یک سناریوی واقعی؛ مهمان پشت در ساختمان است

فرض کنید ساختمان به اکسس کنترل مجهز است و آسانسور برای افراد فاقد مجوز قابل استفاده نیست.

یکی از ساکنان مهمان دارد.

اگر سیستم فقط کارت داشته باشد، چند راه بیشتر وجود ندارد: ساکن باید پایین برود، کارت خود را در اختیار مهمان قرار دهد یا محدودیت آسانسور را به شکل دیگری دور بزند.

در مدل ۱۰۳۳، ساکن از داخل واحد ریموت مهمان را در اختیار دارد.

با فشردن دکمه A، خروجی آسانسور برای مدت تعیین شده آزاد می شود. مهمان وارد ساختمان می شود و در همین بازه می تواند از آسانسور استفاده کند.

پس از پایان زمان، خروجی به صورت خودکار دوباره محدود می شود.

بنابراین ساکن نه کارت دائمی خود را تحویل داده، نه رمز مشترکی را افشا کرده و نه لازم بوده برای هر مهمان به طبقه همکف مراجعه کند.

سه فرمان اصلی ریموت مهمان: A، B و D

در این سیستم، ریموت مهمان فقط یک فرمان ساده روشن/خاموش ندارد.

دکمه A؛ آزادسازی زمان دار

با فشردن دکمه A، مسیر مربوط به مهمان برای مدت مشخصی آزاد می شود.

زمان پیش فرض می تواند حدود ۴۵ ثانیه در نظر گرفته شود و از طریق تنظیمات دستگاه در بازه تقریبی ۱۰ تا ۳۰۰ ثانیه قابل تغییر است.

این زمان باید متناسب با فاصله ورودی ساختمان تا آسانسور و شرایط پروژه تنظیم شود.

دکمه B؛ پایان فوری دسترسی

اگر مهمان زودتر وارد آسانسور شده باشد یا ساکن بخواهد دسترسی قبل از پایان زمان بسته شود، با فشردن دکمه B زمان باقی مانده صفر شده و مسیر دوباره محدود می شود.

در نتیجه لازم نیست تا پایان تایمر منتظر ماند.

دکمه D؛ فراخوان آسانسور برای پیشواز مهمان

در پروژه هایی که مدار فراخوان مربوطه اجرا شده باشد، دکمه D می تواند آسانسور را به توقف همکف یا لابی فراخوان کند.

این ویژگی باعث می شود هنگام ورود مهمان، آسانسور از قبل به ورودی ساختمان هدایت شود و مراجعه کننده زمان کمتری منتظر بماند.

ریموت مهمان با ریموت لابی من چه تفاوتی دارد؟

در سیستم لابی من، کنترل مراجعه کننده در اختیار نگهبان یا پذیرش ساختمان است.

اما در ریموت مهمان، خود ساکن دسترسی مهمانش را مدیریت می کند.

این تفاوت برای ساختمان هایی که نگهبان دائمی ندارند بسیار مهم است.

ویژگی	ریموت مهمان	ریموت لابی من
کنترل کننده	ساکن	نگهبان / لابی من
آزادسازی زمان دار	دارد	دارد
پایان زودهنگام دسترسی با B	دارد	منطق متفاوت
فراخوان برای پیشواز مهمان	با D و در صورت اجرای مدار مربوطه	بسته به طراحی پروژه
کاربرد اصلی	مدیریت مهمان توسط واحد	مدیریت مراجعه کنندگان توسط لابی

چرا ریموت مهمان از دادن کارت به مهمان مناسب تر است؟

دادن کارت دائمی ساختمان به مهمان چند مشکل ایجاد می کند.

ممکن است کارت فراموش شود، نزد مهمان باقی بماند یا بعداً بدون اطلاع ساکن دوباره مورد استفاده قرار گیرد.

ریموت مهمان این مسئله را با دسترسی موقت حل می کند:

کارت دائمی در اختیار مهمان قرار نمی گیرد.
دسترسی فقط برای یک بازه زمانی آزاد می شود.
ساکن می تواند قبل از پایان زمان دسترسی را ببندد.
برای مهمان بعدی دوباره یک دسترسی تازه ایجاد می شود.
نیازی به انتشار رمز ثابت واحد نیست.

سناریوی پیک و ارسال بسته

ریموت مهمان فقط برای مهمانی های خانوادگی کاربرد ندارد.

فرض کنید پیک وارد ساختمان شده و ساکن در طبقه بالا منتظر بسته است.

ساکن با دکمه A مسیر را برای مدت کوتاه آزاد می کند.

پیک از آسانسور استفاده می کند و پس از ورود او، ساکن حتی می تواند با دکمه B دسترسی را زودتر از پایان تایمر ببندد.

در نتیجه برای یک مراجعه چنددقیقه ای نیازی به صدور کارت یا برداشتن محدودیت دائمی آسانسور نیست.

سناریوی تعمیرکار، پزشک یا خدمات ساختمان

مراجعه کننده همیشه مهمان خانوادگی نیست.

تعمیرکار، سرویس کار، پرستار، پزشک، نظافتچی یا نیروی خدماتی ممکن است فقط برای مدت کوتاهی به یک واحد مراجعه کند.

سیستم ریموت مهمان به ساکن اجازه می دهد فقط هنگام مراجعه همان شخص، آسانسور را موقتاً در دسترس او قرار دهد.

پس از پایان زمان یا با فشردن B، مسیر دوباره قفل خواهد شد.

کارت و تگ مایفر برای کاربران دائمی

ساکنان دائمی همچنان از کارت/تگ مایفر استفاده می کنند.

دستگاه با کارت و تگ MIFARE فرکانس ۱۳.۵۶MHz کار می کند و ظرفیت تعریف تا ۱۰۰۰ تگ را دارد.

بنابراین ریموت مهمان جایگزین کارت ساکنان نیست؛ این دو روش برای دو نوع کاربر متفاوت استفاده می شوند:

کارت برای کاربر دائمی؛ ریموت مهمان برای دسترسی موقت.

مدیریت کاربران با Index

هر کارت در حافظه دستگاه با یک Index مشخص ثبت می شود.

اگر ساختمان نسخه نرم افزاری دستگاه را سفارش نداده باشد، توصیه می شود مدیر اطلاعات کاربران را در فایل Excel نگهداری کند.

به عنوان مثال:

Index ۵۱۲ → واحد ۱۴ → ساکن دوم → کارت مایفر

این ساختار به مدیر اجازه می دهد بدون نیاز به داشتن خود کارت، وضعیت دسترسی یک کاربر مشخص را مدیریت کند.

تعلیق کارت بدون حضور کاربر

اگر لازم باشد کارت یک شخص موقتاً از کار بیفتد، حضور خود فرد یا ارائه کارت به مدیر الزامی نیست.

مدیر می تواند با استفاده از اطلاعات ثبت شده در حافظه، دسترسی فرد را تعلیق و در آینده دوباره فعال کند.

این قابلیت برای ساختمان های اجاره ای، تغییر ساکن، اختلافات مدیریتی یا مدیریت بدهی ها کاربرد دارد.

ریموت مهمان و مدیریت حق شارژ

یکی از قابلیت های مهم سیستم های مجهز به ریموت مهمان، امکان مدیریت مستقل دسترسی های مختلف است.

در ساختمان هایی که مطابق مقررات، مصوبات و سیاست داخلی خود از محدودسازی تردد در فرآیند مدیریت بدهی استفاده می کنند، می توان دسترسی های یک کاربر را به صورت مرحله ای مدیریت کرد.

برای مثال در نسخه های مجهز به ریموت مهمان، مدیر می تواند ابتدا دسترسی ریموت مهمان واحد را محدود کند.

این یعنی خود ساکن ممکن است همچنان کارت شخصی خود را داشته باشد، اما دیگر نتواند برای مهمانانش دسترسی موقت ایجاد کند.

این سطح از مدیریت می تواند نسبت به قطع فوری همه دسترسی ها، امکان اجرای سیاست تدریجی تری را در اختیار مدیریت قرار دهد.

یک سناریوی مرحله ای برای بدهی شارژ

فرض کنید یک واحد برای مدتی شارژ ساختمان را پرداخت نکرده است.

ساختمان نیز مطابق مقررات و تصمیمات داخلی خود امکان اعمال محدودیت دسترسی را پیش بینی کرده است.

در یک سیستم ترکیبی کامل تر از همین خانواده، مدیر می تواند سیاستی مرحله ای داشته باشد:

ابتدا دسترسی ریموت مهمان واحد را تعلیق کند.
اگر مشکل ادامه پیدا کرد، دسترسی اثر انگشت فرد را محدود کند.
در مرحله بعد، دسترسی کارت یا تگ او را نیز تعلیق کند.
در صورت تسویه یا رفع مشکل، هر یک از دسترسی ها دوباره فعال شوند.

این قابلیت به مدیریت اجازه می دهد کارت، اثر انگشت و ریموت را به صورت مستقل یا هم زمان مدیریت کند.

مدل ۱۰۳۳ کارت + ریموت مهمان دارد؛ اگر علاوه بر این دو روش، اثر انگشت نیز برای ساختمان مهم است، نسخه های کامل تر همین خانواده مناسب تر خواهند بود.

نمایشگر OLED و تاریخ شمسی

دستگاه دارای نمایشگر OLED است.

در ردیف بالای نمایشگر دستگاه، سال، ماه، روز و روز هفته با فونت کوچک تر نمایش داده می شود و ساعت و دقیقه با فونت بزرگ تر در ردیف پایین قرار دارند.

تقویم دستگاه شمسی است و این موضوع هنگام بررسی اطلاعات زمانی و گزارش های ثبت شده، کار مدیر ساختمان را ساده تر می کند.

گزارش تردد با کارت حافظه Micro SD

سوکت Micro SD روی دستگاه وجود دارد.

در صورتی که ساختمان به گزارش گیری نیاز داشته باشد، کارت حافظه بر اساس سفارش به دستگاه اضافه می شود.

با نصب کارت حافظه، سیستم می تواند اطلاعات مربوط به تردد را برای بررسی های بعدی ثبت کند.

کارت Micro SD به صورت پیش فرض همراه محصول نیست و در صورت نیاز با هزینه جداگانه ارائه می شود.

ریموت مدیریتی IR و ریموت مهمان RF دو وسیله متفاوت هستند

تنظیمات اصلی دستگاه توسط ریموت مادون قرمز مدیریتی انجام می شود.

هر بار فشردن کلید ریموت مدیریتی با صدای Beep توسط دستگاه تأیید می شود.

اما ریموت مهمان از ارتباط RF استفاده می کند و کاربرد آن برنامه ریزی دستگاه نیست؛ بلکه برای آزاد کردن یا بستن دسترسی مهمان در استفاده روزمره است.

فرکانس ریموت مهمان

نسخه استاندارد این محصول با گیرنده RF فرکانس ۴۳۳MHz ارائه می شود.

در صورت نیاز پروژه، امکان ارائه نسخه ۳۱۵MHz نیز وجود دارد.

حالت Bypass برای شرایط خاص

در مواقعی مانند اسباب کشی، تعمیرات یا شرایطی که لازم است آسانسور برای مدت بیشتری آزاد باشد، مدیر می تواند مسیر را در وضعیت Bypass قرار دهد.

پس از پایان شرایط موردنظر، محدودیت دوباره فعال می شود.

این قابلیت با ریموت مهمان تفاوت دارد؛ Bypass یک وضعیت مدیریتی است، در حالی که ریموت مهمان برای ایجاد دسترسی کوتاه مدت و کنترل شده استفاده می شود.

ساختار تک خروجی و رله داخلی

مدل ۱۰۳۳ از رله داخلی بخش اصلی دستگاه برای کنترل یک مسیر مشترک استفاده می کند.

بنابراین برای عملکرد تک خروجی نیازی به برد توسعه رله جداگانه نیست.

کنتاکت های COM و NO برای اتصال خروجی در اختیار نصاب هستند.

تک خروجی برای چه پروژه ای مناسب است؟

تک خروجی زمانی مناسب است که هدف، محدود کردن کلی استفاده از آسانسور باشد و نیازی نباشد طبقات مختلف به طور مستقل کنترل شوند.

برای مثال در یک ساختمان ۸ طبقه ممکن است مدیریت فقط بخواهد:

ساکنان با کارت از آسانسور استفاده کنند.
افراد متفرقه دسترسی آزاد نداشته باشند.
هر ساکن بتواند برای مهمان خود دسترسی موقت صادر کند.

در چنین سناریویی ۱۰۳۳ می تواند بدون نیاز به برد چندخروجی نیاز ساختمان را پوشش دهد.

چه زمانی نسخه چندخروجی لازم است؟

اگر لازم است هر واحد فقط توقف مخصوص خود را آزاد کند، مدل تک خروجی کافی نیست.

در آن شرایط باید از نسخه های ۸، ۱۲، ۱۶، ۲۴ یا ۳۲ خروجی استفاده شود.

در نسخه چندخروجی ریموت مهمان، دکمه های هر واحد به خروجی مشخص همان توقف متصل می شوند و آزادی مهمان نیز فقط روی همان توقف اعمال می شود.

اکسس کنترل کارتی ۸ خروجی با ریموت مهمان – مدل ۱۰۳۷

راهنمای اکسس کنترل چندخروجی آسانسور

قاب روکار ABS

بخش اصلی دستگاه دارای قاب ABS با ابعاد تقریبی:

۱۸.۲ × ۱۲ سانتی متر

و ضخامت حدود:

۳.۲ سانتی متر

است.

قاب در رنگ های مشکی و نقره ای قابل ارائه است.

قابلیت توسعه در آینده

در مدل ۱۰۳۳ سخت افزارهای موردنیاز برای کارت و ریموت مهمان متناسب با سفارش مونتاژ می شوند.

اگر در آینده نیازهای ساختمان تغییر کند، پلتفرم دستگاه امکان توسعه بر اساس سفارش را دارد.

برای مثال می توان امکان افزودن اثر انگشت یا بررسی توسعه نرم افزار Android و Web Server را متناسب با پروژه در نظر گرفت.

۱۰۳۳ یا ۱۰۳۴؟

ویژگی	۱۰۳۴	۱۰۳۳
کارت/تگ MIFARE	دارد	دارد
ظرفیت تگ	۱۰۰۰	۱۰۰۰
تعداد خروجی	۱	۱
ریموت مهمان	ندارد	دارد
آزادسازی زمان دار مهمان	ندارد	دارد
قطع زودهنگام دسترسی مهمان	ندارد	دارد

اگر ساختمان فقط به کارت برای کاربران دائمی نیاز دارد، مدل ۱۰۳۴ را بررسی کنید.

۱۰۳۳ یا مدل ریموت لابی من؟

اگر خود ساکنان باید مهمان را مدیریت کنند، مدل ۱۰۳۳ انتخاب مناسب این سناریو است.

اگر ساختمان دارای نگهبان یا پذیرش است و می خواهید کنترل مراجعه کنندگان در اختیار لابی من باشد، مدل ۱۰۳۲ با ریموت لابی من را بررسی کنید.

آشنایی کامل با ریموت مهمان آسانسور

اگر اثر انگشت هم می خواهید

اگر علاوه بر کارت و ریموت مهمان، می خواهید ساکنان بتوانند بدون همراه داشتن کارت و با اثر انگشت از آسانسور استفاده کنند، نسخه کامل تر این خانواده را بررسی کنید:

اکسس کنترل کارتی و اثر انگشتی تک خروجی با ریموت مهمان – مدل ۹۹۶

مشخصات فنی مدل ۱۰۳۳

مشخصه	مقدار / توضیح
نوع سیستم	اکسس کنترل کارتی + ریموت مهمان
نوع نصب	روکار
تعداد خروجی	۱ خروجی
رله	رله داخلی دستگاه
خروجی رله	COM / NO
نوع کارت	MIFARE / مایفر
فرکانس کارت	۱۳.۵۶MHz
ظرفیت کارت و تگ	تا ۱۰۰۰ عدد
ریموت مهمان	دارد
فرکانس RF استاندارد	۴۳۳MHz
فرکانس سفارشی	۳۱۵MHz
دکمه A	آزادسازی زمان دار خروجی
دکمه B	پایان فوری زمان و محدود کردن مجدد خروجی
دکمه D	فراخوان همکف/لابی در صورت اجرای مدار مربوطه
زمان پیش فرض مهمان	حدود ۴۵ ثانیه
بازه تنظیم زمان مهمان	۱۰ تا ۳۰۰ ثانیه
نمایشگر	نمایشگر OLED
تقویم	شمسی
نمایش روز هفته	دارد
مدیریت کاربران بر اساس Index	دارد
تعلیق دسترسی کارت	دارد
تعلیق دسترسی ریموت مهمان	دارد
Bypass	دارد
سوکت Micro SD	دارد
کارت حافظه	بر اساس سفارش
ثبت گزارش تردد	با نصب کارت حافظه
جنس قاب	ABS
رنگ قاب	مشکی / نقره ای
ابعاد تقریبی	۱۸.۲ × ۱۲ × ۳.۲ سانتی متر
گارانتی	۵ سال

سؤالات متداول

ریموت مهمان چه کاری انجام می دهد؟

ساکن می تواند از راه دور خروجی آسانسور را برای مدت تعیین شده آزاد کند تا مهمان بدون داشتن کارت دائمی از آسانسور استفاده کند.

دکمه A ریموت مهمان چه کاربردی دارد؟

دکمه A خروجی مربوطه را برای مدت تنظیم شده آزاد می کند.

دکمه B چه می کند؟

دکمه B زمان باقی مانده را پایان می دهد و خروجی را دوباره محدود می کند.

دکمه D چه کاربردی دارد؟

در پروژه هایی که مدار فراخوان مربوطه اجرا شده باشد، D برای ارسال آسانسور به همکف یا لابی جهت پیشواز مهمان استفاده می شود.

زمان آزاد بودن مهمان چقدر است؟

زمان پیش فرض حدود ۴۵ ثانیه است و در بازه ۱۰ تا ۳۰۰ ثانیه قابل تنظیم است.

آیا ریموت مهمان همان ریموت تنظیمات دستگاه است؟

خیر. ریموت تنظیمات از مادون قرمز برای برنامه ریزی استفاده می کند؛ ریموت مهمان یک ریموت RF برای استفاده روزمره ساکن است.

فرکانس ریموت چند است؟

به صورت استاندارد ۴۳۳MHz و در صورت سفارش ۳۱۵MHz قابل ارائه است.

آیا دسترسی ریموت یک واحد قابل تعلیق است؟

بله. دسترسی ریموت مهمان را می توان مستقل از سایر روش های دسترسی مدیریت و تعلیق کرد.

آیا کارت ساکن هم بدون در اختیار داشتن کارت قابل تعلیق است؟

بله. در صورت ثبت Index و اطلاعات کاربر، مدیریت دسترسی کارت بدون حضور فیزیکی آن امکان پذیر است.

ظرفیت کارت دستگاه چقدر است؟

تا ۱۰۰۰ کارت یا تگ MIFARE قابل تعریف است.

آیا دستگاه تاریخ شمسی دارد؟

بله. تاریخ شمسی، روز هفته و ساعت روی نمایشگر OLED دستگاه نمایش داده می شوند.

آیا گزارش تردد دارد؟

با نصب کارت حافظه Micro SD امکان ثبت گزارش تردد وجود دارد. کارت حافظه به صورت سفارشی ارائه می شود.

گارانتی دستگاه چند سال است؟

این محصول دارای ۵ سال گارانتی است.

مطالعه بیشتر

جمع بندی

اکسس کنترل کارتی تک خروجی روکار آسانسور مدل ۱۰۳۳ با ریموت مهمان برای ساختمانی مناسب است که کاربران دائمی آن با کارت و تگ MIFARE تردد می کنند، اما ساکنان نیز می خواهند بدون دادن کارت دائمی یا مراجعه به لابی، برای مهمانان خود دسترسی موقت ایجاد کنند.

دکمه A برای آزادسازی زمان دار، B برای پایان فوری دسترسی و D برای فراخوان آسانسور در پروژه های مجهز به مدار مربوطه، ریموت مهمان را از یک ریموت روشن/خاموش ساده متمایز می کند.

ظرفیت ۱۰۰۰ تگ، نمایشگر OLED، تاریخ شمسی، مدیریت کاربران بر اساس Index، امکان تعلیق مستقل کارت و ریموت مهمان، گزارش گیری با Micro SD، ۵ سال گارانتی و قابلیت توسعه، این محصول را به راهکاری کاربردی برای ساختمان هایی تبدیل می کند که هم امنیت تردد ساکنان و هم مدیریت راحت مهمان برایشان اهمیت دارد.
