اکسس کنترل (محدودکننده تردد) کارتی روکار تک خروجی آسانسور

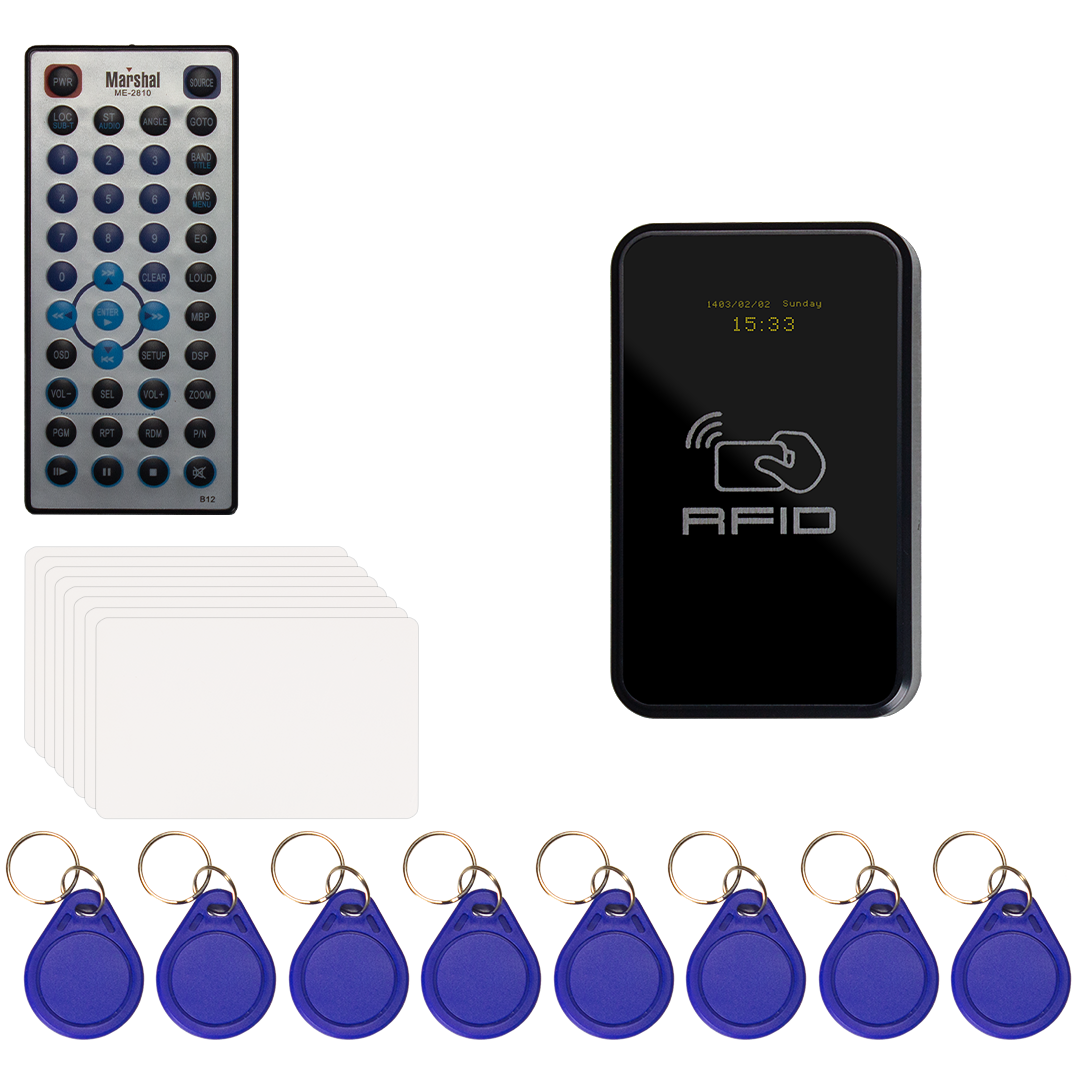

اکسس کنترل کارتی تک خروجی روکار آسانسور مدل ۱۰۳۴

اکسس کنترل کارتی تک خروجی روکار آسانسور مدل ۱۰۳۴ برای ساختمان هایی طراحی شده است که می خواهند استفاده از آسانسور را به کارت ها و تگ های مجاز محدود کنند، اما به کنترل مستقل چند طبقه نیاز ندارند.

این دستگاه از کارت و تگ MIFARE فرکانس ۱۳.۵۶MHz استفاده می کند و امکان تعریف تا ۱۰۰۰ کارت یا تگ را در اختیار مدیر ساختمان قرار می دهد.

در مدل تک خروجی، همه کاربران مجاز یک مسیر مشترک را فعال می کنند. بنابراین این مدل برای ساختمان هایی مناسب است که هدف اصلی آنها کنترل کلی استفاده از آسانسور است، نه تعیین طبقه اختصاصی برای هر ساکن.

پلتفرم اختصاصی و توسعه پذیر این دستگاه علاوه بر مدیریت کارت ها، دارای نمایشگر OLED، ساعت و تاریخ شمسی، مدیریت کاربران بر اساس Index و امکان تعلیق دسترسی بدون حضور فیزیکی کارت است.

همچنین روی دستگاه سوکت Micro SD پیش بینی شده است و در صورت سفارش و نصب کارت حافظه می توان از قابلیت ثبت گزارش تردد استفاده کرد. کارت حافظه جزو تجهیزات الزامی دستگاه نیست و در صورت نیاز به صورت جداگانه سفارش داده می شود.

تک خروجی یعنی چه؟

در مدل ۱۰۳۴ یک رله داخلی برای کنترل یک مسیر مشترک در اختیار سیستم قرار دارد و نیازی به برد رله خارجی برای عملکرد تک خروجی نیست.

در عمل می توان این خروجی را متناسب با طراحی تابلو و مدار آسانسور در مسیر مناسب قرار داد تا در حالت محدود، استفاده از آسانسور فقط پس از ارائه کارت یا تگ معتبر امکان پذیر شود.

بنابراین اگر هدف این است که فقط ساکنان یا کاربران دارای مجوز بتوانند آسانسور را فعال کنند و نیازی ندارید کارت هر واحد فقط طبقه مخصوص همان واحد را آزاد کند، سیستم تک خروجی می تواند ساختار ساده تر و اقتصادی تری باشد.

یک سناریوی واقعی؛ ساختمان مسکونی با دسترسی مشترک

فرض کنید ساختمانی دارای پارکینگ، همکف و چند طبقه مسکونی است، اما مدیریت نمی خواهد دسترسی هر طبقه را جداگانه کنترل کند.

هدف این است که افراد متفرقه نتوانند آزادانه آسانسور را فعال کنند و فقط ساکنان یا افراد دارای مجوز امکان استفاده داشته باشند.

برای هر ساکن یک کارت یا تگ تعریف می شود. فرد با نزدیک کردن کارت یا تگ معتبر به دستگاه، خروجی را برای مدت تعیین شده فعال می کند و سپس می تواند از آسانسور استفاده کند.

در چنین پروژه ای پرداخت هزینه سیستم چندخروجی ضرورتی ندارد و مدل تک خروجی ۱۰۳۴ می تواند نیاز ساختمان را تأمین کند.

کارت و تگ MIFARE فرکانس ۱۳.۵۶MHz

مدل ۱۰۳۴ با کارت و تگ MIFARE فرکانس ۱۳.۵۶MHz کار می کند.

امکان استفاده از فرم های مختلف کارت یا تگ MIFARE، مدیریت روزمره کاربران ساختمان را ساده می کند.

ظرفیت تعریف تا ۱۰۰۰ کارت و تگ

حافظه دستگاه امکان مدیریت تا ۱۰۰۰ کارت یا تگ را فراهم می کند.

این ظرفیت باعث می شود مدل ۱۰۳۴ فقط محدود به ساختمان های کوچک نباشد و در مجموعه هایی با تعداد کاربر بیشتر نیز قابل استفاده باشد؛ البته شرط اصلی این است که همه کاربران از همان خروجی مشترک استفاده کنند.

هر کاربر یک Index مشخص در حافظه دارد

برای مدیریت دقیق تر کاربران، اطلاعات کارت ها در حافظه دستگاه با یک Index مشخص نگهداری می شوند.

این ویژگی زمانی اهمیت بیشتری پیدا می کند که ساختمان ده ها یا صدها کاربر داشته باشد.

مدیر می تواند برای مثال در فایل مدیریتی خود ثبت کند:

Index ۲۳۶ = واحد ۸ = علی رضایی = کارت ساکن اول

در نتیجه اگر بعداً لازم باشد دسترسی همان شخص تغییر، تعلیق یا دوباره فعال شود، مدیر مجبور نیست ابتدا کارت فیزیکی او را پس بگیرد.

مدیریت کاربران بدون اپلیکیشن با فایل Excel

برای ساختمان هایی که نسخه نرم افزاری سفارش نمی دهند، توصیه می شود مدیر یک فایل Excel یا فهرست مدیریتی برای ثبت اطلاعات کاربران داشته باشد.

در این فایل می توان Index حافظه، شماره واحد، نام و نام خانوادگی و اطلاعات مربوط به کارت یا تگ هر شخص را ثبت کرد.

به این ترتیب مدیر همیشه می داند هر خانه حافظه متعلق به چه فردی است و هنگام حذف، تعلیق یا تغییر دسترسی نیازی به حدس زدن یا جمع آوری مجدد کارت ها ندارد.

تعلیق دسترسی بدون گرفتن کارت از کاربر

یکی از قابلیت های مهم این پلتفرم، امکان تعلیق دسترسی یک کاربر بدون حضور خود شخص و بدون در اختیار داشتن کارت یا تگ او است.

اگر مدیر بداند کاربر در چه Index حافظه ای ثبت شده است، می تواند دسترسی همان کاربر را محدود کند.

در صورت برطرف شدن علت محدودیت نیز دسترسی کاربر می تواند مجدداً برقرار شود.

این قابلیت با حذف فیزیکی کارت متفاوت است؛ کارت همچنان در اختیار کاربر باقی می ماند اما مجوز استفاده از آن تحت کنترل مدیریت سیستم است.

سناریوی کاربردی مدیریت حق شارژ آسانسور

یکی از کاربردهای این ساختار، ساختمان هایی است که مطابق مقررات، مصوبات و سیاست های داخلی خود امکان استفاده از محدودیت دسترسی در فرآیند مدیریت بدهی یا حق شارژ را دارند.

در چنین شرایطی مدیر می تواند بدون مراجعه به واحد و بدون درخواست تحویل کارت، دسترسی کاربر مربوطه را موقتاً تعلیق کند.

اگر هر عضو خانواده کارت مجزا داشته باشد و اطلاعات کارت ها نیز در فایل مدیریت ساختمان ثبت شده باشد، مدیر دقیقاً می داند کدام Index متعلق به کدام فرد و واحد است.

در صورت نیاز دسترسی کاربر موردنظر محدود می شود و پس از حل موضوع، مجوز او دوباره قابل فعال شدن است.

مدل ۱۰۳۴ خود مبلغ شارژ را محاسبه یا بدهکار بودن یک واحد را تشخیص نمی دهد؛ بلکه ابزار مدیریت دسترسی را در اختیار مدیر قرار می دهد.

چرا تعلیق بر اساس Index از پس گرفتن کارت کاربردی تر است؟

در روش های ساده تر ممکن است برای حذف یا محدود کردن دسترسی لازم باشد کارت فرد در اختیار مدیر قرار گیرد.

اما در اختلاف های مالی، تغییر مستأجر یا بعضی مسائل مدیریتی، دقیقاً همان فردی که باید دسترسی او محدود شود ممکن است حاضر به تحویل کارت نباشد.

در مدل ۱۰۳۴، مدیریت کاربر از طریق اطلاعات ثبت شده در حافظه انجام می شود و برای تعلیق دسترسی نیازی به حضور کارت در مقابل دستگاه نیست.

نمایشگر OLED با ساعت و تاریخ شمسی

روی دستگاه یک نمایشگر OLED قرار دارد.

در ردیف بالای نمایشگر، اطلاعات تاریخ شامل سال، ماه، روز و روز هفته با فونت کوچک تر نمایش داده می شود و در ردیف پایین ساعت و دقیقه با فونت بزرگ تر قابل مشاهده است.

یکی از ویژگی های کاربردی این پلتفرم، استفاده از تاریخ شمسی است؛ بنابراین هنگام بررسی زمان و گزارش ها، مدیریت با تاریخ متداول داخل کشور کار می کند.

گزارش تردد روی کارت حافظه Micro SD

روی دستگاه های این خانواده سوکت Micro SD پیش بینی شده است.

در صورت نیاز مشتری، کارت حافظه به صورت جداگانه قابل سفارش است و با نصب آن می توان از قابلیت ثبت گزارش تردد استفاده کرد.

وجود ساعت و تاریخ شمسی در کنار گزارش گیری، بررسی سوابق تردد را برای مدیر ساختمان ساده تر می کند.

کارت حافظه جزو تجهیزات الزامی دستگاه نیست و در صورت نیاز به صورت جداگانه سفارش داده می شود.

مدیریت دستگاه با ریموت مادون قرمز

تنظیمات، تعریف کاربران و دستورات مدیریتی دستگاه از طریق ریموت مادون قرمز مدیریتی انجام می شود.

هنگام دریافت فرمان، دستگاه با صدای Beep دریافت کلید را اعلام می کند و اطلاعات لازم نیز از طریق نمایشگر قابل مشاهده است.

این ریموت مدیریتی با ریموت RF مهمان یا ریموت لابی من متفاوت است و برای برنامه ریزی و مدیریت خود سیستم استفاده می شود.

Bypass؛ آزاد کردن موقت تردد

در شرایطی که مدیر بخواهد محدودیت سیستم موقتاً برداشته شود، امکان قرار دادن دستگاه در وضعیت آزاد یا Bypass وجود دارد.

این قابلیت برای شرایطی مانند تعمیرات، اسباب کشی، برگزاری مراسم یا دوره هایی که محدودیت دسترسی موقتاً لازم نیست کاربرد دارد.

پس از پایان شرایط موردنظر، سیستم مجدداً به وضعیت محدود بازگردانده می شود.

قاب روکار ABS در دو رنگ

بخش اصلی دستگاه داخل یک قاب روکار ABS قرار دارد.

ابعاد تقریبی قاب:

۱۸.۲ × ۱۲ سانتی متر

و ضخامت آن حدود:

۳.۲ سانتی متر

است.

قاب در دو رنگ مشکی و نقره ای قابل ارائه است و نصب روکار باعث می شود این مدل برای تجهیز آسانسورهای موجود نیز قابل استفاده باشد.

اگر هنوز بین نصب روکار و توکار مردد هستید، مقاله تخصصی زیر می تواند در انتخاب روش مناسب کمک کند:

اکسس کنترل آسانسور توکار یا روکار؛ کدام روش مناسب تر است؟

رله داخلی؛ بدون نیاز به برد توسعه در مدل تک خروجی

مدل ۱۰۳۴ برای ایجاد یک خروجی از رله داخلی خود دستگاه استفاده می کند.

بنابراین برخلاف مدل های ۸، ۱۲، ۱۶، ۲۴ یا ۳۲ خروجی، برای عملکرد تک خروجی نیازی به نصب برد رله توسعه جداگانه وجود ندارد.

ترمینال های COM و NO برای اتصال خروجی در اختیار نصاب قرار دارند.

قابلیت توسعه در آینده

یکی از مزیت های معماری این خانواده، توسعه پذیری آن است.

اگر هنگام خرید فقط کنترل کارتی موردنیاز باشد، لازم نیست هزینه سخت افزارهایی که فعلاً استفاده نمی شوند پرداخت شود.

اما در صورت تغییر نیاز ساختمان، امکان بررسی تجهیز سیستم بر اساس سفارش به امکاناتی مانند اثر انگشت، ارتباط RF، نرم افزار Android یا Web Server وجود دارد.

این موضوع برای پروژه هایی مفید است که می خواهند از یک سیستم ساده تر شروع کنند اما مسیر توسعه آینده را از دست ندهند.

چه زمانی مدل ۱۰۳۴ انتخاب مناسبی است؟

• کنترل کلی استفاده از آسانسور کافی است و محدودسازی مستقل طبقات نیاز نیست.
• ساختمان می خواهد از کارت یا تگ MIFARE ۱۳.۵۶MHz استفاده کند.
• ظرفیت تا ۱۰۰۰ کارت و تگ موردنیاز است.
• مدیریت کاربران بر اساس Index اهمیت دارد.
• امکان تعلیق دسترسی بدون گرفتن کارت موردنیاز است.
• نمایش ساعت و تاریخ شمسی اهمیت دارد.
• امکان ثبت گزارش روی Micro SD در صورت سفارش کارت حافظه مطلوب است.
• نصب روکار مناسب پروژه است.
• امکان توسعه سیستم در آینده اهمیت دارد.

چه زمانی ۱۰۳۴ انتخاب اصلی پروژه نیست؟

مدل ۱۰۳۴ امکانات قابل توجهی دارد، اما قرار نیست برای هر پروژه ای بهترین ساختار باشد.

• اگر مدیریت کاربران و گزارش تردد از طریق گوشی Android و Bluetooth اولویت اصلی است، مدل TA۵۰۱ را نیز بررسی کنید.
• اگر هر کاربر باید فقط به توقف های مشخص خودش دسترسی داشته باشد، به جای مدل تک خروجی باید از اکسس کنترل چندخروجی استفاده شود.
• اگر اثر انگشت برای کاربران دائمی موردنیاز است، نسخه کارتی + اثر انگشتی همین پلتفرم مناسب تر است.
• اگر ساختمان رفت وآمد زیاد مهمان دارد، نسخه مجهز به ریموت مهمان قابل بررسی است.
• اگر ساختمان دارای لابی من یا نگهبان است، نسخه مجهز به ریموت لابی من می تواند ساختار مناسب تری ارائه کند.

۱۰۳۴ یا TA۵۰۱؟ دو نوع متفاوت از مدیریت پیشرفته

مدل ۱۰۳۴ و TA۵۰۱ هر دو فراتر از یک کارت خوان ساده هستند، اما روش مدیریت آنها متفاوت است.

اگر MIFARE ۱۳.۵۶MHz، نمایشگر OLED، تاریخ شمسی، مدیریت Index و معماری توسعه پذیر برای پروژه مهم است، ۱۰۳۴ مزیت های مشخصی دارد.

اگر اولویت اصلی اپلیکیشن Android، Bluetooth، ثبت نام کاربران و مشاهده گزارش تردد از طریق موبایل است، مدل زیر را بررسی کنید:

اکسس کنترل TA۵۰۱ با اپلیکیشن Android و گزارش تردد

۱۰۳۴ یا مدل های ۸۶۶ و ۸۷۲؟

مدل های ۸۶۶ و ۸۷۲ نیز امکان مدیریت دسترسی بدون در اختیار داشتن تگ را فراهم می کنند، اما به خانواده متفاوتی تعلق دارند.

۱۰۳۴ از MIFARE ۱۳.۵۶MHz و مدیریت مبتنی بر Index استفاده می کند و دارای OLED، تاریخ شمسی و معماری توسعه پذیر است.

در مقابل، مدل های ۸۶۶ و ۸۷۲ بر RFID ۱۲۵kHz، مدیریت تگ با شناسه ۱۰ رقمی، Delete Copy و ریموت مدیریتی IR تمرکز دارند.

اگر نصب مخفی پشت پنل برایتان اهمیت دارد:

اکسس کنترل تک خروجی توکار مدل ۸۶۶

و اگر همین ساختار ۱۲۵kHz را به صورت روکار می خواهید:

اکسس کنترل تک خروجی روکار مدل ۸۷۲

چه زمانی مدل تک خروجی کافی نیست؟

اگر لازم است کارت هر واحد فقط یک یا چند طبقه مشخص را فعال کند، مدل تک خروجی انتخاب مناسبی نیست.

در این شرایط باید از نسخه های چندخروجی ۸، ۱۲، ۱۶، ۲۴ یا ۳۲ خروجی استفاده شود تا هر توقف مستقل تحت کنترل قرار گیرد.

راهنمای انتخاب اکسس کنترل چندخروجی آسانسور

اگر مهمان دارید، نسخه ریموت مهمان را بررسی کنید

در مدل ۱۰۳۴ ساکنان با کارت یا تگ خود از سیستم استفاده می کنند.

اما اگر رفت وآمد مهمان، پیک، تعمیرکار یا مراجعه کنندگان متعدد دارید، نسخه مجهز به ریموت مهمان می تواند مناسب تر باشد.

در سیستم ریموت مهمان، ساکن می تواند دسترسی را برای مدت مشخصی آزاد کند و در صورت نیاز قبل از پایان زمان نیز آن را مجدداً قفل کند.

اکسس کنترل کارتی تک خروجی با ریموت مهمان – مدل ۱۰۳۳

آشنایی با ریموت میهمان آسانسور

برای ساختمان دارای نگهبان یا لابی من

اگر ساختمان دارای پذیرش، نگهبان یا لابی من است، نسخه مجهز به ریموت لابی من می تواند مناسب تر باشد.

در این ساختار، مسئول لابی امکان کنترل آزادسازی آسانسور برای مراجعه کنندگان را خواهد داشت.

اکسس کنترل کارتی تک خروجی با ریموت لابی من – مدل ۱۰۳۲

آشنایی با ریموت لابی من آسانسور

اگر نمی خواهید ساکن همیشه کارت همراه داشته باشد

برای بسیاری از ساختمان ها، اثر انگشت روش مناسبی برای کاربران دائمی است؛ زیرا ساکن برای استفاده روزمره نیازی به همراه داشتن کارت ندارد.

نسخه کارتی + اثر انگشتی همین پلتفرم را می توانید در لینک زیر بررسی کنید:

اکسس کنترل اثر انگشتی و کارتی تک خروجی – مدل ۱۰۳۰

سناریوی پیشرفته مدیریت شارژ

اگر مدیریت حق شارژ یکی از نیازهای اصلی ساختمان است، نسخه های ترکیبی این خانواده امکانات بیشتری برای مدیریت مستقل روش های دسترسی در اختیار مدیر قرار می دهند.

برای مثال در یک سیستم مجهز به کارت، اثر انگشت و ریموت مهمان می توان سیاست مدیریتی مرحله ای تعریف کرد.

ابتدا دسترسی ریموت مهمان یک واحد محدود شود؛ در مرحله بعد در صورت ادامه مشکل، دسترسی اثر انگشت فرد تعلیق شود و در نهایت دسترسی کارت های او نیز محدود گردد.

هر یک از روش های دسترسی می توانند جداگانه مدیریت شوند و در صورت نیاز همه دسترسی های یک فرد نیز با هم تعلیق شوند.

این ساختار به مدیر امکان می دهد متناسب با سیاست ساختمان، سطح محدودیت را مرحله به مرحله مدیریت کند.

مشخصات فنی اکسس کنترل ۱۰۳۴

سؤالات متداول

اکسس کنترل ۱۰۳۴ چند کارت را ذخیره می کند؟

ظرفیت دستگاه تا ۱۰۰۰ کارت یا تگ MIFARE است.

فرکانس کارت های دستگاه چند است؟

این دستگاه از کارت و تگ MIFARE فرکانس ۱۳.۵۶MHz استفاده می کند.

آیا برای محدود کردن یک کارت باید خود کارت در اختیار مدیر باشد؟

خیر. اگر مدیر Index کاربر را در اختیار داشته باشد، می تواند دسترسی همان کاربر را بدون حضور فیزیکی کارت مدیریت یا تعلیق کند.

آیا بعد از تعلیق می توان کارت را دوباره فعال کرد؟

بله. تعلیق می تواند موقت باشد و بعداً مجوز کاربر دوباره برقرار شود.

آیا ۱۰۳۴ برای مدیریت حق شارژ قابل استفاده است؟

در ساختمان هایی که مطابق مقررات و مصوبات خود امکان اعمال محدودیت دسترسی دارند، قابلیت تعلیق کاربر بدون گرفتن کارت می تواند ابزار مدیریتی مفیدی باشد. دستگاه خود مبلغ شارژ یا بدهکار بودن کاربر را محاسبه نمی کند.

آیا مدل ۱۰۳۴ طبقه هر واحد را جداگانه محدود می کند؟

خیر. ۱۰۳۴ تک خروجی است و یک مسیر مشترک را کنترل می کند. برای تعیین توقف های مجاز هر کاربر باید از نسخه چندخروجی استفاده شود.

آیا دستگاه تاریخ شمسی دارد؟

بله. تاریخ شمسی، روز هفته و ساعت روی نمایشگر OLED قابل مشاهده است.

آیا گزارش تردد دارد؟

بله؛ در صورت سفارش و نصب کارت حافظه Micro SD امکان ثبت گزارش تردد وجود دارد.

آیا کارت حافظه همراه دستگاه است؟

خیر. کارت حافظه بر اساس نیاز مشتری و به صورت جداگانه سفارش داده می شود.

آیا دستگاه ریموت دارد؟

برای تنظیمات و مدیریت دستگاه از ریموت مادون قرمز مدیریتی استفاده می شود. این ریموت با ریموت RF مهمان و لابی من متفاوت است.

آیا بعداً می توان امکانات دستگاه را افزایش داد؟

بله. پلتفرم دستگاه توسعه پذیر است و بر اساس نیاز و سفارش امکان بررسی اضافه کردن امکانات دیگر وجود دارد.

۱۰۳۴ بهتر است یا TA۵۰۱؟

این دو محصول برای نیازهای متفاوت طراحی شده اند. ۱۰۳۴ بر MIFARE ۱۳.۵۶MHz، OLED، تاریخ شمسی، مدیریت Index و توسعه پذیری تمرکز دارد؛ TA۵۰۱ برای مدیریت کاربران و گزارش تردد از طریق اپلیکیشن Android و Bluetooth طراحی شده است.

مدل روکار در چه رنگ هایی ارائه می شود؟

قاب ABS دستگاه در رنگ های مشکی و نقره ای قابل ارائه است.

گارانتی محصول چند سال است؟

این محصول دارای ۵ سال گارانتی است.

مطالعه بیشتر در نوین کیا تک

• اکسس کنترل آسانسور توکار یا روکار؟
• اکسس کنترل آسانسور در ساختمان های چندواحدی
• راهنمای سیم کشی اکسس کنترل آسانسور
• اکسس کنترل چندخروجی آسانسور چیست؟
• ریموت مهمان آسانسور
• ریموت لابی من آسانسور

مشاهده سایر اکسس کنترل های کارتی تک خروجی

اگر هنوز بین مدل ۱۰۳۴، مدل های اقتصادی ۱۲۵kHz، نسخه های مدیریت تگ یا TA۵۰۱ مردد هستید، همه مدل های این گروه را در صفحه زیر مقایسه کنید:

مشاهده تمام اکسس کنترل های کارتی تک خروجی آسانسور

جمع بندی

اکسس کنترل کارتی روکار تک خروجی آسانسور مدل ۱۰۳۴ فقط یک کارت خوان ساده برای قطع و وصل یک رله نیست؛ بلکه یک سیستم مدیریت کاربران با ظرفیت ۱۰۰۰ کارت و تگ MIFARE ۱۳.۵۶MHz، نمایشگر OLED، ساعت و تاریخ شمسی، مدیریت مبتنی بر Index، امکان تعلیق و فعال سازی مجدد دسترسی بدون در اختیار داشتن کارت و قابلیت گزارش گیری تردد با Micro SD سفارشی است.

اگر ساختمان فقط به کنترل کلی استفاده از آسانسور نیاز دارد، مدل تک خروجی می تواند بدون هزینه اضافی بردهای چندخروجی این نیاز را پوشش دهد.

در عین حال، معماری توسعه پذیر دستگاه باعث می شود در صورت افزایش نیازهای ساختمان بتوان نسخه های مجهز به اثر انگشت، ریموت مهمان، ریموت لابی من یا سیستم های چندخروجی همین خانواده را انتخاب کرد.

اگر اولویت پروژه Android، Bluetooth و گزارش گیری نرم افزاری روی موبایل است، TA۵۰۱ مدل ۸۹۱ را نیز مقایسه کنید؛ اگر نصب مخفی و مدیریت تگ در خانواده ۱۲۵kHz مدنظر است، مدل ۸۶۶ قابل بررسی است؛ و اگر هر واحد باید فقط توقف های مشخص خودش را داشته باشد، به جای تک خروجی از یک اکسس کنترل چندخروجی استفاده کنید.
