اکسس کنترل (محدودکننده تردد) اثر انگشتی و کارتی روکار ۱۶ خروجی آسانسور

اکسس کنترل اثر انگشتی و کارتی ۱۶ خروجی روکار آسانسور

اکسس کنترل اثر انگشتی و کارتی ۱۶ خروجی روکار آسانسور مدل ۱۰۴۳ برای ساختمان هایی طراحی شده است که تعداد بیشتری از توقف ها یا مسیرهای آسانسور باید به صورت مستقل کنترل شوند و در عین حال کاربران دائمی بتوانند علاوه بر کارت، با اثر انگشت نیز از سیستم استفاده کنند.

این محصول امکان تعریف تا ۱۰۰۰ کارت یا تگ MIFARE فرکانس ۱۳.۵۶MHz و تا ۲۰۰ اثر انگشت را دارد.

برای هر کاربر می توان یک یا چند خروجی از میان ۱۶ خروجی مستقل سیستم را مجاز کرد. بنابراین چه کاربر با کارت احراز هویت شود و چه با اثر انگشت، فقط توقف هایی برای او فعال می شوند که از قبل مجاز شده اند.

اثر انگشت معتبر به معنی دسترسی به همه طبقات نیست

در مدل ۱۰۴۳، شناسایی اثر انگشت و کنترل سطح دسترسی به طبقات در کنار یکدیگر انجام می شوند.

پس از شناسایی اثر انگشت، دستگاه مجوزهای همان کاربر را بررسی می کند و فقط خروجی های مربوط به توقف های مجاز او فعال می شوند.

بنابراین یک ساکن می تواند بدون همراه داشتن کارت از آسانسور استفاده کند، اما همچنان به طبقات غیرمجاز دسترسی نداشته باشد.

سناریوی واقعی؛ ساختمان بلند با چند پارکینگ

فرض کنید ساختمان دارای توقف های زیر است:

• P۲
• P۱
• GF
• طبقات ۱ تا ۱۲
• R

در این مثال ۱۶ مسیر مستقل داریم.

برای ساکن طبقه دهم می توان مثلاً این توقف ها را مجاز کرد:

• P۱
• GF
• طبقه ۱۰

ساکن وارد کابین می شود و انگشت خود را روی سنسور قرار می دهد.

پس از تأیید، فقط همین خروجی ها برای مدت تعیین شده فعال می شوند و سایر توقف ها همچنان محدود باقی می مانند.

اگر کارت را همراه نداشته باشید، اثر انگشت در دسترس است

در یک ساختمان بزرگ، الزام همه کاربران به همراه داشتن کارت در هر بار استفاده می تواند باعث دردسر شود.

مدل ۱۰۴۳ به کاربر اجازه می دهد برای استفاده روزمره تنها از اثر انگشت استفاده کند.

در عین حال کارت MIFARE نیز می تواند به عنوان روش دسترسی دیگر همان شخص در سیستم تعریف شود.

۲۰۰ اثر انگشت و ۱۰۰۰ کارت یا تگ

سیستم امکان تعریف تا ۲۰۰ اثر انگشت را دارد.

بخش اثر انگشت در محدوده Indexهای ۰۰۰ تا ۱۹۹ مدیریت می شود.

ظرفیت RFID نیز تا ۱۰۰۰ کارت یا تگ است و Indexهای ۰۰۰ تا ۹۹۹ برای این بخش در دسترس هستند.

در محدوده ۰۰۰ تا ۱۹۹ می توان اطلاعات کارت و اثر انگشت یک کاربر را در ساختار مدیریتی مشترک نگهداری کرد.

کارت و تگ MIFARE فرکانس ۱۳.۵۶MHz

کارتخوان دستگاه با کارت/تگ مایفر، کارت/تگ MIFARE و تگ های RFID فرکانس ۱۳.۵۶MHz کار می کند.

کاربر می تواند بسته به نیاز ساختمان از کارت، تگ یا اثر انگشت برای احراز هویت استفاده کند.

هر فرد می تواند هم کارت داشته باشد و هم اثر انگشت

برای کاربران بخش ۰۰۰ تا ۱۹۹ می توان کارت و اثر انگشت را در ساختار یک کاربر مدیریت کرد.

در نتیجه ساکن در استفاده روزمره می تواند با اثر انگشت وارد شود و کارت نیز به عنوان روش دسترسی دیگر در اختیار او باقی بماند.

برای استفاده از اثر انگشت نیازی به ارائه هم زمان کارت وجود ندارد.

هر کاربر می تواند چند توقف مجاز داشته باشد

مدل ۱۰۴۳ به ساختار «یک کاربر، یک طبقه» محدود نیست.

برای مثال:

• P۱ + GF + طبقه ۷ → ساکن طبقه ۷
• P۲ + P۱ + GF + طبقه خودش → ساکن دارای دو پارکینگ
• پارکینگ + دو طبقه اختصاصی → مالک دوبلکس
• همه توقف ها → مدیر ساختمان
• فقط مسیرهای موردنیاز → نیروی خدماتی یا تأسیسات

سطح دسترسی هر شخص مستقل از سایر کاربران تعریف می شود.

۱۶ خروجی یعنی ۱۶ مسیر مستقل، نه الزاماً ۱۶ طبقه

عدد ۱۶ نشان دهنده تعداد خروجی های مستقل سیستم است.

پارکینگ، زیرزمین، همکف، بام یا سایر توقف های پروژه نیز می توانند جزو این خروجی ها باشند.

بنابراین برای انتخاب ظرفیت دستگاه، تعداد واقعی مسیرهایی که باید مستقل کنترل شوند اهمیت دارد.

چرا ۱۶ خروجی به جای ۱۲ خروجی؟

اگر پروژه بیش از ۱۲ مسیر مستقل برای کنترل داشته باشد، مدل ۱۲ خروجی دیگر ظرفیت کافی نخواهد داشت.

مدل ۱۰۴۳ برای پروژه هایی طراحی شده است که حداکثر ۱۶ مسیر مستقل نیاز دارند.

ساختمان های بلندتر، پروژه های دارای چند پارکینگ یا ساختمان هایی که بام و توقف های خدماتی نیز باید تحت کنترل باشند، می توانند در این ظرفیت قرار بگیرند.

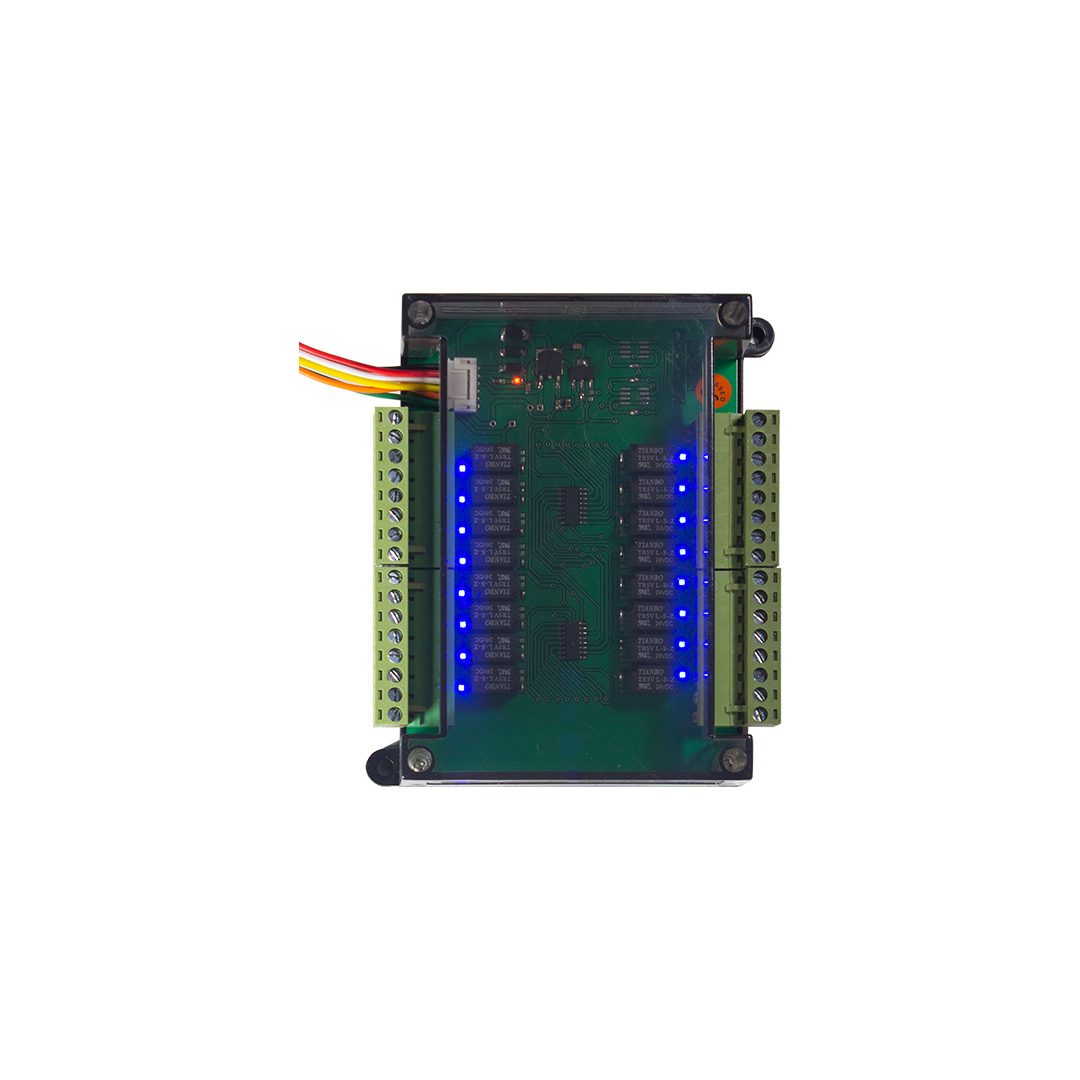

برد رله ۱۶ خروجی؛ بخش اجرایی کنترل طبقات

مدل ۱۰۴۳ از یک برد رله ۱۶ خروجی برای کنترل مستقل مسیرهای مختلف استفاده می کند.

یونیت اصلی روکار شامل بخش احراز هویت و رابط کاربری است و برد رله در محل مناسب داخل پنل یا فضای فنی نصب می شود.

هر خروجی می تواند در مسیر فرمان توقف مربوطه قرار گیرد و مستقل از سایر خروجی ها کنترل شود.

LED آبی مستقل برای هر خروجی

در کنار هر یک از ۱۶ رله، یک LED آبی وضعیت همان خروجی را نمایش می دهد.

این موضوع هنگام نصب، تست و عیب یابی اهمیت زیادی دارد؛ زیرا تکنسین می تواند به صورت مستقیم مشاهده کند کدام خروجی فعال شده است.

یک LED قرمز تغذیه نیز وضعیت برق برد را نشان می دهد.

ابعاد بخش رله ۱۶ خروجی

ابعاد تقریبی بخش رله:

۱۲.۵ × ۱۰.۵ × ۴ سانتی متر

است.

این بخش در محل مناسب داخل پنل یا فضای فنی پروژه نصب می شود.

تغییر توقف های مجاز بدون کارت جدید یا ثبت دوباره اثر انگشت

اگر سطح دسترسی یک شخص تغییر کند، نیازی به صدور کارت جدید یا ثبت مجدد اثر انگشت نیست.

فقط خروجی های مجاز مربوط به همان Index تغییر داده می شوند.

برای مثال اگر پارکینگ دوم به یک واحد اختصاص داده شود، می توان P۲ را به مجوزهای همان کاربر اضافه کرد.

کارت و اثر انگشت مستقل از یکدیگر مدیریت می شوند

یکی از ویژگی های مهم این پلتفرم، امکان مدیریت جداگانه روش های دسترسی هر فرد است.

مدیر می تواند:

• فقط اثر انگشت کاربر را تعلیق کند.
• کارت او را فعال نگه دارد.
• فقط کارت را محدود کند.
• اثر انگشت فعال باقی بماند.
• کارت و اثر انگشت را هم زمان تعلیق کند.
• هرکدام را بعداً مستقل دوباره فعال کند.

تعلیق اثر انگشت بدون حضور شخص

برای محدود کردن اثر انگشت نیازی نیست شخص دوباره در مقابل دستگاه حاضر شود.

در صورت مشخص بودن Index مربوط به او، مدیر می تواند دسترسی اثر انگشت ثبت شده را مدیریت یا تعلیق کند.

پس از رفع علت محدودیت نیز همان اثر انگشت دوباره قابل فعال شدن است.

تعلیق کارت بدون گرفتن کارت

برای محدود کردن کارت نیز نیازی نیست کارت فیزیکی از شخص پس گرفته شود.

مدیر با مشخص بودن Index می تواند دسترسی کارت را بدون حضور آن مدیریت کند.

این قابلیت در ساختمان های بزرگ با تعداد کاربر زیاد، مدیریت را بسیار ساده تر می کند.

سناریوی مدیریت حق شارژ؛ محدودیت مرحله ای

فرض کنید یکی از کاربران ساختمان نسبت به پرداخت شارژ تأخیر دارد.

در ساختمان هایی که مطابق مقررات، مصوبات و سیاست داخلی خود امکان اعمال محدودیت دسترسی را دارند، مدیر می تواند به جای قطع فوری همه مجوزها، محدودیت را به صورت مرحله ای اجرا کند.

مرحله اول؛ تعلیق اثر انگشت

ابتدا می توان فقط اثر انگشت فرد را محدود کرد.

کاربر همچنان کارت خود را در اختیار دارد و می تواند از توقف های مجازش استفاده کند، اما امکان استفاده بدون کارت موقتاً از او گرفته می شود.

مرحله دوم؛ تعلیق کارت

اگر موضوع ادامه پیدا کند، کارت یا تگ فرد نیز می تواند بدون نیاز به گرفتن فیزیکی آن تعلیق شود.

پس از رفع موضوع

کارت و اثر انگشت می توانند دوباره به صورت مستقل یا هم زمان فعال شوند.

هر فرد مستقل از سایر اعضای خانواده قابل مدیریت است

اگر اعضای یک واحد Indexهای مستقل داشته باشند، کارت و اثر انگشت هر فرد جداگانه مدیریت می شود.

بنابراین محدود کردن یک شخص الزاماً باعث غیرفعال شدن دسترسی سایر اعضای همان واحد نمی شود.

مدیریت کاربران بر اساس Index

هر شخص در حافظه دستگاه با Index مشخصی مدیریت می شود.

برای مثال:

Index ۱۴۶ → واحد ۲۲ → علی محمدی → کارت دارد → اثر انگشت دارد → P۱ + GF + طبقه ۱۱

این ساختار در ساختمان های دارای تعداد زیاد کاربر، باعث می شود مدیریت حافظه دقیق و قابل پیگیری باقی بماند.

مدیریت بدون اپلیکیشن با فایل Excel

وجود اپلیکیشن برای عملکرد دستگاه الزامی نیست.

در پروژه هایی که نسخه نرم افزاری سفارش داده نشده است، توصیه می شود مدیر اطلاعات کاربران را در فایل Excel مطابق Indexهای حافظه ثبت کند.

برای بخش ۰۰۰ تا ۱۹۹ می توان اطلاعاتی مانند:

• Index
• شماره واحد
• نام و نام خانوادگی
• وجود یا عدم وجود اثر انگشت
• کد کارت یا تگ
• توقف های مجاز

را نگهداری کرد.

برای Indexهای ۲۰۰ تا ۹۹۹ نیز اطلاعات کاربران RFID ثبت می شود.

حلقه نوری سنسور اثر انگشت؛ وضعیت دستگاه را نشان می دهد

حلقه نوری اطراف سنسور اثر انگشت بخشی از رابط کاربری سیستم است.

اگر حتی یک خروجی در وضعیت محدود باشد، حلقه در حالت عادی قرمز است.

اگر همه خروجی ها در وضعیت آزاد یا Bypass باشند، حلقه سبز خواهد بود.

وقتی کارت یا اثر انگشت معتبر باعث فعال شدن رله شود، حلقه نیز تا پایان زمان فعال بودن خروجی به رنگ سبز تغییر می کند.

بازخورد رنگی هنگام برنامه ریزی و ثبت اثر انگشت

هنگام ورود به حالت تنظیمات، حلقه سنسور به رنگ آبی تغییر می کند و دستگاه آماده دریافت ادامه فرمان می شود.

در فرآیند ثبت اثر انگشت نیز تغییر رنگ حلقه مراحل مختلف دریافت نمونه و ثبت موفق را به مدیر نشان می دهد.

هر بار فشردن کلید ریموت مدیریتی نیز با صدای Beep توسط دستگاه تأیید می شود.

زمان فعال بودن خروجی با کارت یا اثر انگشت

پس از شناسایی موفق کارت یا اثر انگشت، خروجی های مجاز همان کاربر برای مدت تعیین شده فعال می شوند.

این زمان در بازه ۳ تا ۱۰ ثانیه قابل تنظیم است.

کاربر در همین مدت می تواند یکی از توقف های مجاز خود را انتخاب کند.

Bypass مستقل هر یک از ۱۶ خروجی

هر خروجی می تواند مستقل در وضعیت آزاد قرار گیرد.

برای مثال ممکن است:

• GF همیشه آزاد باشد.
• P۱ برای همه ساکنان مجاز باشد.
• P۲ فقط برای کاربران مشخص فعال شود.
• طبقات مسکونی همچنان با کارت یا اثر انگشت کنترل شوند.

در شرایط خاص مانند تعمیرات یا اسباب کشی نیز امکان آزاد کردن همه خروجی ها وجود دارد.

Bypass با تعلیق کاربر تفاوت دارد

در Bypass، محدودیت خود خروجی برداشته می شود.

اما هنگام تعلیق کارت یا اثر انگشت، فقط مجوز همان فرد تغییر می کند و سایر کاربران همچنان طبق سطح دسترسی خود از سیستم استفاده می کنند.

این دو قابلیت برای دو سناریوی کاملاً متفاوت مدیریتی هستند.

نمایشگر OLED با تاریخ و ساعت شمسی

مدل ۱۰۴۳ دارای نمایشگر OLED است.

در ردیف بالا سال، ماه، روز و روز هفته با فونت کوچک تر نمایش داده می شوند.

در ردیف پایین نیز ساعت و دقیقه با فونت بزرگ تر قرار دارند.

تقویم دستگاه شمسی است و هنگام بررسی اطلاعات زمانی و گزارش ها، مدیر نیازی به تبدیل تاریخ میلادی ندارد.

گزارش تردد با Micro SD

سوکت Micro SD روی دستگاه وجود دارد.

اگر پروژه به ثبت گزارش تردد نیاز داشته باشد، کارت حافظه بر اساس سفارش و با هزینه جداگانه ارائه می شود.

پس از نصب کارت حافظه، امکان ثبت گزارش های تردد فراهم خواهد شد.

کارت حافظه به صورت پیش فرض همراه دستگاه نیست.

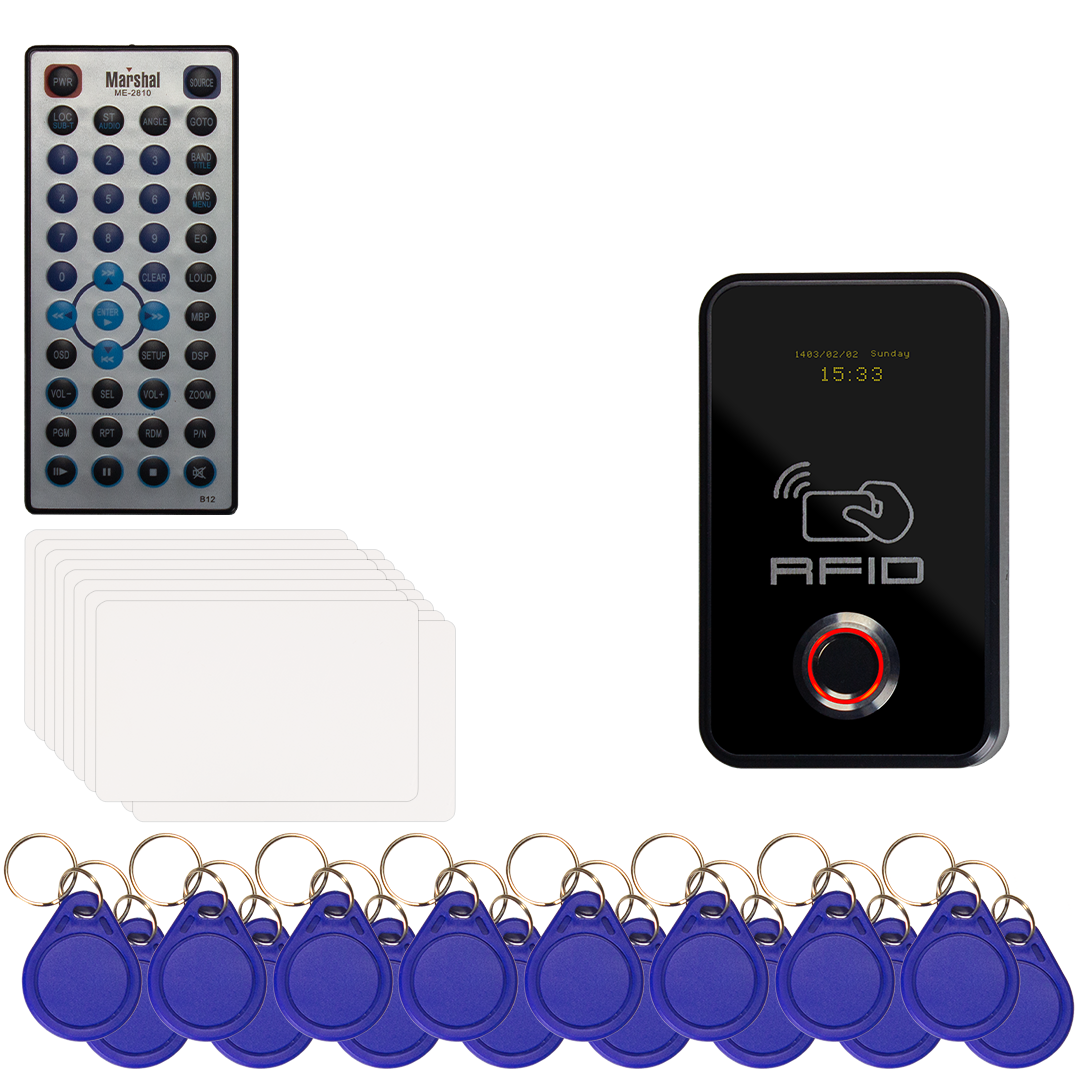

ریموت مادون قرمز مدیریتی

تعریف کارت، ثبت اثر انگشت، تعیین خروجی های مجاز و سایر تنظیمات دستگاه با ریموت مادون قرمز مدیریتی انجام می شود.

دستگاه نیز با صدای Beep، اطلاعات نمایشگر و حلقه نوری، وضعیت فرآیند برنامه ریزی را به مدیر اعلام می کند.

قاب روکار ABS

یونیت اصلی دستگاه در قاب ABS روکار با ابعاد تقریبی ۱۸.۲ × ۱۲ سانتی متر و ضخامت حدود ۳.۲ سانتی متر ارائه می شود.

قاب در رنگ های مشکی و نقره ای قابل ارائه است.

معماری توسعه پذیر برای ظرفیت های بالاتر

ساختار خروجی این خانواده به گونه ای طراحی شده است که در ظرفیت های بالاتر نیز ادامه پیدا کند.

• یک برد ۱۶ خروجی → ۱۶ خروجی
• یک برد ۱۶ خروجی + یک برد ۸ خروجی → ۲۴ خروجی
• دو برد ۱۶ خروجی → ۳۲ خروجی

در نتیجه برای پروژه های دارای تعداد توقف بیشتر می توان نسخه های ظرفیت بالاتر همین خانواده را انتخاب کرد.

قابلیت توسعه نرم افزاری

مدل ۱۰۴۳ بر پایه یک پلتفرم اختصاصی و توسعه پذیر طراحی شده است.

در صورت نیاز پروژه، امکان بررسی توسعه امکانات سفارشی مانند نرم افزار Android یا Web Server وجود دارد.

این قابلیت ها بر اساس سفارش پروژه بررسی می شوند و جزو امکانات استاندارد همه دستگاه ها نیستند.

۱۰۴۳ یا ۱۰۴۷؟

اگر ساختمان فقط به کارت نیاز دارد، مدل ۱۰۴۷ نسخه ساده تر این ظرفیت است.

۱۰۴۳ یا مدل ۱۲ خروجی ۱۰۳۹؟

اگر پروژه حداکثر ۱۲ مسیر مستقل دارد، نسخه ۱۲ خروجی می تواند ظرفیت متناسب تری باشد:

اکسس کنترل اثر انگشتی و کارتی ۱۲ خروجی – مدل ۱۰۳۹

اگر تعداد مسیرهای مستقل بیش از ۱۲ عدد است، مدل ۱۰۴۳ ظرفیت بیشتری در اختیار پروژه قرار می دهد.

اگر ریموت مهمان هم می خواهید

اگر علاوه بر کارت و اثر انگشت، هر واحد باید بتواند توقف مربوط به مهمان خود را به صورت زمان دار آزاد کند:

اکسس کنترل ۱۶ خروجی کارتی و اثر انگشتی با ریموت مهمان – مدل ۸۹۰

اگر ساختمان لابی من دارد

اگر نگهبان یا پذیرش باید بتواند فقط مقصد مراجعه کنندگان را از میان ۱۶ خروجی آزاد کند:

اکسس کنترل ۱۶ خروجی کارتی و اثر انگشتی با ریموت لابی من – مدل ۸۸۸

اگر ۱۶ خروجی کافی نیست

برای پروژه هایی که بیش از ۱۶ مسیر مستقل تحت کنترل دارند، نسخه ۲۴ خروجی همین ترکیب نیز قابل انتخاب است:

اکسس کنترل اثر انگشتی و کارتی ۲۴ خروجی – مدل ۱۰۴۶

مشخصات فنی مدل ۱۰۴۳

سؤالات متداول

مدل ۱۰۴۳ چند اثر انگشت ذخیره می کند؟

تا ۲۰۰ اثر انگشت قابل تعریف است.

ظرفیت کارت و تگ چقدر است؟

تا ۱۰۰۰ کارت یا تگ MIFARE با فرکانس ۱۳.۵۶MHz.

آیا اثر انگشت معتبر تمام ۱۶ خروجی را فعال می کند؟

خیر. فقط خروجی هایی فعال می شوند که برای همان کاربر مجاز شده اند.

آیا یک نفر می تواند هم کارت و هم اثر انگشت داشته باشد؟

بله. در محدوده کاربران اثر انگشتی می توان کارت و اثر انگشت همان فرد را در ساختار مدیریتی مشترک نگهداری کرد.

آیا کارت و اثر انگشت مستقل از هم قابل تعلیق هستند؟

بله. هر روش را می توان جداگانه یا هم زمان مدیریت کرد.

برای تعلیق اثر انگشت حضور شخص لازم است؟

خیر. با مشخص بودن Index، دسترسی بدون حضور کاربر قابل مدیریت است.

برای تعلیق کارت باید کارت از کاربر گرفته شود؟

خیر. در صورت مشخص بودن Index، حضور فیزیکی کارت ضروری نیست.

آیا توقف های مجاز بعداً قابل تغییر هستند؟

بله. بدون تعویض کارت یا ثبت مجدد اثر انگشت می توان خروجی های مجاز را تغییر داد.

آیا وضعیت هر خروجی روی برد قابل مشاهده است؟

بله. در کنار هر رله LED آبی مستقل وجود دارد و LED قرمز نیز وضعیت تغذیه برد را نشان می دهد.

آیا می توان یک توقف را همیشه آزاد گذاشت؟

بله. هر خروجی قابلیت Bypass مستقل دارد.

زمان فعال بودن خروجی بعد از کارت یا اثر انگشت چقدر است؟

بین ۳ تا ۱۰ ثانیه قابل تنظیم است.

آیا دستگاه گزارش تردد دارد؟

با نصب کارت حافظه Micro SD امکان ثبت گزارش تردد فراهم می شود.

آیا کارت حافظه همراه دستگاه است؟

خیر. کارت حافظه بر اساس نیاز مشتری و با هزینه جداگانه ارائه می شود.

آیا تاریخ دستگاه شمسی است؟

بله. تاریخ شمسی، روز هفته و ساعت روی نمایشگر OLED دستگاه نمایش داده می شوند.

اگر ۱۶ خروجی کافی نباشد چه مدلی مناسب است؟

برای پروژه هایی با بیش از ۱۶ مسیر مستقل باید نسخه ۲۴ یا ۳۲ خروجی بررسی شود.

گارانتی محصول چند سال است؟

این محصول دارای ۵ سال گارانتی است.

مطالعه بیشتر

جمع بندی

اکسس کنترل اثر انگشتی و کارتی ۱۶ خروجی روکار آسانسور مدل ۱۰۴۳ برای پروژه هایی مناسب است که بیش از ۱۲ مسیر مستقل دارند و در عین حال می خواهند کاربران دائمی بدون نیاز به همراه داشتن کارت و با اثر انگشت نیز از آسانسور استفاده کنند.

۱۶ خروجی مستقل، برد ۱۶ رله با LED وضعیت مجزای هر خروجی، ظرفیت ۱۰۰۰ کارت و تگ MIFARE، ۲۰۰ اثر انگشت، تعریف چند توقف مجاز برای هر کاربر، مدیریت مستقل کارت و اثر انگشت، امکان تعلیق بدون حضور کاربر، Bypass مستقل خروجی ها، نمایشگر OLED با تاریخ شمسی، گزارش گیری با Micro SD، معماری توسعه پذیر و ۵ سال گارانتی از قابلیت های اصلی مدل ۱۰۴۳ هستند.

اگر پروژه شما به کنترل تعداد بیشتری از توقف ها نیاز دارد و راحتی ورود با اثر انگشت نیز برای کاربران دائمی اهمیت دارد، مدل ۱۰۴۳ ترکیب مناسبی از کنترل دقیق طبقات و استفاده روزمره ساده تر ارائه می دهد.
