اکسس کنترل (محدودکننده تردد) کارتی روکار ۱۶ خروجی آسانسور

اکسس کنترل کارتی ۱۶ خروجی روکار آسانسور

اکسس کنترل کارتی روکار ۱۶ خروجی آسانسور مدل ۱۰۴۷ برای ساختمان هایی طراحی شده است که تعداد بیشتری از توقف ها یا مسیرهای آسانسور باید به صورت مستقل کنترل شوند و هر کاربر فقط به طبقات یا توقف های مجاز خودش دسترسی داشته باشد.

این دستگاه با کارت و تگ MIFARE فرکانس ۱۳.۵۶MHz کار می کند، امکان تعریف تا ۱۰۰۰ کارت یا تگ را دارد و برای هر کاربر می توان یک یا چند خروجی از میان ۱۶ خروجی مستقل سیستم را مجاز کرد.

بنابراین داشتن کارت معتبر به معنی آزاد شدن تمام طبقات نیست؛ سیستم بعد از شناسایی هر کارت، فقط خروجی هایی را فعال می کند که برای همان کاربر تعریف شده اند.

اکسس کنترل ۱۶ خروجی برای چه پروژه ای مناسب است؟

مدل ۱۰۴۷ برای پروژه هایی مناسب است که تعداد مسیرهای مستقل آنها از ظرفیت مدل های ۸ یا ۱۲ خروجی بیشتر است.

برای مثال یک ساختمان می تواند دارای توقف های زیر باشد:

• P۲
• P۱
• GF
• طبقات ۱ تا ۱۲
• R

در این مثال در مجموع ۱۶ مسیر مستقل وجود دارد و هرکدام می توانند به یکی از خروجی های سیستم اختصاص داده شوند.

این فقط یک نمونه است؛ نگاشت واقعی خروجی ها بر اساس تعداد و ساختار توقف های هر پروژه انجام می شود.

۱۶ خروجی یعنی ۱۶ مسیر مستقل، نه الزاماً ۱۶ طبقه

عدد ۱۶ در نام محصول بیانگر تعداد خروجی های مستقل قابل کنترل است.

پارکینگ، زیرزمین، همکف، بام یا هر مسیر دیگری که باید به صورت مستقل محدود شود می تواند یکی از این خروجی ها باشد.

همچنین ممکن است بعضی توقف ها همیشه آزاد باشند و اصلاً نیازی به کنترل نداشته باشند.

بنابراین برای انتخاب ظرفیت صحیح، تعداد واقعی مسیرهایی را بشمارید که قرار است مستقل از یکدیگر کنترل شوند.

سناریوی واقعی؛ ساکن فقط به پارکینگ و طبقه خودش دسترسی دارد

فرض کنید ساکن طبقه دهم یک واحد پارکینگ در P۱ دارد.

برای کارت او می توان فقط این توقف ها را مجاز کرد:

• P۱
• GF
• طبقه ۱۰

بعد از ارائه کارت معتبر، تنها همین خروجی ها برای مدت مشخص فعال می شوند.

شستی طبقات دیگر حتی با وجود معتبر بودن کارت، برای این شخص فعال نخواهند شد.

این دقیقاً همان تفاوت اصلی اکسس کنترل چندخروجی با یک کارتخوان تک خروجی است.

هر کارت می تواند به یک یا چند توقف دسترسی داشته باشد

مدل ۱۰۴۷ به ساختار «یک کارت = یک طبقه» محدود نیست.

برای هر فرد می توان متناسب با نیاز واقعی ساختمان چند خروجی مجاز تعریف کرد.

برای مثال:

• P۱ + GF + طبقه ۷ → ساکن طبقه ۷
• P۲ + P۱ + GF + طبقه خودش → ساکن دارای دو پارکینگ
• پارکینگ + هر دو طبقه اختصاصی → مالک دوبلکس
• همه توقف ها → مدیر ساختمان
• فقط توقف های موردنیاز → نیروی خدماتی

این مجوزها برای هر کاربر به صورت مستقل ذخیره می شوند.

ساختمان های بلندتر؛ جایی که ۱۶ خروجی معنا پیدا می کند

در ساختمان های دارای تعداد توقف بیشتر، استفاده از یک خروجی مشترک نمی تواند مشخص کند هر ساکن به کدام طبقات مجاز است.

مدل ۱۰۴۷ این امکان را فراهم می کند که حداکثر ۱۶ مسیر به صورت مستقل کنترل شوند.

به همین دلیل برای ساختمان های مسکونی بلندتر، مجتمع های چندواحدی، ساختمان های اداری و پروژه هایی که پارکینگ ها و طبقات متعددی دارند، ساختار ۱۶ خروجی انعطاف بیشتری ایجاد می کند.

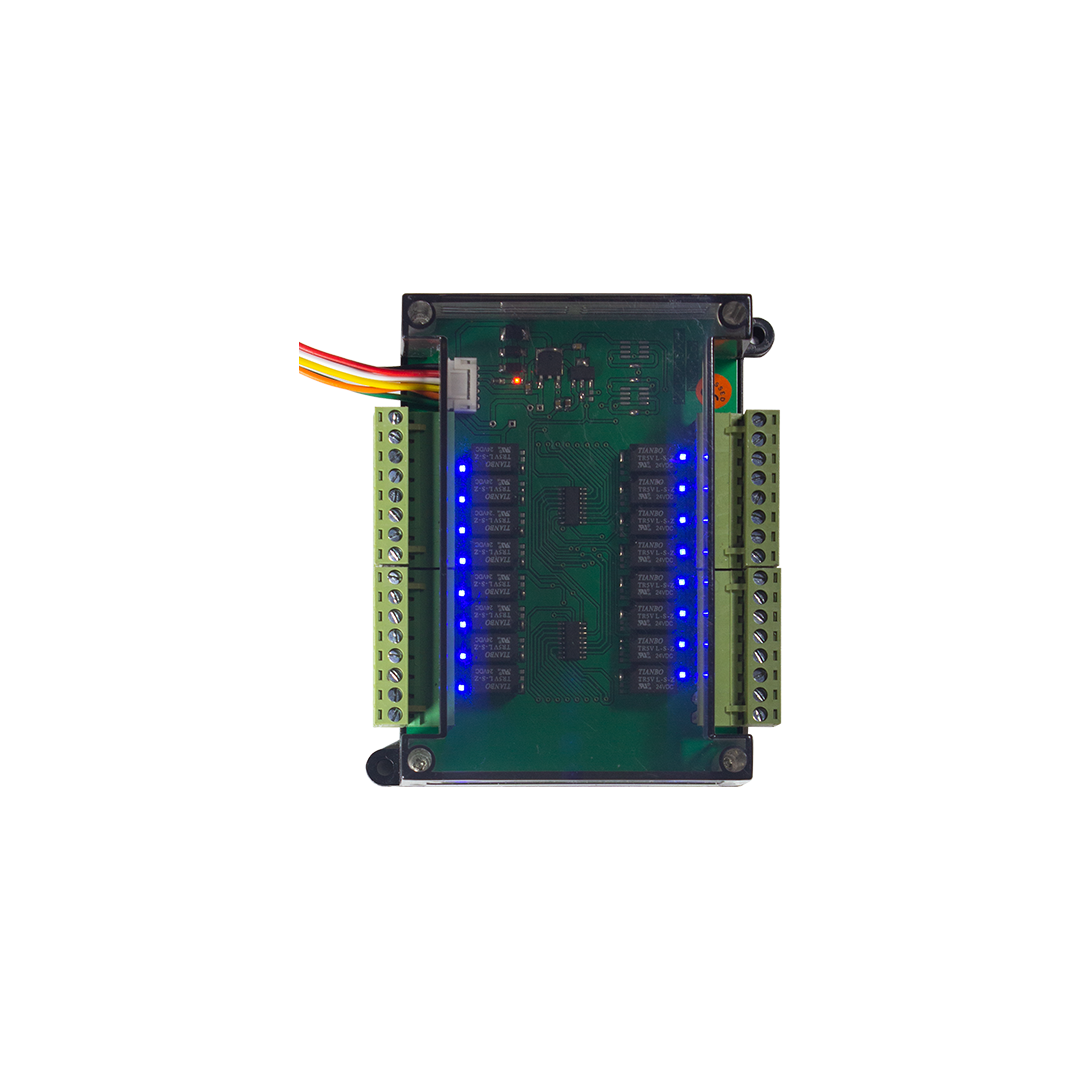

برد رله ۱۶ خروجی؛ بخش اجرایی سیستم

در این مدل، یونیت اصلی اکسس کنترل از بخش رله ها جداست.

یونیت اصلی به صورت روکار در دسترس کاربر قرار می گیرد و برد رله ۱۶ خروجی در داخل پنل یا فضای فنی مناسب نصب می شود.

هر رله یکی از مسیرهای مستقل پروژه را کنترل می کند.

این جداسازی باعث می شود بخش اصلی اعمال محدودیت در فضای فنی و دور از دسترس کاربران عادی قرار داشته باشد.

LED مستقل برای مشاهده وضعیت هر خروجی

در کنار هر رله روی برد ۱۶ خروجی یک LED آبی وجود دارد که وضعیت همان خروجی را نشان می دهد.

این قابلیت هنگام نصب، تست، سرویس و عیب یابی برای نصاب بسیار کاربردی است؛ زیرا می توان مشاهده کرد کدام خروجی در همان لحظه فعال شده است.

یک LED قرمز تغذیه نیز وضعیت برق برد را نمایش می دهد.

بنابراین نصاب در زمان راه اندازی فقط به صدای عملکرد رله متکی نیست و یک بازخورد دیداری مستقل برای هر کانال در اختیار دارد.

ابعاد بخش رله ۱۶ خروجی

ابعاد تقریبی بخش رله ۱۶ خروجی:

۱۲.۵ × ۱۰.۵ × ۴ سانتی متر

است.

این بخش در محل مناسب داخل پنل یا فضای فنی پروژه نصب می شود.

معماری توسعه پذیر برای ظرفیت های بالاتر

برد رله این خانواده با معماری توسعه پذیر طراحی شده است.

بنابراین همین پلتفرم در مدل های دارای خروجی بیشتر نیز ادامه پیدا می کند.

برای مثال:

• یک برد ۱۶ خروجی → مدل ۱۶ خروجی
• یک برد ۱۶ خروجی + یک برد ۸ خروجی → مدل ۲۴ خروجی
• دو برد ۱۶ خروجی → مدل ۳۲ خروجی

این ساختار باعث می شود پروژه بتواند متناسب با تعداد واقعی توقف های خود، ظرفیت مناسب را انتخاب کند.

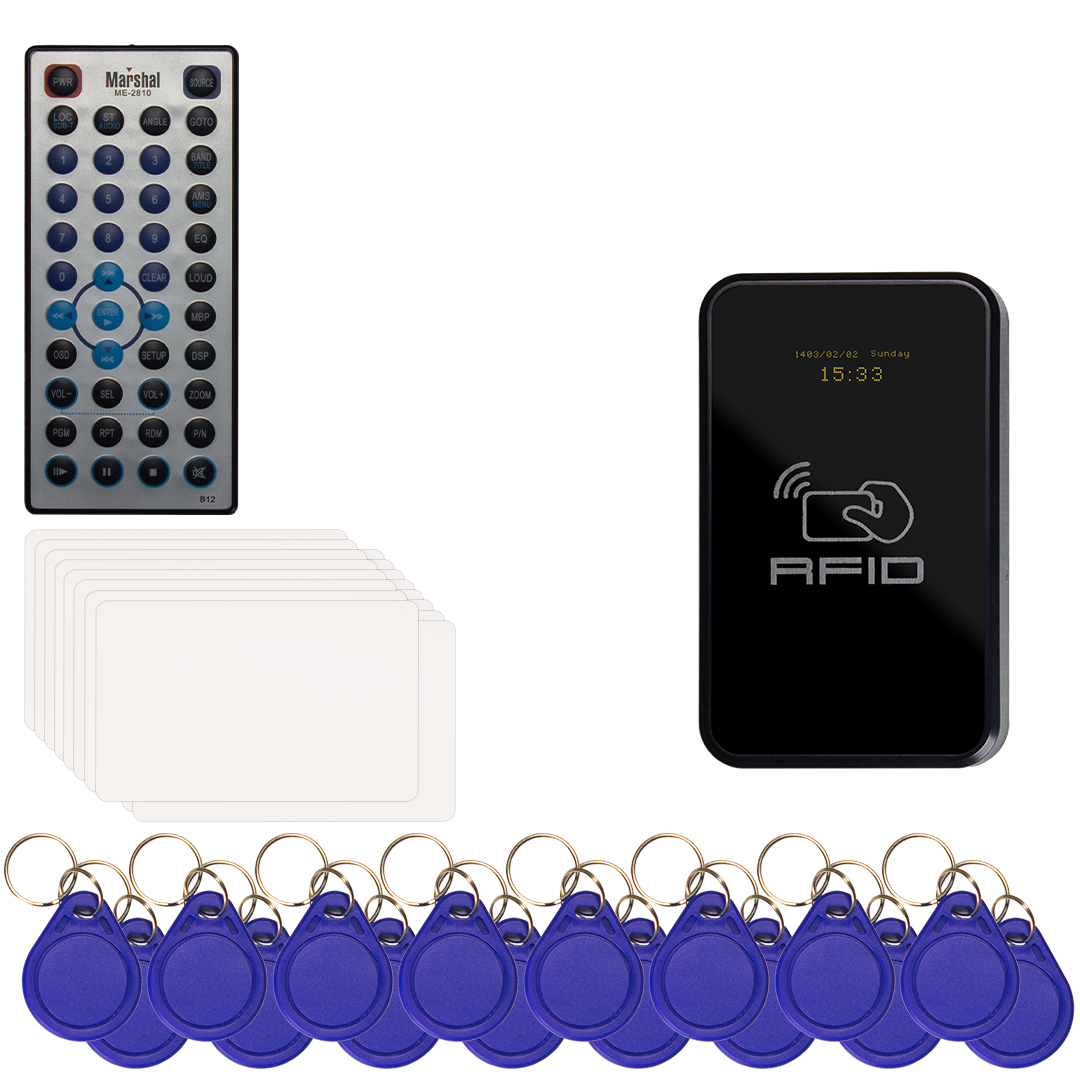

۱۰۰۰ کارت و تگ MIFARE ۱۳.۵۶MHz

مدل ۱۰۴۷ امکان تعریف تا ۱۰۰۰ کارت یا تگ را دارد.

دستگاه با کارت/تگ مایفر، کارت/تگ MIFARE و کارت یا تگ با فرکانس ۱۳.۵۶MHz کار می کند.

هر کارت با یک Index مشخص در حافظه ثبت می شود و خروجی های مجاز آن نیز قابل تعیین هستند.

مدیریت کاربران بر اساس Index

هر کاربر در حافظه دستگاه یک Index مشخص دارد.

برای مثال مدیر می تواند ثبت کند:

Index ۵۶۳ → واحد ۲۰ → مهدی احمدی → P۱ + GF + طبقه ۱۰

این ساختار مخصوصاً در ساختمان های بزرگ که تعداد کاربران زیاد است اهمیت دارد.

مدیر در هر زمان می داند هر کارت متعلق به چه شخصی است و کدام توقف ها برای او مجاز شده اند.

مدیریت بدون اپلیکیشن با فایل Excel

برای استفاده از دستگاه وجود اپلیکیشن الزامی نیست.

در پروژه هایی که نسخه نرم افزاری سفارش داده نمی شود، توصیه می شود مدیر اطلاعات حافظه دستگاه را در یک فایل Excel ثبت کند.

برای هر کارت می توان موارد زیر را نگهداری کرد:

• Index
• شماره واحد
• نام و نام خانوادگی
• کد کارت یا تگ
• توقف های مجاز

این فایل به عنوان دفتر مدیریت کاربران عمل می کند و تغییر یا تعلیق مجوزها را بسیار ساده تر می سازد.

تغییر طبقات مجاز بدون تعویض کارت

اگر شرایط یک کاربر تغییر کند، نیازی نیست کارت جدیدی صادر شود.

برای مثال اگر یک پارکینگ جدید به واحد اختصاص پیدا کند، همان خروجی به مجوزهای کارت فعلی اضافه می شود.

اگر دسترسی قبلی نیز دیگر موردنیاز نباشد، همان خروجی از مجوزهای کارت حذف خواهد شد.

سناریوی تغییر مستأجر

در ساختمان های بزرگ، تغییر ساکن یا مستأجر اتفاق متداولی است.

با خروج مستأجر قبلی، مدیر می تواند کارت های مربوط به او را از دسترس خارج کند و برای ساکنان جدید کارت های تازه با توقف های موردنیاز تعریف کند.

این فرآیند نیازی به تغییر سیم کشی یا دستکاری خروجی های طبقات ندارد.

تعلیق کارت بدون گرفتن کارت از ساکن

یکی از قابلیت های مهم این پلتفرم امکان مدیریت دسترسی بدون نیاز به کارت فیزیکی است.

اگر مدیر Index کاربر را بداند، می تواند کارت مربوط به همان فرد را بدون حضور او تعلیق کند.

پس از رفع علت محدودیت نیز همان کارت دوباره قابل فعال شدن است.

سناریوی مدیریت حق شارژ در ساختمان بزرگ تر

در ساختمانی با تعداد واحد بیشتر، پیگیری فیزیکی کارت ها می تواند دشوارتر باشد.

فرض کنید یکی از ساکنان نسبت به پرداخت شارژ ساختمان تأخیر دارد.

در ساختمان هایی که مطابق مقررات، مصوبات و سیاست داخلی خود امکان استفاده از محدودسازی تردد را دارند، مدیر می تواند از روی Index کاربر، دسترسی کارت او را بدون مراجعه به واحد و بدون گرفتن کارت موقتاً تعلیق کند.

پس از پرداخت یا رفع مسئله نیز همان مجوز دوباره فعال می شود.

هر عضو خانواده می تواند مستقل مدیریت شود

اگر اعضای خانواده کارت های مستقل داشته باشند، هر کارت Index جداگانه ای دارد.

در نتیجه اعمال محدودیت برای یک شخص الزاماً به معنی غیرفعال کردن تمام کارت های آن واحد نیست.

مدیریت می تواند دقیقاً همان فرد موردنظر را انتخاب کند.

Bypass مستقل هر یک از ۱۶ خروجی

هر خروجی می تواند مستقل در وضعیت آزاد یا Bypass قرار گیرد.

برای مثال:

• GF همیشه آزاد باشد.
• P۱ برای همه ساکنان مجاز باشد.
• P۲ فقط برای دارندگان پارکینگ دوم فعال باشد.
• طبقات مسکونی همچنان تحت کنترل باقی بمانند.

در شرایط خاص مانند تعمیرات یا اسباب کشی نیز امکان آزاد کردن تمام خروجی ها وجود دارد.

Bypass یک طبقه با تعلیق یک کاربر فرق دارد

در حالت Bypass، خود خروجی آزاد می شود و محدودیت آن مسیر موقتاً برداشته می شود.

اما هنگام تعلیق یک کاربر، فقط مجوز همان کارت تغییر می کند و سایر کاربران همچنان مطابق دسترسی های خود از سیستم استفاده می کنند.

این دو قابلیت برای دو سناریوی مدیریتی متفاوت هستند.

نمایشگر OLED با تاریخ و ساعت شمسی

مدل ۱۰۴۷ دارای نمایشگر OLED است.

در ردیف بالای نمایشگر دستگاه، سال، ماه، روز و روز هفته با فونت کوچک تر نمایش داده می شوند.

در ردیف پایین نیز ساعت و دقیقه با فونت بزرگ تر قرار دارند.

تقویم سیستم شمسی است و هنگام بررسی وقایع و گزارش های تردد، مدیر نیازی به تبدیل تاریخ میلادی ندارد.

گزارش گیری تردد با Micro SD

سوکت Micro SD روی دستگاه وجود دارد.

در صورت نیاز پروژه، کارت حافظه بر اساس سفارش و با هزینه جداگانه ارائه می شود.

با نصب کارت حافظه، امکان ثبت گزارش های تردد فراهم خواهد شد.

کارت حافظه به صورت پیش فرض همراه دستگاه نیست.

زمان فعال بودن خروجی با کارت

پس از شناسایی کارت معتبر، خروجی های مجاز همان کاربر برای مدت تعیین شده فعال می شوند.

این زمان در بازه ۳ تا ۱۰ ثانیه قابل تنظیم است.

کاربر در همین مدت می تواند یکی از شستی های مجاز خود را انتخاب کند.

مدیریت دستگاه با ریموت مادون قرمز

تعریف کاربران، تعیین خروجی های مجاز، حذف یا تعلیق کارت ها و سایر تنظیمات دستگاه از طریق ریموت مادون قرمز مدیریتی انجام می شوند.

هر بار فشردن کلید ریموت با صدای Beep توسط دستگاه تأیید می شود و اطلاعات لازم نیز روی نمایشگر دستگاه قابل مشاهده است.

قاب روکار ABS

یونیت اصلی دستگاه در قاب ABS روکار با ابعاد تقریبی ۱۸.۲ × ۱۲ سانتی متر و ضخامت حدود ۳.۲ سانتی متر ارائه می شود.

قاب در رنگ های مشکی و نقره ای قابل ارائه است.

۱۰۴۷ یا مدل ۱۲ خروجی ۱۰۴۲؟

اگر پروژه حداکثر ۱۲ مسیر مستقل دارد، مدل ۱۰۴۲ ظرفیت متناسب تری خواهد داشت.

اگر ریموت مهمان هم نیاز دارید

اگر هر واحد علاوه بر کارت باید بتواند توقف مربوط به مهمان خود را به صورت زمان دار آزاد کند:

اکسس کنترل کارتی ۱۶ خروجی با ریموت مهمان – مدل ۱۰۴۵

اگر ساختمان لابی من دارد

اگر نگهبان یا پذیرش باید بتواند فقط مقصد مراجعه کننده را از میان خروجی های مختلف آزاد کند:

اکسس کنترل کارتی ۱۶ خروجی با ریموت لابی من – مدل ۱۰۴۴

اگر اثر انگشت هم می خواهید

اگر ساکنان علاوه بر کارت باید بتوانند بدون همراه داشتن کارت و با اثر انگشت از آسانسور استفاده کنند:

اکسس کنترل اثر انگشتی و کارتی ۱۶ خروجی – مدل ۱۰۴۳

اگر بیش از ۱۶ خروجی نیاز دارید

برای پروژه هایی که بیش از ۱۶ مسیر مستقل دارند، نسخه های ۲۴ و ۳۲ خروجی همین خانواده در دسترس هستند.

برای مثال:

اکسس کنترل کارتی ۲۴ خروجی – مدل ۱۰۵۰

مشخصات فنی مدل ۱۰۴۷

سؤالات متداول

مدل ۱۰۴۷ چند خروجی مستقل دارد؟

این مدل دارای ۱۶ خروجی مستقل برای کنترل حداکثر ۱۶ مسیر یا توقف مجزا است.

آیا ۱۶ خروجی یعنی دستگاه فقط برای ساختمان ۱۶ طبقه است؟

خیر. پارکینگ، زیرزمین، همکف، بام و سایر مسیرهای مستقل نیز می توانند جزو خروجی ها باشند.

آیا یک کارت می تواند چند طبقه را فعال کند؟

بله. برای هر کارت می توان یک یا چند خروجی مجاز تعریف کرد.

آیا کارت معتبر همه ۱۶ خروجی را فعال می کند؟

خیر. فقط خروجی هایی فعال می شوند که برای همان کاربر مجاز شده اند.

ظرفیت دستگاه چند کارت است؟

تا ۱۰۰۰ کارت یا تگ MIFARE با فرکانس ۱۳.۵۶MHz.

آیا وضعیت رله ها روی برد قابل مشاهده است؟

بله. در کنار هر رله یک LED آبی برای نمایش وضعیت همان خروجی وجود دارد و LED قرمز نیز وضعیت تغذیه برد را نشان می دهد.

آیا برای تعلیق کارت باید کارت را از ساکن گرفت؟

خیر. در صورت مشخص بودن Index، دسترسی کارت بدون حضور فیزیکی آن قابل مدیریت است.

آیا توقف های مجاز یک کاربر بعداً قابل تغییر هستند؟

بله. بدون تعویض کارت می توان خروجی های مجاز آن را تغییر داد.

آیا می توان یک طبقه را همیشه آزاد گذاشت؟

بله. هر خروجی قابلیت Bypass مستقل دارد.

آیا همه خروجی ها را می توان موقتاً آزاد کرد؟

بله. امکان Bypass کلی برای شرایط خاص وجود دارد.

زمان فعال بودن خروجی پس از کارت چقدر است؟

در بازه ۳ تا ۱۰ ثانیه قابل تنظیم است.

آیا دستگاه تاریخ شمسی دارد؟

بله. تاریخ شمسی، روز هفته و ساعت روی نمایشگر OLED نمایش داده می شوند.

آیا گزارش تردد دارد؟

با نصب کارت حافظه Micro SD امکان ثبت گزارش تردد فراهم می شود.

آیا کارت حافظه همراه دستگاه است؟

خیر. سوکت Micro SD روی دستگاه وجود دارد و کارت حافظه بر اساس نیاز مشتری با هزینه جداگانه ارائه می شود.

اگر ۱۶ خروجی کافی نباشد چه باید کرد؟

برای پروژه های بزرگ تر می توان نسخه های ۲۴ یا ۳۲ خروجی همین خانواده را انتخاب کرد.

آیا بعداً می توان اثر انگشت یا ریموت به سیستم اضافه کرد؟

پلتفرم دستگاه توسعه پذیر است و امکان بررسی ارتقا و تجهیز آن بر اساس سفارش پروژه وجود دارد.

گارانتی محصول چند سال است؟

این محصول دارای ۵ سال گارانتی است.

مطالعه بیشتر

• ریموت مهمان آسانسور
• اکسس کنترل چندخروجی آسانسور
• اکسس کنترل آسانسور در ساختمان های چندواحدی
• راهنمای سیم کشی اکسس کنترل آسانسور
• ریموت لابی من آسانسور

جمع بندی

اکسس کنترل کارتی ۱۶ خروجی روکار آسانسور مدل ۱۰۴۷ برای پروژه هایی مناسب است که بیش از ۱۲ مسیر مستقل دارند و لازم است دسترسی هر کاربر به توقف های مجاز خودش محدود شود.

۱۶ خروجی مستقل، برد ۱۶ رله با LED وضعیت مجزا برای هر خروجی، ظرفیت ۱۰۰۰ کارت و تگ MIFARE، امکان تعریف چند توقف برای هر کاربر، تعلیق کارت بدون حضور فیزیکی آن، Bypass مستقل خروجی ها، نمایشگر OLED با تاریخ شمسی، گزارش گیری با Micro SD، معماری توسعه پذیر و ۵ سال گارانتی از قابلیت های اصلی این محصول هستند.

اگر پروژه شما به کنترل تعداد بیشتری از توقف ها نیاز دارد و در عین حال می خواهید ساختار سیستم برای توسعه آینده نیز انعطاف داشته باشد، مدل ۱۰۴۷ نقطه ورود اصلی به ظرفیت های ۱۶ خروجی و بالاتر این خانواده است.
