اکسس کنترل (محدودکننده تردد) کارتی روکار ۳۲ خروجی آسانسور

اکسس کنترل کارتی ۳۲ خروجی روکار آسانسور

اکسس کنترل کارتی روکار ۳۲ خروجی آسانسور مدل ۱۰۵۴ برای برج ها و پروژه هایی طراحی شده است که تعداد زیادی از توقف ها یا مسیرهای آسانسور باید به صورت مستقل کنترل شوند و هر کاربر فقط به توقف های مجاز خودش دسترسی داشته باشد.

این دستگاه با کارت و تگ MIFARE فرکانس ۱۳.۵۶MHz کار می کند، امکان تعریف تا ۱۰۰۰ کارت یا تگ را دارد و برای هر کاربر می توان یک یا چند خروجی از میان ۳۲ خروجی مستقل سیستم را مجاز کرد.

در نتیجه معتبر بودن کارت به معنی دسترسی به تمام ساختمان نیست؛ سیستم پس از شناسایی کارت فقط خروجی هایی را فعال می کند که برای همان کاربر تعریف شده اند.

۳۲ خروجی برای چه پروژه هایی طراحی شده است؟

مدل ۱۰۵۴ زمانی مطرح می شود که تعداد مسیرهای مستقل پروژه از ظرفیت ۲۴ خروجی عبور کرده باشد.

این ظرفیت می تواند در برج های مرتفع، ساختمان های دارای چندین زیرزمین و پارکینگ، مجتمع های بزرگ مسکونی یا اداری و پروژه هایی با تعداد زیاد توقف کاربرد داشته باشد.

ملاک انتخاب دستگاه، تعداد مسیرهایی است که واقعاً باید مستقل از یکدیگر کنترل شوند.

۳۲ خروجی یعنی ۳۲ مسیر مستقل؛ نه الزاماً ۳۲ طبقه

عدد ۳۲ نشان دهنده تعداد خروجی های مستقل سیستم است.

پارکینگ، زیرزمین، همکف، بام، طبقه خدماتی و سایر توقف هایی که نیاز به کنترل مستقل دارند نیز در این شمارش قرار می گیرند.

بنابراین یک ساختمان ممکن است کمتر از ۳۲ طبقه روی زمین داشته باشد اما با احتساب پارکینگ ها، لابی، بام و مسیرهای خدماتی به ظرفیت ۳۲ خروجی نیاز پیدا کند.

سناریوی واقعی؛ برج بزرگ با چند پارکینگ

فرض کنید یک برج دارای چند طبقه پارکینگ، همکف، تعداد زیادی طبقه مسکونی و بام است.

یکی از ساکنان طبقه بیست وپنجم دارای پارکینگ در B۲ است.

برای کارت او می توان فقط این توقف ها را تعریف کرد:

• B۲
• GF
• طبقه ۲۵

هنگامی که کارت معتبر او خوانده می شود، فقط همین خروجی ها برای مدت تعیین شده فعال خواهند شد.

حتی در یک سیستم ۳۲ خروجی، کارت این شخص مجوز استفاده از سایر مسیرها را ایجاد نمی کند.

ظرفیت بالاتر دستگاه به معنی دسترسی بیشتر کاربران نیست؛ هر فرد همچنان فقط مجوزهای تعریف شده خودش را دریافت می کند.

هر کارت می تواند به چند توقف دسترسی داشته باشد

مدل ۱۰۵۴ به ساختار «یک کارت = یک طبقه» محدود نیست.

برای هر کاربر می توان یک یا چند خروجی مجاز تعریف کرد.

برای مثال:

• B۱ + GF + طبقه ۱۸ → ساکن طبقه ۱۸
• B۲ + B۱ + GF + طبقه خودش → دارنده دو پارکینگ
• پارکینگ + دو طبقه اختصاصی → مالک دوبلکس
• مجموعه گسترده تری از توقف ها → مدیر ساختمان
• پارکینگ ها + بام + مسیرهای خدماتی موردنیاز → نیروی تأسیسات

سطح دسترسی هر کارت مستقل از سایر کاربران تعریف می شود.

ساختار واقعی ۳۲ خروجی؛ دو برد ۱۶ خروجی

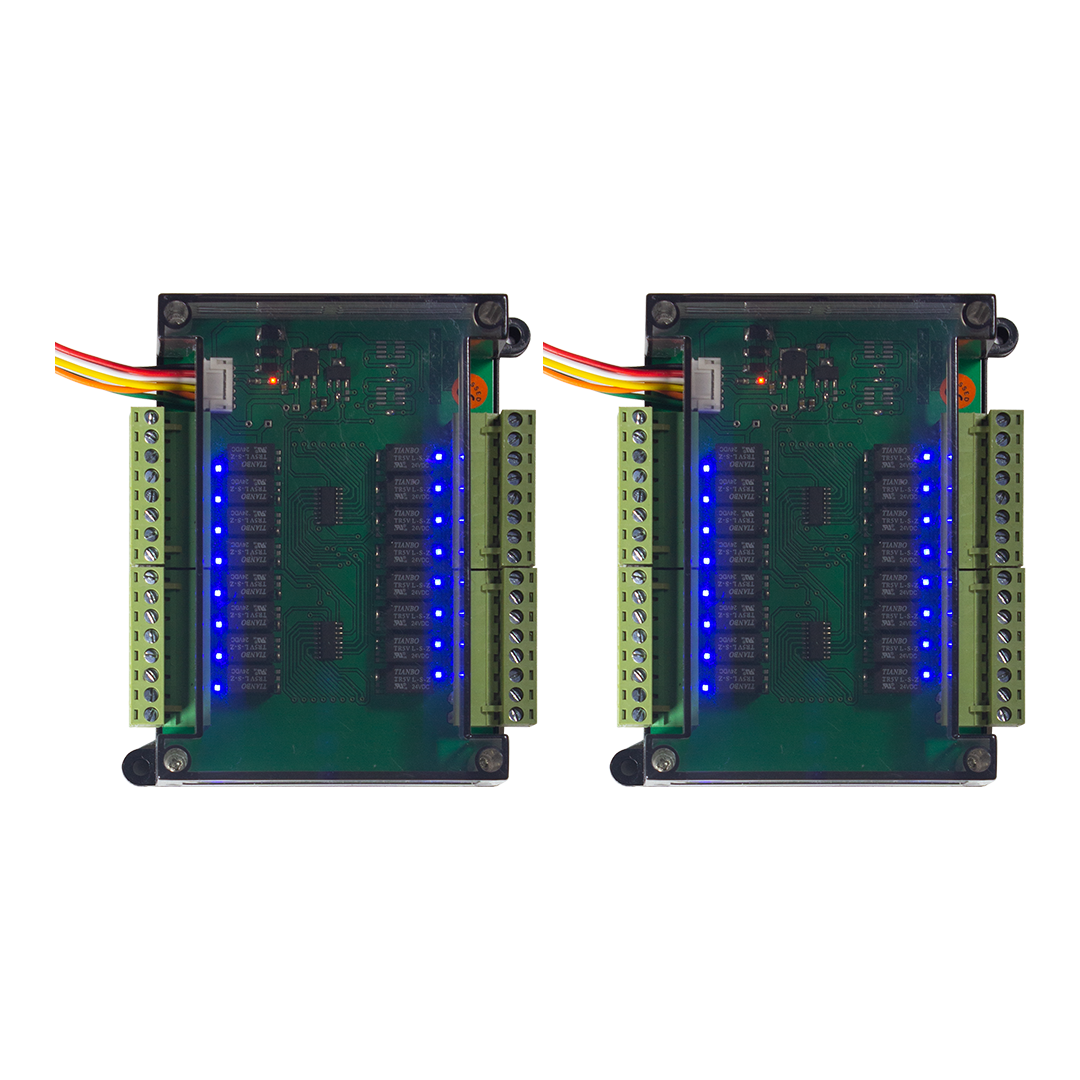

در مدل ۱۰۵۴، ظرفیت ۳۲ خروجی با استفاده از دو برد رله ۱۶ خروجی ایجاد می شود.

• ۱۶ خروجی مستقل → برد اول
• ۱۶ خروجی مستقل → برد دوم
• ۳۲ خروجی مستقل → مجموع

این دو برد تحت کنترل پلتفرم اصلی سیستم قرار می گیرند و امکان کنترل مستقل ۳۲ مسیر را فراهم می کنند.

معماری توسعه پذیر خانواده اکسس کنترل

ساختار این خانواده به صورت مرحله ای توسعه پیدا می کند:

• یک برد ۱۶ خروجی → ۱۶ خروجی
• یک برد ۱۶ خروجی + یک برد ۸ خروجی → ۲۴ خروجی
• دو برد ۱۶ خروجی → ۳۲ خروجی

بنابراین مدل ۱۰۵۴ بالاترین ظرفیت فعلی ارائه شده در این خانواده محسوب می شود و برای پروژه هایی طراحی شده که تعداد مسیرهای مستقل آنها از ظرفیت نسخه ۲۴ خروجی عبور کرده است.

دو برد رله؛ بخش اجرایی سیستم

یونیت اصلی دستگاه به صورت روکار در محل مناسب نصب می شود، اما دو برد رله ۱۶ خروجی در داخل پنل یا فضای فنی پروژه قرار می گیرند.

این جداسازی باعث می شود بخش اصلی اعمال محدودیت از دسترس کاربران عادی دور باشد.

در پروژه ای با ۳۲ خروجی، جانمایی صحیح بردهای رله و سیم کشی منظم اهمیت بیشتری دارد و باید متناسب با ساختار واقعی تابلو و پروژه انجام شود.

LED مستقل برای مشاهده وضعیت هر خروجی

در کنار هر رله روی بردهای ۱۶ خروجی یک LED آبی وجود دارد که وضعیت همان خروجی را نمایش می دهد.

بنابراین تکنسین هنگام نصب، تست یا سرویس می تواند به صورت دیداری مشاهده کند کدام کانال فعال شده است.

این قابلیت در یک سیستم دارای ۳۲ مسیر اهمیت زیادی دارد؛ زیرا بررسی سریع خروجی ها را ساده تر می کند.

هر برد نیز دارای LED قرمز تغذیه است.

ابعاد بردهای رله

ابعاد تقریبی باکس هر برد ۱۶ خروجی:

۱۲.۵ × ۱۰.۵ × ۴ سانتی متر

است.

در مدل ۱۰۵۴ دو مجموعه از این بردهای ۱۶ خروجی در بخش فنی پروژه استفاده می شوند.

۱۰۰۰ کارت و تگ MIFARE ۱۳.۵۶MHz

مدل ۱۰۵۴ امکان تعریف تا ۱۰۰۰ کارت یا تگ را دارد.

دستگاه با کارت/تگ مایفر، کارت/تگ MIFARE و کارت یا تگ RFID فرکانس ۱۳.۵۶MHz کار می کند.

هر کارت در یک Index مشخص ثبت شده و خروجی های مجاز آن نیز قابل تعیین هستند.

مدیریت ۱۰۰۰ کاربر در یک پروژه بزرگ

در پروژه هایی که به ۳۲ خروجی نیاز دارند، معمولاً تعداد کاربران نیز زیاد است.

به همین دلیل ساختار Index دستگاه نقش مهمی در مدیریت منظم کاربران دارد.

کارت ها در Indexهای ۰۰۰ تا ۹۹۹ ثبت می شوند.

مدیر می تواند در فایل مدیریتی خود مشخص کند هر Index متعلق به چه شخصی است و چه خروجی هایی برای او مجاز شده اند.

مثال مدیریت یک کاربر

برای نمونه:

Index ۸۲۴ → واحد ۵۶ → مهدی رضایی → B۲ + GF + طبقه ۲۵

اگر بعداً پارکینگ دیگری به این واحد اختصاص پیدا کند، نیازی به صدور کارت جدید نیست و فقط سطح دسترسی همان Index تغییر داده می شود.

مدیریت بدون اپلیکیشن با فایل Excel

برای استفاده اصلی از دستگاه وجود اپلیکیشن الزامی نیست.

در پروژه هایی که نسخه نرم افزاری سفارش داده نشده است، پیشنهاد می شود اطلاعات کاربران مطابق Indexهای دستگاه در فایل Excel نگهداری شوند.

برای هر کارت می توان موارد زیر را ثبت کرد:

• Index
• شماره واحد
• نام و نام خانوادگی
• کد کارت یا تگ
• توقف ها یا خروجی های مجاز

در یک برج بزرگ، این فایل می تواند مرجع اصلی مدیر برای تغییر دسترسی، تعلیق کارت گمشده و مدیریت تغییر ساکنان باشد.

تغییر توقف های مجاز بدون تعویض کارت

اگر شرایط یک کاربر تغییر کند، لازم نیست کارت تازه ای برای او تعریف شود.

برای مثال می توان:

• پارکینگ جدیدی به دسترسی او اضافه کرد.
• پارکینگ قبلی را حذف کرد.
• دسترسی بام را برای مدیر ساختمان فعال کرد.
• یک مسیر خدماتی را به کارت تکنسین اضافه کرد.
• یک توقف قبلی را از مجوز کاربر حذف کرد.

در تمام این موارد همان کارت قبلی باقی می ماند و فقط سطح دسترسی آن تغییر می کند.

سناریوی تغییر مستأجر در برج

در یک برج بزرگ، جابه جایی ساکنان یا مستأجران بخشی از فرآیند معمول مدیریت ساختمان است.

پس از خروج مستأجر قبلی، مدیر می تواند دسترسی کارت او را متوقف کند و برای ساکن جدید کارت دیگری با مجوزهای همان واحد تعریف نماید.

برای این تغییر نیازی به تغییر سیم کشی طبقات یا ساختار خروجی ها نیست.

تعلیق کارت بدون گرفتن کارت از کاربر

برای محدود کردن دسترسی یک فرد، نیازی نیست کارت فیزیکی او در اختیار مدیر باشد.

اگر Index مربوط به شخص مشخص باشد، کارت بدون حضور فیزیکی آن قابل تعلیق است.

بعداً نیز همان کارت قابل فعال سازی مجدد خواهد بود.

سناریوی کارت گمشده در برج

اگر یک ساکن کارت خود را گم کند، مدیر با استفاده از اطلاعات ثبت شده می تواند Index همان کارت را شناسایی کند.

سپس دسترسی کارت گمشده بدون نیاز به در اختیار داشتن خود کارت متوقف می شود.

پس از آن می توان کارت دیگری برای همان کاربر تعریف کرد.

در یک پروژه بزرگ با صدها کاربر، ثبت منظم Indexها اهمیت زیادی در مدیریت چنین شرایطی دارد.

سناریوی مدیریت حق شارژ

در ساختمان هایی که مطابق مقررات، مصوبات و سیاست داخلی خود امکان اعمال محدودیت دسترسی را دارند، مدیر می تواند کارت یک کاربر را بر اساس Index مدیریت کند.

برای مثال در صورت وجود مبنای لازم برای اعمال محدودیت، کارت فرد بدون مراجعه به واحد و بدون پس گرفتن کارت قابل تعلیق است.

پس از رفع موضوع نیز همان کارت دوباره فعال می شود.

محدودیت یک فرد، نه تمام خانواده

اگر اعضای خانواده کارت های مجزا داشته باشند، هر کارت Index مستقل دارد.

در نتیجه تغییر وضعیت یک کارت الزاماً باعث تغییر وضعیت کارت سایر اعضای واحد نمی شود.

مدیر می تواند دقیقاً کاربر موردنظر را مدیریت کند.

Bypass مستقل هر یک از ۳۲ خروجی

هر خروجی می تواند مستقل از سایر خروجی ها در وضعیت آزاد قرار گیرد.

برای مثال:

• GF همیشه آزاد باشد.
• B۱ برای تمام ساکنان در دسترس باشد.
• B۲ فقط برای دارندگان پارکینگ مربوطه مجاز باشد.
• B۳ تحت محدودیت باقی بماند.
• بام فقط در اختیار مدیر و تأسیسات باشد.
• طبقات مسکونی مطابق کارت کاربران کنترل شوند.

در شرایط خاص مانند سرویس، تعمیرات یا اسباب کشی نیز امکان آزاد کردن همه خروجی ها وجود دارد.

Bypass با تعلیق کارت تفاوت دارد

در حالت Bypass، خود خروجی آزاد می شود.

اما در تعلیق کارت، فقط دسترسی یک کاربر خاص تغییر می کند و سایر کاربران همچنان مطابق مجوزهای خود از سیستم استفاده می کنند.

در یک سیستم ۳۲ خروجی، تفکیک این دو نوع مدیریت اهمیت زیادی دارد.

زمان فعال بودن خروجی با کارت

پس از شناسایی کارت معتبر، خروجی های مجاز همان کاربر برای مدت تعیین شده فعال می شوند.

این زمان در بازه ۳ تا ۱۰ ثانیه قابل تنظیم است.

کاربر در این بازه می تواند یکی از توقف های مجاز خود را انتخاب کند.

نمایشگر OLED با تاریخ و ساعت شمسی

مدل ۱۰۵۴ دارای نمایشگر OLED است.

در ردیف بالای نمایشگر، سال، ماه، روز و روز هفته با فونت کوچک تر نشان داده می شوند.

در ردیف پایین ساعت و دقیقه با فونت بزرگ تر نمایش داده می شوند.

تقویم دستگاه شمسی است و هنگام بررسی اطلاعات زمانی و گزارش های تردد برای مدیریت ساختمان کاربرد دارد.

ثبت گزارش تردد با Micro SD

سوکت Micro SD روی دستگاه وجود دارد.

اگر پروژه به ثبت گزارش تردد نیاز داشته باشد، کارت حافظه بر اساس سفارش و با هزینه جداگانه ارائه می شود.

پس از نصب کارت حافظه امکان ثبت گزارش های تردد فراهم خواهد شد.

کارت حافظه به صورت پیش فرض همراه دستگاه نیست.

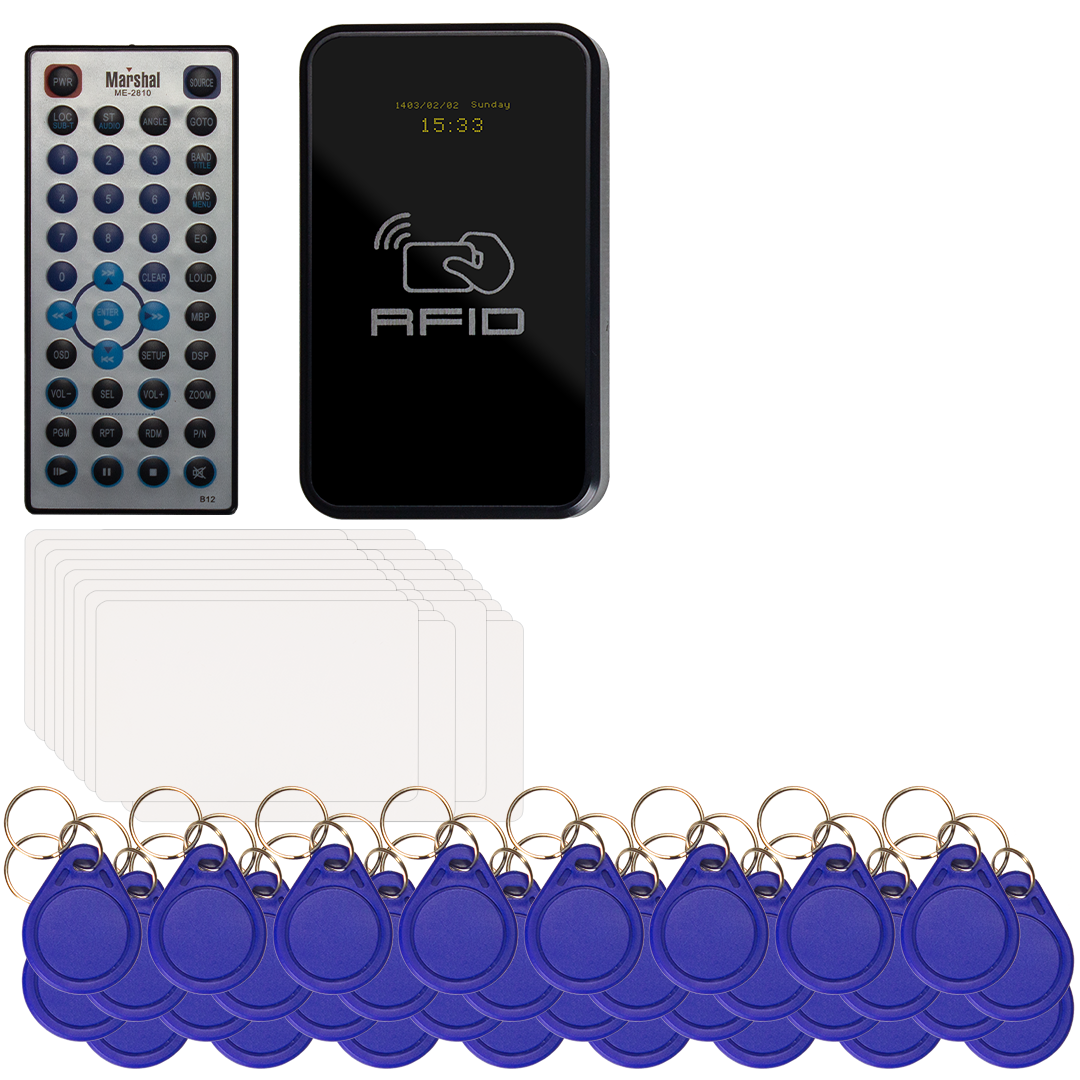

ریموت مادون قرمز مدیریتی

تعریف کارت ها، تعیین خروجی های مجاز، مدیریت کاربران، Bypass و سایر تنظیمات دستگاه با ریموت مادون قرمز مدیریتی انجام می شوند.

هر بار فشردن کلید ریموت با صدای Beep توسط دستگاه تأیید می شود و نمایشگر نیز اطلاعات لازم را در فرآیند برنامه ریزی نمایش می دهد.

قاب روکار ABS

یونیت اصلی دستگاه در قاب ABS روکار با ابعاد تقریبی ۱۸.۲ × ۱۲ سانتی متر و ضخامت حدود ۳.۲ سانتی متر ارائه می شود.

قاب در رنگ های مشکی و نقره ای قابل ارائه است.

بالاترین ظرفیت فعلی این خانواده در کاتالوگ

مدل ۱۰۵۴ نسخه ۳۲ خروجی این خانواده و بالاترین ظرفیت فعلی ارائه شده در این سری است.

ساختار سخت افزاری خانواده به صورت توسعه پذیر طراحی شده است، اما محصولات استاندارد این سری در کاتالوگ فعلی تا ظرفیت ۳۲ خروجی ارائه می شوند.

قابلیت توسعه نرم افزاری

این محصول بر پایه یک پلتفرم اختصاصی و توسعه پذیر طراحی شده است.

در صورت نیاز پروژه، امکان بررسی توسعه قابلیت های سفارشی مانند نرم افزار Android یا Web Server وجود دارد.

این امکانات بر اساس سفارش و نیاز پروژه بررسی می شوند و جزو امکانات استاندارد همه دستگاه ها نیستند.

۱۰۵۴ یا ۱۰۵۰؟

اگر پروژه حداکثر ۲۴ مسیر مستقل دارد، مدل ۱۰۵۰ ظرفیت متناسب تری خواهد داشت.

اگر ریموت مهمان هم نیاز دارید

اگر علاوه بر کارت، هر واحد باید بتواند برای مهمان خود دسترسی موقت ایجاد کند:

اکسس کنترل کارتی ۳۲ خروجی با ریموت مهمان – مدل ۱۰۵۳

اگر ساختمان لابی من دارد

اگر نگهبان یا پذیرش باید بتواند فقط مقصد مراجعه کننده را از میان ۳۲ مسیر مستقل آزاد کند:

اکسس کنترل کارتی ۳۲ خروجی با ریموت لابی من – مدل ۱۰۵۲

اگر اثر انگشت هم می خواهید

اگر کاربران دائمی علاوه بر کارت باید بتوانند بدون همراه داشتن کارت و با اثر انگشت از آسانسور استفاده کنند:

اکسس کنترل اثر انگشتی و کارتی ۳۲ خروجی – مدل ۱۰۵۱

اگر کارت + اثر انگشت + ریموت مهمان می خواهید

برای کامل ترین سناریوی ۳۲ خروجی با مدیریت مهمان توسط خود ساکنان:

اکسس کنترل ۳۲ خروجی کارتی و اثر انگشتی با ریموت مهمان – مدل ۸۸۹

اگر کارت + اثر انگشت + ریموت لابی من می خواهید

برای پروژه ای که کاربران دائمی با کارت یا اثر انگشت تردد می کنند و مراجعه کنندگان توسط نگهبان مدیریت می شوند:

اکسس کنترل ۳۲ خروجی کارتی و اثر انگشتی با ریموت لابی من – مدل ۸۸۷

مشخصات فنی مدل ۱۰۵۴

سؤالات متداول

مدل ۱۰۵۴ چند خروجی مستقل دارد؟

این مدل دارای ۳۲ خروجی مستقل است.

ساختار ۳۲ خروجی چگونه ایجاد شده است؟

با استفاده از دو برد ۱۶ خروجی که مجموعاً ۳۲ مسیر مستقل را کنترل می کنند.

آیا ۳۲ خروجی یعنی فقط برای ساختمان ۳۲ طبقه است؟

خیر. پارکینگ، زیرزمین، همکف، بام و سایر مسیرها نیز می توانند جزو خروجی های مستقل باشند.

آیا یک کارت می تواند چند توقف مجاز داشته باشد؟

بله. برای هر کارت می توان یک یا چند خروجی از میان ۳۲ خروجی تعریف کرد.

آیا کارت معتبر همه ۳۲ مسیر را آزاد می کند؟

خیر. فقط خروجی هایی فعال می شوند که برای همان کاربر مجاز شده اند.

ظرفیت کارت دستگاه چقدر است؟

تا ۱۰۰۰ کارت یا تگ MIFARE با فرکانس ۱۳.۵۶MHz.

آیا برای تعلیق کارت باید خود کارت را در اختیار داشت؟

خیر. در صورت مشخص بودن Index، دسترسی کارت بدون حضور فیزیکی آن قابل مدیریت است.

آیا کارت گمشده قابل غیرفعال شدن است؟

بله. اگر Index کارت مشخص باشد، دسترسی همان کارت قابل تعلیق است.

آیا توقف های مجاز بعداً قابل تغییر هستند؟

بله. بدون تعویض کارت می توان خروجی های مجاز کاربر را تغییر داد.

آیا وضعیت هر خروجی روی برد قابل مشاهده است؟

بله. در کنار هر رله یک LED آبی مستقل وجود دارد و LED قرمز نیز وضعیت تغذیه برد را نمایش می دهد.

ابعاد هر برد ۱۶ خروجی چقدر است؟

ابعاد تقریبی باکس هر برد ۱۶ خروجی برابر ۱۲.۵ × ۱۰.۵ × ۴ سانتی متر است.

زمان فعال بودن خروجی بعد از کارت چقدر است؟

در بازه ۳ تا ۱۰ ثانیه قابل تنظیم است.

آیا می توان بعضی توقف ها را همیشه آزاد گذاشت؟

بله. هر خروجی قابلیت Bypass مستقل دارد.

آیا همه خروجی ها را می توان موقتاً آزاد کرد؟

بله. امکان Bypass کلی سیستم نیز وجود دارد.

آیا دستگاه تاریخ شمسی دارد؟

بله. تاریخ شمسی، روز هفته و ساعت روی نمایشگر OLED نمایش داده می شوند.

آیا دستگاه گزارش تردد دارد؟

با نصب کارت حافظه Micro SD امکان ثبت گزارش های تردد فراهم می شود.

آیا کارت حافظه همراه دستگاه است؟

خیر. کارت حافظه در صورت نیاز و با هزینه جداگانه ارائه می شود.

آیا ۳۲ خروجی بالاترین مدل این سری است؟

در کاتالوگ فعلی این خانواده، مدل های استاندارد تا ظرفیت ۳۲ خروجی ارائه می شوند.

آیا امکان توسعه نرم افزاری دستگاه وجود دارد؟

بله. بر اساس سفارش پروژه امکان بررسی توسعه قابلیت هایی مانند نرم افزار Android یا Web Server وجود دارد.

گارانتی دستگاه چند سال است؟

این محصول دارای ۵ سال گارانتی است.

مطالعه بیشتر

• ریموت مهمان آسانسور
• اکسس کنترل چندخروجی آسانسور
• اکسس کنترل آسانسور در ساختمان های چندواحدی
• راهنمای سیم کشی اکسس کنترل آسانسور
• ریموت لابی من آسانسور

جمع بندی

اکسس کنترل کارتی ۳۲ خروجی روکار آسانسور مدل ۱۰۵۴ برای برج ها و پروژه هایی مناسب است که بیش از ۲۴ مسیر مستقل دارند و لازم است سطح دسترسی هر کاربر به توقف های مشخص خودش محدود شود.

۳۲ خروجی مستقل با ساختار دو برد ۱۶ خروجی، ظرفیت ۱۰۰۰ کارت و تگ MIFARE، تعریف چند توقف مجاز برای هر کارت، مدیریت کاربران بر اساس Index، تعلیق کارت بدون حضور فیزیکی آن، Bypass مستقل خروجی ها، نمایشگر OLED با تاریخ شمسی، گزارش گیری با Micro SD، معماری توسعه پذیر و ۵ سال گارانتی از قابلیت های اصلی مدل ۱۰۵۴ هستند.

اگر پروژه شما از ظرفیت ۲۴ خروجی عبور کرده و به کنترل مستقل تا ۳۲ مسیر نیاز دارد، مدل ۱۰۵۴ بالاترین ظرفیت استاندارد فعلی این خانواده در کاتالوگ است و برای همین گروه از پروژه های بزرگ طراحی شده است.
