اکسس کنترل (محدودکننده تردد) کارتی روکار ۱۲ خروجی آسانسور با ریموت کنترل از راه دور لابیمن

اکسس کنترل کارتی ۱۲ خروجی روکار آسانسور با ریموت لابی من

اکسس کنترل کارتی روکار ۱۲ خروجی آسانسور مدل ۱۰۴۰ با ریموت لابی من برای ساختمان هایی طراحی شده است که هم دسترسی ساکنان به طبقات مختلف باید به صورت مستقل کنترل شود و هم مراجعه کنندگان باید زیر نظر نگهبان، پذیرش یا مسئول لابی از آسانسور استفاده کنند.

این دستگاه با کارت و تگ MIFARE فرکانس ۱۳.۵۶MHz کار می کند، امکان تعریف تا ۱۰۰۰ کارت یا تگ را دارد و برای هر کاربر می توان یک یا چند خروجی از میان ۱۲ خروجی سیستم را به عنوان توقف مجاز تعریف کرد.

در کنار آن، ریموت RF لابی من به مسئول ورودی ساختمان اجازه می دهد فقط توقف مقصد مراجعه کننده را برای مدت محدود آزاد کند؛ بدون اینکه سایر طبقات نیز در اختیار او قرار بگیرند.

مهمان برای طبقه هفتم آمده؛ فقط همان توقف آزاد می شود

فرض کنید یک مجتمع مسکونی یا اداری دارای ۱۲ مسیر مستقل تحت کنترل است و در ورودی ساختمان نیز نگهبان حضور دارد.

یک مراجعه کننده وارد ساختمان می شود و اعلام می کند مقصد او طبقه هفتم است.

نگهبان پس از تأیید، دکمه مربوط به همان خروجی را روی ریموت لابی من فشار می دهد.

برای مدت تعیین شده فقط توقف مقصد فعال می شود و سایر خروجی ها همچنان در وضعیت محدود باقی می مانند.

بنابراین تأیید یک مراجعه کننده برای یک طبقه، به معنی آزاد شدن کل آسانسور نیست.

چرا ریموت لابی من در سیستم ۱۲ خروجی اهمیت بیشتری پیدا می کند؟

هرچه تعداد توقف های ساختمان بیشتر شود، آزاد کردن کل آسانسور برای یک مراجعه کننده منطقی تر نمی شود؛ بلکه اهمیت کنترل مقصد بیشتر خواهد شد.

در مدل ۱۰۴۰، لابی من از میان ۱۲ خروجی مستقل می تواند همان مسیری را که مراجعه کننده برای آن تأیید شده است آزاد کند.

به این ترتیب:

• مراجعه کننده کارت دائمی دریافت نمی کند.
• نیازی به اعلام رمز عمومی ساختمان نیست.
• سایر طبقات آزاد نمی شوند.
• مجوز فقط برای مدت محدود صادر می شود.
• کنترل نهایی مراجعه کنندگان در اختیار لابی باقی می ماند.

۱۲ فرمان متناسب با ۱۲ خروجی

در این خانواده، تعداد فرمان های ریموت لابی من متناسب با تعداد خروجی های محصول است.

بنابراین در نسخه ۱۲ خروجی می توان برای ۱۲ خروجی سیستم، ۱۲ فرمان مجزا تعریف کرد.

برای مثال:

• فرمان ۱ → خروجی اول
• فرمان ۲ → خروجی دوم
• فرمان ۳ → خروجی سوم
• ...
• فرمان ۱۲ → خروجی دوازدهم

شماره خروجی الزاماً معادل شماره طبقه نیست و نگاشت واقعی مطابق نقشه همان پروژه انجام می شود.

مثال واقعی برای یک ساختمان ۱۲ توقف

فرض کنید ساختمان دارای توقف های زیر است:

• B۲
• B۱
• GF
• طبقات ۱ تا ۹

در مجموع ۱۲ توقف وجود دارد.

برای ساکن طبقه پنجم می توان B۱، GF و طبقه پنجم را مجاز کرد.

اگر مهمانی برای طبقه هشتم وارد شود، نگهبان فقط فرمان مربوط به توقف طبقه هشتم را اجرا می کند.

مهمان طبقه هشتم به همین دلیل مجوز دسترسی به طبقات چهارم، ششم یا سایر توقف های مسکونی را دریافت نمی کند.

کارت هر ساکن فقط توقف های مجاز خودش را فعال می کند

کاربران دائمی ساختمان مستقل از لابی من با کارت های خود از سیستم استفاده می کنند.

پس از ارائه کارت معتبر، دستگاه Index کاربر را شناسایی کرده و فقط خروجی هایی را فعال می کند که برای همان شخص مجاز شده اند.

بنابراین داشتن کارت معتبر به معنی دسترسی به همه ۱۲ خروجی نیست.

هر کارت می تواند یک یا چند توقف مجاز داشته باشد

برای هر کاربر می توان متناسب با نیاز واقعی او چند توقف را تعیین کرد.

برای مثال:

• B۱ + GF + طبقه ۶ → ساکن طبقه ۶
• B۲ + B۱ + GF + طبقه خودش → ساکن دارای دو پارکینگ
• پارکینگ + دو طبقه مسکونی → مالک دوبلکس
• تمام توقف ها → مدیر ساختمان
• فقط توقف های موردنیاز → نیروی خدماتی

مجوز هر کاربر مستقل از سایر کاربران ذخیره می شود.

۱۲ خروجی یعنی ۱۲ مسیر مستقل، نه الزاماً ۱۲ طبقه

عدد ۱۲ تعداد خروجی های مستقل سیستم را نشان می دهد.

پارکینگ، زیرزمین، همکف، بام یا هر مسیر خاص دیگری می تواند یکی از این خروجی ها باشد.

ممکن است بعضی توقف ها نیز همیشه آزاد باشند و نیازی به قرار گرفتن در محدودیت نداشته باشند.

بنابراین برای انتخاب ظرفیت صحیح، تعداد مسیرهایی را بشمارید که واقعاً باید مستقل از یکدیگر کنترل شوند.

ریموت لابی من برای ساختمان دارای پذیرش

در یک ساختمان دارای پذیرش، ساکنان و کارکنان کارت اختصاصی خود را دارند، اما مراجعه کننده موقت معمولاً نیاز به کارت دائمی ندارد.

او ابتدا مقصد خود را به پذیرش اعلام می کند.

پس از تأیید مراجعه، پذیرش فقط همان مقصد را برای مدت کوتاهی فعال می کند.

این ساختار مخصوصاً در مجتمع های مسکونی بزرگ، ساختمان های اداری، مراکز حرفه ای و پروژه هایی که مراجعه کننده باید قبل از استفاده از آسانسور بررسی شود کاربرد دارد.

سناریوی ساختمان اداری چندشرکتی

فرض کنید چند شرکت در طبقات مختلف یک ساختمان فعالیت می کنند.

کارکنان شرکت A ممکن است فقط به طبقات ۴ و ۵ دسترسی داشته باشند و کارکنان شرکت B فقط به طبقه ۸ مجاز باشند.

یک مراجعه کننده خارجی نیز ابتدا در پذیرش معرفی می شود.

اگر مقصد او طبقه ۸ باشد، لابی من فقط همان خروجی را موقتاً آزاد می کند.

در نتیجه مراجعه کننده نمی تواند صرفاً به دلیل ورود به ساختمان، آزادانه سایر طبقات را انتخاب کند.

سناریوی مطب، کلینیک یا دفتر تخصصی

مدل ۱۰۴۰ برای ساختمانی با مطب ها، کلینیک ها یا دفاتر حرفه ای نیز کاربرد دارد.

پرسنل هر مجموعه با کارت دائمی وارد می شوند و مراجعه کننده پس از تأیید در ورودی فقط مجوز توقف مقصد را دریافت می کند.

این روش بین «کاربر دائمی ساختمان» و «مراجعه کننده موقت» تفاوت روشنی ایجاد می کند.

زمان فعال بودن توقف با ریموت لابی من

زمان فعال ماندن خروجی توسط ریموت لابی من در بازه ۵ تا ۳۰ ثانیه قابل تنظیم است.

برای مثال اگر ۱۰ ثانیه انتخاب شده باشد، بعد از فشردن فرمان مربوط به خروجی ۷، همان خروجی به مدت ۱۰ ثانیه فعال شده و سپس دوباره محدود می شود.

این زمان مستقل از تایمر مربوط به استفاده کاربران با کارت است.

زمان فعال بودن خروجی با کارت

پس از شناسایی کارت معتبر، خروجی های مجاز کاربر در بازه ۳ تا ۱۰ ثانیه قابل فعال شدن هستند.

کاربر در همین زمان می تواند شستی یکی از توقف های مجاز خود را انتخاب کند.

فرکانس ریموت لابی من

نسخه استاندارد دستگاه با گیرنده RF فرکانس ۴۳۳MHz ارائه می شود.

در صورت نیاز پروژه، امکان سفارش نسخه ۳۱۵MHz نیز وجود دارد.

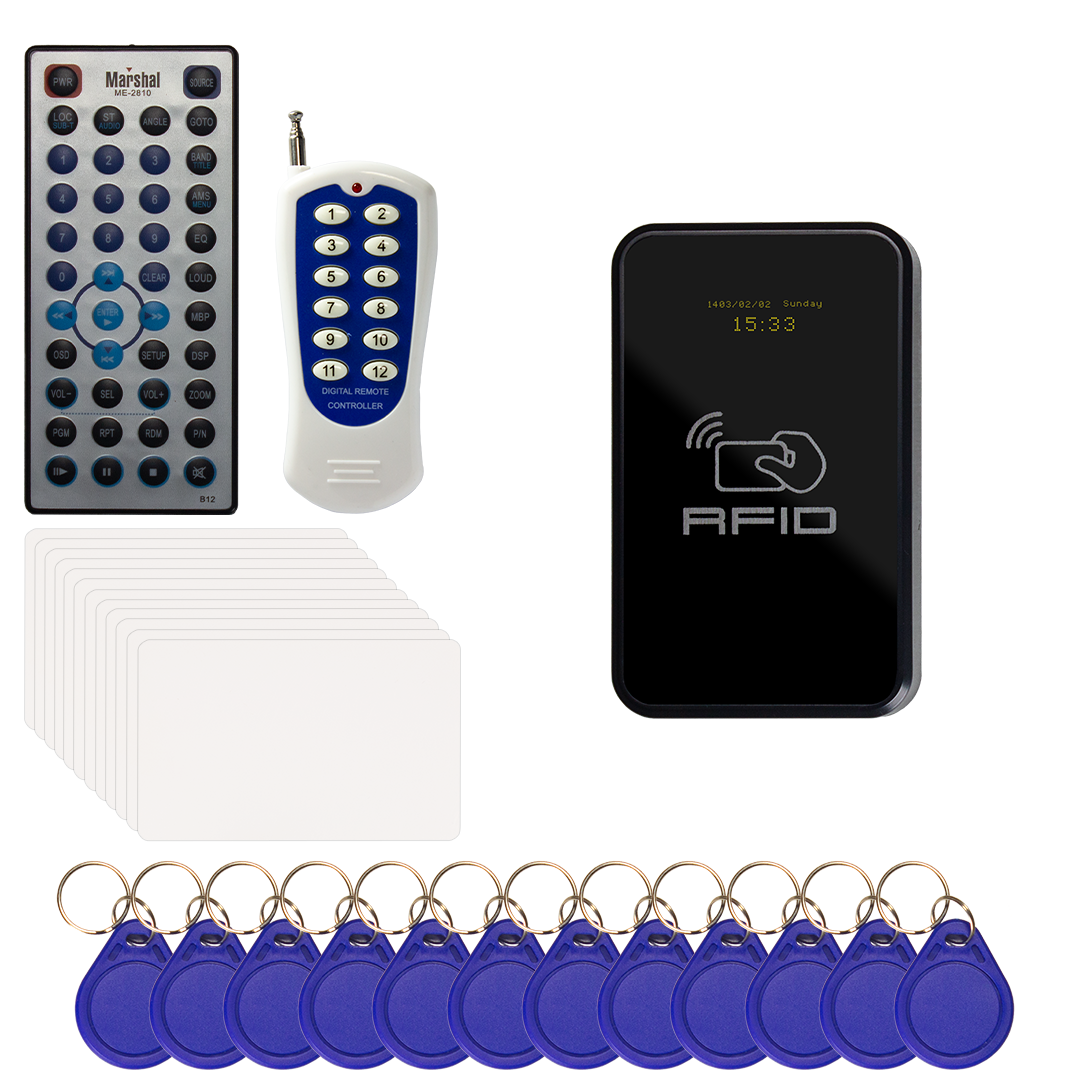

ریموت لابی من با ریموت تنظیمات تفاوت دارد

ریموت لابی من یک ریموت RF برای استفاده روزمره مسئول ورودی ساختمان است.

ریموت مادون قرمز مدیریتی دستگاه برای برنامه ریزی، تعریف کارت ها، تنظیم خروجی ها و سایر دستورات مدیریتی استفاده می شود.

بنابراین در اختیار داشتن ریموت لابی من به معنی دسترسی به تنظیمات اصلی دستگاه نیست.

۱۰۰۰ کارت و تگ MIFARE ۱۳.۵۶MHz

ظرفیت RFID دستگاه تا ۱۰۰۰ کارت یا تگ است.

سیستم با کارت/تگ مایفر، کارت/تگ MIFARE و کارت یا تگ با فرکانس ۱۳.۵۶MHz کار می کند.

این ظرفیت برای ساختمان هایی با تعداد زیاد ساکن، کارمند یا کاربر دائمی مناسب است.

مدیریت کاربران بر اساس Index

هر کارت در یک Index مشخص از حافظه ثبت می شود.

برای مثال:

Index ۶۱۸ → واحد ۲۱ → محمد رضایی → B۱ + GF + طبقه ۸

مدیر از روی همین اطلاعات می تواند بفهمد هر کارت متعلق به چه فردی است و چه توقف هایی برای او مجاز شده اند.

مدیریت بدون اپلیکیشن با Excel

استفاده از اپلیکیشن برای عملکرد دستگاه اجباری نیست.

اگر ساختمان نسخه نرم افزاری سفارش ندهد، توصیه می شود مدیر یک فایل Excel مطابق Indexهای حافظه تهیه کند.

در این فایل می توان موارد زیر را ثبت کرد:

• Index حافظه
• شماره واحد
• نام و نام خانوادگی
• کد کارت یا تگ
• توقف های مجاز

این فایل به خصوص در ساختمان های بزرگ باعث می شود مدیریت کارت ها منظم و قابل پیگیری باقی بماند.

تغییر طبقات مجاز بدون تعویض کارت

اگر سطح دسترسی کاربر تغییر کند، نیازی به صدور کارت تازه نیست.

برای مثال اگر به یک کاربر پارکینگ جدیدی اختصاص داده شود، می توان همان خروجی را به مجوزهای کارت موجود اضافه کرد.

همچنین خروجی های قبلی قابل حذف یا تغییر هستند.

تعلیق کارت بدون گرفتن کارت از ساکن

برای محدود کردن دسترسی یک فرد نیازی نیست کارت فیزیکی او در اختیار مدیر باشد.

اگر Index کاربر مشخص باشد، مدیر می تواند کارت او را بدون حضور شخص تعلیق کند.

پس از رفع علت محدودیت نیز همان کارت مجدداً قابل فعال شدن است.

سناریوی مدیریت حق شارژ آسانسور

فرض کنید یکی از ساکنان نسبت به پرداخت شارژ ساختمان تأخیر دارد.

در ساختمان هایی که مطابق مقررات، مصوبات و سیاست داخلی خود امکان استفاده از محدودیت تردد در فرآیند مدیریت بدهی دارند، مدیر مجبور نیست برای گرفتن کارت به واحد مراجعه کند.

از روی Index مربوط به فرد، دسترسی کارت او می تواند موقتاً تعلیق شود.

پس از پرداخت یا رفع موضوع، همان کارت دوباره فعال خواهد شد.

محدودیت برای فرد، نه الزاماً تمام واحد

اگر چند عضو یک خانواده کارت های مستقل داشته باشند، هر کارت Index جداگانه ای دارد.

بنابراین مدیر در صورت نیاز می تواند کارت یک فرد مشخص را مدیریت کند و مجوز سایر اعضای واحد بدون تغییر باقی بماند.

آیا ریموت لابی من هم در سناریوی شارژ یک ساکن تعلیق می شود؟

ریموت لابی من معمولاً یک ابزار مشترک در اختیار نگهبان یا مسئول پذیرش است و متعلق به یک ساکن مشخص نیست.

بنابراین در سناریوی مدیریت حق شارژ یک فرد، تمرکز اصلی روی کارت همان کاربر است.

اگر ساختمان می خواهد برای هر واحد ریموت اختصاصی مهمان داشته باشد و امکان تعلیق همان ریموت نیز وجود داشته باشد، مدل ریموت مهمان ۱۰۴۱ مناسب تر است.

Bypass مستقل هر خروجی

هر یک از ۱۲ خروجی می تواند مستقل در وضعیت آزاد قرار گیرد.

برای نمونه ممکن است:

• GF همیشه آزاد باشد.
• B۱ فقط برای کاربران مجاز باشد.
• B۲ برای گروه خاصی از کاربران فعال شود.
• طبقات مسکونی تحت کنترل باقی بمانند.

در شرایط خاص نیز می توان تمام خروجی ها را موقتاً آزاد کرد.

همکف آزاد و طبقات کنترل شده

یکی از سناریوهای متداول این است که همکف نیاز به محدودیت نداشته باشد، اما طبقات مسکونی و پارکینگ ها کنترل شوند.

در این حالت می توان خروجی همکف را در وضعیت آزاد قرار داد و سایر توقف ها همچنان با کارت یا فرمان لابی من مدیریت شوند.

به این ترتیب ساختار سیستم مطابق سیاست واقعی ساختمان تنظیم می شود.

نمایشگر OLED با تاریخ شمسی

این دستگاه دارای نمایشگر OLED است.

در ردیف بالای نمایشگر، سال، ماه، روز و روز هفته با فونت کوچک تر نمایش داده می شوند و ساعت و دقیقه در ردیف پایین با فونت بزرگ تر قرار دارند.

تقویم دستگاه شمسی است؛ موضوعی که مخصوصاً در بررسی زمان ها و گزارش های تردد برای مدیر ساختمان کاربردی است.

گزارش گیری با Micro SD

سوکت Micro SD روی دستگاه وجود دارد.

در صورت نیاز به ثبت گزارش تردد، کارت حافظه با هزینه جداگانه و بر اساس سفارش به سیستم اضافه می شود.

پس از نصب کارت حافظه، امکان ثبت گزارش های تردد فراهم خواهد شد.

کارت حافظه به صورت پیش فرض همراه دستگاه نیست.

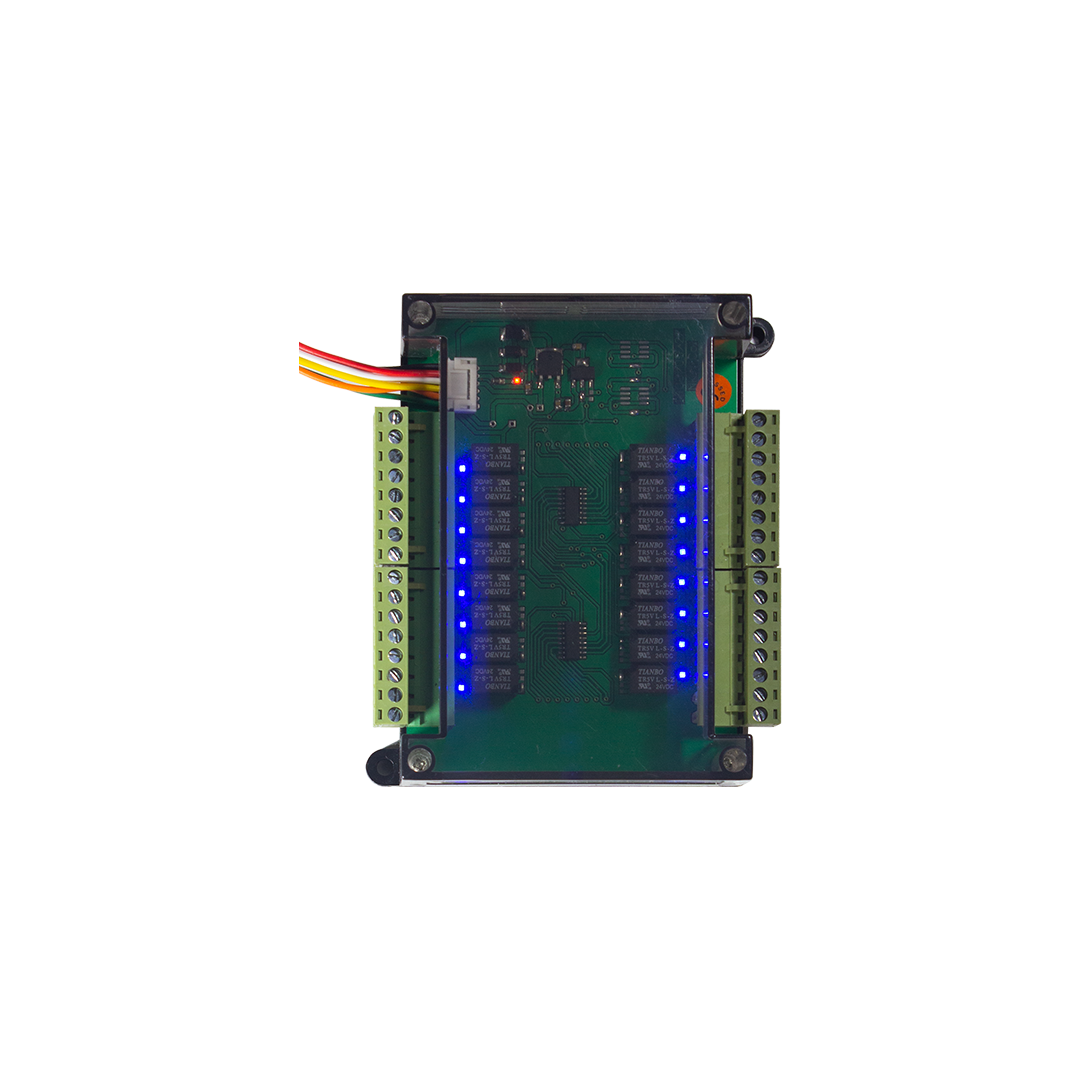

ساختار بخش اصلی و رله های مخفی

یونیت اصلی دستگاه به صورت روکار نصب می شود و بخش رله های چندخروجی در محل مناسب داخل پنل یا فضای فنی پروژه قرار می گیرد.

در نسخه ۱۲ خروجی، ۱۲ مسیر مستقل برای کنترل در اختیار سیستم قرار دارند.

قرار گرفتن قسمت رله ها در بخش فنی باعث می شود تجهیزات اعمال محدودیت مستقیماً در دسترس کاربران عادی نباشند.

قاب ABS روکار در دو رنگ

یونیت اصلی در قاب ABS روکار با ابعاد تقریبی ۱۸.۲ × ۱۲ سانتی متر و ضخامت حدود ۳.۲ سانتی متر عرضه می شود.

قاب در رنگ های مشکی و نقره ای قابل ارائه است.

قابلیت توسعه در آینده

مدل ۱۰۴۰ بخشی از یک پلتفرم اختصاصی و توسعه پذیر است.

در صورت تغییر نیاز پروژه، امکان بررسی توسعه سیستم به اثر انگشت، ریموت مهمان، ظرفیت خروجی بیشتر یا قابلیت های نرم افزاری سفارشی وجود دارد.

امکان توسعه به نرم افزار Android یا Web Server نیز بر اساس سفارش پروژه قابل بررسی است.

۱۰۴۰ یا ۱۰۴۲؟

اگر ساختمان نگهبان یا پذیرش ندارد، مدل ۱۰۴۲ گزینه ساده تر و اقتصادی تری است.

۱۰۴۰ یا ۱۰۴۱؟

تفاوت اصلی این دو محصول در محل کنترل مهمان است.

در مدل ۱۰۴۰، نگهبان یا لابی من توقف مقصد را آزاد می کند.

در مدل ۱۰۴۱، خود ساکن با ریموت مهمان، توقف مربوط به واحدش را مدیریت می کند.

اکسس کنترل کارتی ۱۲ خروجی با ریموت مهمان – مدل ۱۰۴۱

اگر اثر انگشت هم نیاز دارید

اگر کاربران دائمی علاوه بر کارت باید بتوانند با اثر انگشت تردد کنند و لابی من نیز مقصد مراجعه کنندگان را مدیریت کند، نسخه زیر مناسب تر است:

اکسس کنترل کارتی و اثر انگشتی ۱۲ خروجی با ریموت لابی من – مدل ۹۹۹

اگر به بیش از ۱۲ خروجی نیاز دارید

اگر تعداد مسیرهای مستقل پروژه از ۱۲ بیشتر است، نسخه ۱۶ خروجی مناسب تر خواهد بود.

اکسس کنترل کارتی ۱۶ خروجی با ریموت لابی من – مدل ۱۰۴۴

مشخصات فنی مدل ۱۰۴۰

سؤالات متداول

ریموت لابی من در مدل ۱۲ خروجی چند فرمان دارد؟

متناسب با ۱۲ خروجی سیستم، تا ۱۲ فرمان مستقل برای آزادسازی خروجی های مختلف قابل تعریف است.

آیا لابی من می تواند فقط مقصد مراجعه کننده را آزاد کند؟

بله. هر فرمان به خروجی مشخصی متصل می شود و تنها همان توقف برای مدت تعیین شده آزاد خواهد شد.

آیا با فشردن ریموت همه طبقات آزاد می شوند؟

خیر. ریموت لابی من در نسخه چندخروجی برای انتخاب خروجی مشخص استفاده می شود.

زمان فعال بودن مقصد توسط لابی من چقدر است؟

در بازه ۵ تا ۳۰ ثانیه قابل تنظیم است.

آیا هر کارت می تواند چند توقف مجاز داشته باشد؟

بله. برای هر کارت می توان یک یا چند خروجی از میان ۱۲ خروجی تعریف کرد.

ظرفیت کارت دستگاه چقدر است؟

تا ۱۰۰۰ کارت یا تگ MIFARE با فرکانس ۱۳.۵۶MHz.

آیا توقف های مجاز بعداً قابل تغییر هستند؟

بله. بدون تعویض کارت می توان خروجی های مجاز کاربر را تغییر داد.

آیا برای تعلیق کارت باید کارت فیزیکی تحویل مدیر شود؟

خیر. در صورت مشخص بودن Index، دسترسی کارت بدون حضور آن قابل مدیریت است.

ریموت لابی من متعلق به یک واحد خاص است؟

خیر. ریموت لابی من معمولاً ابزار مشترک نگهبان یا پذیرش برای مدیریت مراجعه کنندگان ساختمان است.

فرکانس ریموت لابی من چیست؟

به صورت استاندارد ۴۳۳MHz است و نسخه ۳۱۵MHz نیز بر اساس سفارش قابل ارائه است.

آیا یک توقف را می توان همیشه آزاد گذاشت؟

بله. خروجی ها قابلیت Bypass مستقل دارند.

آیا دستگاه گزارش تردد دارد؟

با نصب کارت حافظه Micro SD امکان ثبت گزارش تردد فراهم می شود.

آیا تاریخ دستگاه شمسی است؟

بله. تاریخ شمسی، روز هفته و ساعت روی نمایشگر OLED دستگاه نمایش داده می شوند.

تفاوت ۱۰۴۰ و ۱۰۴۱ چیست؟

در ۱۰۴۰ مدیریت مراجعه کننده در اختیار لابی من است؛ در ۱۰۴۱ خود ساکن با ریموت مهمان دسترسی توقف مربوط به واحدش را صادر می کند.

گارانتی محصول چند سال است؟

این محصول دارای ۵ سال گارانتی است.
