اکسس کنترل (محدودکننده تردد) کارتی روکار ۱۶ خروجی آسانسور با ریموت کنترل از راه دور لابیمن

اکسس کنترل کارتی ۱۶ خروجی روکار آسانسور با ریموت لابی من

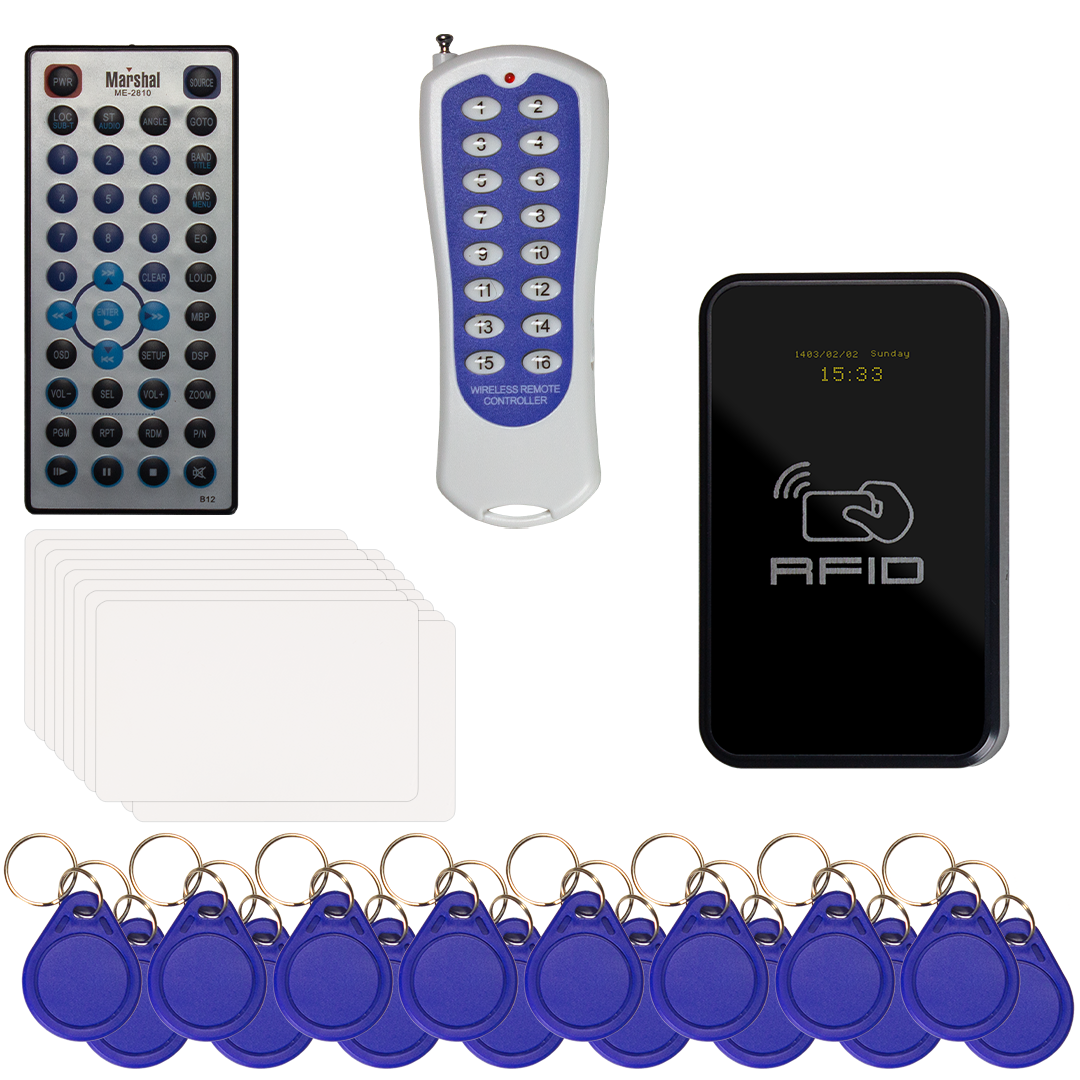

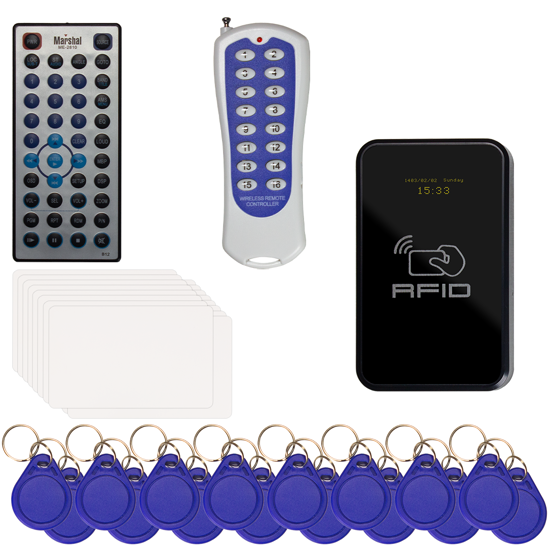

اکسس کنترل کارتی روکار ۱۶ خروجی آسانسور مدل ۱۰۴۴ با ریموت لابی من برای ساختمان هایی طراحی شده است که علاوه بر کنترل مستقل تعداد بیشتری از طبقات یا توقف ها، ورود مراجعه کنندگان نیز باید تحت نظارت نگهبان، پذیرش یا لابی من انجام شود.

این دستگاه با کارت و تگ MIFARE فرکانس ۱۳.۵۶MHz کار می کند، امکان تعریف تا ۱۰۰۰ کارت یا تگ را دارد و برای هر کاربر می توان یک یا چند خروجی از میان ۱۶ خروجی مستقل را مجاز کرد.

در کنار دسترسی ساکنان، ریموت RF لابی من امکان می دهد مسئول ورودی ساختمان فقط توقف مقصد مراجعه کننده را برای مدت محدود آزاد کند؛ بدون اینکه سایر طبقات نیز در اختیار او قرار بگیرند.

مراجعه کننده طبقه یازدهم است؛ فقط همان مقصد آزاد می شود

فرض کنید یک ساختمان بلند دارای لابی و نگهبان است.

یک مراجعه کننده وارد ساختمان می شود و اعلام می کند برای واحدی در طبقه یازدهم آمده است.

نگهبان پس از تأیید مراجعه، فرمان مربوط به خروجی همان توقف را از طریق ریموت لابی من اجرا می کند.

فقط مقصد موردنظر برای مدت تعیین شده فعال می شود و سایر خروجی ها همچنان تحت محدودیت باقی می مانند.

بنابراین اجازه ورود به یک طبقه، به معنی آزاد شدن کل آسانسور نیست.

۱۶ فرمان مستقل برای ۱۶ خروجی

در این خانواده، تعداد فرمان های لابی من متناسب با تعداد خروجی های محصول است.

در مدل ۱۰۴۴ می توان برای ۱۶ خروجی سیستم، ۱۶ فرمان مستقل در اختیار لابی من قرار داد.

برای مثال:

• فرمان ۱ → خروجی اول
• فرمان ۲ → خروجی دوم
• فرمان ۳ → خروجی سوم
• ...
• فرمان ۱۶ → خروجی شانزدهم

شماره خروجی الزاماً برابر شماره طبقه نیست و نگاشت واقعی بر اساس نقشه همان پروژه انجام می شود.

چرا کنترل مقصد در ساختمان های بلندتر مهم تر می شود؟

هرچه تعداد توقف های آسانسور بیشتر شود، آزاد کردن تمام طبقات برای یک مراجعه کننده کنترل کمتری ایجاد می کند.

در مدل ۱۰۴۴، لابی من مقصد را انتخاب می کند و فقط همان مسیر برای مدت کوتاه در دسترس قرار می گیرد.

در نتیجه:

• نیازی به صدور کارت دائمی برای مهمان نیست.
• نیازی به آزاد کردن تمام شستی ها نیست.
• مراجعه کننده فقط مقصد تأییدشده را دریافت می کند.
• کنترل ورود در اختیار مسئول لابی باقی می ماند.

ساکنان مستقل از لابی من تردد می کنند

ریموت لابی من برای مدیریت مراجعه کنندگان است و کاربران دائمی ساختمان برای استفاده روزمره به آن وابسته نیستند.

ساکن کارت خود را مقابل دستگاه قرار می دهد و سیستم فقط خروجی هایی را فعال می کند که برای همان کارت تعریف شده اند.

بنابراین یک ساکن می تواند به پارکینگ، همکف و طبقه خودش دسترسی داشته باشد، در حالی که سایر طبقات برای او محدود باقی بمانند.

سناریوی نمونه یک ساختمان ۱۶ خروجی

فرض کنید ساختمان دارای توقف های زیر باشد:

• P۲
• P۱
• GF
• طبقات ۱ تا ۱۲
• R

در مجموع ۱۶ مسیر مستقل داریم.

برای ساکن طبقه دهم می توان P۱، GF و طبقه دهم را مجاز کرد.

اگر مراجعه کننده ای برای طبقه ششم وارد شود، لابی من نیز فقط همان مقصد را به صورت موقت آزاد می کند.

این سناریو صرفاً یک نمونه است و تخصیص واقعی خروجی ها مطابق ساختمان انجام می شود.

۱۶ خروجی یعنی ۱۶ مسیر مستقل، نه الزاماً ۱۶ طبقه

عدد ۱۶ نشان دهنده تعداد خروجی های مستقل قابل کنترل است.

پارکینگ، زیرزمین، همکف، بام یا هر مسیر دیگری نیز می تواند یکی از این خروجی ها باشد.

همچنین بعضی توقف ها می توانند همیشه آزاد باشند.

بنابراین انتخاب ظرفیت باید بر اساس تعداد واقعی مسیرهایی باشد که قرار است مستقل از یکدیگر کنترل شوند.

هر کارت می تواند چند توقف مجاز داشته باشد

برای هر کاربر امکان تعریف یک یا چند خروجی وجود دارد.

برای مثال:

• P۱ + GF + طبقه ۵ → ساکن طبقه ۵
• P۲ + P۱ + GF + طبقه خودش → ساکن دارای دو پارکینگ
• پارکینگ + دو طبقه اختصاصی → مالک دوبلکس
• همه توقف ها → مدیر ساختمان
• فقط توقف های موردنیاز → نیروی خدماتی

سطح دسترسی هر کارت مستقل از کارت های دیگر تعریف می شود.

زمان دسترسی صادرشده توسط لابی من

زمان فعال ماندن خروجی توسط ریموت لابی من در بازه ۵ تا ۳۰ ثانیه قابل تنظیم است.

برای مثال اگر زمان ۱۰ ثانیه تنظیم شده باشد، پس از اجرای فرمان مربوط به یک مقصد، همان خروجی برای ۱۰ ثانیه فعال شده و سپس به صورت خودکار دوباره محدود می شود.

این تایمر مستقل از زمان عملکرد کارت کاربران است.

زمان فعال بودن خروجی با کارت

بعد از تأیید کارت معتبر، خروجی های مجاز همان کاربر برای مدت تعیین شده فعال می شوند.

این زمان در بازه ۳ تا ۱۰ ثانیه قابل تنظیم است.

کاربر در همین بازه می تواند یکی از توقف های مجاز خود را انتخاب کند.

۱۰۰۰ کارت و تگ MIFARE ۱۳.۵۶MHz

مدل ۱۰۴۴ امکان تعریف تا ۱۰۰۰ کارت یا تگ را دارد.

دستگاه با کارت/تگ مایفر، کارت/تگ MIFARE و تگ های RFID با فرکانس ۱۳.۵۶MHz کار می کند.

هر کاربر با یک Index مشخص در حافظه ثبت می شود و خروجی های مجاز او نیز قابل تعیین هستند.

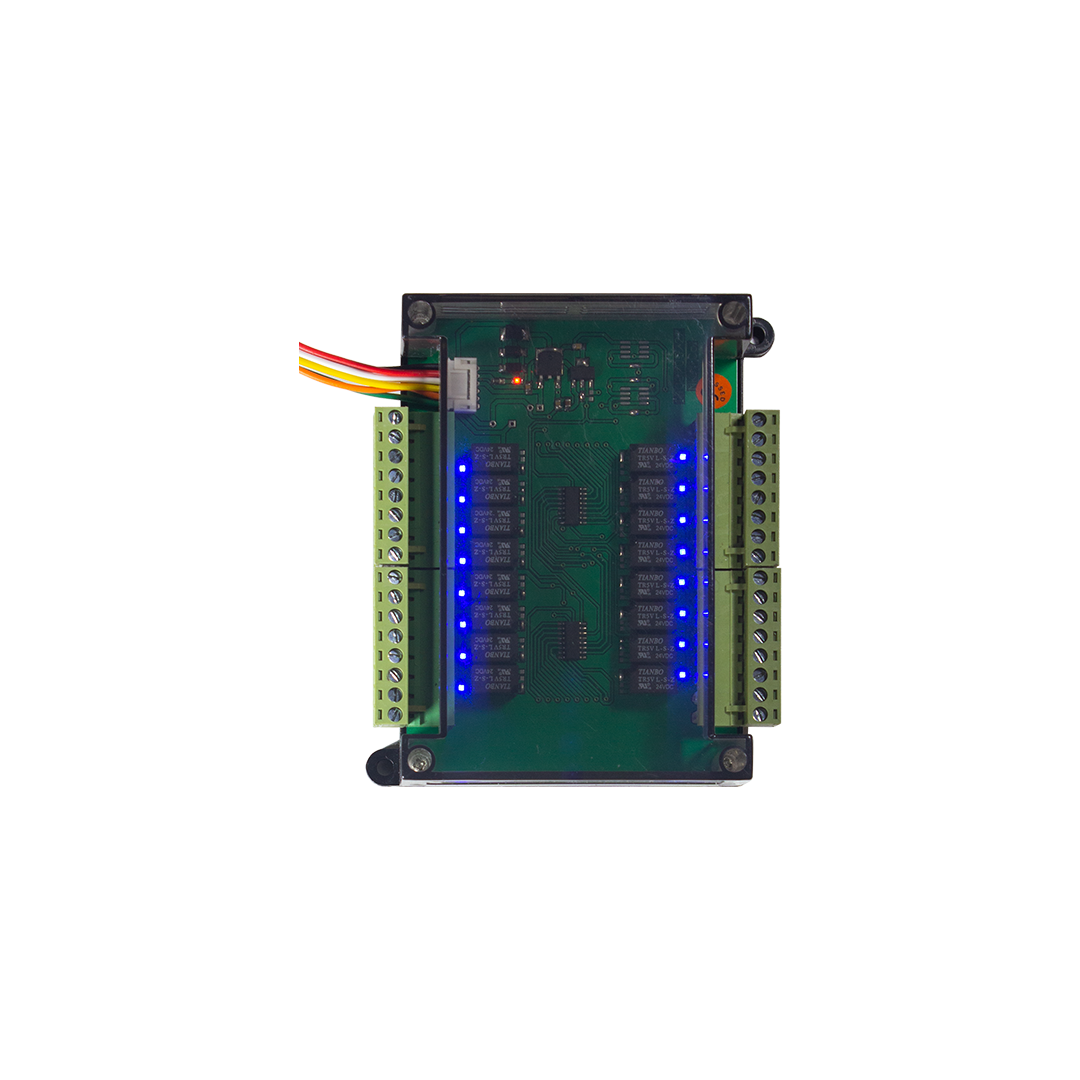

برد رله ۱۶ خروجی؛ بخش اجرایی سیستم

در مدل ۱۰۴۴، کنترل مسیرهای مختلف توسط یک برد رله ۱۶ خروجی انجام می شود.

یونیت اصلی اکسس کنترل به صورت روکار نصب می شود و برد رله در محل مناسب داخل پنل یا فضای فنی پروژه قرار می گیرد.

این جداسازی باعث می شود بخش اصلی اعمال محدودیت مستقیماً در دسترس کاربران عادی قرار نداشته باشد.

LED مستقل برای وضعیت هر رله

در کنار هر یک از ۱۶ رله، یک LED آبی برای نمایش وضعیت همان خروجی قرار دارد.

هنگام تست و سرویس، تکنسین می تواند به صورت دیداری تشخیص دهد کدام کانال فعال شده است.

این ویژگی در بررسی عملکرد کارت ها، فرمان های لابی من و سیم کشی خروجی ها بسیار کاربردی است.

یک LED قرمز تغذیه نیز وضعیت برق برد را نشان می دهد.

ابعاد بخش رله ۱۶ خروجی

ابعاد تقریبی بخش رله:

۱۲.۵ × ۱۰.۵ × ۴ سانتی متر

است و در بخش فنی مناسب پروژه نصب می شود.

سناریوی برج مسکونی دارای لابی

در یک برج مسکونی، ساکنان با کارت خود به توقف های مجازشان دسترسی دارند.

مهمان ابتدا در لابی معرفی می شود.

پس از تأیید مقصد، نگهبان فقط توقف واحد میزبان را موقتاً فعال می کند.

بنابراین مهمان طبقه هشتم مجوز عمومی استفاده از طبقات دیگر ساختمان را دریافت نمی کند.

سناریوی ساختمان اداری چندشرکتی

در یک ساختمان اداری ممکن است شرکت های مختلف در طبقات گوناگون مستقر باشند.

کارکنان هر شرکت با کارت های اختصاصی خود به توقف های مجاز دسترسی دارند.

مراجعه کننده شرکت مستقر در طبقه دوازدهم ابتدا در پذیرش معرفی می شود و فقط همان مقصد برای او آزاد خواهد شد.

این ساختار بین کاربر دائمی و مراجعه کننده موقت تفکیک مشخصی ایجاد می کند.

سناریوی مطب و مراکز حرفه ای

مدل ۱۰۴۴ در ساختمان هایی با مطب، دفتر و مجموعه های حرفه ای نیز کاربرد دارد.

پرسنل با کارت دائمی استفاده می کنند و مراجعه کننده پس از تأیید پذیرش فقط به مقصد موردنظر دسترسی موقت دریافت می کند.

در چنین پروژه ای نیازی نیست کارت یا رمز عمومی بین مراجعه کنندگان توزیع شود.

مدیریت کاربران بر اساس Index

هر کارت در یک Index مشخص از حافظه قرار می گیرد.

برای مثال:

Index ۷۱۴ → واحد ۲۶ → رضا محمدی → P۱ + GF + طبقه ۱۲

این ساختار به مدیر کمک می کند دقیقاً بداند هر کارت متعلق به چه شخصی است و چه خروجی هایی برای او مجاز شده اند.

مدیریت کاربران بدون اپلیکیشن با Excel

برای کارکرد دستگاه وجود اپلیکیشن ضروری نیست.

در پروژه هایی که نسخه نرم افزاری سفارش داده نمی شود، توصیه می شود اطلاعات کاربران مطابق Index حافظه در فایل Excel نگهداری شوند.

می توان موارد زیر را ثبت کرد:

• Index
• شماره واحد
• نام و نام خانوادگی
• کد کارت یا تگ
• توقف های مجاز

در یک ساختمان بزرگ، چنین فایل مدیریتی کار تغییر و پیگیری مجوزها را بسیار ساده تر می کند.

تغییر طبقات مجاز بدون صدور کارت جدید

اگر سطح دسترسی یک کاربر تغییر کند، لازم نیست کارت او تعویض شود.

برای مثال اگر پارکینگ جدیدی به او اختصاص داده شود، می توان همان خروجی را به مجوزهای کارت فعلی اضافه کرد.

همچنین خروجی های قبلی نیز قابل حذف هستند.

تعلیق کارت بدون در اختیار داشتن کارت

برای محدود کردن دسترسی یک کاربر نیازی نیست کارت فیزیکی او در اختیار مدیر باشد.

اگر Index شخص مشخص باشد، کارت او بدون حضور فرد قابل تعلیق است.

پس از رفع علت محدودیت نیز همان کارت دوباره فعال خواهد شد.

سناریوی مدیریت حق شارژ آسانسور

در ساختمان هایی که مطابق مقررات، مصوبات و سیاست داخلی خود امکان اعمال محدودیت دسترسی را دارند، مدیر می تواند کارت یک کاربر را از روی Index مدیریت کند.

برای مثال اگر یکی از ساکنان در پرداخت شارژ ساختمان تأخیر داشته باشد، در صورت وجود مبنای قانونی و مدیریتی لازم، دسترسی کارت او بدون گرفتن فیزیکی کارت قابل تعلیق است.

پس از رفع موضوع نیز همان کارت مجدداً فعال می شود.

ریموت لابی من یک ریموت شخصی برای ساکن نیست

در مدل ۱۰۴۴، ریموت لابی من معمولاً در اختیار نگهبان یا پذیرش است و به یک ساکن مشخص تعلق ندارد.

به همین دلیل در مدیریت دسترسی یک شخص، ابزار اصلی مربوط به خود او کارت MIFARE است.

اگر ساختمان می خواهد هر واحد یک ریموت اختصاصی برای مهمان داشته باشد و امکان تعلیق همان ریموت نیز وجود داشته باشد، مدل ۱۰۴۵ با ریموت مهمان مناسب تر است.

هر فرد می تواند مستقل مدیریت شود

اگر اعضای یک خانواده کارت های جداگانه داشته باشند، هر کارت Index مستقل خود را دارد.

در نتیجه محدودیت یک فرد الزاماً باعث غیرفعال شدن کارت تمام اعضای آن واحد نمی شود.

Bypass مستقل هر یک از ۱۶ خروجی

هر خروجی می تواند مستقل در وضعیت آزاد قرار گیرد.

برای مثال ممکن است:

• GF همیشه آزاد باشد.
• P۱ فقط برای ساکنان مجاز فعال شود.
• P۲ تنها برای دارندگان پارکینگ دوم مجاز باشد.
• طبقات مسکونی تحت کنترل کارت باقی بمانند.

در شرایط خاص نیز امکان آزاد کردن همه خروجی ها وجود دارد.

Bypass با فرمان لابی من تفاوت دارد

فرمان لابی من یک خروجی مشخص را فقط برای مدت ۵ تا ۳۰ ثانیه فعال می کند.

اما در حالت Bypass، خروجی تا زمان بازگرداندن آن توسط مدیریت در وضعیت آزاد باقی می ماند.

به همین دلیل برای مراجعه کننده عادی نیازی به Bypass کردن طبقه وجود ندارد.

فرکانس ریموت لابی من

نسخه استاندارد دستگاه با گیرنده RF فرکانس ۴۳۳MHz ارائه می شود.

در صورت نیاز پروژه، نسخه ۳۱۵MHz نیز قابل سفارش است.

ریموت لابی من RF و ریموت مدیریتی IR

این دو ریموت کاربرد کاملاً متفاوتی دارند.

ریموت RF لابی من برای آزادسازی موقت مقصد مراجعه کنندگان استفاده می شود.

ریموت مادون قرمز مدیریتی برای تعریف کارت، تنظیم خروجی ها و انجام تنظیمات سیستم است.

هر بار فشردن کلید ریموت مدیریتی با صدای Beep توسط دستگاه تأیید می شود.

نمایشگر OLED با تاریخ و ساعت شمسی

مدل ۱۰۴۴ دارای نمایشگر OLED است.

در ردیف بالای نمایشگر سال، ماه، روز و روز هفته با فونت کوچک تر نمایش داده می شوند و در ردیف پایین ساعت و دقیقه با فونت بزرگ تر قرار دارند.

تقویم دستگاه شمسی است و این ویژگی بررسی زمان ها و گزارش های سیستم را برای مدیر ساختمان ساده تر می کند.

گزارش تردد با Micro SD

سوکت Micro SD روی دستگاه وجود دارد.

اگر پروژه به ثبت گزارش تردد نیاز داشته باشد، کارت حافظه بر اساس سفارش و با هزینه جداگانه به سیستم اضافه می شود.

پس از نصب کارت حافظه امکان ثبت گزارش های تردد فراهم خواهد شد.

کارت حافظه به صورت پیش فرض همراه دستگاه نیست.

قاب روکار ABS

یونیت اصلی دستگاه در قاب ABS روکار با ابعاد تقریبی ۱۸.۲ × ۱۲ سانتی متر و ضخامت حدود ۳.۲ سانتی متر ارائه می شود.

قاب در رنگ های مشکی و نقره ای قابل ارائه است.

معماری توسعه پذیر برای پروژه های بزرگ تر

ساختار رله این خانواده امکان توسعه ظرفیت را فراهم می کند.

• یک برد ۱۶ خروجی → ۱۶ خروجی
• یک برد ۱۶ خروجی + یک برد ۸ خروجی → ۲۴ خروجی
• دو برد ۱۶ خروجی → ۳۲ خروجی

بنابراین اگر تعداد مسیرهای پروژه بیشتر شود، نسخه های ظرفیت بالاتر همین خانواده قابل انتخاب هستند.

قابلیت توسعه نرم افزاری

مدل ۱۰۴۴ بر پایه یک پلتفرم اختصاصی و توسعه پذیر طراحی شده است.

در صورت نیاز پروژه، امکان بررسی توسعه قابلیت های سفارشی مانند نرم افزار Android یا Web Server وجود دارد.

این امکانات بر اساس سفارش پروژه بررسی می شوند و جزو امکانات استاندارد همه نسخه ها نیستند.

۱۰۴۴ یا ۱۰۴۷؟

اگر ساختمان نیازی به مدیریت مراجعه کننده از طریق نگهبان ندارد، مدل ۱۰۴۷ نسخه ساده تر این ظرفیت است.

۱۰۴۴ یا ۱۰۴۵؟

در مدل ۱۰۴۴، نگهبان یا لابی من مقصد مراجعه کننده را آزاد می کند.

در مدل ۱۰۴۵، خود ساکن با ریموت مهمان توقف مربوط به واحدش را آزاد می کند.

اکسس کنترل کارتی ۱۶ خروجی با ریموت مهمان – مدل ۱۰۴۵

اگر اثر انگشت هم نیاز دارید

اگر علاوه بر کارت و کنترل مراجعه کنندگان توسط لابی من، کاربران دائمی باید بتوانند با اثر انگشت نیز از آسانسور استفاده کنند:

اکسس کنترل ۱۶ خروجی کارتی و اثر انگشتی با ریموت لابی من – مدل ۸۸۸

اگر ۱۶ خروجی کافی نیست

اگر پروژه بیش از ۱۶ مسیر مستقل دارد، نسخه ۲۴ خروجی همین سناریو قابل انتخاب است:

اکسس کنترل کارتی ۲۴ خروجی با ریموت لابی من – مدل ۱۰۴۸

مشخصات فنی مدل ۱۰۴۴

سؤالات متداول

ریموت لابی من مدل ۱۰۴۴ چند فرمان دارد؟

متناسب با ۱۶ خروجی سیستم، تا ۱۶ فرمان مستقل برای خروجی های مختلف قابل تعریف است.

آیا نگهبان می تواند فقط یک طبقه را آزاد کند؟

بله. هر فرمان به خروجی مشخصی مرتبط می شود و فقط همان مقصد برای مدت تعیین شده فعال می شود.

آیا با ریموت لابی من همه ۱۶ خروجی آزاد می شوند؟

خیر. آزادسازی به صورت خروجی به خروجی انجام می شود.

زمان فعال ماندن مقصد با ریموت چقدر است؟

زمان ریموت لابی من در بازه ۵ تا ۳۰ ثانیه قابل تنظیم است.

آیا ساکنان برای استفاده از آسانسور به لابی من وابسته هستند؟

خیر. کاربران دائمی با کارت خود به توقف های مجازشان دسترسی پیدا می کنند.

ظرفیت کارت دستگاه چقدر است؟

تا ۱۰۰۰ کارت یا تگ MIFARE با فرکانس ۱۳.۵۶MHz.

آیا یک کارت می تواند چند توقف مجاز داشته باشد؟

بله. برای هر کاربر می توان یک یا چند خروجی از میان ۱۶ خروجی تعریف کرد.

آیا توقف های مجاز بعداً قابل تغییر هستند؟

بله. بدون تعویض کارت می توان خروجی های مجاز کاربر را تغییر داد.

آیا برای تعلیق کارت باید کارت را از ساکن گرفت؟

خیر. در صورت مشخص بودن Index، دسترسی بدون حضور فیزیکی کارت قابل مدیریت است.

آیا وضعیت هر خروجی روی برد مشخص است؟

بله. برای هر رله یک LED آبی مستقل وجود دارد و LED قرمز نیز وضعیت تغذیه برد را نشان می دهد.

فرکانس ریموت لابی من چیست؟

به صورت استاندارد ۴۳۳MHz است و نسخه ۳۱۵MHz نیز بر اساس سفارش قابل ارائه است.

آیا می توان یک توقف را همیشه آزاد گذاشت؟

بله. هر خروجی قابلیت Bypass مستقل دارد.

آیا دستگاه گزارش تردد دارد؟

با نصب کارت حافظه Micro SD امکان ثبت گزارش تردد فراهم می شود.

آیا کارت حافظه همراه دستگاه است؟

خیر. کارت حافظه بر اساس نیاز مشتری و با هزینه جداگانه ارائه می شود.

تفاوت مدل ۱۰۴۴ و ۱۰۴۵ چیست؟

در مدل ۱۰۴۴ کنترل مراجعه کننده در اختیار نگهبان یا لابی من است؛ در مدل ۱۰۴۵ خود ساکن با ریموت مهمان توقف مربوط به واحدش را آزاد می کند.

گارانتی محصول چند سال است؟

این محصول دارای ۵ سال گارانتی است.

مطالعه بیشتر

• ریموت مهمان آسانسور
• اکسس کنترل چندخروجی آسانسور
• اکسس کنترل آسانسور در ساختمان های چندواحدی
• راهنمای سیم کشی اکسس کنترل آسانسور
• ریموت لابی من آسانسور

جمع بندی

اکسس کنترل کارتی ۱۶ خروجی روکار آسانسور مدل ۱۰۴۴ با ریموت لابی من برای پروژه هایی مناسب است که تعداد بیشتری از توقف ها باید مستقل کنترل شوند و مراجعه کنندگان نیز قبل از انتخاب مقصد توسط نگهبان یا پذیرش تأیید شوند.

۱۶ خروجی مستقل، برد ۱۶ رله با LED وضعیت مجزا، ظرفیت ۱۰۰۰ کارت و تگ MIFARE، تعیین چند توقف برای هر کارت، تا ۱۶ فرمان مستقل ریموت لابی من، تایمر ۵ تا ۳۰ ثانیه برای مقصد مراجعه کننده، تعلیق کارت بدون حضور فیزیکی آن، Bypass مستقل خروجی ها، نمایشگر OLED با تاریخ شمسی، گزارش گیری با Micro SD، معماری توسعه پذیر و ۵ سال گارانتی از قابلیت های اصلی مدل ۱۰۴۴ هستند.

اگر ساختمان شما بیش از ۱۲ مسیر مستقل دارد و می خواهید ساکنان با کارت خود تردد کنند اما هر مراجعه کننده فقط پس از تأیید نگهبان و فقط به مقصد مشخص دسترسی پیدا کند، مدل ۱۰۴۴ دقیقاً برای این ساختار طراحی شده است.
