اکسس کنترل (محدودکننده تردد) کارتی روکار ۱۲ خروجی آسانسور

اکسس کنترل کارتی ۱۲ خروجی روکار آسانسور

اکسس کنترل کارتی روکار ۱۲ خروجی آسانسور مدل ۱۰۴۲ برای ساختمان هایی طراحی شده است که می خواهند دسترسی کاربران به تعداد بیشتری از توقف های آسانسور را به صورت مستقل کنترل کنند.

این دستگاه با کارت و تگ MIFARE فرکانس ۱۳.۵۶MHz کار می کند، ظرفیت تعریف تا ۱۰۰۰ کارت یا تگ را دارد و برای هر کاربر می توان یک یا چند خروجی از میان ۱۲ خروجی سیستم به عنوان توقف مجاز تعیین کرد.

بنابراین داشتن کارت معتبر به معنی دسترسی آزاد به تمام طبقات نیست؛ هر کارت دقیقاً فقط توقف هایی را فعال می کند که مدیر ساختمان برای همان کاربر تعریف کرده است.

۱۲ خروجی برای چه ساختمانی مناسب است؟

مدل ۱۰۴۲ زمانی مناسب است که تعداد مسیرهای مستقل موردنیاز از ظرفیت یک سیستم ۸ خروجی بیشتر باشد، اما پروژه نیازی به ۱۶ خروجی نداشته باشد.

برای مثال فرض کنید یک ساختمان دارای توقف های زیر است:

• زیرزمین دوم B۲
• زیرزمین اول B۱
• همکف GF
• طبقات ۱ تا ۹

این ساختمان در مجموع ۱۲ توقف دارد و در صورتی که تمام این توقف ها باید مستقل کنترل شوند، مدل ۱۰۴۲ می تواند دقیقاً متناسب با پروژه باشد.

البته عدد ۱۲ الزاماً به معنی ساختمان ۱۲ طبقه نیست؛ معیار اصلی، تعداد مسیرهایی است که باید مستقل از یکدیگر تحت کنترل قرار گیرند.

چرا ۱۲ خروجی به جای ۸ یا ۱۶ خروجی؟

اگر پروژه ۱۰، ۱۱ یا ۱۲ مسیر مستقل برای کنترل داشته باشد، سیستم ۸ خروجی پاسخگو نیست.

از طرف دیگر اگر ظرفیت موردنیاز حداکثر ۱۲ خروجی باشد، الزاماً نیازی به انتخاب نسخه ۱۶ خروجی نیست.

مدل ۱۰۴۲ برای همین فاصله طراحی شده است؛ یعنی یک انتخاب متناسب تر برای پروژه هایی که تعداد توقف های قابل کنترل آنها از ۸ بیشتر و حداکثر ۱۲ مسیر است.

هر کارت فقط طبقات مجاز خودش را فعال می کند

فرض کنید ساکن طبقه هفتم در ساختمان دو پارکینگ دارد.

برای کارت او می توان چنین دسترسی ای تعریف کرد:

• B۲
• B۱
• GF
• طبقه ۷

وقتی کاربر کارت خود را مقابل دستگاه قرار می دهد، فقط خروجی های مربوط به همین توقف ها برای مدت تعیین شده فعال می شوند.

شستی طبقات دیگر همچنان تحت محدودیت باقی می مانند.

یک کارت می تواند به چند توقف دسترسی داشته باشد

مدل ۱۰۴۲ بر اساس منطق «یک کارت، یک طبقه» محدود نشده است.

برای هر کاربر می توان هر ترکیب موردنیاز از خروجی های مجاز را تعریف کرد.

برای مثال:

•  B۱ + GF + طبقه ۴ → ساکن طبقه ۴
• B۲ + B۱ + GF + طبقه خودش → ساکن دارای دو پارکینگ
• پارکینگ + دو طبقه مسکونی → مالک دوبلکس
• همه توقف ها → مدیر ساختمان
• فقط توقف های موردنیاز → نیروی تأسیسات

۱۲ خروجی یعنی ۱۲ مسیر مستقل؛ نه الزاماً ۱۲ طبقه

در انتخاب اکسس کنترل چندخروجی بهتر است تعداد طبقات ساختمان را مستقیماً معادل تعداد خروجی ها در نظر نگیریم.

پارکینگ، زیرزمین، همکف، بام یا حتی یک مسیر خاص پروژه می تواند یکی از خروجی های سیستم باشد.

از طرف دیگر ممکن است بعضی توقف ها همیشه آزاد باشند و اصلاً نیازی به قرار گرفتن تحت کنترل نداشته باشند.

بنابراین ظرفیت مناسب بر اساس تعداد واقعی شستی ها یا مسیرهایی که باید مستقل محدود شوند انتخاب می شود.

مثال: همکف آزاد، ۱۱ توقف دیگر محدود

فرض کنید یک ساختمان ۱۲ توقف دارد، اما مدیریت تصمیم گرفته همکف برای همه آزاد باشد.

در این حالت می توان همکف را Bypass کرد یا اساساً متناسب با طراحی پروژه آزاد نگه داشت و سایر توقف ها را همچنان مستقل کنترل کرد.

بنابراین وجود ۱۲ خروجی به این معنی نیست که همه ۱۲ خروجی باید دائماً در وضعیت محدود باشند.

ساختار چندخروجی؛ یونیت اصلی + برد رله مخفی

سیستم از دو بخش اصلی تشکیل می شود:

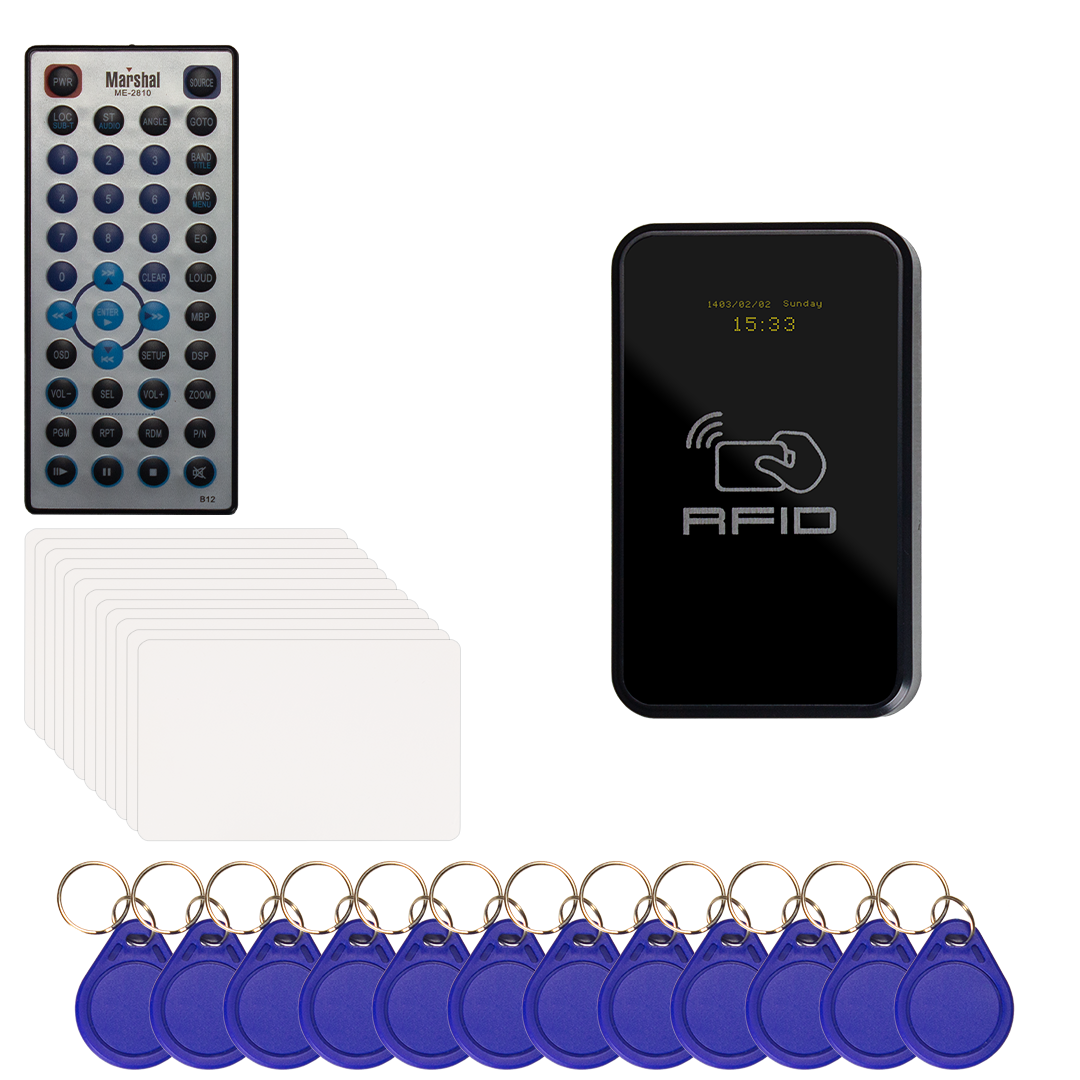

• یونیت اصلی روکار شامل کارتخوان، نمایشگر و بخش کنترل

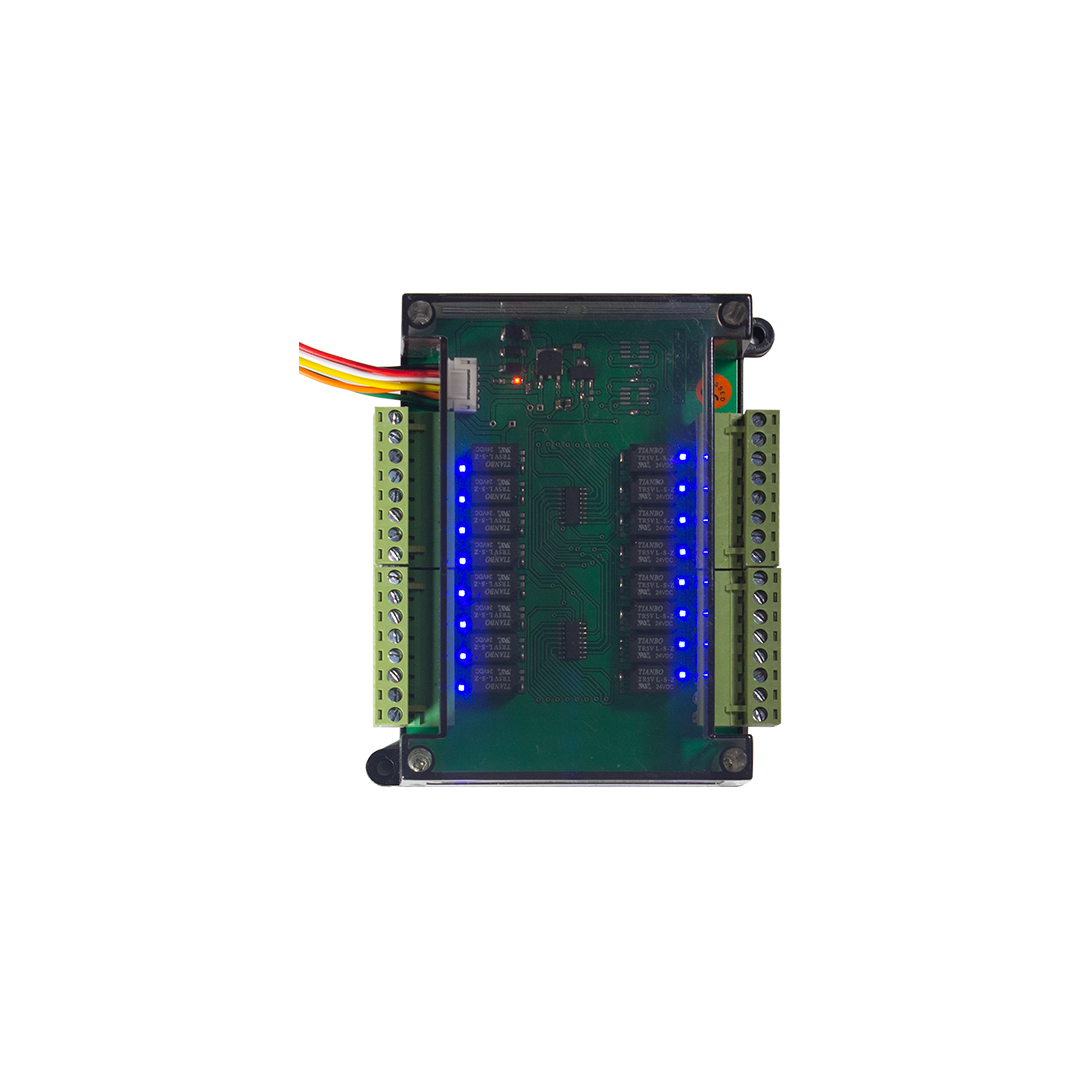

• برد رله چندخروجی که در محل مناسب و دور از دسترس کاربران نصب می شود

در نسخه ۱۲ خروجی، ۱۲ مسیر مستقل در اختیار پروژه قرار می گیرد و هر خروجی می تواند در مسیر فرمان شستی توقف مربوطه قرار گیرد.

این ساختار باعث می شود بخش قدرت و رله ها داخل پنل یا فضای فنی قرار بگیرند و قسمت در دسترس کاربر فقط وظیفه احراز هویت و رابط کاربری را داشته باشد.

چرا مخفی بودن بخش رله مهم است؟

در یک سیستم کنترل دسترسی آسانسور، بهتر است بخش اصلی اعمال محدودیت در مکانی قرار گیرد که به سادگی در دسترس کاربر نباشد.

در این ساختار، برد رله در پشت پنل یا فضای فنی نصب می شود و یونیت روکار فقط فرمان لازم را به سیستم ارسال می کند.

این طراحی برای پروژه هایی که کنترل تردد جدی تری نیاز دارند، نسبت به قرار دادن تمام مدار کنترلی در یک کارتخوان در دسترس، ساختار مناسب تری ایجاد می کند.

۱۰۰۰ کارت و تگ MIFARE ۱۳.۵۶MHz

ظرفیت دستگاه تا ۱۰۰۰ کارت یا تگ است.

این محصول با کارت/تگ مایفر، کارت/تگ MIFARE و کارت یا تگ RFID با فرکانس ۱۳.۵۶MHz کار می کند.

هر کاربر در یک Index مشخص از حافظه ثبت می شود و توقف های مجاز او نیز در سیستم تعیین می شوند.

مدیریت کاربران بر اساس Index

هر کارت در حافظه دستگاه دارای یک Index مشخص است.

مدیر می تواند در فایل مدیریت ساختمان ثبت کند:

Index ۵۴۱ → واحد ۱۵ → علی رضایی → B۱ + GF + طبقه ۸

به این ترتیب حتی در ساختمانی با صدها کاربر، مشخص است هر رکورد حافظه متعلق به چه شخصی است و چه دسترسی هایی برای او تعریف شده اند.

تغییر طبقات مجاز بدون تعویض کارت

اگر شرایط یک کاربر تغییر کند، لازم نیست کارت جدیدی برای او صادر شود.

برای مثال اگر ساکنی پارکینگ دوم ساختمان را اجاره کند، می توان خروجی مربوط به آن پارکینگ را به همان کارت قبلی او اضافه کرد.

همچنین در صورت پایان دسترسی به یک توقف، همان خروجی را می توان از مجوزهای کارت حذف کرد.

سناریوی مستأجر جدید؛ بدون تغییر سخت افزار

فرض کنید واحدی تخلیه شده و مستأجر جدید جایگزین می شود.

مدیر می تواند دسترسی کارت های کاربران قبلی را غیرفعال کند و برای ساکنان جدید کارت های تازه با توقف های موردنیاز تعریف کند.

برای انجام این تغییر نیازی به اصلاح سیم کشی طبقات یا تغییر سخت افزار دستگاه نیست.

تعلیق کارت بدون حضور صاحب کارت

یکی از قابلیت های مهم این پلتفرم امکان مدیریت کارت بدون نیاز به حضور فیزیکی آن است.

اگر مدیر Index مربوط به کاربر را در اختیار داشته باشد، می تواند دسترسی همان کارت را بدون مراجعه شخص و بدون گرفتن کارت از او تعلیق کند.

در صورت رفع علت محدودیت نیز همان کارت می تواند مجدداً فعال شود.

سناریوی مدیریت حق شارژ آسانسور

فرض کنید یکی از ساکنان شارژ ساختمان را در موعد تعیین شده پرداخت نکرده است.

در ساختمان هایی که مطابق مقررات، مصوبات و سیاست داخلی خود امکان استفاده از محدودیت دسترسی در فرآیند مدیریت بدهی دارند، مدیر می تواند بدون مراجعه حضوری به واحد و بدون گرفتن کارت از ساکن، مجوز او را موقتاً تعلیق کند.

اگر هر عضو خانواده کارت مستقل داشته باشد، کاربران نیز به صورت جداگانه قابل مدیریت هستند.

پس از تسویه یا رفع مسئله، دسترسی همان کارت دوباره فعال می شود و نیازی به صدور کارت جدید نیست.

محدود کردن یک فرد بدون قطع دسترسی کل واحد

فرض کنید یک واحد چهار عضو دارد و برای هر نفر یک کارت جداگانه تعریف شده است.

هر کارت Index مستقل خود را دارد.

بنابراین در صورت نیاز، مدیر می تواند فقط کارت یک فرد را مدیریت کند و دسترسی سایر کاربران واحد همچنان بدون تغییر باقی بماند.

مدیریت بدون اپلیکیشن با فایل Excel

استفاده از اپلیکیشن برای عملکرد دستگاه الزامی نیست.

در پروژه هایی که نسخه نرم افزاری سفارش داده نشده است، توصیه می شود مدیر یک فایل Excel مطابق حافظه دستگاه تهیه کند.

برای هر کاربر می توان اطلاعاتی مانند:

• Index حافظه
• شماره واحد
• نام و نام خانوادگی
• کد کارت یا تگ
• توقف های مجاز

را ثبت کرد.

این فایل در عمل دفتر مدیریت کاربران سیستم خواهد بود.

نمایشگر OLED با ساعت و تاریخ شمسی

مدل ۱۰۴۲ دارای نمایشگر OLED است.

در ردیف بالای نمایشگر دستگاه، سال، ماه، روز و روز هفته با فونت کوچک تر نشان داده می شوند.

در ردیف پایین، ساعت و دقیقه با فونت بزرگ تر نمایش داده می شوند.

استفاده از تاریخ شمسی مخصوصاً زمانی اهمیت پیدا می کند که مدیر بخواهد گزارش ها و زمان های ثبت شده را بررسی کند.

گزارش تردد با Micro SD

سوکت Micro SD روی دستگاه وجود دارد.

در صورت نیاز پروژه به ثبت گزارش، کارت حافظه بر اساس سفارش و با هزینه جداگانه در اختیار مشتری قرار می گیرد.

پس از نصب کارت حافظه، امکان ثبت گزارش های تردد فراهم می شود.

کارت Micro SD به صورت پیش فرض همراه محصول نیست.

زمان فعال بودن خروجی بعد از کارت

پس از تأیید کارت معتبر، خروجی های مجاز همان کاربر برای مدت تعیین شده فعال می شوند.

این زمان در بازه ۳ تا ۱۰ ثانیه قابل تنظیم است.

کاربر در این مدت فرصت دارد یکی از شستی های مجاز خود را انتخاب کند.

Bypass مستقل هر خروجی

هر توقف می تواند مستقل از سایر توقف ها در وضعیت آزاد قرار گیرد.

برای مثال ممکن است ساختمان بخواهد:

• GF همیشه آزاد باشد.
• B۱ فقط برای کاربران مجاز فعال شود.
• B۲ برای گروه خاصی از ساکنان قابل استفاده باشد.
• طبقات مسکونی همچنان کاملاً تحت کنترل بمانند.

امکان آزاد کردن همه خروجی ها در شرایطی مانند تعمیرات، اسباب کشی یا وضعیت های خاص نیز وجود دارد.

Bypass با حذف کاربر تفاوت دارد

در Bypass، محدودیت خود خروجی موقتاً برداشته می شود و کاربران بدون احراز هویت می توانند از آن مسیر استفاده کنند.

اما در تعلیق یک کارت، فقط مجوز همان کاربر تغییر می کند و سایر کاربران مجاز همچنان می توانند مطابق سطح دسترسی خود از سیستم استفاده کنند.

این دو قابلیت برای دو نیاز مدیریتی کاملاً متفاوت طراحی شده اند.

مدیریت دستگاه با ریموت مادون قرمز

تعریف کارت ها، تعیین خروجی های مجاز، تغییر تنظیمات و دستورات مدیریتی از طریق ریموت مادون قرمز دستگاه انجام می شود.

با فشردن هر دکمه، دستگاه دریافت فرمان را با صدای Beep تأیید می کند و اطلاعات لازم نیز روی نمایشگر دستگاه قابل مشاهده است.

قاب روکار ABS

یونیت اصلی داخل قاب ABS روکار با ابعاد تقریبی ۱۸.۲ × ۱۲ سانتی متر و ضخامت حدود ۳.۲ سانتی متر قرار دارد.

قاب در دو رنگ مشکی و نقره ای قابل ارائه است.

قابلیت توسعه؛ اگر نیاز ساختمان در آینده تغییر کند

این خانواده بر پایه یک پلتفرم اختصاصی و توسعه پذیر طراحی شده است.

مدل ۱۰۴۲ در حالت استاندارد برای کنترل کارتی ۱۲ خروجی تجهیز می شود و قطعات مربوط به قابلیت هایی که در سفارش وجود ندارند الزاماً مونتاژ نمی شوند.

در صورت تغییر نیاز پروژه، امکان بررسی تجهیز سیستم به امکاناتی مانند اثر انگشت، ریموت مهمان، ریموت لابی من یا قابلیت های نرم افزاری سفارشی وجود دارد.

توسعه به نرم افزار Android یا Web Server نیز بر اساس سفارش پروژه قابل بررسی است.

۱۰۴۲ یا مدل ۸ خروجی ۱۰۳۸؟

اگر تعداد مسیرهای مستقل پروژه حداکثر ۸ عدد است، مدل ۱۰۳۸ انتخاب متناسب تری خواهد بود.

۱۰۴۲ یا مدل ۱۶ خروجی؟

اگر پروژه بیش از ۱۲ مسیر مستقل دارد، بهتر است به نسخه ۱۶ خروجی بروید.

اکسس کنترل کارتی ۱۶ خروجی – مدل ۱۰۴۷

اگر ظرفیت موردنیاز پروژه ۱۲ خروجی یا کمتر است، مدل ۱۰۴۲ می تواند بدون رفتن به ظرفیت بالاتر، نیاز پروژه را پوشش دهد.

اگر ریموت مهمان نیاز دارید

اگر علاوه بر کنترل ۱۲ مسیر مستقل، هر واحد باید بتواند توقف مربوط به مهمانش را برای مدت مشخص آزاد کند:

اکسس کنترل کارتی ۱۲ خروجی با ریموت مهمان – مدل ۱۰۴۱

اگر ساختمان لابی من دارد

اگر نگهبان یا پذیرش باید بتواند مقصد مراجعه کننده را موقتاً آزاد کند:

اکسس کنترل کارتی ۱۲ خروجی با ریموت لابی من – مدل ۱۰۴۰

اگر اثر انگشت هم نیاز دارید

اگر علاوه بر کارت، کاربران دائمی باید بتوانند بدون همراه داشتن کارت و با اثر انگشت تردد کنند:

اکسس کنترل اثر انگشتی و کارتی ۱۲ خروجی – مدل ۱۰۳۹

مشخصات فنی مدل ۱۰۴۲

سؤالات متداول

اکسس کنترل مدل ۱۰۴۲ چند خروجی دارد؟

این مدل دارای ۱۲ خروجی مستقل برای کنترل حداکثر ۱۲ مسیر یا توقف مستقل است.

آیا ۱۲ خروجی یعنی دستگاه فقط برای ساختمان ۱۲ طبقه است؟

خیر. پارکینگ، همکف، بام و سایر مسیرهای کنترل شده نیز می توانند جزو خروجی ها باشند. معیار، تعداد مسیرهای مستقل تحت کنترل است.

آیا یک کارت می تواند به چند طبقه دسترسی داشته باشد؟

بله. برای هر کارت می توان یک یا چند خروجی مجاز تعریف کرد.

آیا طبقات مجاز یک کارت بعداً قابل تغییر هستند؟

بله. بدون تعویض کارت می توان خروجی های مجاز کاربر را تغییر داد.

ظرفیت کارت دستگاه چقدر است؟

تا ۱۰۰۰ کارت یا تگ MIFARE با فرکانس ۱۳.۵۶MHz.

آیا برای تعلیق کارت باید کارت را از شخص گرفت؟

خیر. با مشخص بودن Index کاربر، دسترسی کارت بدون حضور فیزیکی آن قابل مدیریت است.

آیا می توان فقط یک طبقه را همیشه آزاد گذاشت؟

بله. هر خروجی به صورت مستقل قابلیت Bypass دارد.

آیا می توان همه خروجی ها را موقتاً آزاد کرد؟

بله. Bypass کلی برای شرایط خاص قابل استفاده است.

زمان فعال بودن خروجی بعد از کارت چقدر است؟

در بازه ۳ تا ۱۰ ثانیه قابل تنظیم است.

آیا دستگاه تاریخ شمسی دارد؟

بله. تاریخ شمسی، روز هفته و ساعت روی نمایشگر OLED نمایش داده می شوند.

آیا گزارش تردد دارد؟

با نصب کارت حافظه Micro SD امکان ثبت گزارش تردد فراهم می شود.

آیا کارت حافظه همراه دستگاه است؟

خیر. سوکت Micro SD روی دستگاه وجود دارد و کارت حافظه در صورت نیاز با هزینه جداگانه ارائه می شود.

چه زمانی باید به جای ۱۰۴۲ مدل ۱۶ خروجی انتخاب شود؟

زمانی که تعداد مسیرهای مستقل تحت کنترل بیش از ۱۲ عدد باشد، نسخه ۱۶ خروجی مناسب تر است.

آیا امکان افزودن اثر انگشت یا ریموت در آینده وجود دارد؟

پلتفرم دستگاه توسعه پذیر است و امکان بررسی ارتقا بر اساس نیاز و سفارش پروژه وجود دارد.

گارانتی محصول چند سال است؟

این محصول دارای ۵ سال گارانتی است.

مطالعه بیشتر

• ریموت مهمان آسانسور
• اکسس کنترل چندخروجی آسانسور
• اکسس کنترل آسانسور در ساختمان های چندواحدی
• راهنمای سیم کشی اکسس کنترل آسانسور
• ریموت لابی من آسانسور

جمع بندی

اکسس کنترل کارتی ۱۲ خروجی روکار آسانسور مدل ۱۰۴۲ برای پروژه هایی مناسب است که کنترل مستقل ۹ تا ۱۲ مسیر را نیاز دارند و نسخه ۸ خروجی دیگر ظرفیت کافی ندارد.

۱۲ خروجی مستقل، ظرفیت ۱۰۰۰ کارت و تگ MIFARE، تعریف چند توقف مجاز برای هر کاربر، تغییر مجوزها بدون تعویض کارت، تعلیق دسترسی بدون در اختیار داشتن کارت، Bypass مستقل خروجی ها، نمایشگر OLED با تاریخ شمسی، گزارش گیری با Micro SD و ۵ سال گارانتی از امکانات اصلی این مدل هستند.

اگر ساختمان شما تعداد بیشتری توقف نسبت به یک پروژه ۸ خروجی دارد، اما هنوز به ۱۶ خروجی کامل نیاز ندارد، مدل ۱۰۴۲ ظرفیت متناسب تری برای کنترل دقیق طبقات در اختیار پروژه قرار می دهد.
