اکسس کنترل (محدودکننده تردد) تگی جاسوئیچی و کارتی و رمزی ۱۶ خروجی روکار تاچ آسانسور

اکسس کنترل کارتی رمزی ۱۶ خروجی روکار تاچ آسانسور

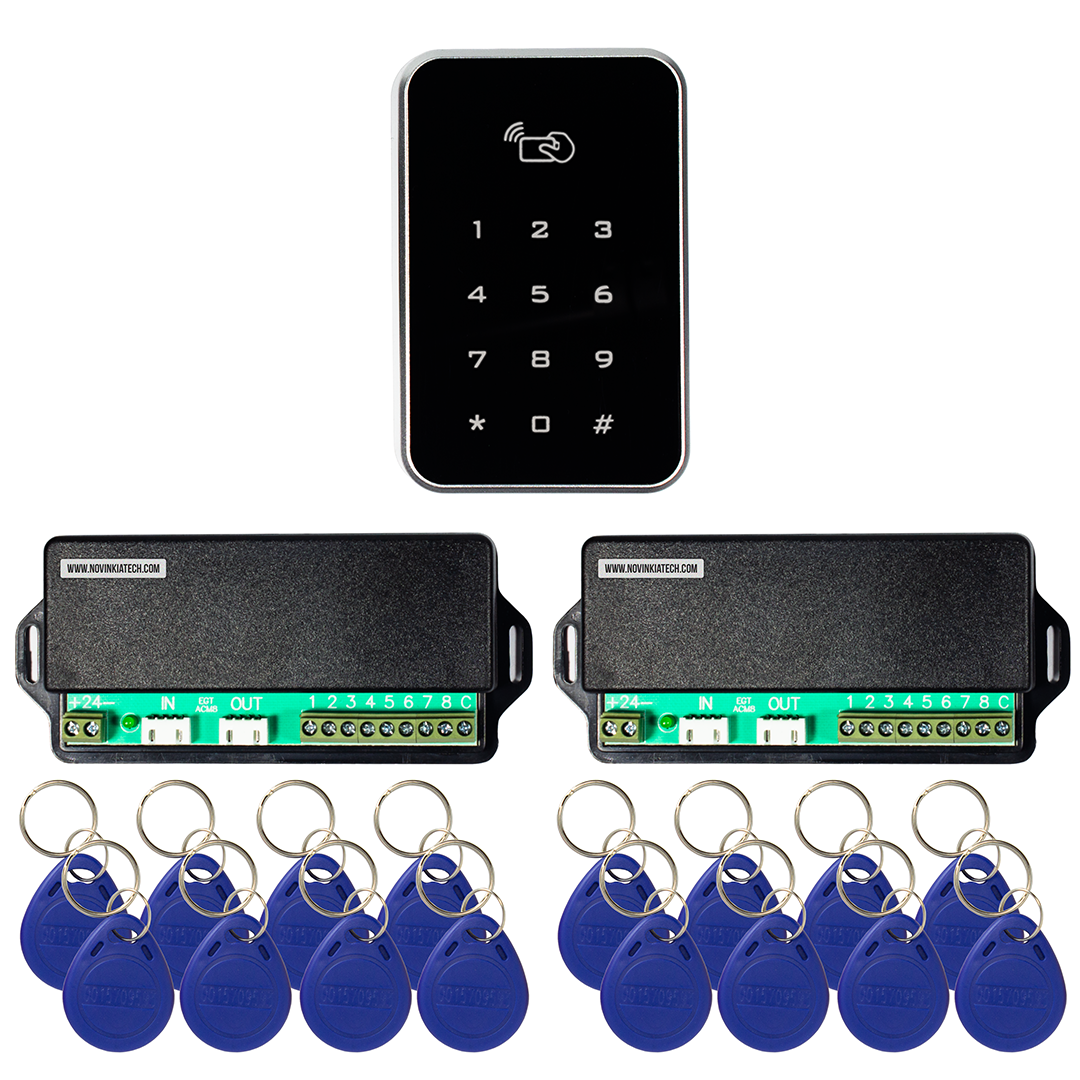

اکسس کنترل کارتی رمزی ۱۶ خروجی روکار تاچ آسانسور مدل ۱۰۵۷ برای ساختمان هایی طراحی شده است که علاوه بر شناسایی کاربران با کارت، تگ RFID و رمز، نیاز دارند دسترسی افراد به تعداد بیشتری از توقف های آسانسور به صورت مستقل مدیریت شود.

این دستگاه دارای ۱۶ خروجی مستقل است و برای هر واحد ساختمان می توان یک رمز اختصاصی، چند کارت یا تگ و یک یا چند توقف مجاز تعریف کرد.

پس از شناسایی کاربر، تنها خروجی هایی که برای همان واحد مجاز شده اند فعال می شوند و کاربر می تواند در مدت مشخص شده یکی از شستی های مجاز خود را انتخاب کند.

نسخه ۱۶ خروجی از دو ماژول رله ۸ کانال تشکیل می شود که به صورت آبشاری به بخش اصلی دستگاه متصل هستند؛ ماژول اول خروجی های ۱ تا ۸ و ماژول دوم خروجی های ۹ تا ۱۶ را کنترل می کند.

اکسس کنترل ۱۶ خروجی برای چه ساختمان هایی مناسب است؟

هرچه تعداد توقف های آسانسور افزایش پیدا می کند، استفاده از یک اکسس کنترل تک خروجی یا حتی ۸ خروجی ممکن است پاسخگوی نیاز پروژه نباشد.

مدل ۱۰۵۷ امکان کنترل مستقل تا ۱۶ مسیر یا توقف را فراهم می کند و برای ساختمان های مسکونی، اداری و پروژه هایی که تعداد بیشتری طبقه یا مسیر کنترلی دارند قابل استفاده است.

مزیت اصلی این ساختار آن است که تمام کاربران ساختمان الزاماً به تمام طبقات دسترسی ندارند.

برای هر واحد می توان دقیقاً تعیین کرد که اجازه فعال کردن کدام توقف ها را داشته باشد.

مثال واقعی از مدیریت دسترسی در یک ساختمان

فرض کنید آسانسوری دارای توقف های پارکینگ، همکف و چندین طبقه مسکونی است.

می توان برای هر واحد فقط طبقه مربوط به همان واحد و در صورت نیاز پارکینگ را مجاز کرد.

برای مثال:

• واحد طبقه ۳ ← دسترسی به طبقه ۳ و پارکینگ
• واحد طبقه ۷ ← دسترسی به طبقه ۷ و پارکینگ
• واحد دوبلکس ← دسترسی به دو طبقه مرتبط
• مدیر ساختمان ← دسترسی به چند یا تمام توقف ها
• کاربر خدماتی ← فقط توقف هایی که مدیریت تعیین کرده است

به این ترتیب مجوز دسترسی از یک «اجازه کلی استفاده از آسانسور» به یک سیستم دقیق تر برای کنترل توقف های مجاز تبدیل می شود.

هر واحد می تواند یک یا چند توقف مجاز داشته باشد

سیستم محدود به تخصیص یک طبقه به هر واحد نیست.

هنگام تعریف واحد، مدیر می تواند هر تعداد توقف موردنیاز از میان خروجی های موجود را برای همان واحد مجاز کند.

این قابلیت برای سناریوهایی مانند موارد زیر اهمیت دارد:

• واحد دوبلکس
• دسترسی هم زمان به طبقه مسکونی و پارکینگ
• دسترسی به انباری یا طبقه خدماتی
• دسترسی مدیر به چند طبقه
• دسترسی کارکنان به مجموعه ای مشخص از توقف ها

دو برد رله ۸ خروجی؛ ساختار نسخه ۱۶ کانال

برای ایجاد ۱۶ خروجی مستقل، مدل ۱۰۵۷ از دو برد رله ۸ خروجی استفاده می کند.

هر ماژول دارای ۸ رله و COM مشترک مربوط به همان مجموعه است.

تقسیم خروجی ها به این صورت خواهد بود:

این معماری باعث می شود سیستم با افزایش تعداد ماژول ها به صورت منظم قابل توسعه باشد.

اتصال آبشاری دو ماژول رله

هر برد رله دارای دو سوکت ارتباطی چهارپین با عنوان های IN و OUT است.

در نسخه ۱۶ خروجی، ساختار اتصال به صورت زیر است:

1. بخش اصلی دستگاه به ورودی IN ماژول اول متصل می شود.
2. خروجی OUT ماژول اول به ورودی IN ماژول دوم متصل می شود.

به این ترتیب فرمان مربوط به تمام ۱۶ خروجی از طریق همین ساختار آبشاری به ماژول ها منتقل می شود.

تغذیه ماژول های رله

هر ماژول رله دارای ورودی تغذیه مستقل +۲۴V و GND است.

روی هر برد همچنین یک LED سبز وجود دارد که وجود تغذیه ماژول را نمایش می دهد.

ابعاد تقریبی هر برد رله با احتساب بال های محل پیچ:

۱۳.۵ × ۶ × ۲ سانتی متر

است.

در نسخه ۱۶ خروجی باید فضای مناسب برای نصب دو عدد از این بردها در پشت پنل یا محل مناسب دیگری پیش بینی شود.

COM مشترک هر مجموعه ۸ خروجی

هر ماژول ۸ خروجی دارای یک ترمینال C یا COM مشترک برای هشت رله همان ماژول است.

در کنار آن خروجی های ۱ تا ۸ همان برد قرار دارند.

با توجه به نحوه اتصال COM می توان خروجی های یک ماژول را به صورت مثبت یا منفی مورد استفاده قرار داد.

خروجی مثبت

اگر COM ماژول به +۲۴V متصل شود، خروجی های فعال همان ماژول ولتاژ مثبت را در اختیار مسیر مربوط قرار می دهند.

خروجی منفی

اگر COM به GND متصل شود، خروجی های آن ماژول به صورت منفی قابل استفاده خواهند بود.

نکته فنی: هشت خروجی هر ماژول دارای COM مشترک هستند؛ بنابراین در یک ماژول نمی توان بخشی از خروجی ها را مثبت و بخشی دیگر را منفی استفاده کرد.

از آنجا که نسخه ۱۶ خروجی دارای دو ماژول مجزا و دو COM مستقل است، نحوه اتصال هر ماژول باید متناسب با مدار پروژه توسط نصاب تعیین شود.

کنترل واقعی شستی های طبقات

خروجی های اکسس کنترل را می توان متناسب با طراحی مدار در مسیر تغذیه یا فرمان شستی های مربوط قرار داد.

پیش از احراز هویت، شستی های محدودشده امکان ارسال فرمان ندارند.

پس از ارائه کارت یا تگ معتبر یا ورود رمز صحیح، دستگاه بررسی می کند کدام توقف ها برای واحد موردنظر مجاز هستند.

فقط خروجی های مربوط به همان توقف ها برای مدت تعیین شده فعال می شوند.

کاربر سپس می تواند یکی از شستی های مجاز خود را فشار دهد.

راهنمای سیم کشی اکسس کنترل آسانسور

مدیریت کاربران بر اساس واحد ساختمان

به جای اینکه مجموعه ای از کارت ها بدون ساختار در حافظه دستگاه ذخیره شوند، در این سیستم کاربران در قالب واحدهای ساختمان مدیریت می شوند.

برای هر واحد می توان موارد زیر را تعریف کرد:

• شماره واحد
• رمز اختصاصی واحد
• یک یا چند کارت یا تگ
• یک یا چند توقف مجاز
• وضعیت فعال یا غیرفعال

شماره واحد می تواند بین ۱ تا ۴ رقم باشد و باید غیرتکراری باشد.

رمز واحد بین ۳ تا ۸ رقم قابل تعریف است و رقم اول نباید صفر باشد.

هر واحد یک رمز مشترک دارد اما می تواند چند تگ مختلف برای اعضای خود داشته باشد.

ظرفیت ۵۰۰ کارت و تگ RFID

ظرفیت کل دستگاه ۵۰۰ کارت یا تگ RFID است.

برای هر واحد می توان متناسب با تعداد ساکنان چند تگ تعریف کرد.

تمام تگ های متعلق به یک واحد از همان مجوزهای توقفی استفاده می کنند که مدیر برای آن واحد تعریف کرده است.

کارتخوان RFID فرکانس ۱۲۵kHz

دستگاه از کارت و تگ RFID با فرکانس ۱۲۵ کیلوهرتز پشتیبانی می کند.

برای استفاده روزمره، کارت یا تگ روش سریع و ساده ای برای شناسایی ساکنان است.

در کنار RFID، صفحه کلید لمسی دستگاه امکان استفاده از رمز واحد را نیز فراهم می کند.

کیپد لمسی روکار

بخش کاربری مدل ۱۰۵۷ داخل یک قاب روکار قرار دارد.

ابعاد قاب تقریباً:

۱۱.۵ × ۷.۵ سانتی متر

و ضخامت آن حدود:

۲.۲ سانتی متر

است.

صفحه کلید شامل اعداد ۰ تا ۹، کلیدهای * و # و محل کارتخوان RFID است.

نصب روکار به خصوص برای آسانسورهای موجود مناسب است؛ جایی که اضافه کردن دستگاه به پنل فعلی آسان تر از بازطراحی کامل پنل شستی است.

حالت «تگ یا رمز»

در حالت پیش فرض، ساکن می تواند با یکی از دو روش زیر احراز هویت شود:

• ارائه تگ معتبر
• وارد کردن رمز صحیح واحد

پس از تأیید کاربر، توقف های مجاز همان واحد فعال می شوند.

حالت «تگ و رمز» برای احراز هویت قوی تر

در حالت دوم، کاربر باید هم تگ معتبر داشته باشد و هم رمز صحیح واحد را وارد کند.

بنابراین اگر تگ در اختیار فرد دیگری قرار بگیرد، داشتن تگ به تنهایی برای فعال کردن توقف های واحد کافی نیست.

این حالت برای ساختمان هایی مناسب است که سطح کنترل دسترسی سخت گیرانه تری می خواهند.

افزودن تگ جدید به واحد موجود

اگر بعداً یک واحد به تگ بیشتری نیاز داشته باشد، مدیر می تواند بدون تعریف دوباره کل واحد، تگ جدیدی برای آن اضافه کند.

این قابلیت برای خانواده هایی با چند عضو یا زمانی که یک تگ جدید جایگزین تگ قبلی می شود کاربرد دارد.

حذف تگ بدون حذف کل واحد

در صورت نیاز می توان تگ های مشخص یک واحد را حذف کرد بدون اینکه شماره واحد، رمز یا سایر تگ های آن واحد پاک شوند.

تگ حذف شده می تواند بعداً برای واحد دیگری تعریف شود.

حذف کامل یک واحد

اگر واحد تخلیه شود یا کاربران قبلی دیگر نباید به ساختمان دسترسی داشته باشند، مدیر می تواند تمام اطلاعات آن واحد را حذف کند.

شماره واحد، رمز و تگ های مرتبط با آن از حافظه پاک خواهند شد.

غیرفعال کردن موقت یک واحد

برای قطع موقت دسترسی، لازم نیست اطلاعات یک واحد حذف شود.

مدیر می تواند واحد را موقتاً غیرفعال کند.

در این حالت تگ ها و رمز آن واحد دیگر توقف های مجاز را فعال نمی کنند، اما اطلاعات در حافظه باقی می ماند.

بعداً می توان همان واحد را مجدداً فعال کرد.

کاربرد در مدیریت بدهی شارژ

این قابلیت می تواند در ساختمان هایی که مطابق ضوابط و تصمیمات داخلی خود از محدودکننده تردد برای مدیریت بدهی شارژ استفاده می کنند مفید باشد.

پس از رفع موضوع، نیازی به تعریف دوباره تمام تگ ها و اطلاعات واحد وجود ندارد.

دسترسی به تمام توقف ها برای مدیر یا کاربران خاص

در صورت نیاز می توان تمام ۱۶ توقف تحت کنترل را برای یک واحد یا کاربر مدیریتی مجاز کرد.

این قابلیت برای مدیر ساختمان، مسئول فنی، لابی من یا سایر افرادی که طبق سیاست ساختمان باید به همه طبقات دسترسی داشته باشند قابل استفاده است.

حالت مهمان

کاربر می تواند توقف های مجاز واحد خود را به طور موقت در حالت مهمان قرار دهد.

در این وضعیت مراجعه کنندگان می توانند بدون کارت یا رمز از توقف هایی که برای آن واحد آزاد شده اند استفاده کنند.

این قابلیت برای مهمانی، پیک، تعمیرکار، اسباب کشی و رفت وآمدهای موقت کاربرد دارد.

برای افزایش امنیت، حالت مهمان با قطع و وصل برق یا ورود مدیر به تنظیمات دستگاه غیرفعال می شود.

استفاده از رمز برای مهمان چه محدودیتی دارد؟

در اختیار گذاشتن رمز واحد به مهمان ساده است، اما رمز این سیستم یک رمز یک بارمصرف نیست.

هر واحد یک رمز مشترک دارد و اگر این رمز در اختیار افراد مختلف قرار بگیرد، ممکن است بعداً نیز قابل استفاده باشد.

مالک می تواند رمز را تغییر دهد، اما در ساختمانی که رفت وآمد مهمان زیاد است، تغییر مکرر رمز راهکار ایده آلی نیست.

چرا استفاده از رمز عمومی یا مشترک برای آسانسور همیشه مناسب نیست؟

ریموت مهمان؛ راهکار زمان دار برای مراجعه کنندگان

اگر مدیریت مهمان یکی از نیازهای اصلی ساختمان است، سیستم ریموت مهمان آسانسور را نیز بررسی کنید.

در این روش ساکن بدون اعلام رمز دائمی واحد، فقط توقف موردنیاز خود را برای مدت محدودی آزاد می کند.

پس از پایان زمان، توقف دوباره محدود می شود.

آشنایی با ریموت میهمان آسانسور

ریموت لابی من برای ساختمان های دارای نگهبان

در ساختمان هایی که لابی من یا نگهبان دارند، دسترسی مهمان می تواند از لابی کنترل شود.

مسئول لابی بعد از تأیید مقصد مراجعه کننده، توقف موردنظر را برای مدت محدود آزاد می کند.

در این روش نیز نیازی به اعلام رمز دائمی واحد به مراجعه کننده نیست.

آشنایی با ریموت لابی من آسانسور

ترکیب کارت برای ساکنان و ریموت برای مهمانان

در ساختمان های پرتوقف، یکی از ساختارهای کاربردی این است که دسترسی دائمی و موقت از یکدیگر جدا شوند.

ساکنان: کارت یا تگ دائمی با دسترسی به توقف های مشخص

مهمان: دسترسی محدود و زمان دار با ریموت مهمان

ساختمان دارای لابی: آزادسازی توقف توسط لابی من

نوین کیا تک امکان ارائه راهکارهای اختصاصی و توسعه پذیر کارت + ریموت مهمان یا کارت + ریموت لابی من را در ظرفیت های مختلف دارد.

اگر هدف پروژه فقط محدودسازی ساده نیست و مدیریت مهمان بخش مهمی از نیاز ساختمان است، مقایسه این راهکارها قبل از خرید توصیه می شود.

زمان فعال بودن خروجی ها از ۱ تا ۹۹ ثانیه

پس از احراز هویت کاربر، توقف های مجاز برای مدت مشخصی فعال باقی می مانند.

زمان پیش فرض دستگاه ۵ ثانیه است.

مدیر می تواند زمان فعال بودن خروجی ها را بین ۱ تا ۹۹ ثانیه تنظیم کند.

این ویژگی امکان تطبیق عملکرد سیستم با موقعیت کیپد، نوع پنل و شرایط کاربران ساختمان را فراهم می کند.

تفاوت مدل ۱۰۵۷ روکار با ۱۰۷۳ توکار

مدل های ۱۰۵۷ و ۱۰۷۳ از نظر امکانات اصلی و تعداد خروجی در یک خانواده قرار دارند.

هر دو دارای ۱۶ خروجی و دو ماژول رله ۸ کانال هستند؛ تفاوت اصلی آنها در نحوه نصب رابط کاربری است.

اگر پنل شیشه ای یا پلکسی دارید و ظاهر یکپارچه اولویت بیشتری دارد، نسخه ۱۶ خروجی توکار مدل ۱۰۷۳ را بررسی کنید.

۸ خروجی یا ۱۶ خروجی؟

انتخاب تعداد خروجی باید بر اساس تعداد مسیرهایی انجام شود که واقعاً نیاز به کنترل مستقل دارند.

اگر حداکثر ۸ توقف یا مسیر مستقل دارید، مدل ۸ خروجی معمولاً کافی است.

مشاهده اکسس کنترل کارتی رمزی ۸ خروجی روکار

اگر تعداد مسیرهای کنترل شونده بین ۹ تا ۱۶ است، نسخه ۱۶ خروجی مانند ۱۰۵۷ انتخاب منطقی این خانواده است.

راهنمای انتخاب اکسس کنترل چند خروجی آسانسور

اگر بیش از ۱۶ خروجی نیاز داریم چه؟

برای پروژه های بزرگ تر، نسخه های ۲۴ و ۳۲ خروجی همین خانواده قابل استفاده هستند.

نسخه ۲۴ خروجی از سه ماژول ۸ کانال تشکیل می شود و برای پروژه هایی مناسب است که خروجی های ۱۷ تا ۲۴ نیز موردنیاز باشند.

اکسس کنترل کارتی رمزی ۲۴ خروجی روکار تاچ

چه پروژه هایی برای مدل ۱۰۵۷ مناسب هستند؟

• ساختمان هایی با ۹ تا ۱۶ مسیر نیازمند کنترل مستقل
• ساختمان های پرتوقف تر مسکونی یا اداری
• پروژه هایی که هر واحد فقط باید به طبقات مشخص دسترسی داشته باشد
• واحدهایی که چند توقف مجاز دارند
• آسانسورهای موجود که نصب روکار مناسب تر است
• پروژه هایی که RFID و رمز را هم زمان می خواهند
• ساختمان هایی که غیرفعال سازی موقت واحد نیاز است
• پروژه هایی که امکان دسترسی کامل مدیر به همه توقف ها اهمیت دارد

چه زمانی بهتر است مدل دیگری انتخاب شود؟

اگر فقط یک خروجی مشترک نیاز دارید، نسخه تک خروجی ساده تر و اقتصادی تر خواهد بود.

اگر تعداد توقف های کنترل شونده ۸ یا کمتر است، نسخه ۸ خروجی نیاز پروژه را با سخت افزار کمتری تأمین می کند.

اگر ظاهر یکپارچه پنل شیشه ای اهمیت دارد، مدل ۱۰۷۳ توکار را بررسی کنید.

اگر بیش از ۱۶ خروجی نیاز دارید، مدل های ۲۴ و ۳۲ خروجی مناسب تر هستند.

و اگر مدیریت مهمان یکی از مسائل اصلی ساختمان است، سیستم های اختصاصی ریموت مهمان، لابی من یا ترکیب کارت + ریموت را نیز در انتخاب نهایی در نظر بگیرید.

مشخصات فنی مدل ۱۰۵۷

سؤالات متداول

مدل ۱۰۵۷ چند خروجی دارد؟

این مدل دارای ۱۶ خروجی مستقل است که از طریق دو برد رله ۸ کانال ایجاد می شوند.

برد دوم چه خروجی هایی را کنترل می کند؟

ماژول اول خروجی های ۱ تا ۸ و ماژول دوم خروجی های ۹ تا ۱۶ را کنترل می کند.

دو برد رله چگونه به دستگاه متصل می شوند؟

بردها به صورت آبشاری متصل می شوند؛ بخش اصلی به IN ماژول اول و OUT ماژول اول به IN ماژول دوم متصل می شود.

آیا هر واحد می تواند چند توقف مجاز داشته باشد؟

بله. یک یا چند توقف از میان خروجی های موجود را می توان برای هر واحد مجاز کرد.

آیا هر ساکن تگ جداگانه دارد؟

می توان برای اعضای یک واحد چند تگ مختلف تعریف کرد، در حالی که رمز واحد بین کاربران همان واحد مشترک است.

ظرفیت دستگاه چند تگ است؟

ظرفیت کل دستگاه ۵۰۰ کارت یا تگ RFID است.

RFID دستگاه چه فرکانسی است؟

کارتخوان دستگاه از تگ و کارت ۱۲۵kHz استفاده می کند.

آیا می توان یک واحد را موقتاً غیرفعال کرد؟

بله. بدون پاک کردن اطلاعات می توان دسترسی واحد را متوقف و بعداً
