اکسس کنترل کارتی رمزی ۲۴ خروجی روکار تاچ آسانسور مدل ۱۰۵۸ برای ساختمان ها و پروژه هایی طراحی شده است که تعداد زیادی توقف یا مسیر کنترلی دارند و لازم است دسترسی هر واحد به طبقات مجاز خودش محدود شود.

این سیستم دارای کارتخوان RFID با فرکانس ۱۲۵kHz، کیپد لمسی، ظرفیت تعریف تا ۵۰۰ کارت و تگ و ۲۴ خروجی مستقل است.

برای هر واحد می توان یک شماره واحد، یک رمز اختصاصی، چند کارت یا تگ و یک یا چند توقف مجاز تعریف کرد. پس از احراز هویت، فقط خروجی هایی فعال می شوند که قبلاً برای همان واحد مجاز شده اند.

نسخه ۲۴ خروجی از سه ماژول رله ۸ کانال استفاده می کند که به صورت آبشاری به بخش اصلی دستگاه متصل می شوند.

اکسس کنترل ۲۴ خروجی برای ساختمان های پرتوقف تر

در پروژه هایی که بیش از ۱۶ مسیر مستقل باید کنترل شوند، استفاده از نسخه ۲۴ خروجی امکان مدیریت تعداد بیشتری از توقف ها را فراهم می کند.

این مدل می تواند تا ۲۴ مسیر مستقل را تحت کنترل قرار دهد.

این مسیرها می توانند توقف های طبقات، پارکینگ ها یا سایر شستی هایی باشند که در طراحی پروژه باید تنها برای کاربران مجاز فعال شوند.

بنابراین عبارت «۲۴ خروجی» الزاماً به معنای ساختمان دقیقاً ۲۴ طبقه نیست؛ معیار اصلی تعداد مسیرهایی است که باید به صورت مستقل توسط اکسس کنترل مدیریت شوند.

مدیریت دسترسی هر واحد به توقف های مشخص

مزیت اصلی نسخه های چندخروجی این است که هر کاربر مجاز الزاماً به همه طبقات دسترسی پیدا نمی کند.

هنگام تعریف هر واحد، مدیر مشخص می کند آن واحد به کدام توقف ها اجازه دسترسی داشته باشد.

برای مثال:

• واحد طبقه ۵ فقط به توقف ۵ و پارکینگ دسترسی داشته باشد.
• یک واحد دوبلکس به دو طبقه مختلف دسترسی داشته باشد.
• مدیر ساختمان به تمام توقف ها دسترسی داشته باشد.
• کاربر خدماتی فقط به مجموعه ای محدود از طبقات مجاز باشد.
• یک واحد خاص به پارکینگ، طبقه مسکونی و یک فضای مشترک مجاز دسترسی داشته باشد.

هر واحد می تواند چند توقف مجاز داشته باشد

در این سیستم ارتباط واحد و خروجی الزاماً یک به یک نیست.

یک واحد می تواند تنها یک توقف یا چند توقف مختلف داشته باشد.

بنابراین سیستم برای پروژه هایی که کاربران به بیش از یک طبقه دسترسی دارند نیز قابل استفاده است.

مجوز توقف ها در اطلاعات همان واحد ذخیره می شود و تمام تگ های متعلق به آن واحد از همان ساختار دسترسی استفاده می کنند.

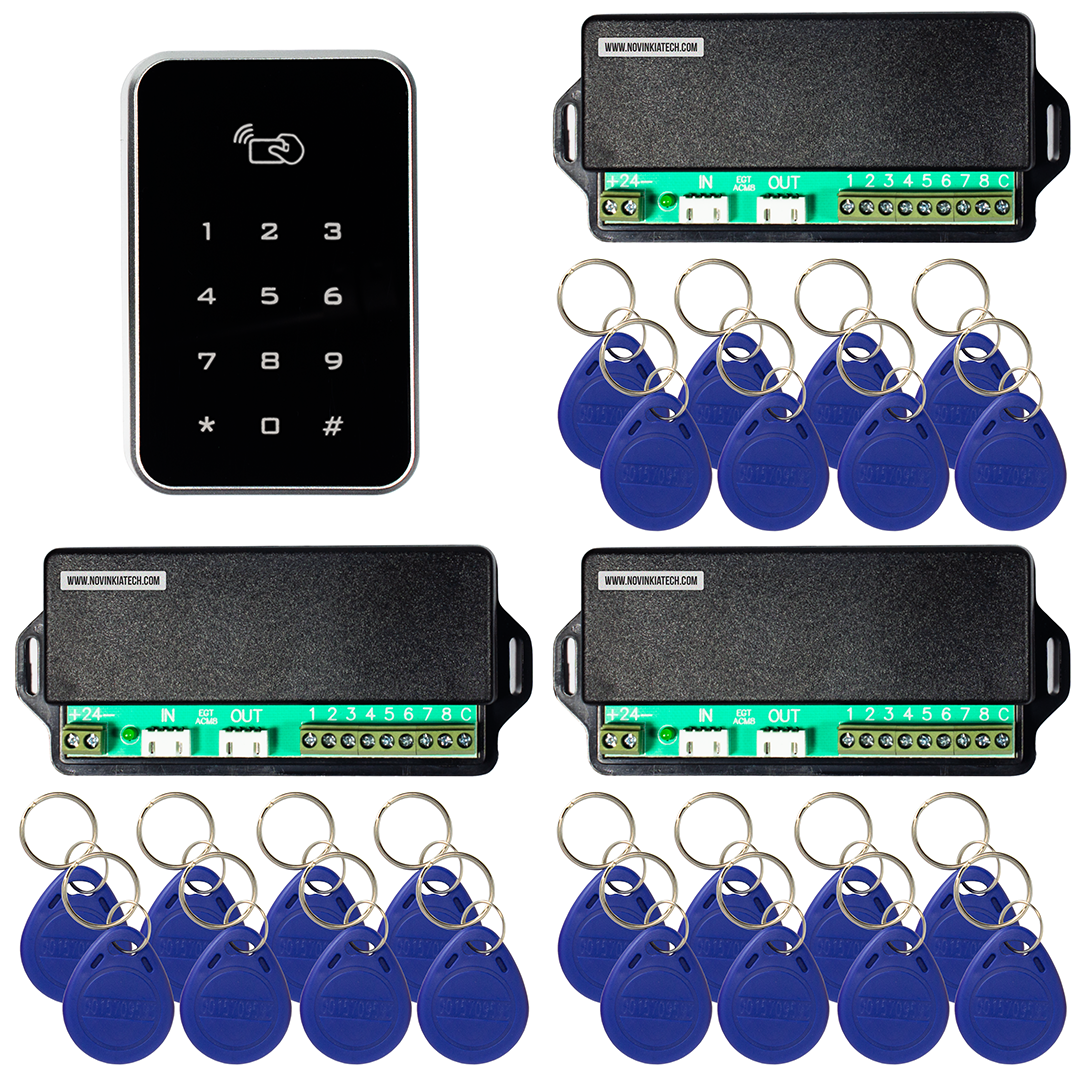

سه برد رله ۸ خروجی در نسخه ۲۴ کانال

برای ایجاد ۲۴ خروجی مستقل، مدل ۱۰۵۸ از سه برد رله ۸ کانال استفاده می کند.

این تقسیم بندی باعث می شود ساختار سخت افزاری منظم و توسعه پذیر باقی بماند.

اتصال آبشاری سه ماژول

هر ماژول دارای یک سوکت چهارپین IN و یک سوکت چهارپین OUT است.

اتصال نسخه ۲۴ خروجی به شکل آبشاری انجام می شود:

1. بخش اصلی دستگاه به IN ماژول اول متصل می شود.
2. OUT ماژول اول به IN ماژول دوم متصل می شود.
3. OUT ماژول دوم به IN ماژول سوم متصل می شود.

در نتیجه سیستم می تواند فرمان مربوط به خروجی های ۱ تا ۲۴ را از طریق سه ماژول متوالی مدیریت کند.

مشخصات هر برد رله ۸ خروجی

ابعاد تقریبی هر ماژول رله با احتساب بال های محل پیچ:

۱۳.۵ × ۶ × ۲ سانتی متر

است.

هر برد دارای:

• سوکت IN چهارپین
• سوکت OUT چهارپین
• LED سبز نمایش تغذیه
• ورودی +۲۴V و GND
• هشت خروجی رله ای
• یک ترمینال C برای COM مشترک هشت رله

است.

در نسخه ۲۴ خروجی باید فضای مناسب برای نصب سه ماژول در پشت پنل یا محل فنی مناسب در نظر گرفته شود.

هر مجموعه ۸ خروجی COM مستقل دارد

هر ماژول دارای COM مشترک مخصوص هشت خروجی خودش است.

در صورت اتصال COM ماژول به +۲۴V، خروجی های همان مجموعه به صورت مثبت قابل استفاده خواهند بود.

اگر COM به GND متصل شود، خروجی های همان مجموعه به صورت منفی مورد استفاده قرار می گیرند.

نکته فنی: در داخل یک ماژول نمی توان تعدادی از خروجی ها را مثبت و تعدادی دیگر را منفی استفاده کرد؛ هر مجموعه ۸ خروجی باید یک منطق مشترک داشته باشد.

از آنجا که نسخه ۲۴ خروجی دارای سه برد مستقل است، هر برد COM مربوط به خودش را دارد و نحوه اتصال هر مجموعه باید متناسب با مدار پروژه تعیین شود.

نحوه کنترل شستی های آسانسور

خروجی های دستگاه را می توان در مسیر تغذیه یا فرمان شستی های مربوط قرار داد.

در حالت عادی، شستی های محدودشده تا زمان شناسایی کاربر مجاز فرمان نمی پذیرند.

پس از ارائه تگ معتبر یا ورود رمز، سیستم واحد کاربر را شناسایی می کند و خروجی های مربوط به توقف های مجاز وی را برای مدت مشخص فعال می کند.

کاربر سپس می تواند یکی از شستی های مجاز را انتخاب کند.

پس از پایان زمان تعریف شده، خروجی ها مجدداً غیرفعال می شوند.

راهنمای سیم کشی اکسس کنترل آسانسور

مدیریت واحدمحور کاربران

کاربران این سیستم در قالب واحدهای ساختمان سازمان دهی می شوند.

برای هر واحد می توان موارد زیر را تعریف کرد:

• شماره واحد
• رمز اختصاصی واحد
• کارت ها یا تگ های ساکنان
• یک یا چند توقف مجاز
• وضعیت فعال یا غیرفعال

شماره واحد می تواند بین ۱ تا ۴ رقم و غیرتکراری باشد.

رمز واحد بین ۳ تا ۸ رقم است و رقم اول آن نباید صفر باشد.

هر واحد یک رمز مشترک دارد، ولی می تواند چند تگ مختلف برای اعضای خود داشته باشد.

ظرفیت ۵۰۰ تگ RFID

ظرفیت کل دستگاه ۵۰۰ کارت یا تگ RFID است.

برای هر واحد می توان متناسب با تعداد ساکنان چند تگ مختلف تعریف کرد.

تمام تگ های همان واحد از توقف هایی استفاده می کنند که مدیر برای آن واحد مجاز کرده است.

RFID فرکانس ۱۲۵kHz

کارتخوان دستگاه از کارت و تگ RFID فرکانس ۱۲۵ کیلوهرتز پشتیبانی می کند.

این روش برای استفاده روزمره ساکنان سریع است و هر عضو خانواده می تواند تگ خودش را داشته باشد.

در کنار RFID، صفحه کلید تاچ دستگاه امکان استفاده از رمز را نیز فراهم می کند.

صفحه کلید لمسی روکار

رابط کاربری دستگاه در یک قاب روکار با ابعاد تقریبی:

۱۱.۵ × ۷.۵ سانتی متر

و ضخامت حدود:

۲.۲ سانتی متر

قرار دارد.

کیپد دارای اعداد ۰ تا ۹، کلیدهای * و # و محل RFID است.

نصب روکار برای پروژه هایی مناسب است که آسانسور از قبل دارای پنل شستی است و اضافه کردن یک دستگاه مستقل، از بازطراحی پنل ساده تر است.

حالت «تگ یا رمز»

در حالت پیش فرض، کاربر می تواند فقط با تگ معتبر یا فقط با رمز صحیح واحد احراز هویت شود.

پس از تأیید، خروجی های مربوط به توقف های مجاز همان واحد فعال می شوند.

حالت «تگ و رمز»

برای پروژه هایی که امنیت بیشتری نیاز دارند، امکان استفاده هم زمان از دو عامل وجود دارد.

در این حالت ارائه تگ معتبر به تنهایی کافی نیست و کاربر باید رمز واحد را نیز وارد کند.

در نتیجه در صورت در اختیار قرار گرفتن تگ توسط فرد دیگر، بدون دانستن رمز واحد امکان فعال کردن توقف های مجاز وجود ندارد.

اضافه کردن تگ جدید به یک واحد

در صورت نیاز می توان بدون تعریف مجدد واحد، تگ های جدیدی برای ساکنان همان واحد اضافه کرد.

این قابلیت برای خانواده های پرجمعیت یا زمانی که کاربر جدیدی به واحد اضافه می شود کاربرد دارد.

حذف تگ بدون حذف سایر اطلاعات واحد

مدیر می تواند تگ مشخصی را از سیستم حذف کند بدون اینکه رمز، توقف های مجاز یا سایر تگ های همان واحد پاک شوند.

تگ حذف شده می تواند بعداً برای یک واحد دیگر مورد استفاده قرار گیرد.

حذف کامل یک واحد

اگر یک واحد تخلیه شود یا قرار باشد دسترسی کاربران قبلی به طور کامل حذف شود، مدیر می تواند تمام اطلاعات آن واحد را پاک کند.

در این حالت شماره واحد، رمز و تمام تگ های مرتبط حذف خواهند شد.

غیرفعال سازی موقت واحد بدون حذف اطلاعات

یکی از امکانات مهم مدیریتی، امکان غیرفعال کردن یک واحد بدون پاک شدن اطلاعات آن است.

در این وضعیت تگ ها و رمز واحد موقتاً امکان فعال کردن توقف های مجاز را ندارند.

پس از رفع موضوع، واحد دوباره فعال می شود و نیازی به ثبت مجدد کارت ها و رمز نیست.

کاربرد در مدیریت شارژ

در ساختمان هایی که مطابق مقررات و تصمیمات داخلی خود از محدودکننده تردد در فرآیند مدیریت بدهی شارژ استفاده می کنند، این قابلیت می تواند کاربردی باشد.

غیرفعال سازی موقت نسبت به حذف کامل واحد مزیت مهمی دارد: اطلاعات کاربران حفظ می شوند.

دسترسی به تمام توقف ها برای مدیر یا کاربران خاص

در صورت نیاز می توان تمام توقف های تحت کنترل را برای یک واحد یا کاربر خاص مجاز کرد.

این قابلیت می تواند برای مدیر ساختمان، مسئول فنی، لابی من یا افراد دیگری که باید به همه طبقات دسترسی داشته باشند مورد استفاده قرار گیرد.

حالت مهمان

ساکنان می توانند توقف های مجاز واحد خود را به طور موقت آزاد کنند.

در این وضعیت مراجعه کنندگان بدون نیاز به تگ یا رمز می توانند از همان توقف ها استفاده کنند.

این قابلیت برای شرایطی مانند:

• برگزاری مهمانی
• ورود پیک
• حضور تعمیرکار
• اسباب کشی
• رفت وآمد موقت

قابل استفاده است.

حالت مهمان با قطع و وصل برق یا ورود مدیر به تنظیمات دستگاه غیرفعال می شود.

رمز واحد برای مهمان چه محدودیتی دارد؟

در اختیار گذاشتن رمز واحد به مهمان روش ساده ای است، اما این رمز یک رمز موقت یا یک بارمصرف نیست.

رمز بین کاربران همان واحد مشترک است و ممکن است پس از اعلام به مراجعه کنندگان، در اختیار آنها باقی بماند.

در صورت انتشار رمز می توان آن را تغییر داد، ولی برای ساختمان هایی با مهمانان پرتعداد، تغییر مکرر رمز بهترین روش مدیریت نیست.

چرا رمز عمومی یا مشترک برای آسانسور همیشه انتخاب مناسبی نیست؟

ریموت مهمان؛ گزینه مناسب تر برای دسترسی موقت

اگر ساختمان رفت وآمد مهمان زیادی دارد، استفاده از ریموت مهمان آسانسور را نیز بررسی کنید.

در این روش ساکن می تواند توقف مربوط به خود را برای مدت محدودی آزاد کند و نیازی نیست رمز دائمی واحد را در اختیار مهمان قرار دهد.

پس از پایان زمان، دسترسی دوباره محدود می شود.

آشنایی با ریموت مهمان آسانسور

ریموت لابی من برای ساختمان های بزرگ تر

ساختمان های پرتوقف معمولاً بیشتر از پروژه های کوچک احتمال دارد دارای لابی، نگهبان یا مسئول پذیرش باشند.

در این شرایط سیستم ریموت لابی من می تواند برای مدیریت ورود مهمان مناسب باشد.

مسئول لابی پس از تأیید مقصد مراجعه کننده، فقط توقف موردنظر را برای مدت محدود آزاد می کند.

آشنایی با سیستم ریموت لابی من آسانسور

کارت برای ساکنان، ریموت برای مهمانان

در پروژه های پرتوقف، جدا کردن دسترسی دائمی ساکنان از دسترسی موقت مهمانان می تواند مدیریت مناسب تری ایجاد کند.

ساکنان: کارت یا تگ دائمی با دسترسی به توقف های مشخص

مهمانان: دسترسی محدود با ریموت مهمان

مراجعه کنندگان ساختمان دارای لابی: آزادسازی توسط لابی من

نوین کیا تک امکان ارائه سیستم های اختصاصی و توسعه پذیر کارت + ریموت مهمان یا کارت + ریموت لابی من را در ظرفیت های مختلف دارد.

در پروژه هایی که مدیریت مهمان اهمیت زیادی دارد، بررسی این راهکارها در کنار سیستم کارتی رمزی توصیه می شود.

زمان فعال بودن خروجی ها از ۱ تا ۹۹ ثانیه

پس از احراز هویت، توقف های مجاز برای مدت مشخصی فعال می شوند.

زمان پیش فرض دستگاه ۵ ثانیه است.

این زمان از ۱ تا ۹۹ ثانیه قابل تنظیم است.

بنابراین می توان زمان مناسب را متناسب با فاصله دستگاه از شستی ها و شرایط کاربران انتخاب کرد.

تفاوت ۱۰۵۸ روکار و ۱۰۷۴ توکار

مدل ۱۰۵۸ و ۱۰۷۴ از نظر برد اصلی، فریمور، تعداد خروجی و قابلیت های مدیریتی یکسان هستند.

تفاوت اصلی در نحوه نصب رابط کاربری است.

اگر طراحی پنل شیشه ای یا پلکسی دارید، مدل ۱۰۷۴ توکار را نیز بررسی کنید.

۱۶ خروجی یا ۲۴ خروجی؟

تعداد خروجی باید بر اساس تعداد مسیرهایی انتخاب شود که واقعاً قرار است مستقل کنترل شوند.

اگر پروژه حداکثر ۱۶ خروجی نیاز دارد، مدل ۱۶ خروجی سخت افزار کمتری استفاده می کند:

اکسس کنترل کارتی رمزی ۱۶ خروجی روکار

اگر تعداد مسیرهای مستقل از ۱۶ بیشتر و حداکثر ۲۴ عدد است، مدل ۱۰۵۸ برای این بازه طراحی شده است.

راهنمای انتخاب اکسس کنترل چند خروجی آسانسور

اگر بیش از ۲۴ خروجی لازم باشد

در پروژه هایی که مسیرهای کنترل شونده از ۲۴ بیشتر هستند، نسخه ۳۲ خروجی همین خانواده قابل استفاده است.

در نسخه ۳۲ خروجی، یک ماژول چهارم به زنجیره اضافه می شود و خروجی های ۲۵ تا ۳۲ را ایجاد می کند.

اکسس کنترل کارتی رمزی ۳۲ خروجی روکار تاچ آسانسور

مدل ۱۰۵۸ برای چه پروژه هایی مناسب است؟

• ساختمان هایی با ۱۷ تا ۲۴ مسیر نیازمند کنترل مستقل
• برج ها و ساختمان های پرتوقف تر
• پروژه هایی که هر واحد باید فقط توقف های مشخصی را فعال کند
• واحدهایی که به چند توقف مختلف دسترسی دارند
• آسانسورهای موجود که نصب روکار مناسب تر است
• ساختمان هایی که هم RFID و هم رمز نیاز دارند
• پروژه هایی که مدیریت واحدها و غیرفعال سازی موقت آنها اهمیت دارد
• ساختمان هایی که کاربران مدیریتی به تمام توقف ها نیاز دارند

چه زمانی مدل دیگری انتخاب کنیم؟

اگر تعداد مسیرهای موردنیاز ۱۶ یا کمتر است، نسخه ۱۶ خروجی معمولاً سخت افزار مناسب تری دارد.

اگر بیش از ۲۴ خروجی نیاز است، نسخه ۳۲ خروجی را انتخاب کنید.

اگر ظاهر یکپارچه پنل شیشه ای یا پلکسی اهمیت دارد، نسخه توکار ۱۰۷۴ مناسب تر است.

اگر مسئله اصلی پروژه مدیریت مهمان است، ریموت مهمان، ریموت لابی من یا ترکیب کارت + ریموت را نیز بررسی کنید.

مشخصات فنی مدل ۱۰۵۸

سؤالات متداول

مدل ۱۰۵۸ چند خروجی دارد؟

این مدل دارای ۲۴ خروجی مستقل است که با سه ماژول رله ۸ کانال ایجاد می شوند.

آیا اکسس کنترل ۲۴ خروجی فقط برای ساختمان ۲۴ طبقه است؟

خیر. تعداد خروجی بیانگر تعداد مسیرهایی است که می توان مستقل کنترل کرد. پروژه ممکن است تعداد طبقات متفاوتی داشته باشد.

ماژول های رله چگونه تقسیم می شوند؟

ماژول اول خروجی های ۱ تا ۸، ماژول دوم ۹ تا ۱۶ و ماژول سوم ۱۷ تا ۲۴ را کنترل می کند.

سه برد رله چگونه به هم وصل می شوند؟

به صورت آبشاری؛ OUT هر ماژول به IN ماژول بعدی متصل می شود.

آیا هر واحد فقط یک طبقه مجاز دارد؟

خیر. یک یا چند توقف را می توان برای هر واحد مجاز کرد.

ظرفیت دستگاه چند کارت یا تگ است؟

ظرفیت کل دستگاه ۵۰۰ کارت یا تگ RFID است.

آیا هر واحد چند تگ می تواند داشته باشد؟

بله. چند تگ مختلف برای اعضای همان واحد قابل تعریف است.

آیا دستگاه از رمز نیز پشتیبانی می کند؟

بله. سیستم دارای کیپد تاچ است و می تواند در حالت «تگ یا رمز» یا «تگ و رمز» کار کند.

آیا یک واحد را می توان موقتاً غیرفعال کرد؟

بله. بدون حذف اطلاعات می توان دسترسی واحد را متوقف و در آینده دوباره فعال کرد.

آیا هر برد رله می تواند خروجی مثبت یا منفی داشته باشد؟

بله. با اتصال COM هر ماژول به +۲۴V یا GND، مجموعه هشت خروجی همان برد به صورت مثبت یا منفی استفاده می شود. داخل یک ماژول امکان ترکیب این دو وجود ندارد.

آیا حالت مهمان دارد؟

بله. کاربر می تواند توقف های مجاز واحد خود را به صورت موقت آزاد کند.

برای مهمان رمز بهتر است یا ریموت مهمان؟

رمز برای مراجعه محدود ساده است، اما رمز واحد مشترک و دائمی است. برای ساختمان های پرتردد، ریموت مهمان یا لابی من امکان دسترسی موقت و مدیریت شده تری ایجاد می کند.

تفاوت ۱۰۵۸ و ۱۰۷۴ چیست؟

از نظر برد، فریمور، تعداد خروجی و قابلیت ها یکسان هستند؛ ۱۰۵۸ روکار و ۱۰۷۴ توکار پشت شیشه یا پلکسی است.

اگر بیش از ۲۴ خروجی لازم باشد چه کنیم؟

نسخه ۳۲ خروجی با چهار ماژول ۸ کانال برای پروژه های بزرگ تر قابل استفاده است.

مطالعه بیشتر در نوین کیا تک

• اکسس کنترل چند خروجی آسانسور
• اکسس کنترل آسانسور در ساختمان چند واحدی
• راهنمای سیم کشی اکسس کنترل آسانسور
• اکسس کنترل رمزی آسانسور
• چرا رمز عمومی برای آسانسور همیشه مناسب نیست؟
• ریموت مهمان آسانسور
• ریموت لابی من آسانسور

جمع بندی

اکسس کنترل کارتی رمزی ۲۴ خروجی روکار تاچ مدل ۱۰۵۸ برای پروژه هایی مناسب است که تا ۲۴ مسیر مستقل باید بر اساس مجوز کاربران کنترل شوند.

سه ماژول رله ۸ کانال، ۲۴ خروجی مستقل، امکان اختصاص چند توقف به هر واحد، ظرفیت ۵۰۰ تگ، رمز اختصاصی واحد، حالت های «تگ یا رمز» و «تگ و رمز»، غیرفعال سازی موقت واحد و حالت مهمان، امکانات اصلی این مدل هستند.

نسخه روکار برای آسانسورهای موجود مناسب است؛ مخصوصاً زمانی که اضافه کردن یک رابط مستقل ساده تر از ایجاد ساختار توکار در پنل باشد.

اگر همان امکانات با ظاهر یکپارچه پشت شیشه یا پلکسی موردنیاز است، مدل ۱۰۷۴ را بررسی کنید. اگر تعداد مسیرهای مستقل بیشتر از ۲۴ باشد، نسخه ۳۲ خروجی انتخاب بعدی این خانواده است.

در ساختمان های پرتردد نیز اگر مدیریت مهمان اهمیت بالایی دارد، استفاده از کارت برای ساکنان در کنار ریموت مهمان یا لابی من می تواند نسبت به انتشار رمز ثابت واحد، ساختار مدیریتی مناسب تری ایجاد کند.
