اکسس کنترل (محدودکننده تردد) تگی جاسوئیچی و کارتی و رمزی ۳۲ خروجی روکار تاچ آسانسور

اکسس کنترل کارتی رمزی ۳۲ خروجی روکار تاچ آسانسور

اکسس کنترل کارتی رمزی ۳۲ خروجی روکار تاچ آسانسور مدل ۱۰۵۹ کامل ترین ظرفیت این خانواده برای پروژه هایی است که تعداد زیادی توقف یا مسیر مستقل باید تحت کنترل قرار گیرند.

این سیستم دارای کارتخوان RFID با فرکانس ۱۲۵kHz، صفحه کلید لمسی، ظرفیت تعریف تا ۵۰۰ کارت و تگ و ۳۲ خروجی مستقل است.

برای هر واحد می توان یک شماره واحد، یک رمز اختصاصی، چند کارت یا تگ و یک یا چند توقف مجاز تعریف کرد. پس از احراز هویت، فقط خروجی هایی فعال می شوند که قبلاً برای همان واحد مجاز شده اند.

نسخه ۳۲ خروجی از چهار ماژول رله ۸ کانال استفاده می کند که به صورت آبشاری به بخش اصلی دستگاه متصل می شوند.

۳۲ خروجی مستقل برای برج ها و ساختمان های پرتوقف

در پروژه هایی که تعداد مسیرهای مستقل از ۲۴ بیشتر است، نسخه ۳۲ خروجی امکان کنترل گسترده تری فراهم می کند.

این مدل می تواند تا ۳۲ مسیر مستقل را مدیریت کند.

این مسیرها می توانند توقف های مختلف آسانسور، پارکینگ ها، طبقات اداری، طبقات مسکونی یا سایر شستی هایی باشند که باید فقط برای کاربران مجاز فعال شوند.

بنابراین عبارت «۳۲ خروجی» به معنی ساختمان دقیقاً ۳۲ طبقه نیست؛ معیار اصلی تعداد مسیرهایی است که لازم است به صورت مستقل توسط اکسس کنترل کنترل شوند.

مدیریت دسترسی هر واحد به طبقات مشخص

در یک ساختمان پرتوقف معمولاً تمام ساکنان یا کاربران نباید به تمام طبقات دسترسی داشته باشند.

در مدل ۱۰۵۹ برای هر واحد می توان مشخص کرد که استفاده از کدام توقف ها مجاز باشد.

برای مثال:

• یک واحد مسکونی فقط به طبقه خودش و پارکینگ دسترسی داشته باشد.
• واحد دوبلکس به دو طبقه مشخص مجاز باشد.
• کارمند یک شرکت فقط به طبقات مربوط به همان مجموعه دسترسی داشته باشد.
• مدیر ساختمان به تمام توقف ها دسترسی داشته باشد.
• کاربر خدماتی فقط به چند طبقه مشخص مجاز باشد.

هر واحد می تواند یک یا چند توقف مجاز داشته باشد

سیستم به رابطه یک واحد و یک خروجی محدود نیست.

برای هر واحد می توان هر تعداد توقف موردنیاز را از میان خروجی های موجود مجاز کرد.

تمام تگ های مربوط به همان واحد از مجوزهای توقفی تعریف شده برای آن واحد استفاده می کنند.

این قابلیت برای ساختمان های بزرگ، برج ها، مجموعه های اداری و پروژه هایی که ساختار دسترسی پیچیده تری دارند اهمیت بیشتری پیدا می کند.

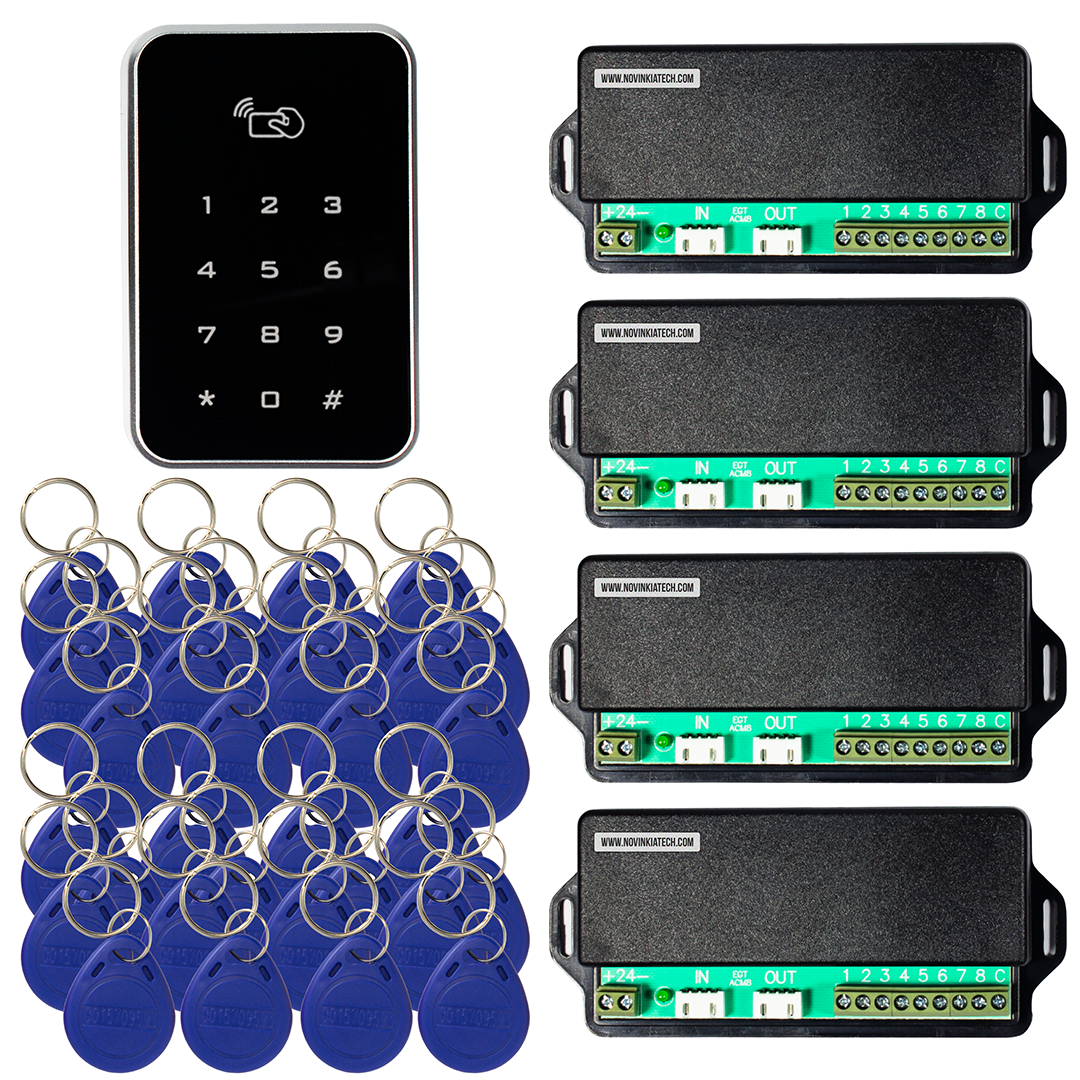

چهار ماژول رله ۸ خروجی

برای ایجاد ۳۲ خروجی مستقل، مدل ۱۰۵۹ از چهار برد رله ۸ کانال استفاده می کند.

این چهار برد، حداکثر ظرفیت خروجی این خانواده را ایجاد می کنند.

اتصال آبشاری چهار ماژول رله

هر ماژول دارای سوکت های چهارپین IN و OUT است.

اتصال در نسخه ۳۲ خروجی به ترتیب زیر انجام می شود:

1. بخش اصلی دستگاه به IN ماژول اول متصل می شود.
2. OUT ماژول اول به IN ماژول دوم متصل می شود.
3. OUT ماژول دوم به IN ماژول سوم متصل می شود.
4. OUT ماژول سوم به IN ماژول چهارم متصل می شود.

به این ترتیب خروجی های ۱ تا ۳۲ به صورت یک زنجیره منظم در اختیار سیستم قرار می گیرند.

مشخصات هر ماژول رله

ابعاد تقریبی هر برد رله با احتساب بال های محل نصب:

۱۳.۵ × ۶ × ۲ سانتی متر

است.

هر برد شامل:

• سوکت IN چهارپین
• سوکت OUT چهارپین
• LED سبز پاور
• ترمینال تغذیه +۲۴V و GND
• هشت خروجی مستقل
• یک ترمینال C برای COM مشترک هشت رله

است.

در پروژه ۳۲ خروجی باید فضای کافی برای نصب چهار برد رله در پشت پنل یا محل فنی مناسب پیش بینی شود.

COM مشترک هر گروه ۸ خروجی

هر ماژول دارای COM مشترک برای هشت رله خودش است.

اگر COM یک برد به +۲۴V متصل شود، خروجی های همان برد به صورت مثبت استفاده می شوند.

اگر COM به GND متصل شود، خروجی ها به صورت منفی مورد استفاده قرار می گیرند.

در یک ماژول ۸ کانال امکان استفاده ترکیبی از خروجی مثبت و منفی وجود ندارد.

از آنجا که مدل ۱۰۵۹ چهار ماژول مجزا دارد، هر گروه هشت خروجی دارای COM مربوط به خودش است.

کنترل شستی های آسانسور

خروجی های سیستم را می توان متناسب با مدار پروژه در مسیر تغذیه یا فرمان شستی های موردنظر قرار داد.

در حالت عادی، شستی های تحت کنترل برای کاربران غیرمجاز فعال نیستند.

پس از ارائه تگ معتبر یا وارد کردن رمز صحیح، دستگاه واحد مربوطه را شناسایی کرده و فقط خروجی های مجاز همان واحد را فعال می کند.

کاربر سپس می تواند در مدت تعیین شده یکی از شستی های مجاز را فشار دهد.

پس از پایان زمان، خروجی ها دوباره غیرفعال می شوند.

راهنمای سیم کشی اکسس کنترل آسانسور

مدیریت کاربران به تفکیک واحد

سیستم کاربران را بر اساس واحد ساختمان مدیریت می کند.

برای هر واحد می توان تعریف کرد:

• شماره واحد
• یک رمز اختصاصی
• چند کارت یا تگ
• یک یا چند توقف مجاز
• وضعیت فعال یا غیرفعال

شماره واحد می تواند بین ۱ تا ۴ رقم باشد و نباید تکراری باشد.

رمز واحد بین ۳ تا ۸ رقم است و رقم اول آن نباید صفر باشد.

هر واحد یک رمز مشترک دارد ولی می تواند چند تگ مستقل برای اعضای خود داشته باشد.

ظرفیت ۵۰۰ کارت و تگ

ظرفیت کل دستگاه ۵۰۰ کارت یا تگ RFID است.

برای هر واحد می توان چند تگ مختلف متناسب با تعداد ساکنان یا کاربران تعریف کرد.

تمام تگ های همان واحد از دسترسی هایی استفاده می کنند که مدیر برای آن واحد مشخص کرده است.

RFID فرکانس ۱۲۵kHz

کارتخوان دستگاه از کارت و تگ RFID فرکانس ۱۲۵ کیلوهرتز استفاده می کند.

این روش برای ساکنان و کاربران دائمی سریع و ساده است و می توان برای هر فرد یک تگ جداگانه تعریف کرد.

کیپد لمسی روکار

بخش کاربری دستگاه داخل یک قاب روکار با ابعاد تقریبی:

۱۱.۵ × ۷.۵ سانتی متر

و ضخامت حدود:

۲.۲ سانتی متر

قرار دارد.

کیپد شامل اعداد ۰ تا ۹، کلیدهای * و # و محل کارتخوان RFID است.

این نوع نصب برای آسانسورهای موجود که اضافه کردن یک دستگاه روکار ساده تر از تغییر پنل شستی است مناسب خواهد بود.

حالت «تگ یا رمز»

در حالت پیش فرض، کاربر می تواند با ارائه تگ معتبر یا وارد کردن رمز صحیح واحد احراز هویت شود.

پس از تأیید، توقف های مجاز همان واحد فعال می شوند.

حالت «تگ و رمز» برای امنیت بیشتر

در صورت نیاز می توان سیستم را در حالت تگ و رمز قرار داد.

در این حالت تگ به تنهایی کافی نیست و کاربر باید رمز واحد را نیز وارد کند.

بنابراین داشتن یکی از دو عامل بدون دیگری امکان فعال کردن توقف های مجاز را ایجاد نمی کند.

افزودن تگ جدید برای واحد

در صورت افزایش تعداد کاربران یک واحد، مدیر می تواند تگ های جدید را بدون تعریف دوباره اطلاعات واحد اضافه کند.

این ویژگی مدیریت کاربران ساختمان های بزرگ را ساده تر می کند.

حذف تگ مشخص بدون حذف کل واحد

در صورت گم شدن، تحویل ندادن یا عدم نیاز به یک تگ، می توان همان تگ را حذف کرد بدون اینکه سایر اطلاعات واحد یا تگ های دیگر پاک شوند.

تگ آزادشده می تواند در آینده برای واحد دیگری تعریف شود.

حذف کامل یک واحد

اگر یک واحد تخلیه شود یا تمام کاربران قبلی باید حذف شوند، مدیر می تواند شماره واحد، رمز و تمام تگ های مرتبط را از حافظه حذف کند.

غیرفعال کردن موقت واحد بدون حذف اطلاعات

یکی از امکانات مهم برای مدیریت ساختمان های بزرگ، غیرفعال کردن موقت یک واحد است.

در این حالت رمز و کارت های واحد امکان استفاده از توقف های تعریف شده را ندارند، اما هیچ اطلاعاتی از حافظه پاک نمی شود.

در آینده می توان واحد را دوباره فعال کرد.

کاربرد در مدیریت بدهی شارژ

در ساختمان هایی که مطابق مقررات و تصمیمات داخلی خود از کنترل تردد در فرآیند مدیریت بدهی شارژ استفاده می کنند، این قابلیت امکان قطع موقت دسترسی بدون حذف اطلاعات واحد را فراهم می کند.

تمام توقف ها برای مدیر یا کاربران خاص

در صورت نیاز، تمام خروجی ها را می توان برای یک واحد یا کاربر خاص مجاز کرد.

این قابلیت برای مدیر ساختمان، مسئول فنی، کارکنان تأسیسات یا سایر کاربران مجاز قابل استفاده است.

حالت مهمان

کاربر یک واحد می تواند توقف های مجاز خود را به طور موقت آزاد کند.

در مدت فعال بودن حالت مهمان، مراجعه کنندگان می توانند بدون تگ یا رمز از همان توقف های آزادشده استفاده کنند.

این قابلیت در مهمانی، ورود پیک، حضور تعمیرکار، اسباب کشی و شرایط مشابه کاربرد دارد.

حالت مهمان با قطع و وصل برق یا ورود مدیر به تنظیمات دستگاه غیرفعال می شود.

رمز واحد برای مهمان؛ ساده ولی قابل انتشار

یکی از روش های ورود مهمان، اعلام رمز واحد است.

اما رمز هر واحد بین کاربران همان واحد مشترک است و یک رمز یک بارمصرف محسوب نمی شود.

بنابراین اگر این رمز به افراد مختلف داده شود، ممکن است بعداً نیز در اختیار آنها باقی بماند.

امکان تغییر رمز وجود دارد، ولی در برج ها و ساختمان های پرتردد، تغییر مکرر رمز برای مدیریت مهمان چندان مناسب نیست.

چرا رمز عمومی یا مشترک برای آسانسور همیشه مناسب نیست؟

ریموت مهمان برای دسترسی زمان دار

در برج ها و ساختمان های پرتردد، استفاده از ریموت مهمان آسانسور می تواند راهکار کامل تری برای مراجعه کنندگان باشد.

ساکن می تواند توقف موردنیاز خود را برای مدت محدود آزاد کند و نیازی نیست رمز ثابت واحد را اعلام کند.

پس از پایان زمان، دسترسی دوباره محدود می شود.

آشنایی با ریموت مهمان آسانسور

ریموت لابی من؛ مناسب برج ها و ساختمان های دارای پذیرش

در پروژه های بزرگ و ۳۲ خروجی، وجود نگهبان یا لابی من بسیار محتمل تر است.

در چنین ساختمان هایی، سیستم ریموت لابی من اجازه می دهد مسئول لابی بعد از تأیید مقصد مراجعه کننده، فقط توقف مربوطه را برای مدت محدود آزاد کند.

به این ترتیب مهمان نیازی به دانستن رمز ثابت واحد ندارد.

آشنایی با سیستم ریموت لابی من آسانسور

راهکار ترکیبی برای برج ها: کارت ساکن + ریموت مهمان/لابی من

در ساختمان های بزرگ تر، استفاده از یک روش یکسان برای ساکنان و مهمانان همیشه بهترین نتیجه را ایجاد نمی کند.

یک ساختار کاربردی تر می تواند به شکل زیر باشد:

ساکنان: کارت یا تگ دائمی با توقف های مجاز مشخص

مهمانان: دسترسی موقت با ریموت مهمان

مراجعه کنندگان ساختمان دارای لابی: دسترسی کنترل شده توسط لابی من

نوین کیا تک امکان ارائه سیستم های اختصاصی و توسعه پذیر کارت + ریموت مهمان یا کارت + ریموت لابی من را برای پروژه های چندخروجی فراهم می کند.

اگر مدیریت مهمان و کنترل دسترسی ساختمان در آینده نیاز به توسعه بیشتری دارد، بررسی این راهکارها قبل از انتخاب نهایی پیشنهاد می شود.

زمان فعال بودن خروجی ها از ۱ تا ۹۹ ثانیه

پس از احراز هویت، خروجی های مجاز برای مدت مشخصی فعال می شوند.

زمان پیش فرض ۵ ثانیه است.

این زمان بین ۱ تا ۹۹ ثانیه قابل تنظیم است.

مدیر یا نصاب می تواند متناسب با شرایط کابین و پروژه مقدار مناسب را تعیین کند.

تفاوت ۱۰۵۹ روکار و ۱۰۷۵ توکار

مدل ۱۰۵۹ و ۱۰۷۵ از نظر برد، فریمور، ظرفیت، تعداد خروجی و امکانات اصلی یکسان هستند.

تفاوت اصلی آنها در روش نصب بخش کاربری است.

اگر پروژه دارای پنل شیشه ای یا پلکسی است و نصب توکار مطلوب تر است، مدل ۱۰۷۵ توکار را بررسی کنید.

۲۴ خروجی یا ۳۲ خروجی؟

اگر تعداد مسیرهای مستقل حداکثر ۲۴ عدد است، مدل ۲۴ خروجی به سه برد رله نیاز دارد و سخت افزار کمتری استفاده می کند.

اکسس کنترل کارتی رمزی ۲۴ خروجی روکار

اگر پروژه بین ۲۵ تا ۳۲ مسیر مستقل نیاز دارد، نسخه ۱۰۵۹ ظرفیت کامل این خانواده را فراهم می کند.

راهنمای انتخاب اکسس کنترل چند خروجی آسانسور

آیا همیشه باید مدل ۳۲ خروجی بخریم؟

خیر.

تعداد خروجی باید بر اساس تعداد واقعی مسیرهای موردنیاز انتخاب شود.

اگر پروژه فقط ۱۰ مسیر مستقل دارد، انتخاب مدل ۱۶ خروجی منطقی تر از استفاده از ۳۲ خروجی است.

مدل ۳۲ خروجی زمانی ارزش خود را نشان می دهد که پروژه واقعاً بیش از ۲۴ و حداکثر ۳۲ مسیر مستقل تحت کنترل داشته باشد.

این محصول برای چه پروژه هایی مناسب است؟

• برج ها و ساختمان های پرتوقف
• پروژه هایی با ۲۵ تا ۳۲ مسیر مستقل
• ساختمان های مسکونی بزرگ
• ساختمان های اداری چندطبقه
• پروژه هایی که هر واحد باید فقط توقف های مشخصی داشته باشد
• واحدهایی که به چند طبقه مختلف دسترسی دارند
• ساختمان هایی که RFID و رمز را هم زمان نیاز دارند
• پروژه هایی که غیرفعال سازی موقت واحد و مدیریت کاربران اهمیت دارد
• آسانسورهای موجود که نصب روکار برای آنها مناسب تر است

چه زمانی مدل دیگری انتخاب کنیم؟

اگر تعداد خروجی موردنیاز کمتر از ۲۵ است، نسخه های ۸، ۱۶ یا ۲۴ خروجی را متناسب با پروژه بررسی کنید.

اگر پنل شیشه ای یا پلکسی دارید و نصب یکپارچه اهمیت دارد، مدل ۱۰۷۵ توکار مناسب تر است.

اگر مدیریت مهمان اهمیت زیادی دارد، سیستم های ریموت مهمان، لابی من یا ترکیب کارت + ریموت را نیز در طراحی سیستم کنترل دسترسی در نظر بگیرید.

مشخصات فنی مدل ۱۰۵۹

سؤالات متداول

مدل ۱۰۵۹ چند خروجی مستقل دارد؟

این مدل دارای ۳۲ خروجی مستقل است که توسط چهار ماژول رله ۸ کانال ایجاد می شوند.

آیا مدل ۳۲ خروجی فقط برای ساختمان ۳۲ طبقه است؟

خیر. تعداد خروجی نشان دهنده حداکثر تعداد مسیرهای مستقلی است که می توان کنترل کرد و الزاماً معادل تعداد طبقات ساختمان نیست.

چهار برد رله چگونه تقسیم می شوند؟

برد اول خروجی های ۱ تا ۸، برد دوم ۹ تا ۱۶، برد سوم ۱۷ تا ۲۴ و برد چهارم ۲۵ تا ۳۲ را کنترل می کند.

بردها چگونه به یکدیگر متصل می شوند؟

به صورت آبشاری؛ OUT هر ماژول به IN ماژول بعدی متصل می شود.

آیا هر واحد می تواند چند توقف مجاز داشته باشد؟

بله. برای هر واحد می توان یک یا چند توقف مجاز از میان خروجی های موجود تعریف کرد.

ظرفیت دستگاه چند تگ است؟

ظرفیت کل دستگاه ۵۰۰ کارت یا تگ RFID است.

آیا برای هر واحد چند کارت می توان تعریف کرد؟

بله. چند تگ مختلف برای اعضای همان واحد قابل تعریف است.

آیا هر واحد رمز جدا دارد؟

بله. هر واحد یک رمز اختصاصی مشترک بین کاربران همان واحد دارد.

آیا دستگاه حالت تگ و رمز هم زمان دارد؟

بله. در این حالت هر دو عامل برای احراز هویت لازم هستند.

آیا یک واحد را می توان موقتاً غیرفعال کرد؟

بله. اطلاعات حذف نمی شوند و بعداً می توان واحد را دوباره فعال کرد.

آیا خروجی ها مثبت و منفی هستند؟

با اتصال COM هر ماژول، مجموعه هشت خروجی همان برد به صورت مثبت یا منفی قابل استفاده است؛ ترکیب هر دو در یک ماژول ممکن نیست.

آیا حالت مهمان وجود دارد؟

بله. توقف های مجاز واحد را می توان به صورت موقت آزاد کرد.

برای برج با مهمان زیاد رمز بهتر است یا سیستم ریموت؟

رمز راهکار ساده ای است، اما مشترک و دائمی است. برای ساختمان های پرتردد، ریموت مهمان یا لابی من دسترسی زمان دار و کنترل شده تری فراهم می کند.

تفاوت ۱۰۵۹ و ۱۰۷۵ چیست؟

از نظر برد، فریمور و امکانات یکسان هستند؛ ۱۰۵۹ روکار و ۱۰۷۵ توکار پشت شیشه یا پلکسی است.

مطالعه بیشتر در نوین کیا تک

• اکسس کنترل چند خروجی آسانسور
• اکسس کنترل ساختمان های چند واحدی
• راهنمای سیم کشی اکسس کنترل آسانسور
• اکسس کنترل رمزی آسانسور
• محدودیت های استفاده از رمز عمومی
• ریموت مهمان آسانسور
• ریموت لابی من آسانسور

جمع بندی

اکسس کنترل کارتی رمزی ۳۲ خروجی روکار تاچ مدل ۱۰۵۹ برای برج ها و ساختمان هایی مناسب است که تعداد زیادی مسیر مستقل باید بر اساس مجوز کاربران کنترل شوند.

چهار ماژول رله ۸ کانال، ۳۲ خروجی مستقل، تعریف چند توقف برای هر واحد، ظرفیت ۵۰۰ تگ، رمز اختصاصی واحد، دو حالت تگ یا رمز و تگ و رمز، غیرفعال سازی موقت واحد و حالت مهمان، مجموعه امکانات اصلی این مدل را تشکیل می دهند.

اگر پروژه بین ۲۵ تا ۳۲ مسیر مستقل نیاز دارد، این مدل حداکثر ظرفیت این خانواده را در نسخه روکار ارائه می کند.

اگر ظاهر یکپارچه پنل شیشه ای یا پلکسی اهمیت دارد، نسخه توکار ۱۰۷۵ را بررسی کنید. همچنین در برج های پرتردد، ترکیب کارت برای ساکنان با ریموت مهمان یا لابی من می تواند نسبت به اتکا به رمز ثابت، ساختار مدیریتی کامل تری ایجاد کند.
