اکسس کنترل (محدودکننده تردد) تگی جاسوئیچی و کارتی و رمزی ۳۲ خروجی توکار تاچ برای پشت شیشه و پشت پلکسی گلس پنل شستی کابین آسانسور

اکسس کنترل کارتی رمزی ۳۲ خروجی توکار تاچ آسانسور

اکسس کنترل کارتی رمزی ۳۲ خروجی توکار تاچ آسانسور مدل ۱۰۷۵ بیشترین ظرفیت این خانواده در نسخه توکار است و برای برج ها، ساختمان های پرتوقف و پروژه هایی مناسب است که باید تعداد زیادی مسیر مستقل را کنترل کنند، در حالی که ظاهر پنل شستی کابین نیز یکپارچه و بدون قاب روکار باقی بماند.

بخش کاربری دستگاه در پشت شیشه یا پلکسی گلس پنل شستی نصب می شود و شامل صفحه کلید لمسی و کارتخوان RFID فرکانس ۱۲۵kHz است.

سیستم دارای ۳۲ خروجی مستقل است و برای هر واحد ساختمان می توان یک رمز اختصاصی، چند کارت یا تگ و یک یا چند توقف مجاز تعریف کرد.

پس از شناسایی کاربر، فقط خروجی هایی فعال می شوند که برای همان واحد مجاز شده اند؛ در نتیجه دسترسی کاربران می تواند به طبقات یا مسیرهای مشخص محدود شود.

۳۲ خروجی مستقل در یک سیستم توکار

در پروژه های پرتوقف، کنترل یک مسیر مشترک معمولاً کافی نیست و لازم است دسترسی هر واحد به طبقات مشخص محدود شود.

مدل ۱۰۷۵ تا ۳۲ مسیر مستقل را در اختیار پروژه قرار می دهد.

این مسیرها می توانند توقف های طبقات، پارکینگ ها یا سایر شستی هایی باشند که باید فقط پس از احراز هویت کاربر مجاز فعال شوند.

در عین حال، رابط کاربری به صورت توکار اجرا می شود و یک قاب جداگانه روی سطح پنل شستی مشاهده نمی شود.

مناسب پنل های شیشه ای و پلکسی گلس

بخش کیپد و کارتخوان دستگاه پشت سطح مناسب شیشه یا پلکسی پنل قرار می گیرد.

کاربر از روی سطح پنل با کلیدهای لمسی کار می کند و کارت یا تگ را مقابل محل RFID قرار می دهد.

این روش برای پروژه هایی مناسب است که:

• پنل شستی شیشه ای دارند.
• پنل از پلکسی گلس ساخته شده است.
• طراحی یکپارچه کابین اهمیت دارد.
• وجود تجهیزات روکار روی پنل مطلوب نیست.
• اکسس کنترل از ابتدا در طراحی پنل شستی پیش بینی شده است.

کیپد لمسی و RFID ۱۲۵kHz

رابط کاربری دستگاه دارای کلیدهای لمسی:

۰ تا ۹، * و #

و محل کارتخوان RFID است.

کاربر بسته به حالت کاری سیستم می تواند با کارت یا تگ، رمز واحد یا ترکیب تگ و رمز احراز هویت شود.

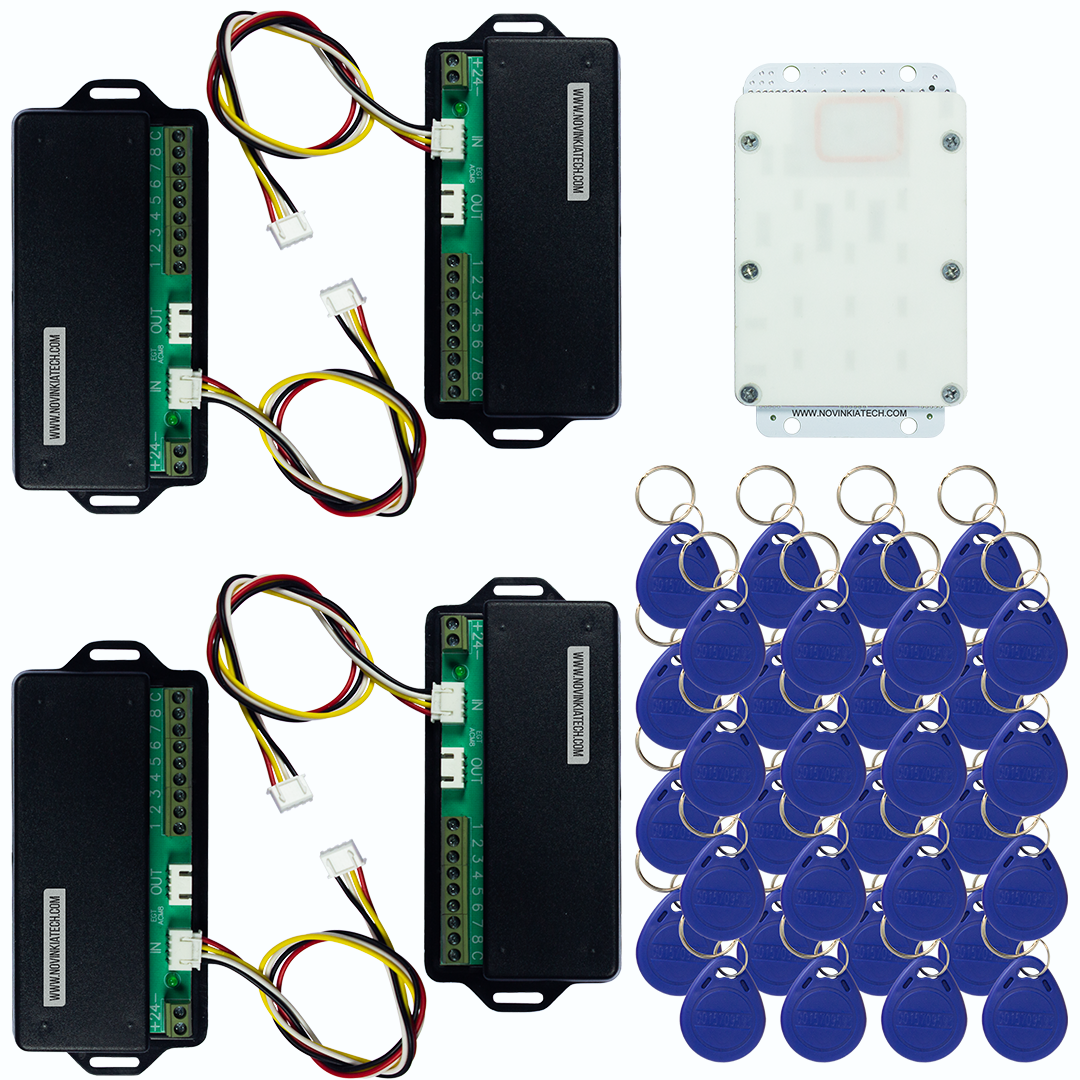

چهار ماژول رله ۸ خروجی

نسخه ۳۲ خروجی از چهار برد رله ۸ کانال استفاده می کند.

این چهار ماژول حداکثر ظرفیت خروجی این خانواده را ایجاد می کنند.

اتصال آبشاری ماژول های رله

هر برد رله دارای سوکت چهارپین IN و OUT است.

در نسخه ۳۲ خروجی، ماژول ها به صورت متوالی به یکدیگر متصل می شوند:

1. بخش اصلی دستگاه به IN ماژول اول متصل می شود.
2. OUT ماژول اول به IN ماژول دوم متصل می شود.
3. OUT ماژول دوم به IN ماژول سوم متصل می شود.
4. OUT ماژول سوم به IN ماژول چهارم متصل می شود.

به این ترتیب خروجی های ۱ تا ۳۲ در قالب چهار مجموعه ۸ کاناله مدیریت می شوند.

ابعاد و مشخصات هر برد رله

ابعاد تقریبی هر ماژول رله با احتساب بال های محل پیچ:

۱۳.۵ × ۶ × ۲ سانتی متر

است.

روی هر برد موارد زیر وجود دارد:

• سوکت IN چهارپین
• سوکت OUT چهارپین
• LED سبز نمایش تغذیه
• ورودی +۲۴V و GND
• هشت خروجی رله ای
• ترمینال C برای COM مشترک هشت رله

در پروژه ۳۲ خروجی باید فضای مناسبی برای نصب چهار برد رله در پشت پنل یا فضای فنی مناسب پیش بینی شود.

خروجی مثبت یا منفی برای هر گروه ۸ کانال

هر ماژول دارای COM مشترک برای هشت خروجی خودش است.

اگر COM یک برد به +۲۴V متصل شود، خروجی های آن مجموعه به صورت مثبت قابل استفاده خواهند بود.

اگر COM به GND متصل شود، خروجی های همان ماژول به صورت منفی استفاده می شوند.

داخل یک ماژول ۸ کانال امکان ترکیب هم زمان خروجی مثبت و منفی وجود ندارد.

از آنجا که دستگاه چهار ماژول مستقل دارد، هر مجموعه ۸ خروجی COM مربوط به خودش را دارد.

تعریف توقف مجاز برای هر واحد

برای هر واحد می توان دقیقاً مشخص کرد که کاربران آن اجازه استفاده از کدام توقف ها را داشته باشند.

برای مثال:

• ساکن یک طبقه فقط به طبقه خود و پارکینگ دسترسی داشته باشد.
• واحد دوبلکس به دو توقف مجزا دسترسی داشته باشد.
• مدیر ساختمان به همه طبقات دسترسی داشته باشد.
• کاربر خدماتی فقط به چند توقف خاص مجاز باشد.
• کاربران بخش اداری فقط به طبقات همان مجموعه دسترسی داشته باشند.

بنابراین داشتن یک کارت یا رمز معتبر به معنای آزاد شدن تمام خروجی ها نیست.

یک واحد می تواند چند توقف مجاز داشته باشد

سیستم محدود به یک توقف برای هر واحد نیست.

برای یک واحد می توان یک یا چند توقف از میان خروجی های موجود تعریف کرد.

این قابلیت برای ساختمان های بزرگ و پروژه هایی که ساختار دسترسی پیچیده تری دارند اهمیت زیادی دارد.

نحوه عملکرد شستی ها پس از احراز هویت

خروجی های اکسس کنترل را می توان متناسب با مدار آسانسور در مسیر تغذیه یا فرمان شستی های موردنظر قرار داد.

در حالت محدودشده، شستی های تحت کنترل برای کاربر غیرمجاز فعال نیستند.

پس از ارائه تگ معتبر یا وارد کردن رمز صحیح، دستگاه مجوزهای همان واحد را بررسی می کند.

خروجی های مرتبط با توقف های مجاز برای مدت تعیین شده فعال می شوند و کاربر می تواند یکی از شستی های مجاز خود را فشار دهد.

بعد از پایان زمان، خروجی ها مجدداً غیرفعال می شوند.

راهنمای سیم کشی اکسس کنترل آسانسور

مدیریت کاربران به تفکیک واحد

کاربران در این سیستم در قالب واحدهای ساختمان مدیریت می شوند.

برای هر واحد می توان موارد زیر را تعریف کرد:

• شماره واحد
• رمز اختصاصی واحد
• چند کارت یا تگ
• یک یا چند توقف مجاز
• وضعیت فعال یا غیرفعال

شماره واحد می تواند بین ۱ تا ۴ رقم و غیرتکراری باشد.

رمز واحد بین ۳ تا ۸ رقم است و رقم اول آن نباید صفر باشد.

هر واحد یک رمز مشترک دارد ولی می تواند چند تگ مستقل برای اعضای خود داشته باشد.

ظرفیت ۵۰۰ کارت و تگ

ظرفیت کل دستگاه ۵۰۰ کارت یا تگ RFID است.

برای هر واحد می توان متناسب با تعداد کاربران چند تگ مختلف تعریف کرد.

تمام تگ های یک واحد از مجوز توقف های همان واحد استفاده می کنند.

حالت «تگ یا رمز»

در حالت پیش فرض، کاربر می تواند فقط با یکی از دو روش زیر احراز هویت شود:

• کارت یا تگ معتبر
• رمز صحیح واحد

پس از تأیید، توقف های مجاز همان واحد فعال می شوند.

حالت «تگ و رمز» برای امنیت بیشتر

در حالت دوم، ارائه تگ به تنهایی کافی نیست.

کاربر باید تگ معتبر و رمز صحیح واحد را با هم ارائه کند.

در این حالت اگر تگ یک ساکن در اختیار فرد دیگری قرار گیرد، بدون دانستن رمز واحد امکان فعال کردن توقف های مجاز وجود ندارد.

افزودن تگ جدید به واحد موجود

اگر یک واحد بعداً به تگ بیشتری نیاز داشته باشد، مدیر می تواند بدون تعریف مجدد واحد، تگ های جدید را به آن اضافه کند.

این قابلیت برای ساختمان های بزرگ با تعداد کاربر زیاد اهمیت بیشتری دارد.

حذف یک تگ بدون حذف اطلاعات واحد

در صورت گم شدن یا عدم نیاز به یک تگ می توان همان تگ را حذف کرد، بدون اینکه سایر تگ ها، رمز یا مجوزهای توقف واحد پاک شوند.

تگ حذف شده می تواند بعداً برای واحد دیگری تعریف شود.

حذف کامل یک واحد

در صورت تغییر کامل کاربران یا تخلیه واحد، مدیر می تواند تمام اطلاعات مربوط به آن واحد شامل شماره واحد، رمز و تگ ها را حذف کند.

غیرفعال کردن موقت واحد بدون پاک شدن اطلاعات

اگر لازم باشد دسترسی یک واحد فقط برای مدتی قطع شود، نیازی به حذف اطلاعات آن نیست.

مدیر می تواند واحد را موقتاً غیرفعال کند.

در این حالت تگ ها و رمز واحد دیگر خروجی های مجاز را فعال نمی کنند، اما اطلاعات آن در حافظه باقی می ماند.

بعداً می توان همان واحد را دوباره فعال کرد.

کاربرد در مدیریت بدهی شارژ

در ساختمان هایی که مطابق قوانین، مصوبات و سیاست های داخلی خود از کنترل تردد در فرآیند مدیریت بدهی شارژ استفاده می کنند، این قابلیت امکان محدودسازی موقت بدون حذف اطلاعات کاربران را فراهم می کند.

مجاز کردن همه توقف ها برای کاربران خاص

در صورت نیاز می توان تمام خروجی های موجود را برای یک واحد یا کاربر خاص مجاز کرد.

این قابلیت برای مدیر، مسئول فنی، کارکنان خدماتی مجاز یا سایر کاربرانی که باید دسترسی گسترده داشته باشند قابل استفاده است.

حالت مهمان

ساکن می تواند توقف های مجاز واحد خود را به طور موقت آزاد کند.

در این حالت مراجعه کنندگان برای استفاده از همان توقف ها نیاز به کارت یا رمز ندارند.

این ویژگی برای مهمانی، پیک، تعمیرکار، اسباب کشی و شرایط مشابه قابل استفاده است.

حالت مهمان با قطع و وصل برق یا ورود مدیر به تنظیمات سیستم غیرفعال می شود.

رمز واحد برای مهمان؛ راهکار ساده ولی دائمی

اعلام رمز واحد به مهمان روش ساده ای برای ورود است، اما این رمز یک رمز یک بارمصرف نیست.

رمز بین کاربران همان واحد مشترک است و ممکن است بعد از پایان مراجعه نیز در اختیار مهمان باقی بماند.

در صورت انتشار رمز، امکان تغییر آن وجود دارد؛ اما در برج ها و ساختمان های پرتردد، مدیریت مهمان با رمز ثابت همیشه روش مناسبی نیست.

چرا رمز عمومی یا مشترک برای آسانسور همیشه مناسب نیست؟

ریموت مهمان؛ دسترسی موقت بدون اعلام رمز ثابت

اگر مهمان بخش مهمی از رفت وآمد ساختمان است، سیستم ریموت مهمان آسانسور گزینه تخصصی تری است.

ساکن می تواند توقف موردنظر را برای مدت محدودی آزاد کند، بدون اینکه رمز دائمی واحد را در اختیار مراجعه کننده قرار دهد.

پس از پایان زمان تعریف شده، دسترسی دوباره محدود می شود.

آشنایی با سیستم ریموت مهمان آسانسور

ریموت لابی من؛ مناسب برج ها و ساختمان های دارای پذیرش

در ساختمان های بزرگ و پرتوقف معمولاً نقش لابی من یا نگهبان در کنترل ورود مراجعه کنندگان پررنگ تر است.

با سیستم ریموت لابی من، مسئول لابی می تواند بعد از مشخص شدن مقصد مهمان فقط توقف مربوطه را برای مدت محدود آزاد کند.

در نتیجه رمز ثابت واحد در اختیار مراجعه کننده قرار نمی گیرد.

آشنایی با ریموت لابی من آسانسور

راهکار کامل تر برای برج: کارت ساکنان + ریموت مهمان یا لابی من

در پروژه های بزرگ، استفاده از روش متفاوت برای کاربران دائمی و موقت می تواند مدیریت مناسب تری ایجاد کند.

ساکنان: کارت یا تگ با مجوز توقف های مشخص

مهمانان: دسترسی موقت و زمان دار با ریموت مهمان

ساختمان دارای لابی: آزادسازی توقف توسط لابی من

نوین کیا تک امکان ارائه راهکارهای اختصاصی و توسعه پذیر کارت + ریموت مهمان یا کارت + ریموت لابی من را در ظرفیت های چندخروجی فراهم می کند.

اگر مدیریت مهمان یکی از نیازهای اصلی پروژه است، این راهکارها را نیز قبل از انتخاب نهایی بررسی کنید.

زمان فعال بودن خروجی ها از ۱ تا ۹۹ ثانیه

بعد از احراز هویت، خروجی های مجاز برای مدت مشخصی فعال می شوند.

زمان پیش فرض دستگاه ۵ ثانیه است.

این زمان در بازه ۱ تا ۹۹ ثانیه قابل تنظیم است.

مدیر یا نصاب می تواند مقدار مناسب را متناسب با موقعیت صفحه کلید، نوع پنل و شرایط کاربران انتخاب کند.

تفاوت ۱۰۷۵ توکار و ۱۰۵۹ روکار

این دو مدل از نظر برد اصلی، فریمور، تعداد خروجی و قابلیت های مدیریتی یکسان هستند.

تفاوت اصلی در نحوه نصب بخش کاربری است.

اگر نصب یک دستگاه مستقل روی پنل ساده تر است، مدل ۱۰۵۹ روکار را بررسی کنید.

۲۴ خروجی یا ۳۲ خروجی؟

تعداد خروجی باید متناسب با تعداد واقعی مسیرهای مستقل پروژه انتخاب شود.

اگر حداکثر ۲۴ مسیر نیازمند کنترل هستند، نسخه ۲۴ خروجی با سه برد رله سخت افزار کمتری نیاز دارد:

اکسس کنترل کارتی رمزی ۲۴ خروجی توکار

اگر بین ۲۵ تا ۳۲ مسیر مستقل موردنیاز است، مدل ۱۰۷۵ بیشترین ظرفیت این خانواده را ارائه می کند.

راهنمای انتخاب اکسس کنترل چند خروجی آسانسور

آیا انتخاب مدل ۳۲ خروجی همیشه بهتر است؟

خیر.

تعداد خروجی بیشتر زمانی مزیت محسوب می شود که واقعاً در پروژه موردنیاز باشد.

برای مثال اگر فقط ۱۲ مسیر مستقل دارید، نسخه ۱۶ خروجی منطقی تر از نصب چهار برد رله نسخه ۳۲ خروجی است.

انتخاب درست بر اساس تعداد واقعی مسیرهای کنترل شونده باعث ساده تر شدن نصب و کاهش سخت افزار اضافی می شود.

مدل ۱۰۷۵ برای چه پروژه هایی مناسب است؟

• برج ها و ساختمان های پرتوقف
• پروژه هایی با ۲۵ تا ۳۲ مسیر نیازمند کنترل مستقل
• پنل های شیشه ای و پلکسی گلس
• ساختمان هایی که ظاهر یکپارچه پنل اهمیت دارد
• پروژه هایی که هر واحد فقط باید به توقف های مشخص دسترسی داشته باشد
• ساختمان های مسکونی و اداری بزرگ
• پروژه هایی که RFID و رمز را هم زمان نیاز دارند
• ساختمان هایی که مدیریت واحد و غیرفعال سازی موقت اهمیت دارد

چه زمانی مدل دیگری مناسب تر است؟

اگر تعداد مسیرهای مستقل کمتر از ۲۵ است، نسخه های ۸، ۱۶ یا ۲۴ خروجی متناسب با پروژه انتخاب منطقی تری هستند.

اگر نصب پشت شیشه یا پلکسی ممکن نیست، مدل ۱۰۵۹ روکار مناسب تر است.

اگر مسئله اصلی پروژه مدیریت مهمان است، سیستم ریموت مهمان، لابی من یا ترکیب کارت + ریموت را نیز در طراحی نهایی در نظر بگیرید.

مشخصات فنی مدل ۱۰۷۵

سؤالات متداول

مدل ۱۰۷۵ چند خروجی دارد؟

این مدل دارای ۳۲ خروجی مستقل است که توسط چهار برد رله ۸ کانال ایجاد می شوند.

آیا برای ساختمان دقیقاً ۳۲ طبقه طراحی شده است؟

خیر. عدد ۳۲ تعداد مسیرهای مستقلی را نشان می دهد که دستگاه می تواند کنترل کند و الزاماً برابر تعداد طبقات ساختمان نیست.

آیا دستگاه پشت شیشه نصب می شود؟

بله. رابط کاربری آن برای نصب توکار پشت شیشه یا پلکسی گلس پنل شستی طراحی شده است.

چهار برد رله چه خروجی هایی را کنترل می کنند؟

به ترتیب خروجی های ۱ تا ۸، ۹ تا ۱۶، ۱۷ تا ۲۴ و ۲۵ تا ۳۲.

آیا هر واحد می تواند چند توقف مجاز داشته باشد؟

بله. برای هر واحد یک یا چند توقف از خروجی های موجود قابل تعریف است.

ظرفیت دستگاه چند تگ است؟

ظرفیت کل دستگاه ۵۰۰ کارت یا تگ RFID است.

آیا چند تگ برای یک واحد قابل تعریف است؟

بله. برای اعضای مختلف یک واحد می توان تگ های مجزا تعریف کرد.

هر واحد چند رمز دارد؟

هر واحد دارای یک رمز مشترک است.

آیا دستگاه از تگ و رمز هم زمان پشتیبانی می کند؟

بله. علاوه بر حالت تگ یا رمز، حالت تگ و رمز نیز قابل انتخاب است.

آیا واحد بدون پاک شدن اطلاعات قابل غیرفعال سازی است؟

بله. دسترسی واحد را می توان موقتاً قطع و بعداً مجدداً فعال کرد.

آیا هر برد می تواند مثبت یا منفی کار کند؟

بله. با اتصال COM به +۲۴V یا GND، مجموعه هشت خروجی همان برد مثبت یا منفی می شود. ترکیب مثبت و منفی در یک برد ممکن نیست.

آیا حالت مهمان وجود دارد؟

بله. توقف های مجاز واحد به صورت موقت قابل آزاد شدن هستند.

تفاوت ۱۰۷۵ و ۱۰۵۹ چیست؟

امکانات اصلی، برد و فریمور یکسان هستند؛ ۱۰۷۵ توکار پشت شیشه یا پلکسی و ۱۰۵۹ روکار است.

برای برج با مهمان زیاد چه راهکاری مناسب تر است؟

رمز واحد برای مراجعه محدود ساده است، اما برای رفت وآمد پرتکرار، سیستم ریموت مهمان یا لابی من امکان دسترسی موقت و مدیریت شده تری ایجاد می کند.

مطالعه بیشتر در نوین کیا تک

• اکسس کنترل چند خروجی آسانسور
• اکسس کنترل ساختمان های چند واحدی
• راهنمای سیم کشی اکسس کنترل آسانسور
• اکسس کنترل توکار یا روکار آسانسور؟
• اکسس کنترل رمزی آسانسور
• محدودیت استفاده از رمز عمومی در آسانسور
• ریموت مهمان آسانسور
• ریموت لابی من آسانسور

جمع بندی

اکسس کنترل کارتی رمزی ۳۲ خروجی توکار تاچ مدل ۱۰۷۵ برای برج ها و ساختمان های پرتوقفی مناسب است که باید تا ۳۲ مسیر مستقل را کنترل کنند و در عین حال ظاهر پنل شستی کابین یکپارچه باقی بماند.

چهار ماژول رله ۸ کانال، ظرفیت ۵۰۰ تگ، تعریف چند توقف برای هر واحد، رمز اختصاصی واحد، حالت های تگ یا رمز و تگ و رمز، غیرفعال سازی موقت واحد، حالت مهمان و زمان خروجی ۱ تا ۹۹ ثانیه امکانات اصلی این مدل هستند.

اگر تعداد مسیرهای موردنیاز بین ۲۵ تا ۳۲ است و پنل شیشه ای یا پلکسی دارید، این مدل حداکثر ظرفیت توکار این خانواده را فراهم می کند.

در برج هایی که رفت وآمد مهمان زیاد است نیز می توان کارت را برای ساکنان حفظ کرد و برای مهمانان از ریموت مهمان یا لابی من استفاده کرد تا نیاز به انتشار رمز ثابت واحد کاهش پیدا کند.
