اکسس کنترل (محدودکننده تردد) تگی جاسوئیچی و کارتی و رمزی ۲۴ خروجی توکار تاچ برای پشت شیشه و پشت پلکسی گلس پنل شستی کابین آسانسور

اکسس کنترل کارتی رمزی ۲۴ خروجی توکار تاچ آسانسور

اکسس کنترل کارتی رمزی ۲۴ خروجی توکار تاچ آسانسور مدل ۱۰۷۴ برای پروژه هایی مناسب است که تعداد زیادی توقف یا مسیر مستقل باید کنترل شوند و در عین حال ظاهر یکپارچه پنل شستی کابین اهمیت دارد.

بخش کاربری این دستگاه به صورت توکار در پشت شیشه یا پلکسی گلس پنل شستی نصب می شود و شامل کیپد لمسی و کارتخوان RFID فرکانس ۱۲۵kHz است.

سیستم دارای ۲۴ خروجی مستقل است و برای هر واحد می توان یک رمز اختصاصی، چند کارت یا تگ و یک یا چند توقف مجاز تعریف کرد.

پس از شناسایی کاربر، فقط خروجی های مربوط به توقف هایی که برای همان واحد مجاز شده اند فعال می شوند.

۲۴ خروجی مستقل بدون اضافه شدن قاب روکار به نمای پنل

در پروژه های پرتوقف، کنترل دسترسی فقط زمانی مؤثر است که بتوان مشخص کرد هر واحد اجازه استفاده از کدام طبقات را دارد.

مدل ۱۰۷۴ امکان کنترل تا ۲۴ مسیر مستقل را فراهم می کند، اما رابط کاربری آن برخلاف مدل روکار درون طراحی پنل کابین قرار می گیرد.

این ترکیب برای پروژه هایی مناسب است که هم امکانات چندخروجی و هم ظاهر حرفه ای و یکپارچه کابین اهمیت دارد.

نصب توکار پشت شیشه یا پلکسی

کیپد و بخش RFID دستگاه پشت سطح مناسب شیشه یا پلکسی قرار می گیرند.

کاربر از روی نمای پنل با کلیدهای لمسی کار می کند و کارت یا تگ را مقابل محل RFID قرار می دهد.

در نتیجه یک قاب جداگانه اکسس کنترل روی نمای کابین دیده نمی شود.

این نوع نصب برای موارد زیر مناسب است:

• پنل های شیشه ای آسانسور
• پنل های پلکسی گلس
• پنل های سفارشی و دکوراتیو
• کابین هایی که ظاهر مینیمال اهمیت دارد
• پروژه هایی که اکسس کنترل از ابتدا در طراحی پنل پیش بینی شده است

کیپد تاچ + RFID ۱۲۵kHz

رابط کاربری دستگاه دارای کلیدهای لمسی اعداد ۰ تا ۹، کلیدهای * و # و محل کارتخوان RFID است.

کاربر بسته به تنظیمات سیستم می تواند با:

• کارت یا تگ RFID
• رمز واحد
• یا ترکیب تگ و رمز

احراز هویت شود.

۲۴ خروجی چگونه ایجاد می شوند؟

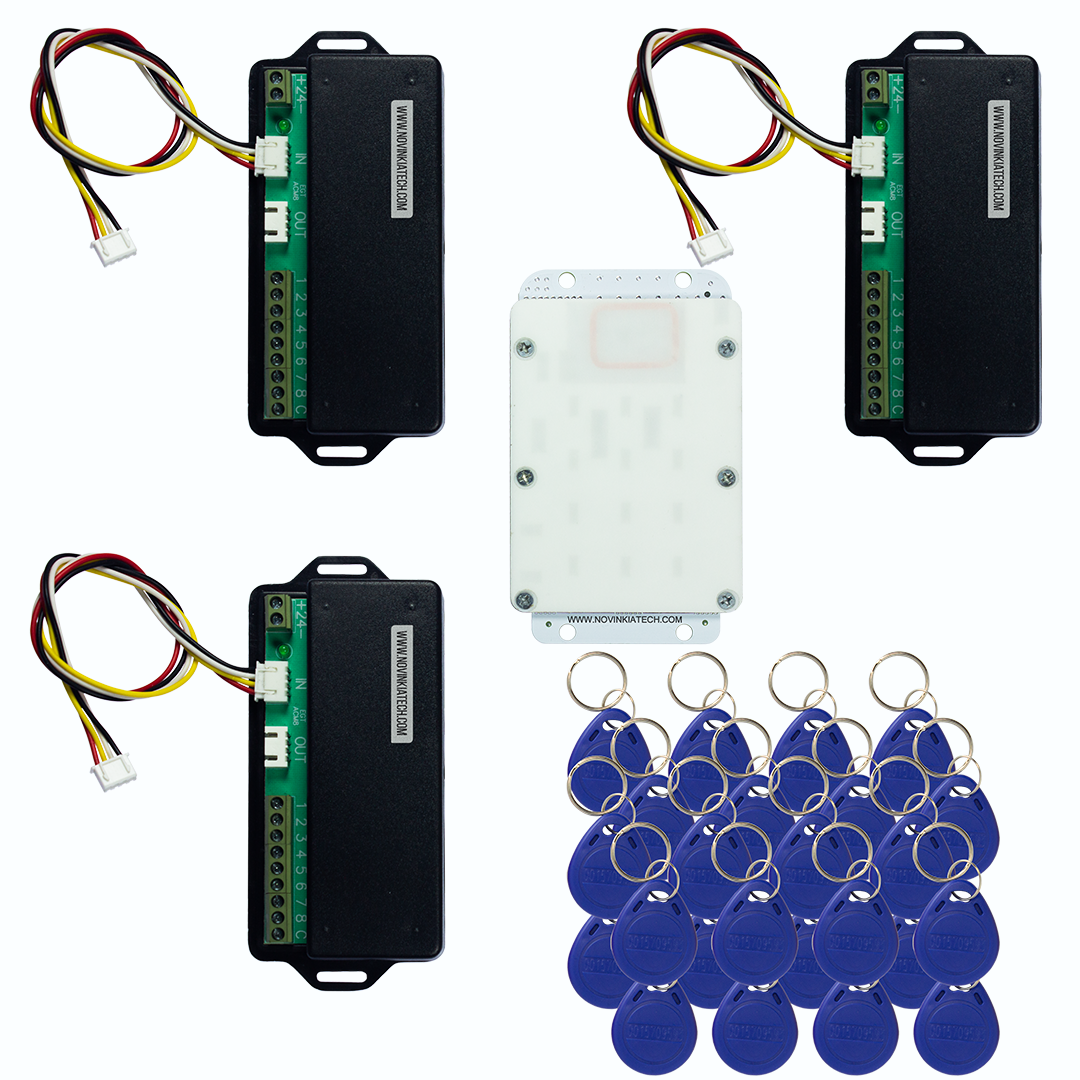

نسخه ۲۴ خروجی از سه ماژول رله ۸ کانال استفاده می کند.

بنابراین در زمان نصب باید فضای مناسب برای سه برد رله در پشت پنل یا بخش فنی مناسب پروژه در نظر گرفته شود.

اتصال آبشاری سه برد رله

هر ماژول رله دارای سوکت IN و OUT چهارپین است.

ساختار اتصال در نسخه ۲۴ خروجی به صورت زیر است:

1. بخش اصلی دستگاه به IN ماژول اول متصل می شود.
2. OUT ماژول اول به IN ماژول دوم متصل می شود.
3. OUT ماژول دوم به IN ماژول سوم متصل می شود.

این ساختار باعث می شود سیستم به صورت منظم از ۸ به ۱۶ و سپس ۲۴ خروجی توسعه پیدا کند.

مشخصات هر برد رله

ابعاد تقریبی هر برد رله با احتساب بال های محل پیچ:

۱۳.۵ × ۶ × ۲ سانتی متر

است.

هر برد دارای:

• سوکت IN چهارپین
• سوکت OUT چهارپین
• LED سبز پاور
• ترمینال +۲۴V و GND
• هشت خروجی مستقل
• یک ترمینال C برای COM مشترک هشت رله

است.

COM مستقل برای هر گروه ۸ خروجی

هر ماژول ۸ رله دارای COM مشترک مخصوص خودش است.

اگر COM یک ماژول به +۲۴V متصل شود، خروجی های همان ماژول به صورت مثبت استفاده می شوند.

اگر COM به GND متصل شود، خروجی ها به صورت منفی استفاده خواهند شد.

در یک ماژول نمی توان خروجی مثبت و منفی را با هم ترکیب کرد.

از آنجا که در مدل ۱۰۷۴ سه ماژول مستقل وجود دارد، هر مجموعه ۸ خروجی COM مربوط به خودش را دارد.

کنترل دسترسی واقعی به طبقات

برای هر واحد ساختمان می توان تعیین کرد که به کدام خروجی ها و در نتیجه کدام توقف ها دسترسی داشته باشد.

مثلاً:

• واحد طبقه ۶ فقط طبقه ۶ و پارکینگ را فعال کند.
• یک واحد دوبلکس به دو طبقه مجاز باشد.
• مدیر ساختمان به تمام طبقات دسترسی داشته باشد.
• کاربر خدماتی فقط به چند توقف مشخص دسترسی داشته باشد.

بنابراین داشتن کارت یا رمز معتبر به معنی آزاد شدن تمام طبقات نیست.

یک واحد می تواند چند توقف مجاز داشته باشد

هر واحد می تواند یک یا چند توقف مجاز داشته باشد.

این قابلیت برای پروژه هایی مانند:

• واحدهای دوبلکس
• دسترسی طبقه + پارکینگ
• دسترسی طبقه + روف گاردن
• کاربران مدیریتی
• کاربران خدماتی

کاربرد دارد.

نحوه آزاد شدن شستی های مجاز

خروجی های دستگاه را می توان در مسیر تغذیه یا فرمان شستی های تحت کنترل قرار داد.

پیش از احراز هویت، شستی های محدودشده غیرفعال هستند.

پس از شناسایی کاربر، سیستم توقف های مجاز همان واحد را فعال می کند.

کاربر سپس یکی از شستی های مجاز خود را فشار می دهد.

پس از پایان زمان تعیین شده، خروجی ها مجدداً غیرفعال خواهند شد.

راهنمای سیم کشی اکسس کنترل آسانسور

مدیریت واحدمحور

اطلاعات کاربران در قالب واحدهای ساختمان سازمان دهی می شود.

برای هر واحد می توان موارد زیر را ثبت کرد:

• شماره واحد
• یک رمز اختصاصی
• چند کارت یا تگ
• یک یا چند توقف مجاز
• وضعیت فعال یا غیرفعال

شماره واحد از ۱ تا ۴ رقم تعریف می شود و نباید تکراری باشد.

رمز واحد بین ۳ تا ۸ رقم است و رقم اول آن نباید صفر باشد.

هر واحد یک رمز مشترک دارد، اما می تواند چند تگ مختلف برای اعضای خود داشته باشد.

ظرفیت ۵۰۰ کارت و تگ

ظرفیت کل دستگاه ۵۰۰ کارت یا تگ RFID است.

برای هر واحد می توان متناسب با تعداد کاربران چند تگ مختلف تعریف کرد.

تمام کاربران همان واحد از مجوز توقف هایی استفاده می کنند که مدیر برای آن واحد تعریف کرده است.

حالت تگ یا رمز

در حالت پیش فرض، کاربر می تواند با تگ معتبر یا رمز صحیح واحد احراز هویت شود.

این روش استفاده روزمره ساده تری دارد.

حالت تگ و رمز

برای امنیت بیشتر می توان سیستم را در حالت تگ و رمز قرار داد.

در این حالت کاربر ابتدا تگ معتبر را ارائه می کند و سپس رمز واحد را وارد می کند.

داشتن تگ به تنهایی یا دانستن رمز به تنهایی برای فعال شدن توقف های مجاز کافی نیست.

افزودن و حذف تگ های واحد

پس از تعریف یک واحد می توان تگ های بیشتری به آن اضافه کرد.

همچنین می توان تگ مشخصی را حذف کرد بدون اینکه سایر اطلاعات واحد پاک شوند.

تگ حذف شده بعداً می تواند برای واحد دیگری تعریف شود.

حذف کامل یک واحد

در صورت تخلیه واحد یا تغییر کامل کاربران، مدیر می تواند شماره واحد، رمز و تمام تگ های مربوط به آن را از حافظه حذف کند.

غیرفعال سازی موقت واحد

برای قطع موقت دسترسی نیازی نیست اطلاعات واحد پاک شود.

مدیر می تواند یک واحد را غیرفعال کند تا رمز و تگ های آن موقتاً امکان استفاده از توقف های مجاز را نداشته باشند.

پس از رفع موضوع می توان همان واحد را دوباره فعال کرد.

کاربرد در مدیریت شارژ ساختمان

در ساختمان هایی که مطابق مقررات و تصمیمات داخلی خود از محدودسازی تردد در فرآیند مدیریت بدهی شارژ استفاده می کنند، این قابلیت کاربرد دارد.

اطلاعات واحد در سیستم باقی می ماند و پس از فعال سازی مجدد نیاز به تعریف دوباره تگ ها نیست.

دسترسی کامل برای مدیر و کاربران خاص

در صورت نیاز می توان تمام توقف های سیستم را برای یک کاربر یا واحد خاص مجاز کرد.

این قابلیت برای مدیر ساختمان، مسئول فنی یا سایر کاربران مجاز قابل استفاده است.

حالت مهمان

ساکن می تواند توقف های مجاز واحد خود را موقتاً آزاد کند.

در این حالت مهمانان برای استفاده از همان توقف ها نیاز به تگ یا رمز ندارند.

حالت مهمان می تواند برای مهمانی، پیک، تعمیرکار یا رفت وآمدهای موقت استفاده شود.

این حالت با قطع و وصل برق یا ورود مدیر به تنظیمات غیرفعال می شود.

دادن رمز واحد به مهمان؛ ساده اما دائمی

رمز واحد می تواند برای مهمان استفاده شود، اما این رمز موقت نیست.

رمز بین ساکنان همان واحد مشترک است و ممکن است پس از اعلام به مهمانان، همچنان در اختیار آنها باقی بماند.

در صورت انتشار رمز می توان آن را تغییر داد، اما برای ساختمان های پرتردد این روش مدیریت ایده آلی نیست.

چرا رمز عمومی یا مشترک همیشه برای آسانسور مناسب نیست؟

ریموت مهمان؛ گزینه تخصصی تر برای دسترسی موقت

اگر رفت وآمد مهمان زیاد است، ریموت مهمان آسانسور امکان آزاد کردن موقت توقف را بدون اعلام رمز دائمی واحد فراهم می کند.

پس از پایان زمان تعیین شده، دسترسی دوباره محدود می شود.

آشنایی با ریموت مهمان آسانسور

ریموت لابی من برای برج ها و ساختمان های پرتردد

در پروژه های ۲۴ خروجی احتمال وجود نگهبان یا لابی من بیشتر است.

در سیستم ریموت لابی من، مسئول لابی می تواند پس از تأیید مقصد مهمان، فقط توقف مربوطه را برای مدت محدود فعال کند.

آشنایی با ریموت لابی من آسانسور

کارت برای ساکنان و دسترسی موقت برای مهمانان

برای ساختمان های بزرگ تر می توان دسترسی دائمی و موقت را از یکدیگر جدا کرد.

ساکنان: کارت یا تگ دائمی با توقف های مجاز

مهمانان: ریموت مهمان با دسترسی زمان دار

ساختمان دارای لابی: کنترل توقف توسط لابی من

نوین کیا تک امکان ارائه راهکارهای اختصاصی و توسعه پذیر ترکیبی کارت + ریموت مهمان و کارت + ریموت لابی من را در ظرفیت های مختلف دارد.

زمان فعال بودن خروجی ها

زمان پیش فرض فعال بودن خروجی های مجاز ۵ ثانیه است.

این زمان از ۱ تا ۹۹ ثانیه قابل تنظیم است.

بنابراین نصاب یا مدیر می تواند متناسب با شرایط پروژه زمان مناسب را انتخاب کند.

تفاوت ۱۰۷۴ توکار و ۱۰۵۸ روکار

دو مدل از نظر برد اصلی، فریمور، تعداد خروجی و امکانات مدیریتی یکسان هستند.

اگر نصب روکار مناسب تر است، مدل ۱۰۵۸ را بررسی کنید.

۱۶ خروجی یا ۲۴ خروجی؟

اگر تعداد مسیرهای مستقل حداکثر ۱۶ عدد است، نسخه ۱۶ خروجی سخت افزار کمتری نیاز دارد:

اکسس کنترل کارتی رمزی ۱۶ خروجی توکار

اگر بین ۱۷ تا ۲۴ مسیر مستقل نیاز دارید، مدل ۱۰۷۴ برای این ظرفیت مناسب تر است.

راهنمای انتخاب اکسس کنترل چند خروجی آسانسور

اگر ۲۴ خروجی کافی نباشد

نسخه ۳۲ خروجی این خانواده با چهار برد رله ۸ کانال، خروجی های ۲۵ تا ۳۲ را نیز اضافه می کند.

اکسس کنترل کارتی رمزی ۳۲ خروجی توکار تاچ

این محصول برای چه پروژه هایی مناسب است؟

• ساختمان هایی با ۱۷ تا ۲۴ مسیر مستقل
• برج ها و پروژه های پرتوقف
• پنل های شیشه ای و پلکسی گلس
• پروژه هایی با طراحی کابین یکپارچه
• ساختمان هایی که هر واحد باید توقف های مجاز مشخصی داشته باشد
• واحدهایی که به چند توقف دسترسی دارند
• پروژه هایی که RFID و رمز را در کنار یکدیگر می خواهند
• ساختمان هایی که غیرفعال سازی موقت واحد اهمیت دارد

چه زمانی محصول دیگری انتخاب کنیم؟

اگر تعداد خروجی موردنیاز کمتر است، نسخه ۸ یا ۱۶ خروجی سخت افزار کمتری نیاز دارد.

اگر بیشتر از ۲۴ مسیر مستقل نیاز دارید، مدل ۳۲ خروجی را بررسی کنید.

اگر نصب توکار امکان پذیر نیست، مدل ۱۰۵۸ روکار انتخاب مناسب تری است.

اگر مدیریت مهمان نیاز اصلی ساختمان است، سیستم ریموت مهمان یا لابی من را نیز در تصمیم گیری وارد کنید.

مشخصات فنی مدل ۱۰۷۴

سؤالات متداول

۱۰۷۴ چند خروجی مستقل دارد؟

این مدل ۲۴ خروجی مستقل دارد که توسط سه برد رله ۸ کانال ایجاد می شوند.

آیا ۱۰۷۴ پشت شیشه نصب می شود؟

بله. بخش کاربری برای نصب توکار پشت شیشه یا پلکسی گلس پنل شستی طراحی شده است.

چند برد رله دارد؟

سه برد؛ خروجی های ۱ تا ۸، ۹ تا ۱۶ و ۱۷ تا ۲۴.

آیا هر واحد می تواند چند توقف مجاز داشته باشد؟

بله. یک یا چند توقف قابل تعریف است.

ظرفیت دستگاه چقدر است؟

ظرفیت کل ۵۰۰ کارت یا تگ RFID است.

آیا حالت تگ + رمز دارد؟

بله. هم حالت «تگ یا رمز» و هم حالت «تگ و رمز» قابل انتخاب است.

آیا واحد را می توان موقتاً غیرفعال کرد؟

بله. بدون پاک کردن اطلاعات امکان غیرفعال سازی و فعال سازی مجدد وجود دارد.

فرق ۱۰۷۴ و ۱۰۵۸ چیست؟

امکانات اصلی یکسان هستند؛ ۱۰۷۴ توکار و ۱۰۵۸ روکار است.

اگر بیش از ۲۴ خروجی نیاز داشته باشیم چه؟

نسخه ۳۲ خروجی با چهار برد رله ۸ کانال مناسب تر است.

برای مهمان بهتر است رمز بدهیم یا ریموت؟

برای مراجعه محدود رمز ساده است؛ اما برای رفت وآمد پرتکرار، ریموت مهمان یا لابی من دسترسی موقت و کنترل شده تری ایجاد می کند.

مطالعه بیشتر در نوین کیا تک

• اکسس کنترل چند خروجی آسانسور
• اکسس کنترل در ساختمان های چند واحدی
• سیم کشی اکسس کنترل آسانسور
• اکسس کنترل توکار یا روکار؟
• اکسس کنترل رمزی آسانسور
• محدودیت استفاده از رمز عمومی
• ریموت مهمان آسانسور
• ریموت لابی من آسانسور

جمع بندی

اکسس کنترل کارتی رمزی ۲۴ خروجی توکار تاچ مدل ۱۰۷۴ برای ساختمان های پرتوقفی مناسب است که علاوه بر کنترل مستقل طبقات، ظاهر یکپارچه پنل شستی کابین نیز اهمیت دارد.

سه ماژول ۸ خروجی، ۲۴ مسیر مستقل، ظرفیت ۵۰۰ تگ، تعریف رمز و چند تگ برای هر واحد، تعیین توقف های مجاز، حالت تگ یا رمز، حالت تگ و رمز، غیرفعال سازی موقت واحد و حالت مهمان از امکانات اصلی دستگاه هستند.

اگر تعداد مسیرهای موردنیاز تا ۲۴ عدد است و پنل شیشه ای یا پلکسی دارید، ۱۰۷۴ نسخه توکار مناسب این خانواده است. برای ظرفیت بالاتر، مدل ۳۲ خروجی را بررسی کنید.

در پروژه هایی که مدیریت مهمان اهمیت ویژه ای دارد نیز ترکیب کارت برای ساکنان با ریموت مهمان یا لابی
