پنل شیشه ای اکسس کنترل (محدودکننده تردد) رمزی ۱۶ خروجی توکار آسانسور - AC۱۶۰۱T

پنل شیشه ای اکسس کنترل رمزی ۱۶ خروجی توکار آسانسور AC۱۶۰۱T

پنل شیشه ای اکسس کنترل رمزی ۱۶ خروجی توکار آسانسور AC۱۶۰۱T یک سیستم سفارشی کنترل دسترسی طبقات است که برای پروژه هایی طراحی شده که هر توقف آسانسور باید بتواند مستقل از سایر توقف ها قفل یا آزاد شود.

کاربرد اصلی این سیستم در ساختمان های تک واحدی با پاگرد اختصاصی است؛ یعنی جایی که فضای مقابل درب آسانسور و درب واحد عملاً بخشی از فضای خصوصی همان واحد محسوب می شود. در چنین ساختمانی، ساکن می تواند هنگام خروج از منزل توقف مربوط به طبقه خود را قفل کند و پس از بازگشت دوباره آن را در وضعیت آزاد قرار دهد.

برخلاف بسیاری از اکسس کنترل های رمزی معمولی، در AC۱۶۰۱T لازم نیست کاربر برای هر بار استفاده از آسانسور رمز وارد کند. رمز در این سیستم بیشتر برای مدیریت وضعیت قفل یا آزاد بودن توقف استفاده می شود؛ بنابراین هنگامی که ساکن در منزل است، توقف می تواند آزاد باقی بماند و تردد روزمره بدون ورود مکرر رمز انجام شود.

AC۱۶۰۱T چه مسئله ای را حل می کند؟

فرض کنید یک ساختمان چندطبقه دارید که در هر طبقه تنها یک واحد قرار دارد و آسانسور مستقیماً به پاگرد اختصاصی همان واحد باز می شود. زمانی که مالک در منزل حضور ندارد، باز بودن دائمی کلید آن توقف ممکن است باعث شود فردی بتواند از داخل کابین، همان طبقه را انتخاب کند.

در AC۱۶۰۱T هر توقف یک خروجی مستقل دارد. ساکن می تواند توقف طبقه خودش را با رمز مخصوص همان توقف در وضعیت قفل قرار دهد. در این حالت فرمان مربوط به آن توقف، متناسب با نحوه سیم کشی پروژه، غیرفعال می شود و سایر توقف های ساختمان بدون تغییر به کار خود ادامه می دهند.

پس از بازگشت ساکن نیز همان توقف دوباره آزاد می شود و از آن پس استفاده عادی از کلید طبقه بدون نیاز به وارد کردن رمز در هر بار تردد ادامه پیدا می کند.

رمز برای هر بار تردد نیست؛ برای قفل و آزاد کردن توقف است

این نکته یکی از تفاوت های مهم AC۱۶۰۱T با یک کیپد رمزی معمولی است. در بسیاری از اکسس کنترل ها کاربر برای هر بار استفاده باید کارت ارائه کند یا رمز بزند، اما در این سیستم منطق اصلی متفاوت است.

هر واحد وضعیت توقف خودش را مدیریت می کند. زمانی که ساکنان در منزل هستند، توقف باز می ماند؛ زمانی که منزل را ترک می کنند، می توانند آن را قفل کنند. به این ترتیب محدودیت تنها زمانی فعال می شود که واقعاً موردنیاز است.

۱۶ توقف مستقل؛ ۱۶ خروجی رله ای مستقل

نسخه AC۱۶۰۱T دارای ۱۶ خروجی مستقل است و برای هر توقف یک رله مجزا در اختیار سیستم قرار دارد.

برای هر خروجی کنتاکت های COM و NO در دسترس نصاب هستند؛ بنابراین هر توقف می تواند به صورت مستقل در مدار مربوط به همان کلید یا فرمان قرار گیرد.

مستقل بودن خروجی ها به این معناست که قفل شدن توقف طبقه ۷ هیچ تأثیری روی توقف های طبقات دیگر ندارد و هر واحد می تواند وضعیت توقف خودش را جداگانه مدیریت کند.

برای آشنایی بیشتر با منطق سیستم های چندخروجی می توانید مقاله اکسس کنترل چندخروجی آسانسور را مطالعه کنید.

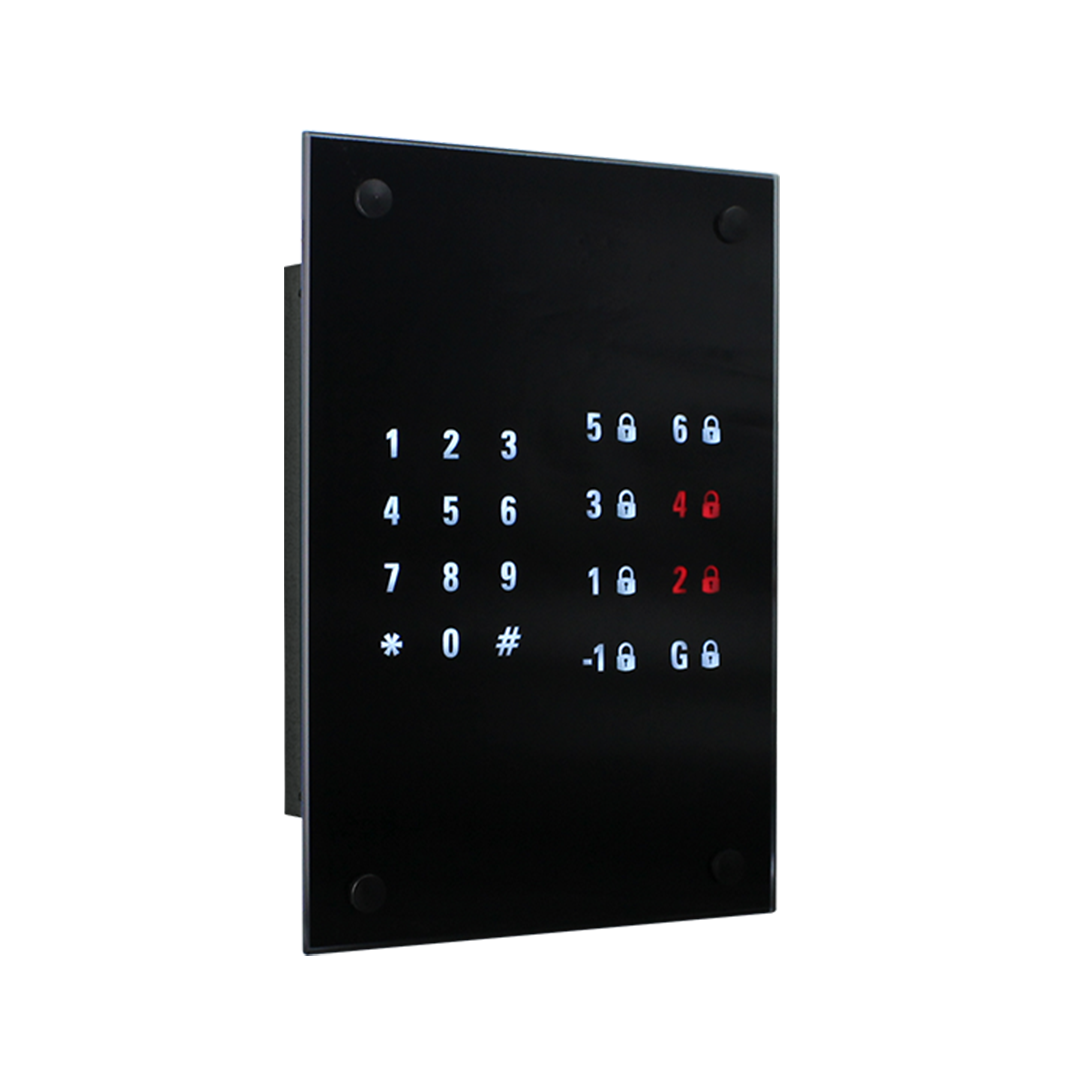

نمایش گرافیکی وضعیت قفل؛ سفید یعنی آزاد، قرمز یعنی قفل

یکی از ویژگی های متمایز این طراحی، نمایش واضح وضعیت هر توقف روی خود پنل شیشه ای است.

در بخش مقابل هر توقف یک آیکون قفل روی لایه مشکی پنل ایجاد شده و در پشت آن پلکسی سفید و نورپردازی قرار دارد.

زمانی که توقف آزاد است، آیکون قفل با نور سفید دیده می شود و هنگامی که همان توقف در وضعیت قفل قرار می گیرد، رنگ آیکون به قرمز تغییر می کند.

این نمایش بصری باعث می شود وضعیت توقف ها بدون ورود به منو یا بررسی تنظیمات برای کاربر قابل تشخیص باشد. همین آیکون قفل یکی از ویژگی هایی است که AC۱۶۰۱T را از بسیاری از اکسس کنترل های جدیدتر و کوچک تر متمایز می کند.

سناریوی اصلی؛ ساختمان تک واحدی با پاگرد اختصاصی

فرض کنید ساختمان دارای طبقات مسکونی ۱ تا ۱۰ است و در هر طبقه تنها یک واحد وجود دارد. آسانسور در هر طبقه مستقیماً وارد پاگرد اختصاصی همان واحد می شود.

ساکن طبقه ۶ هنگام حضور در منزل، توقف ۶ را آزاد نگه می دارد. اعضای خانواده و مهمانان می توانند مانند یک آسانسور معمولی از کلید طبقه استفاده کنند و نیازی نیست برای هر تردد رمز وارد شود.

هنگامی که ساکنان منزل را ترک می کنند، می توانند توقف ۶ را با رمز مخصوص خود در حالت قفل قرار دهند. سایر ساکنان همچنان می توانند از توقف های مربوط به خود استفاده کنند و فقط توقف ۶ محدود می شود.

پس از بازگشت، ساکن دوباره توقف خودش را آزاد می کند و استفاده معمول از آن طبقه ادامه پیدا می کند.

کاربرد در پاگردهایی که با درب شیشه ای یا سکوریت تفکیک شده اند

در بعضی ساختمان ها فضای مقابل آسانسور با درب شیشه ای، سکوریت یا جداکننده دیگری به فضای اختصاصی هر واحد تبدیل شده است.

در این پروژه ها نیز امکان قفل کردن مستقل توقف می تواند در کنار درب فیزیکی، لایه دیگری از کنترل دسترسی ایجاد کند و اجازه ندهد کلید مربوط به طبقه در زمانی که مالک حضور ندارد به صورت عادی قابل استفاده باشد.

AC۱۶۰۱T جایگزین درب ورودی، قفل مکانیکی یا سایر تجهیزات حفاظتی ساختمان نیست؛ بلکه یک کنترل اضافی در مسیر دسترسی آسانسور به توقف موردنظر ایجاد می کند.

کاربرد برای دفاتر، مطب ها و طبقات خصوصی

کاربرد این سیستم تنها به ساختمان مسکونی محدود نیست. اگر یک طبقه به دفتر مدیریت، مطب، دفتر خصوصی، واحد اداری مستقل یا بخش خاصی از یک مجموعه اختصاص دارد، می توان در ساعات تعطیلی همان توقف را قفل کرد.

در ساعات کاری توقف در وضعیت آزاد قرار می گیرد و مراجعه کنندگان بدون نیاز به رمز مکرر از آسانسور استفاده می کنند. پس از پایان ساعت کاری، مسئول همان طبقه می تواند توقف را قفل کند.

هر توقف رمز مستقل دارد

هر توقف دارای رمز مخصوص به خود است و مدیریت یک توقف باعث تغییر وضعیت سایر طبقات نمی شود.

تعداد ارقام رمز در زمان سفارش می تواند متناسب با پروژه بین ۳ تا ۵ رقم انتخاب شود. تعداد ارقام انتخاب شده برای تمام توقف های همان پروژه یکسان خواهد بود، اما رمز هر توقف مستقل تعریف می شود.

رمز هر توقف نیز در صورت نیاز قابل تغییر است؛ بنابراین در صورت تغییر مالک، مستأجر یا مسئول یک طبقه، می توان رمز همان توقف را تغییر داد بدون اینکه رمز سایر واحدها تحت تأثیر قرار گیرد.

صفحه کلید لمسی و پنل شیشه ای توکار

فرمان های سیستم از طریق صفحه کلید لمسی روی پنل شیشه ای وارد می شوند. صفحه اصلی از شیشه سکوریت ۶ میلی متری ساخته شده و در پشت آن یک ورق استیل ۱ میلی متری برای تقویت ساختار پنل قرار گرفته است.

این ترکیب باعث می شود پنل علاوه بر ظاهر یکپارچه با کابین، ساختار مکانیکی مناسبی نیز داشته باشد. بخش اصلی سیستم به صورت توکار نصب می شود و تنها سطح شیشه ای و علائم موردنیاز در نمای کابین دیده می شوند.

ابعاد پنل و باکس توکار

ابعاد شیشه این نمونه برابر ۲۱ × ۳۰ سانتی متر است.

باکس توکار گالوانیزه نیز ابعاد تقریبی ۱۸ × ۲۱ سانتی متر دارد و داخل بدنه یا فضای پیش بینی شده در کابین نصب می شود.

ابعاد، رنگ و طرح ظاهری پنل در سفارش های پروژه ای قابل سفارشی سازی است.

نصب با پیچ و گل پیچ یا سیستم چفتی

بسته به طراحی کابین و درخواست پروژه، پنل می تواند با پیچ و گل پیچ نصب شود یا ساختار نصب چفتی برای آن در نظر گرفته شود.

نوع نصب بهتر است در زمان طراحی پنل مشخص شود تا ابعاد باکس، محل برش و نحوه دسترسی سرویسکار به تجهیزات از ابتدا با کابین هماهنگ باشد.

تغذیه ۲۴ ولت DC

AC۱۶۰۱T با تغذیه ۲۴V DC کار می کند؛ ولتاژی که برای استفاده در بسیاری از تجهیزات جانبی آسانسور مناسب است.

نحوه اتصال خروجی های COM و NO به مدار شستی ها باید متناسب با ساختار الکتریکی پروژه و توسط نصاب یا سرویسکار آشنا با سیستم آسانسور انجام شود.

برای آشنایی بیشتر با اصول اتصال اکسس کنترل به آسانسور می توانید مقاله سیم کشی اکسس کنترل آسانسور را مطالعه کنید.

AC۱۶۰۱T یک محصول پروژه محور است

این طراحی نخستین بار در سال ۱۳۹۸ برای یک پروژه سفارشی و یک مجموعه آسانسور وارداتی اجرا شد. پس از آن نیز امکان استفاده از همین منطق در آسانسورهای داخلی و پروژه های سفارشی وجود دارد.

امروزه در بسیاری از پروژه ها مشتریان سیستم های جدیدتر و جمع وجورتری را انتخاب می کنند که علاوه بر قفل و آزادسازی توقف ها، امکاناتی مانند کارت، رمز، اثر انگشت یا ریموت نیز دارند؛ با این حال اگر پروژه دقیقاً به همین طراحی شیشه ای، نمایش گرافیکی قفل و منطق مستقل قفل/آزادسازی توقف ها نیاز داشته باشد، AC۱۶۰۱T همچنان به صورت سفارشی قابل ارائه است.

قابلیت سفارشی سازی برای پروژه

AC۱۶۰۱T یک محصول ثابت و غیرقابل تغییر نیست و می توان آن را بر اساس نیاز پروژه طراحی کرد.

• تعداد خروجی متناسب با تعداد توقف های موردنیاز
• ابعاد شیشه و پنل
• رنگ و طرح ظاهری
• تعداد ارقام رمز بین ۳ تا ۵ رقم
• نوع نصب پنل
• جانمایی علائم و آیکون ها

صفحه ۸۸۲ مربوط به نسخه ۱۶ خروجی است، اما در پروژه های خاص تعداد خروجی می تواند متناسب با نیاز واقعی ساختمان طراحی شود.

AC۱۶۰۱T چه تفاوتی با اکسس کنترل های جدیدتر دارد؟

AC۱۶۰۱T روی یک مسئله مشخص تمرکز دارد: قفل و آزاد کردن مستقل توقف ها توسط واحدها با نمایش واضح وضعیت قفل.

سیستم های جدیدتر معمولاً ابعاد کوچک تری دارند و می توانند امکانات بیشتری مانند RFID، رمز برای تردد روزمره، اثر انگشت، ریموت مهمان یا ریموت لابی من ارائه دهند؛ اما لزوماً نمایش بزرگ و گرافیکی سفید/قرمز وضعیت قفل هر توقف را مانند این طراحی ندارند.

اگر نیاز اصلی پروژه همان قفل و آزاد کردن توقف ها و مشاهده واضح وضعیت آنها باشد، AC۱۶۰۱T همچنان مزیت خاص خودش را دارد. اگر در مقابل تردد روزانه کاربران نیز باید با کارت، رمز یا اثر انگشت کنترل شود، سیستم های جدیدتر می توانند انتخاب کامل تری باشند.

مهمان و لابی من؛ چه گزینه ای وجود دارد؟

AC۱۶۰۱T به صورت استاندارد ریموت مهمان یا ریموت لابی من ندارد و فلسفه اصلی آن مدیریت وضعیت قفل هر توقف توسط همان واحد است.

اگر ساختمان رفت وآمد مهمان زیادی دارد و لازم است ساکن بتواند برای مهمان دسترسی موقت ایجاد کند، می توانید سیستم های اختصاصی دارای ریموت مهمان را بررسی کنید.

اگر ساختمان دارای لابی من یا نگهبان است و کنترل دسترسی مراجعه کننده باید از لابی انجام شود، سیستم ریموت لابی من انتخاب تخصصی تری است.

اطلاعات تکمیلی درباره این دو روش در مقالات ریموت میهمان آسانسور و ریموت لابی من آسانسور ارائه شده است.

نمونه اجرای واقعی پروژه

تصاویر این بخش مربوط به یکی از نمونه های واقعی اجرای این سیستم در سال ۱۳۹۸ هستند. در این پروژه پنل شیشه ای روی بدنه استیل کابین نصب شده و وضعیت توقف های آزاد و قفل شده با نور سفید و قرمز قابل مشاهده است.

این تصاویر مربوط به مرحله اجرای واقعی پروژه هستند و به همین دلیل ظاهر آنها با تصاویر صنعتی و استودیویی محصول متفاوت است؛ هدف از درج آنها نمایش سابقه عملی این طراحی و نحوه قرارگیری پنل روی کابین آسانسور است.

نمونه اجرای واقعی پنل AC۱۶۰۱T؛ نمایش وضعیت سفید و قرمز توقف ها	نمای مرحله نصب و تجهیزات داخلی پروژه AC۱۶۰۱T

مشخصات فنی پنل AC۱۶۰۱T مدل ۸۸۲

مزایا و محدودیت های AC۱۶۰۱T

سؤالات متداول

آیا برای هر بار استفاده از آسانسور باید رمز وارد شود؟

خیر. منطق اصلی AC۱۶۰۱T این نیست که کاربر برای هر بار تردد رمز وارد کند. هر واحد با رمز خودش وضعیت توقف را قفل یا آزاد می کند و زمانی که توقف آزاد است، استفاده عادی از کلید طبقه بدون ورود مکرر رمز انجام می شود.

آیا هر طبقه رمز جداگانه دارد؟

بله. هر توقف رمز مستقل دارد و تغییر رمز یک توقف روی سایر واحدها تأثیر نمی گذارد.

رمز چند رقمی است؟

تعداد ارقام رمز در زمان سفارش بین ۳ تا ۵ رقم انتخاب می شود و تعداد ارقام برای تمام توقف های همان پروژه یکسان خواهد بود.

آیا هر واحد خودش می تواند توقف خودش را قفل کند؟

بله. یکی از کاربردهای اصلی سیستم همین است که هر واحد بتواند توقف مربوط به خود را مستقل از دیگران قفل یا آزاد کند.

از کجا بفهمیم توقف قفل است؟

آیکون قفل هر توقف هنگام آزاد بودن با نور سفید و هنگام قفل بودن با نور قرمز نمایش داده می شود.

آیا قفل شدن یک توقف روی طبقات دیگر اثر دارد؟

خیر. هر خروجی مستقل است و قفل شدن یک توقف باعث قفل شدن سایر طبقات نمی شود.

خروجی ها رله ای هستند؟

بله. برای هر توقف یک خروجی رله ای مستقل با تیغه های COM و NO در اختیار نصاب قرار دارد.

آیا دستگاه کارت RFID هم دارد؟

خیر. AC۱۶۰۱T در این نسخه یک سیستم صرفاً رمزی است. اگر کارت، اثر انگشت یا سایر روش های احراز هویت نیاز دارید، سیستم های جدیدتر نوین کیا تک قابل بررسی هستند.

آیا این محصول هنوز قابل سفارش است؟

بله. AC۱۶۰۱T یک محصول پروژه محور است و در صورت نیاز می توان آن را بر اساس مشخصات پروژه سفارش داد. با این حال در بسیاری از پروژه های جدید، سیستم های کوچک تر و چندمنظوره تر انتخاب می شوند.

آیا تعداد خروجی حتماً باید ۱۶ باشد؟

صفحه ۸۸۲ مربوط به نسخه ۱۶ خروجی است، اما در سفارش پروژه ای می توان تعداد خروجی را متناسب با تعداد توقف های موردنیاز طراحی کرد.

آیا این سیستم برای ساختمان چندواحدی در هر طبقه هم مناسب است؟

کاربرد اصلی آن ساختمان هایی است که یک توقف به یک فضای خصوصی یا یک واحد مشخص مرتبط است. در ساختمان هایی که چند واحد در یک طبقه از یک پاگرد مشترک استفاده می کنند، بهتر است ابتدا سناریوی دسترسی بررسی شود و سپس نوع اکسس کنترل انتخاب گردد.

آیا AC۱۶۰۱T به تنهایی جایگزین سیستم امنیتی ساختمان است؟

خیر. این محصول دسترسی از طریق فرمان توقف آسانسور را کنترل می کند و باید در کنار قفل درب واحد، درب پاگرد و سایر تجهیزات حفاظتی ساختمان استفاده شود.

گارانتی دستگاه چقدر است؟

برای این محصول ۵ سال گارانتی در نظر گرفته شده است.
