اکسس کنترل (محدودکننده تردد) تگی جاسوئیچی و کارتی و رمزی تک خروجی روکار تاچ آسانسور

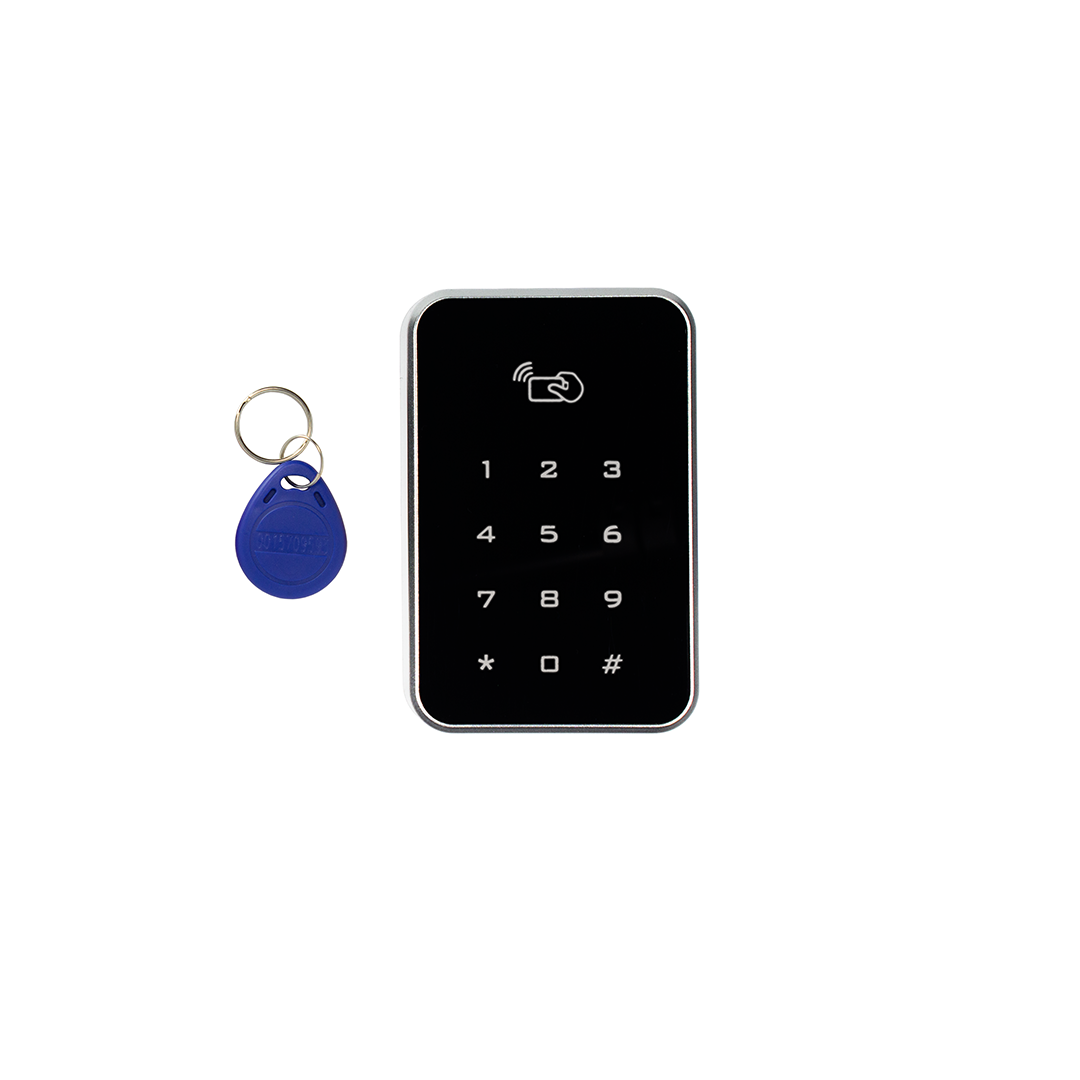

اکسس کنترل کارتی و رمزی تک خروجی روکار تاچ آسانسور مدل ۱۰۷۷

اکسس کنترل کارتی رمزی تک خروجی روکار تاچ آسانسور مدل ۱۰۷۷ برای ساختمان هایی مناسب است که می خواهند استفاده از آسانسور را با کارت، تگ RFID یا رمز کنترل کنند و در عین حال تنها به یک مسیر کنترلی مشترک نیاز دارند.

این دستگاه دارای کارتخوان RFID با فرکانس ۱۲۵kHz، صفحه کلید لمسی شامل اعداد ۰ تا ۹ و کلیدهای * و #، ظرفیت تعریف تا ۵۰۰ کارت یا تگ و یک خروجی رله ای داخلی است.

یکی از قابلیت های مهم مدل ۱۰۷۷، مدیریت کاربران بر اساس واحد ساختمان است. برای هر واحد می توان شماره واحد، رمز اختصاصی و چند کارت یا تگ تعریف کرد و در صورت نیاز، دسترسی همان واحد را بدون پاک کردن اطلاعات آن موقتاً غیرفعال نمود.

نصب دستگاه به صورت روکار انجام می شود؛ بنابراین برای آسانسورهایی که پنل شستی آنها قبلاً ساخته و نصب شده است، یا پروژه هایی که نمی خواهند برای نصب اکسس کنترل پنل جدیدی طراحی کنند، می تواند راهکاری ساده و کاربردی باشد.

۱۰۷۷ برای چه پروژه ای انتخاب مناسبی است؟

قبل از انتخاب اکسس کنترل باید مشخص شود قرار است چه چیزی در آسانسور محدود شود. مدل ۱۰۷۷ یک دستگاه تک خروجی است و برای کنترل یک فرمان یا یک مسیر مشترک طراحی شده است.

اگر نیاز پروژه شما یکی از سناریوهای زیر باشد، ۱۰۷۷ می تواند گزینه مناسبی باشد:

• محدود کردن استفاده از یک کلید یا یک مسیر مشترک در پنل کابین آسانسور
• آزاد کردن گروهی از شستی های کابین پس از تأیید کارت یا رمز
• کنترل کلید احضار در یک طبقه
• استفاده به جای کلید احضار در پروژه هایی که مدار آسانسور اجازه آن را می دهد
• کنترل دسترسی ساکنان یک ساختمان با کارت و رمز اختصاصی واحد
• مدیریت آسان تر تغییر مستأجر یا تغییر کاربران یک واحد
• پروژه هایی که نصب روکار نسبت به ایجاد ساختار توکار ساده تر است

سه سناریوی کاربردی نصب ۱۰۷۷ در آسانسور

۱- نصب در کابین و آزادسازی یک یا چند شستی به صورت مشترک

یکی از متداول ترین کاربردها نصب اکسس کنترل روی پنل کابین آسانسور است.

در این حالت کاربر ابتدا کارت یا تگ خود را مقابل دستگاه قرار می دهد یا رمز صحیح را وارد می کند. پس از تأیید، خروجی دستگاه برای مدت تعیین شده فعال می شود و کاربر فرصت دارد شستی مقصد را فشار دهد.

خروجی را می توان متناسب با طراحی مدار پروژه برای آزادسازی یک شستی یا گروهی از شستی ها استفاده کرد.

نکته مهم: همه کاربران مجاز در مدل ۱۰۷۷ در نهایت همان یک خروجی مشترک را فعال می کنند. بنابراین این دستگاه برای اختصاص دادن یک طبقه متفاوت به هر کارت طراحی نشده است.

۲- نصب کنار پنل طبقه و سری با کلید احضار

در این روش، کلید احضار آسانسور فقط پس از تأیید کاربر قابل استفاده می شود.

کاربر ابتدا کارت یا رمز خود را وارد می کند و سپس در مدت فعال بودن خروجی، کلید احضار را فشار می دهد.

این سناریو برای طبقات یا بخش هایی که قرار نیست هر مراجعه کننده ای بتواند آسانسور را احضار کند قابل استفاده است.

۳- استفاده به جای کلید احضار

در بعضی پروژه ها می توان خروجی اکسس کنترل را مستقیماً در مدار احضار قرار داد.

در این حالت ارائه کارت معتبر یا وارد کردن رمز صحیح نقش فرمان احضار را نیز انجام می دهد.

نحوه اجرای این روش به مدار فرمان آسانسور و طراحی پروژه وابسته است و بهتر است توسط سرویسکار یا نصاب آشنا با مدار آسانسور انجام شود.

برای آشنایی بیشتر با روش های اتصال اکسس کنترل به مدار آسانسور می توانید مقاله نحوه سیم کشی اکسس کنترل آسانسور را مطالعه کنید.

کارت، تگ و رمز در یک دستگاه

۱۰۷۷ دو روش اصلی احراز هویت را در اختیار کاربران قرار می دهد:

• کارت یا تگ RFID با فرکانس ۱۲۵kHz
• رمز اختصاصی واحد

مدیر ساختمان می تواند برای هر واحد یک شماره واحد، یک رمز و چند تگ برای اعضای همان واحد تعریف کند.

بنابراین لازم نیست تمام ساختمان از یک رمز عمومی مشترک استفاده کند. هر واحد رمز مخصوص خود را دارد و اعضای همان واحد نیز می توانند کارت یا تگ جداگانه داشته باشند.

مدیریت کاربران بر اساس واحد ساختمان

یکی از تفاوت های مهم ۱۰۷۷ با بسیاری از اکسس کنترل های ساده، ساختار واحدمحور مدیریت کاربران است.

برای هر واحد می توان موارد زیر را تعریف کرد:

• شماره واحد
• رمز اختصاصی واحد
• یک یا چند کارت یا تگ برای ساکنان
• وضعیت فعال یا غیرفعال واحد

شماره واحد می تواند از ۱ تا ۴ رقم باشد و باید در دستگاه یکتا باشد.

رمز هر واحد بین ۳ تا ۸ رقم قابل تعریف است و رقم اول آن نباید صفر باشد.

در صورت جابه جایی مستأجر یا تغییر کاربران یک واحد نیز می توان اطلاعات همان واحد را مدیریت کرد، بدون اینکه سایر واحدهای ساختمان تحت تأثیر قرار گیرند.

برای انتخاب صحیح سیستم در ساختمان های چندواحدی، مقاله انتخاب اکسس کنترل برای ساختمان چندواحدی نیز می تواند مفید باشد.

ظرفیت تا ۵۰۰ کارت یا تگ RFID

ظرفیت کل دستگاه ۵۰۰ کارت یا تگ است.

برای هر واحد محدود به یک تگ نیستید و می توانید متناسب با تعداد کاربران، چند تگ برای همان واحد تعریف کنید.

مثال

فرض کنید واحد شماره ۱۲ چهار نفر ساکن دارد. می توان برای این واحد:

• شماره واحد ۱۲
• یک رمز اختصاصی
• چهار تگ مختلف برای چهار نفر

تعریف کرد.

اعضای خانواده می توانند در استفاده روزمره از تگ شخصی خود استفاده کنند و در صورت نیاز نیز رمز واحد در اختیار کاربران مجاز باشد.

دو حالت احراز هویت: تگ یا رمز / تگ و رمز

حالت تگ یا رمز

این حالت، حالت پیش فرض دستگاه است.

کاربر می تواند با یکی از دو روش زیر خروجی را فعال کند:

• ارائه تگ معتبر
• وارد کردن رمز صحیح واحد

این روش برای استفاده روزانه ساده تر است و به کاربر اجازه می دهد در صورت همراه نداشتن تگ از رمز استفاده کند.

حالت تگ و رمز

در این حالت هر دو عامل لازم هستند. کاربر ابتدا تگ معتبر را ارائه می کند و سپس رمز واحد را وارد می کند.

بنابراین اگر تگ یک کاربر در اختیار فرد دیگری قرار گیرد، داشتن تگ به تنهایی برای فعال کردن خروجی کافی نخواهد بود.

تک خروجی بودن ۱۰۷۷ دقیقاً چه معنایی دارد؟

وجود ۵۰۰ تگ و امکان تعریف واحدهای متعدد به این معنا نیست که دستگاه می تواند برای هر واحد یک خروجی مجزا ایجاد کند.

۱۰۷۷ فقط یک خروجی دارد.

تمام کاربران مجاز پس از تأیید، همان خروجی را فعال می کنند.

این مدل در پروژه هایی مناسب است که یک مسیر مشترک باید کنترل شود.

اگر می خواهید مثلاً کارت واحد طبقه سوم فقط شستی طبقه سوم را آزاد کند و کارت واحد طبقه پنجم فقط شستی طبقه پنجم را، به یک سیستم چندخروجی نیاز دارید.

برای توضیح دقیق تفاوت این دو ساختار می توانید مقاله اکسس کنترل چندخروجی آسانسور را مطالعه کنید.

رله داخلی؛ بدون نیاز به برد رله توسعه

در نسخه تک خروجی، رله کنترل روی بخش اصلی دستگاه قرار دارد.

خروجی از طریق کنتاکت های NO و COM در اختیار نصاب قرار می گیرد.

بنابراین برای یک پروژه تک خروجی نیازی به نصب برد رله توسعه مجزا وجود ندارد.

غیرفعال کردن موقت یک واحد بدون حذف اطلاعات

در بعضی شرایط مدیر نمی خواهد اطلاعات یک واحد را پاک کند، اما لازم است دسترسی آن واحد موقتاً متوقف شود.

در ۱۰۷۷ می توان واحد را غیرفعال کرد. در این وضعیت کارت ها و رمز همان واحد قادر به فعال کردن خروجی نیستند، اما اطلاعات کاربران در حافظه باقی می ماند.

پس از رفع موضوع، همان واحد دوباره فعال می شود و نیازی به تعریف مجدد تمام کارت ها و رمز نیست.

کاربرد در مدیریت ساختمان

این قابلیت می تواند در ساختمان هایی که مطابق مقررات، مصوبات و سیاست داخلی خود امکان اعمال محدودیت دسترسی را دارند، برای مدیریت موقت دسترسی یک واحد مورد استفاده قرار گیرد.

این دستگاه یک سیستم کنترل دسترسی است و عملیات حسابداری یا محاسبه بدهی شارژ را انجام نمی دهد؛ تصمیم غیرفعال کردن یا فعال کردن یک واحد توسط مدیریت ساختمان انجام می شود.

تغییر مستأجر بدون به هم ریختن اطلاعات سایر واحدها

یکی از سناریوهای مفید ساختار واحدمحور زمانی است که یک مستأجر ساختمان را ترک می کند.

مدیر می تواند اطلاعات مربوط به همان واحد را حذف یا مدیریت کند و برای ساکنان جدید کارت و رمز جدید تعریف نماید.

اطلاعات سایر واحدهای ساختمان تغییری نخواهد کرد.

زمان خروجی از ۱ تا ۹۹ ثانیه قابل تنظیم است

پس از تأیید کاربر مجاز، رله برای مدت مشخصی فعال می شود.

زمان پیش فرض دستگاه ۵ ثانیه است و می توان آن را در بازه ۱ تا ۹۹ ثانیه تنظیم کرد.

به این ترتیب نصاب می تواند مدت آزاد بودن مسیر را متناسب با نوع اتصال و شرایط پروژه تنظیم کند.

حالت مهمان داخلی ۱۰۷۷ چیست؟

۱۰۷۷ دارای یک Guest Mode داخلی است که در شرایط موردنیاز می توان دسترسی مربوط به یک واحد را موقتاً در حالت آزاد قرار داد.

این قابلیت برای شرایط محدودی مانند مهمانی یا مراجعه موقت می تواند مفید باشد.

حالت مهمان داخلی دستگاه با قطع و وصل برق یا ورود مدیر به تنظیمات غیرفعال می شود.

اما Guest Mode داخلی ۱۰۷۷ با سیستم ریموت مهمان نوین کیا تک متفاوت است.

برای مهمان دائماً رمز واحد را منتشر نکنید

یکی از روش های ساده این است که رمز واحد در اختیار مهمان، پیک یا مراجعه کننده قرار گیرد.

اما رمز واحد یک رمز یک بارمصرف نیست و اگر بین افراد متعددی منتشر شود، ممکن است بعداً نیز مورد استفاده قرار گیرد.

برای ساختمان هایی که رفت وآمد مهمان زیاد است، بهتر است دسترسی ساکنان و مهمانان از یکدیگر تفکیک شود.

ریموت مهمان؛ راهکار کامل تر برای ساختمان های پرتردد

اگر مدیریت مهمان یکی از نیازهای اصلی ساختمان است، سیستم های اختصاصی دارای ریموت مهمان راهکار کامل تری ارائه می دهند.

در این ساختار نیازی نیست ساکن رمز دائمی خود را در اختیار مهمان قرار دهد و دسترسی مهمان به صورت موقت و کنترل شده ایجاد می شود.

برای این کاربرد می توانید اکسس کنترل اختصاصی کارت + ریموت مهمان مدل ۱۰۳۳ را بررسی کنید.

برای آشنایی بیشتر با منطق این سیستم نیز مقاله ریموت میهمان آسانسور را مطالعه کنید.

ساختمان لابی من یا نگهبان دارد؟

در ساختمان هایی که دارای لابی من، نگهبان یا مسئول پذیرش هستند، ممکن است بهتر باشد کنترل ورود مراجعه کنندگان در لابی انجام شود.

در این شرایط سیستم دارای ریموت لابی من امکان مدیریت دسترسی مراجعه کننده را از سمت مسئول لابی فراهم می کند.

برای این کاربرد می توانید اکسس کنترل اختصاصی کارت + ریموت لابی من مدل ۱۰۳۲ را بررسی کنید.

توضیحات بیشتر در مقاله ریموت لابی من آسانسور ارائه شده است.

مزیت نصب روکار ۱۰۷۷ چیست؟

در بسیاری از آسانسورهای موجود، پنل شستی قبلاً ساخته و نصب شده است و ایجاد فضای جدید پشت شیشه یا پلکسی ممکن است به تغییرات بیشتری در پنل نیاز داشته باشد.

۱۰۷۷ به صورت یک مجموعه مستقل روکار نصب می شود و به همین دلیل برای بسیاری از پروژه های Retrofit یا اضافه کردن اکسس کنترل به آسانسور موجود، اجرای ساده تری دارد.

اگر می خواهید درباره مزایا و محدودیت های دو روش نصب بیشتر بدانید، مقاله اکسس کنترل آسانسور توکار یا روکار؟ را مطالعه کنید.

روکار بودن چه زمانی محدودیت ایجاد می کند؟

در مقابل سهولت نصب، دستگاه روکار در دسترس مستقیم کاربران قرار دارد.

اگر پروژه در محیطی اجرا می شود که احتمال ضربه، دستکاری یا خرابکاری عمدی وجود دارد، بهتر است این موضوع در انتخاب محصول در نظر گرفته شود.

در چنین پروژه ای، نسخه توکار همین خانواده یعنی مدل ۱۰۷۶ می تواند گزینه مناسبی باشد، زیرا بخش اصلی دستگاه پشت شیشه یا پلکسی پنل قرار می گیرد.

تفاوت ۱۰۷۷ روکار و ۱۰۷۶ توکار

اگر نیاز شما فراتر از امکانات ۱۰۷۷ است

۱۰۷۷ برای کاربرد صحیح خودش محصول مناسبی است؛ اما همه پروژه ها نیاز یکسانی ندارند. قبل از خرید بهتر است مشخص شود چه امکاناتی واقعاً برای ساختمان موردنیاز است.

به این ترتیب اگر ۱۰۷۷ دقیقاً پاسخگوی نیاز پروژه باشد، نیازی به پرداخت هزینه برای امکانات اضافی نیست؛ و اگر پروژه نیازهای پیشرفته تری داشته باشد، می توان از ابتدا سیستم متناسب تری انتخاب کرد.

اگر می خواهید هر طبقه مستقل کنترل شود

مدل ۱۰۷۷ تک خروجی است و نمی تواند برای هر طبقه یک خروجی مستقل ایجاد کند.

اگر حفظ همزمان کارت + رمز + کیپد تاچ برای شما مهم است و به چند مسیر مستقل نیاز دارید، نسخه های چندخروجی همین خانواده را بررسی کنید:

• اکسس کنترل کارتی رمزی ۸ خروجی روکار تاچ مدل ۱۰۵۶
• اکسس کنترل کارتی رمزی ۸ خروجی توکار تاچ مدل ۱۰۷۲

اگر علاوه بر چندخروجی بودن، امکاناتی مانند ریموت مهمان، لابی من، اثر انگشت یا قابلیت توسعه متناسب با پروژه اهمیت دارد، سیستم های چندخروجی اختصاصی نوین کیا تک نیز قابل بررسی هستند.

مشخصات فنی اکسس کنترل ۱۰۷۷

سؤالات متداول

آیا ۱۰۷۷ هم کارت و هم رمز دارد؟

بله. دستگاه دارای کارتخوان RFID ۱۲۵kHz و صفحه کلید لمسی است و می تواند در حالت «تگ یا رمز» یا «تگ و رمز» کار کند.

ظرفیت دستگاه چند کارت یا تگ است؟

ظرفیت کل دستگاه ۵۰۰ کارت یا تگ RFID است.

آیا هر واحد می تواند چند تگ داشته باشد؟

بله. برای یک واحد می توان چند تگ برای کاربران مختلف تعریف کرد، مشروط بر اینکه ظرفیت کل ۵۰۰ تگ رعایت شود.

آیا هر نفر رمز جداگانه دارد؟

خیر. هر واحد یک رمز اختصاصی مشترک دارد؛ اما اعضای همان واحد می توانند تگ های جداگانه داشته باشند.

آیا ۱۰۷۷ می تواند هر کارت را فقط به طبقه خودش ببرد؟

خیر. این مدل فقط یک خروجی دارد و تمام کاربران مجاز همان خروجی مشترک را فعال می کنند. برای کنترل مستقل طبقات باید از سیستم چندخروجی استفاده شود.

آیا یک واحد را می توان موقتاً غیرفعال کرد؟

بله. می توان دسترسی واحد را بدون پاک کردن کارت ها و رمز آن موقتاً غیرفعال و سپس دوباره فعال کرد.

آیا ۱۰۷۷ برای مدیریت شارژ ساختمان قابل استفاده است؟

در ساختمان هایی که مطابق مقررات، مصوبات و سیاست داخلی خود امکان اعمال محدودیت دسترسی دارند، قابلیت غیرفعال سازی موقت می تواند در فرآیند مدیریت دسترسی مورد استفاده قرار گیرد. دستگاه خود عملیات حسابداری یا محاسبه بدهی را انجام نمی دهد.

آیا دستگاه حالت مهمان دارد؟

بله. Guest Mode داخلی دارد؛ اما این قابلیت با سیستم تخصصی ریموت مهمان متفاوت است.

اگر بخواهیم برای مهمان دسترسی زمان دار با ریموت داشته باشیم چه کنیم؟

برای این کاربرد بهتر است سیستم کارت + ریموت مهمان مدل ۱۰۳۳ را بررسی کنید.

اگر ساختمان لابی من داشته باشد چه؟

برای ساختمان هایی که کنترل ورود مراجعه کننده توسط لابی من یا نگهبان انجام می شود، سیستم کارت + ریموت لابی من مدل ۱۰۳۲ قابل بررسی است.

آیا برای نسخه تک خروجی برد رله جدا لازم است؟

خیر. یک رله روی بخش اصلی دستگاه قرار دارد و خروجی NO و COM در اختیار نصاب است.

فرق ۱۰۷۷ و ۱۰۷۶ چیست؟

امکانات اصلی دو مدل یک خانواده هستند؛ ۱۰۷۷ روکار است و ۱۰۷۶ برای نصب توکار پشت شیشه یا پلکسی پنل طراحی شده است.

زمان خروجی قابل تغییر است؟

بله. زمان فعال بودن خروجی بین ۱ تا ۹۹ ثانیه قابل تنظیم است و مقدار پیش فرض ۵ ثانیه است.

مطالعه و مقایسه بیشتر

• اکسس کنترل آسانسور توکار یا روکار؟
• نحوه سیم کشی اکسس کنترل آسانسور
• انتخاب اکسس کنترل برای ساختمان چندواحدی
• اکسس کنترل چندخروجی آسانسور
• ریموت میهمان آسانسور
• ریموت لابی من آسانسور

برای مشاهده سایر محصولات این گروه نیز می توانید وارد دسته اکسس کنترل کارتی رمزی تک خروجی آسانسور شوید.

جمع بندی؛ ۱۰۷۷ را چه زمانی بخریم؟

۱۰۷۷ برای پروژه ای مناسب است که یک اکسس کنترل روکار، لمسی، کارتی و رمزی برای کنترل یک مسیر مشترک آسانسور نیاز دارد.

ظرفیت ۵۰۰ تگ، مدیریت کاربران بر اساس واحد، رمز اختصاصی واحد، امکان استفاده در حالت «تگ یا رمز» یا «تگ و رمز»، غیرفعال سازی موقت واحد، Guest Mode داخلی و تنظیم زمان خروجی از ۱ تا ۹۹ ثانیه باعث می شوند این دستگاه برای بسیاری از ساختمان های مسکونی و اداری یک راهکار عملی باشد.

مزیت اصلی نسخه روکار، نصب ساده تر روی آسانسور موجود است. اگر دستگاه قرار است از دسترسی مستقیم کاربران دور باشد یا ظاهر یکپارچه پنل اهمیت بیشتری دارد، مدل توکار ۱۰۷۶ را بررسی کنید.

اگر نیاز پروژه فراتر از کارت و رمز معمولی است ــ برای مثال دسترسی موقت مهمان، کنترل توسط لابی من، اثر انگشت، گزارش تردد یا امکانات توسعه پذیر ــ قبل از خرید می توانید سیستم های اختصاصی نوین کیا تک را نیز با این مدل مقایسه کنید تا متناسب با ساختار واقعی ساختمان، راهکار مناسب انتخاب شود.
