اکسس کنترل (محدودکننده تردد) تگی جاسوئیچی و کارتی و رمزی تک خروجی توکار تاچ برای پشت شیشه و پشت پلکسی گلس پنل شستی کابین آسانسور

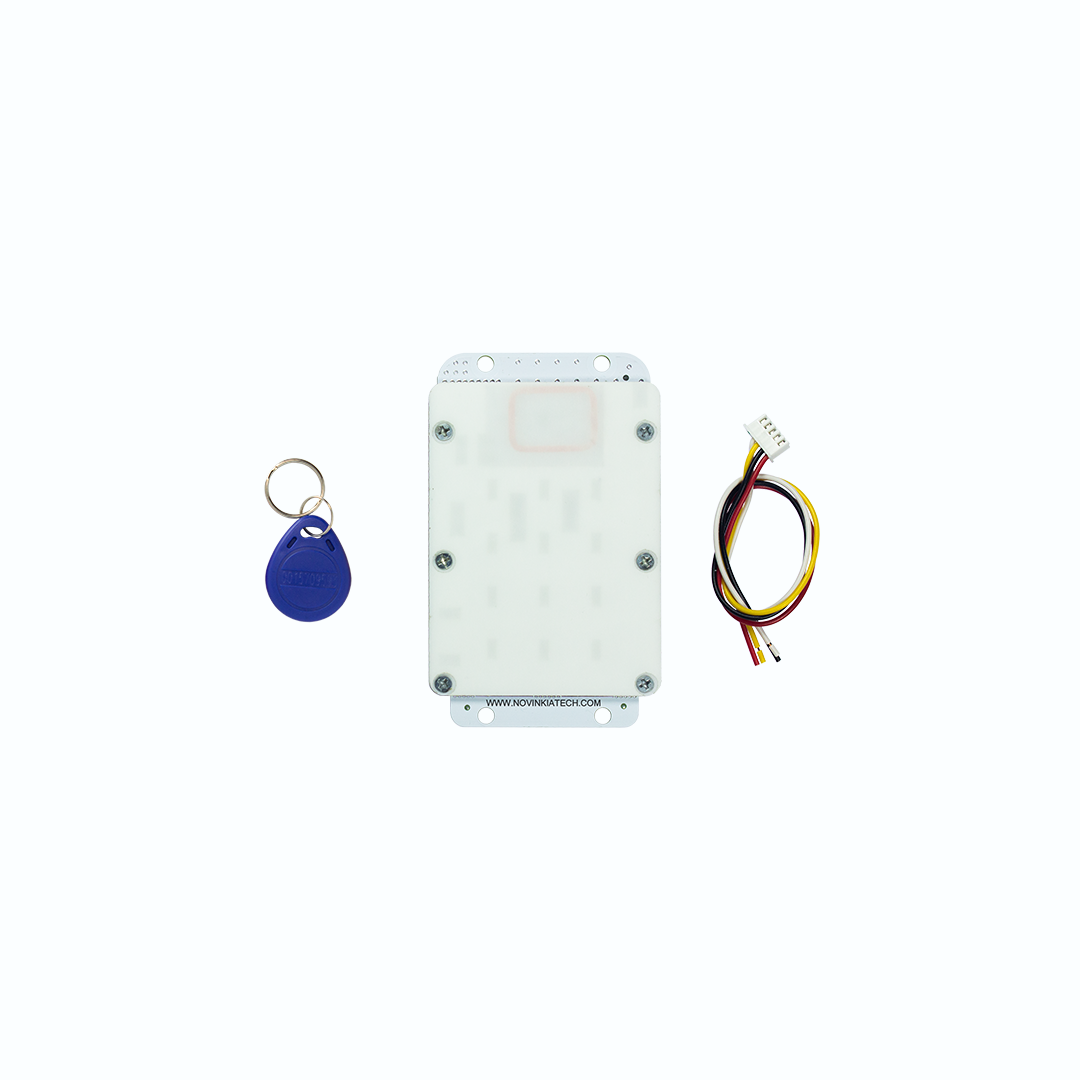

اکسس کنترل کارتی و رمزی تک خروجی توکار تاچ آسانسور مدل ۱۰۷۶

اکسس کنترل کارتی رمزی تک خروجی توکار تاچ آسانسور مدل ۱۰۷۶ برای پروژه هایی طراحی شده است که علاوه بر کنترل دسترسی با کارت، تگ RFID و رمز، ظاهر یکپارچه پنل شستی و دور بودن بخش اصلی دستگاه از دسترسی مستقیم کاربران اهمیت دارد.

بخش کاربری دستگاه در پشت شیشه یا پلکسی گلس پنل نصب می شود و کاربر از سمت نمای پنل با صفحه کلید لمسی و کارتخوان RFID کار می کند. بنابراین برخلاف اکسس کنترل های روکار، قاب مجزایی روی سطح پنل مشاهده نمی شود.

دستگاه دارای کارتخوان RFID با فرکانس ۱۲۵kHz، صفحه کلید لمسی، ظرفیت تعریف تا ۵۰۰ کارت یا تگ و یک خروجی رله ای داخلی است.

مدیریت کاربران نیز بر اساس واحد ساختمان انجام می شود؛ برای هر واحد می توان شماره واحد، رمز اختصاصی و چند تگ مختلف تعریف کرد و در صورت نیاز دسترسی همان واحد را بدون حذف اطلاعات موقتاً غیرفعال نمود.

مزیت اصلی ۱۰۷۶؛ اکسس کنترل داخل خود پنل شستی

در مدل ۱۰۷۶ صفحه کلید و کارتخوان به صورت بخشی از طراحی پنل شستی دیده می شوند و قسمت اصلی دستگاه پشت شیشه یا پلکسی قرار می گیرد.

این ساختار دو مزیت مهم ایجاد می کند:

• ظاهر یکپارچه تر: دستگاه روکار جداگانه روی پنل دیده نمی شود.
• دسترسی کمتر به تجهیزات: برد و بخش اصلی اکسس کنترل در پشت پنل قرار دارند و در دسترس مستقیم کاربر نیستند.

این موضوع به ویژه در پروژه هایی اهمیت دارد که احتمال دستکاری تجهیزات روکار وجود دارد یا ظاهر کابین و پنل شستی باید تمیز و یکپارچه باقی بماند.

توکار بودن به معنی ضدخرابکاری مطلق نیست، اما نسبت به یک دستگاه روکار، دسترسی مستقیم به خود تجهیزات الکترونیکی را کاهش می دهد.

۱۰۷۶ برای چه پروژه هایی مناسب است؟

• پنل های شستی کابین با نمای شیشه ای یا پلکسی گلس
• پروژه هایی که اکسس کنترل از ابتدا در طراحی پنل پیش بینی می شود
• ساختمان هایی که یک مسیر مشترک باید کنترل شود
• پروژه هایی که هم RFID و هم رمز می خواهند
• ساختمان هایی که برای هر واحد رمز جداگانه نیاز دارند
• پروژه هایی که ظاهر یکپارچه پنل اهمیت دارد
• محیط هایی که قرار گرفتن برد اکسس کنترل در دسترس مستقیم کاربران مطلوب نیست

سه سناریوی کاربردی نصب ۱۰۷۶ در آسانسور

۱- نصب روی پنل کابین و آزادسازی شستی ها

یکی از کاربردهای اصلی ۱۰۷۶، نصب پشت شیشه یا پلکسی پنل شستی کابین است.

کاربر ابتدا کارت یا تگ خود را ارائه می کند یا رمز صحیح واحد را وارد می نماید. پس از تأیید، خروجی دستگاه برای مدت تعیین شده فعال می شود و کاربر فرصت دارد شستی مقصد خود را فشار دهد.

بسته به طراحی مدار، می توان یک شستی یا گروهی از شستی ها را از طریق خروجی مشترک دستگاه آزاد کرد.

نکته: ۱۰۷۶ تک خروجی است؛ بنابراین همه کاربران مجاز در نهایت همان یک مسیر مشترک را فعال می کنند.

۲- نصب در پنل طبقه و سری با کلید احضار

اگر پنل طبقه دارای شیشه یا پلکسی مناسب باشد، می توان بخش کاربری ۱۰۷۶ را داخل پنل طبقه نیز قرار داد.

در این حالت کاربر ابتدا کارت یا رمز خود را تأیید می کند و سپس در مدت فعال بودن خروجی، کلید احضار را فشار می دهد.

۳- استفاده به جای فرمان احضار

در پروژه هایی که مدار فرمان اجازه می دهد، خروجی دستگاه می تواند مستقیماً برای ایجاد فرمان احضار مورد استفاده قرار گیرد.

در این حالت ارائه کارت معتبر یا ورود رمز صحیح می تواند نقش فرمان احضار را نیز داشته باشد.

اجرای این روش به ساختار مدار آسانسور بستگی دارد و باید توسط سرویسکار آشنا با مدار فرمان انجام شود.

برای اطلاعات بیشتر می توانید مقاله سیم کشی اکسس کنترل آسانسور را مطالعه کنید.

RFID و رمز در یک سیستم

۱۰۷۶ دو روش اصلی برای شناسایی کاربران ارائه می دهد:

• کارت یا تگ RFID با فرکانس ۱۲۵kHz
• رمز اختصاصی واحد

برای هر واحد ساختمان می توان یک شماره واحد، یک رمز مخصوص و چند کارت یا تگ متناسب با تعداد ساکنان تعریف کرد.

به این ترتیب لازم نیست تمام کاربران ساختمان از یک رمز عمومی مشترک استفاده کنند.

مدیریت واحدمحور کاربران

در ۱۰۷۶ کاربران صرفاً به شکل مجموعه ای از کارت ها در حافظه ذخیره نمی شوند؛ بلکه مدیریت بر اساس واحد ساختمان انجام می شود.

برای هر واحد می توان موارد زیر را تعریف کرد:

• شماره واحد
• رمز اختصاصی همان واحد
• یک یا چند کارت یا تگ
• وضعیت فعال یا غیرفعال واحد

شماره واحد می تواند بین ۱ تا ۴ رقم باشد و باید یکتا باشد.

رمز هر واحد نیز بین ۳ تا ۸ رقم قابل تعریف است و رقم اول آن نباید صفر باشد.

برای انتخاب سیستم مناسب در ساختمان های چندواحدی می توانید مقاله اکسس کنترل مناسب ساختمان چندواحدی را نیز مطالعه کنید.

ظرفیت ۵۰۰ کارت یا تگ

ظرفیت کل ۱۰۷۶ برابر ۵۰۰ کارت یا تگ RFID است.

هر واحد می تواند چند تگ داشته باشد و تعداد تگ ها می تواند متناسب با تعداد کاربران همان واحد تعریف شود، مشروط به اینکه مجموع آنها از ظرفیت کل دستگاه بیشتر نشود.

یک مثال واقعی

فرض کنید واحد شماره ۲۱ سه نفر ساکن دارد. می توان برای این واحد:

• شماره واحد ۲۱
• یک رمز اختصاصی
• سه تگ مجزا برای سه نفر

تعریف کرد.

حالت تگ یا رمز

در حالت پیش فرض، کاربر می تواند با یکی از دو روش زیر خروجی را فعال کند:

• ارائه تگ معتبر
• وارد کردن رمز صحیح واحد

این روش برای استفاده روزانه ساده تر است؛ زیرا ساکنی که تگ همراه ندارد می تواند از رمز استفاده کند.

حالت تگ و رمز برای احراز هویت سخت گیرانه تر

در صورت نیاز می توان دستگاه را در حالت تگ و رمز قرار داد.

در این حالت کاربر ابتدا باید تگ معتبر را ارائه کند و سپس رمز همان واحد را وارد نماید.

بنابراین داشتن تگ به تنهایی یا دانستن رمز به تنهایی برای فعال کردن خروجی کافی نخواهد بود.

تک خروجی بودن ۱۰۷۶ به چه معناست؟

مدیریت چندین واحد و صدها تگ به معنی وجود چند خروجی مستقل نیست.

۱۰۷۶ یک خروجی دارد.

پس از تأیید هر کاربر، همان خروجی مشترک فعال می شود.

اگر هدف این باشد که کارت هر واحد فقط شستی طبقه خودش را آزاد کند، به یک سیستم چندخروجی نیاز دارید.

برای آشنایی دقیق تر با این ساختار، مقاله اکسس کنترل چندخروجی آسانسور را ببینید.

رله داخلی؛ بدون نیاز به برد رله توسعه

در نسخه تک خروجی، رله موردنیاز روی برد اصلی دستگاه قرار دارد.

کنتاکت های NO و COM برای اتصال به مدار در اختیار نصاب هستند.

بنابراین در پروژه تک خروجی نیازی به نصب ماژول رله توسعه مجزا وجود ندارد.

غیرفعال کردن موقت یک واحد بدون پاک شدن اطلاعات

در بعضی ساختمان ها ممکن است لازم باشد دسترسی یک واحد برای مدتی متوقف شود، بدون اینکه کارت ها و رمز آن پاک شوند.

۱۰۷۶ امکان غیرفعال سازی موقت واحد را فراهم می کند.

در این وضعیت کارت ها و رمز واحد خروجی را فعال نمی کنند، ولی اطلاعات آنها همچنان در حافظه دستگاه باقی می ماند.

پس از رفع موضوع، همان واحد بدون تعریف مجدد کاربران دوباره فعال می شود.

کاربرد در مدیریت ساختمان

این قابلیت می تواند در ساختمان هایی که مطابق مقررات، مصوبات و سیاست داخلی خود امکان اعمال محدودیت دسترسی را دارند، در فرآیند مدیریت دسترسی واحدها مورد استفاده قرار گیرد.

۱۰۷۶ یک دستگاه کنترل دسترسی است و محاسبه بدهی یا عملیات حسابداری شارژ را انجام نمی دهد.

تغییر مستأجر یا کاربران یک واحد

اگر ساکنان یک واحد تغییر کنند، لازم نیست تنظیمات کل ساختمان پاک شود.

می توان اطلاعات همان واحد را حذف یا ویرایش کرد و تگ ها و رمز جدید را برای کاربران جدید تعریف نمود.

این ویژگی در ساختمان های اجاره ای یا مجتمع هایی که جابه جایی ساکنان در آنها بیشتر است کاربردی است.

Guest Mode داخلی ۱۰۷۶

۱۰۷۶ دارای حالت مهمان داخلی است.

در شرایط موردنیاز، دسترسی یک واحد را می توان موقتاً آزاد کرد تا مراجعه کننده بدون کارت یا رمز از مسیر کنترل شده استفاده کند.

این حالت با قطع و وصل برق یا ورود مدیر به تنظیمات غیرفعال می شود.

Guest Mode داخلی این دستگاه با سیستم ریموت مهمان نوین کیا تک متفاوت است.

اگر مهمان زیاد دارید، رمز دائمی واحد را منتشر نکنید

رمز واحد را می توان در اختیار مهمان قرار داد، اما این رمز یک رمز یک بارمصرف نیست.

اگر رمز به افراد زیادی داده شود، ممکن است بعداً نیز مورد استفاده قرار گیرد و مالک مجبور شود رمز واحد را تغییر دهد.

برای ساختمان هایی که ورود مهمان، پیک یا مراجعه کننده بخش مهمی از تردد روزانه است، سیستم تخصصی دسترسی موقت می تواند انتخاب مناسب تری باشد.

ریموت مهمان؛ راهکار اختصاصی برای دسترسی موقت

اگر می خواهید ساکن بدون اعلام رمز دائمی واحد، برای مهمان دسترسی موقت ایجاد کند، سیستم اختصاصی کارت + ریموت میهمان را بررسی کنید.

در این سیستم دسترسی مربوط به توقف موردنظر برای مدت محدود آزاد می شود و پس از پایان زمان دوباره محدود خواهد شد.

برای این کاربرد می توانید اکسس کنترل اختصاصی کارت + ریموت میهمان مدل ۱۰۳۳ را بررسی کنید.

توضیحات بیشتر در مقاله ریموت میهمان آسانسور ارائه شده است.

برای ساختمان دارای لابی من یا نگهبان

در ساختمان هایی که مسئول لابی یا نگهبان ورود مراجعه کنندگان را کنترل می کند، راهکار ریموت لابی من می تواند کاربردی تر باشد.

در این ساختار مسئول لابی می تواند بعد از مشخص شدن مقصد مراجعه کننده، دسترسی مربوط به توقف موردنظر را برای مدت محدود آزاد کند.

برای این کاربرد، اکسس کنترل اختصاصی کارت + ریموت لابی من مدل ۱۰۳۲ را بررسی کنید.

همچنین می توانید مقاله ریموت لابی من آسانسور را مطالعه کنید.

زمان خروجی از ۱ تا ۹۹ ثانیه قابل تنظیم است

پس از تأیید کاربر مجاز، رله برای مدت مشخصی فعال می شود.

زمان پیش فرض دستگاه ۵ ثانیه است و می توان آن را بین ۱ تا ۹۹ ثانیه تنظیم کرد.

نصاب می تواند زمان را متناسب با مدار آسانسور و نوع استفاده پروژه تنظیم کند.

۱۰۷۶ یا ۱۰۷۷؛ توکار یا روکار؟

از نظر منطق اصلی، مدیریت کاربران و امکانات نرم افزاری، ۱۰۷۶ و ۱۰۷۷ یک خانواده هستند. تفاوت اصلی آنها در روش نصب است.

اگر پنل شیشه ای یا پلکسی در اختیار دارید یا پنل از ابتدا برای پروژه طراحی می شود، ۱۰۷۶ معمولاً انتخاب جذاب تری است.

اگر آسانسور موجود است و نمی خواهید تغییر قابل توجهی در پنل ایجاد کنید، مدل روکار ۱۰۷۷ را بررسی کنید.

برای بررسی جزئی تر تفاوت این دو روش نصب نیز مقاله اکسس کنترل آسانسور توکار یا روکار؟ مفید است.

اگر نیاز پروژه از ۱۰۷۶ بیشتر است چه انتخابی داریم؟

هدف این جدول جایگزین کردن ۱۰۷۶ در هر پروژه نیست؛ اگر نیاز شما همان کارت + رمز، یک خروجی و نصب توکار باشد، ۱۰۷۶ انتخاب مناسبی است. محصولات دیگر زمانی ارزش بررسی دارند که نیاز پروژه فراتر از امکانات این مدل باشد.

اگر هر طبقه باید مستقل کنترل شود

در پروژه ای که لازم است هر کارت یا هر واحد فقط به توقف مشخصی دسترسی داشته باشد، یک خروجی کافی نیست.

در این حالت، اولویت بررسی می تواند سیستم های چندخروجی اختصاصی نوین کیا تک باشد.

• اکسس کنترل اختصاصی کارتی ۸ خروجی مدل ۱۰۳۸
• اکسس کنترل ۸ خروجی کارت + ریموت میهمان مدل ۱۰۳۷
• اکسس کنترل ۸ خروجی کارت + ریموت لابی من مدل ۱۰۳۶

اگر در کنار چندخروجی بودن، وجود کیپد تاچ و رمز برای شما الزامی است، مدل های همین خانواده نیز قابل بررسی هستند:

• اکسس کنترل کارتی رمزی ۸ خروجی توکار تاچ مدل ۱۰۷۲
• اکسس کنترل کارتی رمزی ۸ خروجی روکار تاچ مدل ۱۰۵۶

مشخصات فنی ۱۰۷۶

سؤالات متداول

۱۰۷۶ روکار است یا توکار؟

۱۰۷۶ برای نصب توکار پشت شیشه یا پلکسی گلس پنل شستی طراحی شده است.

مزیت نصب پشت شیشه چیست؟

علاوه بر ظاهر یکپارچه تر، برد و تجهیزات اصلی دستگاه در پشت پنل قرار می گیرند و در دسترس مستقیم کاربر نیستند.

آیا صفحه کلید دستگاه لمسی است؟

بله. صفحه کلید شامل اعداد ۰ تا ۹ و کلیدهای * و # به صورت لمسی است.

آیا ۱۰۷۶ کارت و تگ RFID هم دارد؟

بله. کارتخوان دستگاه با RFID فرکانس ۱۲۵kHz کار می کند.

ظرفیت دستگاه چند تگ است؟

ظرفیت کل دستگاه ۵۰۰ کارت یا تگ است.

آیا هر واحد چند تگ می تواند داشته باشد؟

بله. برای هر واحد می توان چند تگ تعریف کرد، مشروط به رعایت ظرفیت کل دستگاه.

آیا هر ساکن رمز جداگانه دارد؟

خیر. هر واحد یک رمز مشترک دارد، در حالی که تگ های کاربران می توانند جداگانه باشند.

آیا ۱۰۷۶ هر کارت را فقط به طبقه خودش محدود می کند؟

خیر. ۱۰۷۶ تک خروجی است و همه کاربران مجاز همان خروجی را فعال می کنند. برای کنترل مستقل طبقات باید سیستم چندخروجی انتخاب شود.

آیا می توان یک واحد را بدون حذف اطلاعات غیرفعال کرد؟

بله. واحد را می توان موقتاً غیرفعال و بعداً بدون تعریف مجدد کارت و رمز فعال کرد.

آیا برای مدیریت شارژ ساختمان کاربرد دارد؟

در ساختمان هایی که مطابق مقررات، مصوبات و سیاست داخلی خود امکان اعمال محدودیت دسترسی دارند، قابلیت غیرفعال سازی موقت می تواند در فرآیند مدیریت دسترسی استفاده شود. خود دستگاه سیستم حسابداری شارژ نیست.

آیا حالت مهمان دارد؟

بله. Guest Mode داخلی دارد؛ اما این قابلیت با سیستم اختصاصی ریموت مهمان متفاوت است.

برای مهمان با دسترسی زمان دار چه محصولی مناسب تر است؟

برای این کاربرد می توانید سیستم کارت + ریموت میهمان مدل ۱۰۳۳ را بررسی کنید.

اگر ساختمان لابی من داشته باشد چه؟

برای مدیریت دسترسی مراجعه کننده توسط لابی من یا نگهبان، سیستم کارت + ریموت لابی من مدل ۱۰۳۲ قابل بررسی است.

فرق ۱۰۷۶ و ۱۰۷۷ چیست؟

امکانات اصلی یک خانواده هستند؛ ۱۰۷۶ توکار و پشت شیشه یا پلکسی نصب می شود، در حالی که ۱۰۷۷ داخل قاب روکار نصب می شود.

آیا برای تک خروجی برد رله اضافه لازم است؟

خیر. رله تک خروجی روی خود برد اصلی دستگاه قرار دارد.

زمان خروجی قابل تغییر است؟

بله. زمان خروجی بین ۱ تا ۹۹ ثانیه قابل تنظیم است و مقدار پیش فرض ۵ ثانیه است.

مطالعه و مقایسه بیشتر

• اکسس کنترل آسانسور توکار یا روکار؟
• نحوه سیم کشی اکسس کنترل آسانسور
• انتخاب اکسس کنترل برای ساختمان چندواحدی
• اکسس کنترل چندخروجی آسانسور
• ریموت میهمان آسانسور
• ریموت لابی من آسانسور

برای مشاهده سایر محصولات این گروه نیز می توانید وارد دسته اکسس کنترل کارتی رمزی تک خروجی آسانسور شوید.

جمع بندی؛ ۱۰۷۶ را چه زمانی انتخاب کنیم؟

۱۰۷۶ برای پروژه ای مناسب است که به یک اکسس کنترل کارتی، رمزی، لمسی و تک خروجی نیاز دارد و در عین حال نصب توکار پشت شیشه یا پلکسی پنل شستی اهمیت دارد.

ظرفیت ۵۰۰ تگ، مدیریت واحدمحور، رمز اختصاصی هر واحد، حالت های «تگ یا رمز» و «تگ و رمز»، غیرفعال سازی موقت واحد، Guest Mode داخلی و زمان خروجی قابل تنظیم، امکانات مدیریتی اصلی این دستگاه هستند.

برگ برنده ۱۰۷۶ نسبت به مدل های روکار، یکپارچگی با پنل و قرار گرفتن بخش اصلی تجهیزات در پشت شیشه یا پلکسی است.

اگر همین امکانات را با نصب سریع تر روکار می خواهید، مدل ۱۰۷۷ را بررسی کنید. اگر به کنترل مستقل طبقات، ریموت مهمان، ریموت لابی من، اثر انگشت، گزارش تردد یا امکانات توسعه پذیر نیاز دارید، بهتر است پیش از خرید سیستم های اختصاصی نوین کیا تک را نیز متناسب با ساختار پروژه بررسی کنید.
