اکسس کنترل (محدودکننده تردد) تک خروجی توکار آسانسور مبتنی بر تگ RFID با فرکانس ۱۲۵ کیلو هرتزی با ۱ سال گارانتی - RF۱۰۰T

اکسس کنترل تک خروجی توکار آسانسور RF۱۰۰T با RFID فرکانس ۱۲۵kHz

اکسس کنترل تک خروجی توکار آسانسور RF۱۰۰T مدل ۸۶۴ یک راهکار ساده، جمع وجور و اقتصادی برای محدود کردن استفاده از آسانسور با کارت یا تگ RFID فرکانس ۱۲۵kHz است.

این دستگاه دارای یک خروجی رله ای، ظرفیت تعریف تا ۵۰۰ تگ و زمان خروجی ثابت ۵ ثانیه است و با ۱ سال گارانتی ارائه می شود.

RF۱۰۰T به صورت توکار طراحی شده است و با ابعاد بسیار کوچک خود می تواند در پشت پنل شستی آسانسور یا فضای فنی مناسب نصب شود؛ در نتیجه بخش اصلی الکترونیکی دستگاه روی نمای کابین دیده نمی شود.

اگر پروژه فقط به یک سیستم ساده برای تشخیص کاربران مجاز و غیرمجاز نیاز دارد و امکاناتی مانند گزارش گیری، اپلیکیشن موبایل یا کنترل مستقل هر طبقه ضروری نیست، RF۱۰۰T مدل پایه و اقتصادی این گروه محسوب می شود.

RF۱۰۰T دقیقاً چه کاری انجام می دهد؟

این محصول یک اکسس کنترل تک خروجی است.

هنگامی که کاربر یک تگ تعریف شده را در محدوده خواندن دستگاه قرار می دهد، RF۱۰۰T شناسه تگ را بررسی می کند.

اگر تگ در حافظه دستگاه تعریف شده باشد، رله خروجی به مدت ۵ ثانیه فعال می شود و فرمان موردنیاز مطابق سیم کشی پروژه در اختیار سیستم آسانسور قرار می گیرد.

اگر تگ در حافظه تعریف نشده باشد، خروجی فعال نخواهد شد.

اکسس کنترل تک خروجی یعنی چه؟

در یک سیستم تک خروجی، همه کاربران مجاز یک خروجی مشترک را فعال می کنند.

بنابراین RF۱۰۰T بیشتر برای پاسخ به این سؤال طراحی شده است:

«آیا این شخص اجازه استفاده از آسانسور را دارد یا خیر؟»

این دستگاه برای این سؤال طراحی نشده است که:

«این شخص دقیقاً اجازه انتخاب کدام طبقه را دارد؟»

برای کنترل مستقل توقف ها باید از اکسس کنترل های چندخروجی استفاده شود.

سناریوی اول؛ ساختمان مسکونی با کنترل ساده تردد

فرض کنید مدیریت یک ساختمان می خواهد استفاده از آسانسور فقط برای ساکنان و افراد دارای تگ معتبر امکان پذیر باشد.

برای هر ساکن یک تگ تعریف می شود.

هنگام استفاده از آسانسور، کاربر تگ را به محل خواندن RFID نزدیک می کند.

اگر تگ معتبر باشد، خروجی رله به مدت ۵ ثانیه فعال می شود و امکان اجرای فرمان مربوط به آسانسور فراهم خواهد شد.

افرادی که تگ تعریف شده ندارند، نمی توانند از طریق این اکسس کنترل خروجی را فعال کنند.

سناریوی دوم؛ ساختمان اداری

در یک ساختمان اداری می توان برای کارکنان مجاز تگ تعریف کرد و استفاده از آسانسور را به همین کاربران محدود نمود.

این ساختار زمانی مناسب است که هدف اصلی، جلوگیری از استفاده آزاد افراد غیرمجاز باشد و نیازی به گزارش دقیق تردد یا تفکیک طبقات وجود نداشته باشد.

سناریوی سوم؛ یک ساختمان کوچک با بودجه اقتصادی

همه پروژه ها به اکسس کنترل پیشرفته نیاز ندارند.

اگر ساختمان:

• تعداد کاربران محدودی دارد،
• حداکثر ۵۰۰ تگ کافی است،
• یک خروجی مشترک پاسخگوی نیاز آن است،
• گزارش تردد لازم ندارد،
• اپلیکیشن موبایل نیاز ندارد،
• و هدف اصلی کنترل ساده استفاده از آسانسور است،

RF۱۰۰T می تواند بدون تحمیل هزینه امکانات غیرضروری، این نیاز را برطرف کند.

RFID فرکانس ۱۲۵kHz

RF۱۰۰T با کارت و تگ RFID فرکانس ۱۲۵kHz کار می کند.

کاربر برای استفاده از دستگاه کافی است تگ تعریف شده خود را در محدوده خواندن RFID قرار دهد.

این مدل با هدف یک سیستم ساده و اقتصادی کنترل دسترسی طراحی شده است و تمرکز اصلی آن بر کنترل پایه کاربران مجاز است.

ظرفیت ۵۰۰ کارت یا تگ

حافظه RF۱۰۰T امکان تعریف تا ۵۰۰ تگ RFID را فراهم می کند.

این ظرفیت برای بسیاری از ساختمان های مسکونی و اداری کوچک و متوسط کافی است.

اگر پروژه تعداد کاربران بیشتری دارد، مدل های ۱۰۰۰ تگی این دسته نیز در فروشگاه رادنیکس موجود هستند.

خروجی رله ای

RF۱۰۰T دارای یک خروجی رله ای است.

پس از شناسایی تگ معتبر، رله دستگاه فعال شده و فرمان خروجی را در اختیار مدار مربوطه قرار می دهد.

نحوه اتصال نهایی باید متناسب با نوع تابلو فرمان آسانسور و ساختار واقعی پروژه توسط تکنسین انجام شود.

برای آشنایی بیشتر با اصول اجرایی اتصال اکسس کنترل به آسانسور می توانید راهنمای تخصصی نوین کیا تک را مطالعه کنید:

راهنمای سیم کشی اکسس کنترل آسانسور

زمان خروجی ثابت ۵ ثانیه

پس از شناسایی تگ معتبر، رله خروجی دستگاه به مدت ۵ ثانیه فعال می شود.

این زمان ثابت است و قابلیت تغییر توسط کاربر یا مدیر ساختمان را ندارد.

اگر پروژه به تنظیمات زمانی یا قابلیت های مدیریتی پیشرفته تری نیاز دارد، بهتر است مدل های بالاتر همین دسته نیز بررسی شوند.

ابعاد بسیار کوچک برای نصب توکار

یکی از مزیت های مهم RF۱۰۰T ابعاد بسیار کوچک آن است.

ابعاد دستگاه بدون بال های محل پیچ برابر است با:

۵ × ۵ × ۱ سانتی متر

یا معادل:

۵۰ × ۵۰ × ۱۰ میلی متر

ابعاد دستگاه با بال های محل پیچ برابر است با:

۶.۵ × ۵ × ۱ سانتی متر

یا معادل:

۶۵ × ۵۰ × ۱۰ میلی متر

بال های محل پیچ قابل حذف هستند

در طرفین دستگاه بال هایی برای پیچ کردن و تثبیت برد در محل نصب در نظر گرفته شده است.

اگر فضای پشت پنل کافی باشد، می توان از این بال ها برای نصب استفاده کرد.

اما اگر فضای نصب محدود باشد، بال های محل پیچ قابل حذف هستند و ابعاد اصلی مجموعه به فقط ۵ × ۵ × ۱ سانتی متر کاهش پیدا می کند.

این ویژگی برای نصب در پشت پنل های شستی که فضای داخلی محدودی دارند کاربردی است.

نصب توکار؛ بدون اشغال فضای اضافه روی نمای کابین

RF۱۰۰T یک مدل توکار است و بخش اصلی دستگاه می تواند در پشت پنل شستی یا فضای فنی مناسب قرار گیرد.

این نوع نصب باعث می شود:

• برد الکترونیکی روی نمای کابین دیده نشود.
• فضای اضافی روی دیواره آسانسور اشغال نشود.
• ظاهر پنل شستی حفظ شود.
• بخش الکترونیکی در دسترس مستقیم کاربران عادی قرار نگیرد.

اگر بین مدل توکار و روکار مردد هستید، راهنمای زیر در سایت نوین کیا تک تفاوت این دو روش نصب را با جزئیات بیشتری بررسی می کند:

اکسس کنترل آسانسور توکار بهتر است یا روکار؟

یک تگ Master همراه دستگاه

همراه RF۱۰۰T یک تگ Master یا تگ تنظیمات ارائه می شود.

این تگ برای عملیات مدیریتی دستگاه از جمله:

• تعریف تگ های جدید
• حذف تگ های تعریف شده
• ورود به وضعیت Bypass

استفاده می شود.

تگ Master یک تگ مدیریتی است و بهتر است فقط در اختیار مدیر یا مسئول فنی ساختمان قرار گیرد.

نحوه تعریف تگ جدید با Master

برای تعریف یک یا چند تگ جدید:

1. ابتدا تگ Master به دستگاه ارائه می شود.
2. LED دستگاه به حالت چشمک زن سبز درمی آید.
3. تگ یا تگ های جدید یکی پس از دیگری به دستگاه ارائه می شوند.
4. در پایان دوباره تگ Master ارائه می شود.
5. LED دستگاه به حالت قرمز ثابت بازمی گردد.

به این ترتیب می توان چند تگ را در یک مرحله پشت سر هم تعریف کرد.

نحوه حذف تگ های موجود

اگر خود تگ در اختیار مدیریت باشد، برای حذف آن:

1. تگ Master دو بار به دستگاه ارائه می شود.
2. LED دستگاه به حالت قرمز چشمک زن درمی آید.
3. تگ یا تگ هایی که قرار است حذف شوند یکی پس از دیگری ارائه می شوند.
4. در پایان دوباره تگ Master ارائه می شود.
5. LED به حالت قرمز ثابت بازمی گردد.

این روش برای حذف معمول تگی مناسب است که خود تگ فیزیکی در اختیار مدیریت قرار دارد.

Bypass؛ آزاد کردن موقت محدودیت دستگاه

در بعضی شرایط ممکن است مدیریت بخواهد محدودیت اکسس کنترل موقتاً برداشته شود.

برای مثال:

• اسباب کشی
• سرویس آسانسور
• تعمیرات
• تردد موقت نیروهای اجرایی
• شرایط خاص ساختمان

با ارائه سه باره تگ Master، دستگاه وارد وضعیت Bypass می شود و LED آن به حالت سبز ثابت درمی آید.

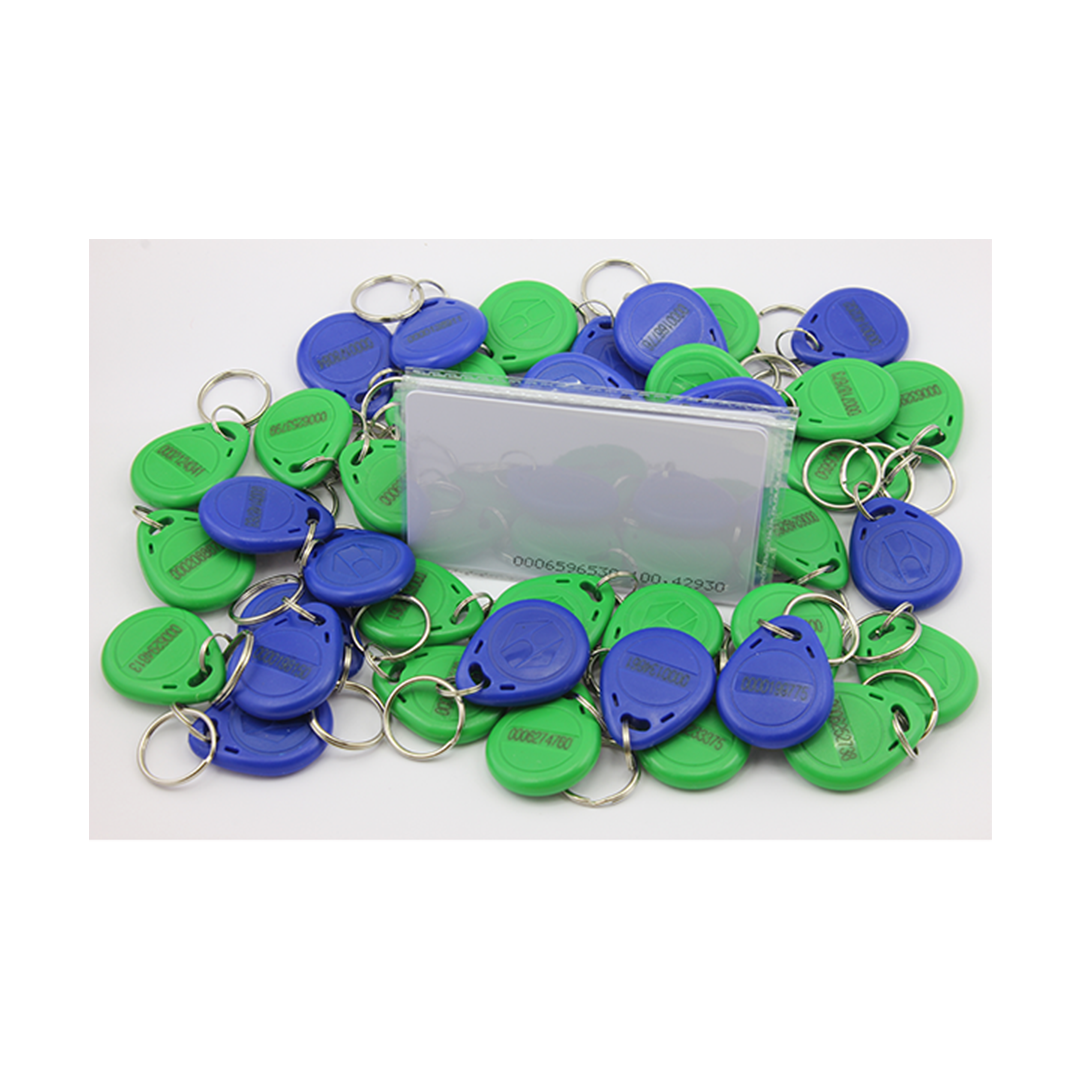

یک تگ تردد همراه محصول

علاوه بر Master، یک عدد تگ تردد نیز همراه RF۱۰۰T ارائه می شود.

متناسب با تعداد کاربران ساختمان می توان تگ های بیشتری تهیه و روی دستگاه تعریف کرد.

RF۱۰۰T برای چه پروژه ای مناسب است؟

این مدل زمانی انتخاب قابل بررسی است که:

• یک خروجی مشترک کافی باشد.
• RFID فرکانس ۱۲۵kHz موردنظر باشد.
• حداکثر ۵۰۰ تگ کافی باشد.
• نصب توکار موردنظر باشد.
• ابعاد کوچک اهمیت داشته باشد.
• سیستم ساده و اقتصادی موردنیاز باشد.
• گزارش تردد لازم نباشد.
• کنترل مستقل طبقات لازم نباشد.

RF۱۰۰T برای چه پروژه ای مناسب نیست؟

اگر نیاز پروژه شامل یکی از موارد زیر است، قبل از خرید بهتر است مدل های دیگر را نیز بررسی کنید:

• حذف یک تگ گمشده بدون در اختیار داشتن خود تگ
• گزارش گیری از تردد کاربران
• مدیریت کاربران با اپلیکیشن موبایل
• ظرفیت بیش از ۵۰۰ تگ
• ۵ سال گارانتی
• کنترل مستقل طبقات و توقف ها

RF۱۰۰T یا RF۱۰۰R؟ توکار یا روکار؟

اگر عملکرد RF۱۰۰ برای پروژه مناسب است اما نصب روکار ترجیح داده می شود، نسخه روکار همین برد نیز موجود است:

اکسس کنترل تک خروجی روکار RF۱۰۰R مدل ۸۶۹

RF۱۰۰T یا RF۱۰۱T مدل ۸۶۵؟

اگر اولویت اصلی پروژه یک سیستم اقتصادی است، RF۱۰۰T مدل پایه این گروه است.

اما برای پروژه ای که ظرفیت ۱۰۰۰ تگ، خروجی MOSFET و ۵ سال گارانتی اهمیت بیشتری دارد، مدل RF۱۰۱T را نیز بررسی کنید:

اکسس کنترل تک خروجی توکار RF۱۰۱T مدل ۸۶۵

اگر تگ گم شود چه اتفاقی می افتد؟

RF۱۰۰T برای مدیریت ساده تگ ها طراحی شده است.

اگر تگی که می خواهید حذف کنید در اختیار مدیریت باشد، می توان آن را با استفاده از Master وارد فرآیند حذف کرد.

اما اگر یکی از نیازهای اصلی ساختمان این باشد که تگ گمشده یا تحویل داده نشده بدون حضور فیزیکی خود تگ از سیستم حذف شود، بهتر است از ابتدا مدل ۸۶۶ را بررسی کنید:

اکسس کنترل تک خروجی توکار مدل ۸۶۶ با قابلیت حذف تگ بدون حضور فیزیکی آن

این تفاوت به خصوص در ساختمان هایی که مدیریت کاربران، تغییر مستأجر یا موضوع کنترل دسترسی کاربران اهمیت زیادی دارد، تعیین کننده است.

اگر مدیریت حق شارژ ساختمان هدف اصلی شماست

RF۱۰۰T می تواند برای کنترل ساده مجاز یا غیرمجاز بودن کاربران استفاده شود، اما اگر هدف اصلی سیستم مدیریت دسترسی کاربران در شرایطی مانند عدم تحویل تگ یا محدود کردن دسترسی بدون گرفتن خود تگ است، مدل ۸۶۶ امکانات تخصصی تری برای این سناریو دارد.

برای ساختمان هایی که مطابق مقررات، مصوبات و سیاست داخلی خود امکان اعمال محدودیت دسترسی را دارند، انتخاب دستگاهی که حذف تگ غایب را پشتیبانی کند می تواند مدیریت عملی سیستم را ساده تر کند.

اگر گزارش تردد و مدیریت Android نیاز دارید

RF۱۰۰T گزارش تردد یا اپلیکیشن مدیریت کاربران ندارد.

اگر مدیریت ساختمان می خواهد علاوه بر کنترل دسترسی، نام کاربران، شناسه تگ و زمان تردد را نیز مشاهده کند، مدل TA۵۰۱ برای این نیاز طراحی شده است:

اکسس کنترل تک خروجی TA۵۰۱ با اپلیکیشن Android و گزارش تردد

اگر MIFARE ۱۳.۵۶MHz و پلتفرم جدیدتر می خواهید

در همین گروه محصول، مدل تک خروجی جدیدتر مبتنی بر کارت و تگ MIFARE فرکانس ۱۳.۵۶MHz نیز وجود دارد:

اکسس کنترل کارتی تک خروجی مدل ۱۰۳۴ با MIFARE ۱۳.۵۶MHz

این مدل از خانواده متفاوتی است و برای پروژه هایی که امکانات و ساختار توسعه پذیرتری نیاز دارند قابل بررسی است.

اگر هر واحد فقط باید طبقه خودش را داشته باشد، تک خروجی نخرید

این نکته قبل از سفارش بسیار مهم است.

فرض کنید ساختمان دارای پارکینگ، همکف و چند طبقه مسکونی است.

اگر مدیریت فقط می خواهد:

«هر فردی که تگ معتبر دارد بتواند آسانسور را فعال کند»

یک مدل تک خروجی مانند RF۱۰۰T می تواند کافی باشد.

اما اگر نیاز این است که:

• ساکن طبقه ۲ فقط طبقه ۲ را آزاد کند،
• ساکن طبقه ۵ فقط طبقه ۵ را انتخاب کند،
• پارکینگ فقط برای افراد مشخص قابل دسترس باشد،
• بام فقط برای مدیر یا تأسیسات آزاد باشد،

سیستم تک خروجی برای این هدف طراحی نشده است.

برای آشنایی دقیق تر با این تفاوت، مقاله تخصصی زیر را بخوانید:

اکسس کنترل چندخروجی آسانسور چیست و چه زمانی به آن نیاز داریم؟

در ساختمان هایی با چند واحد و سطوح دسترسی متفاوت نیز راهنمای زیر می تواند در انتخاب ساختار مناسب کمک کند:

راهنمای انتخاب اکسس کنترل آسانسور برای ساختمان چندواحدی

اگر حداکثر ۸ مسیر مستقل نیاز دارید

برای پروژه ای که هر واحد یا توقف باید خروجی مستقل داشته باشد، می توان از مدل های چندخروجی استفاده کرد.

برای مثال:

اکسس کنترل کارتی ۸ خروجی توکار RF۸۰۱T مدل ۸۶۷

در این نوع سیستم، امکان کنترل مستقل توقف ها وجود دارد و همه تگ های معتبر الزاماً به همه مسیرها دسترسی نخواهند داشت.

مشخصات فنی RF۱۰۰T مدل ۸۶۴

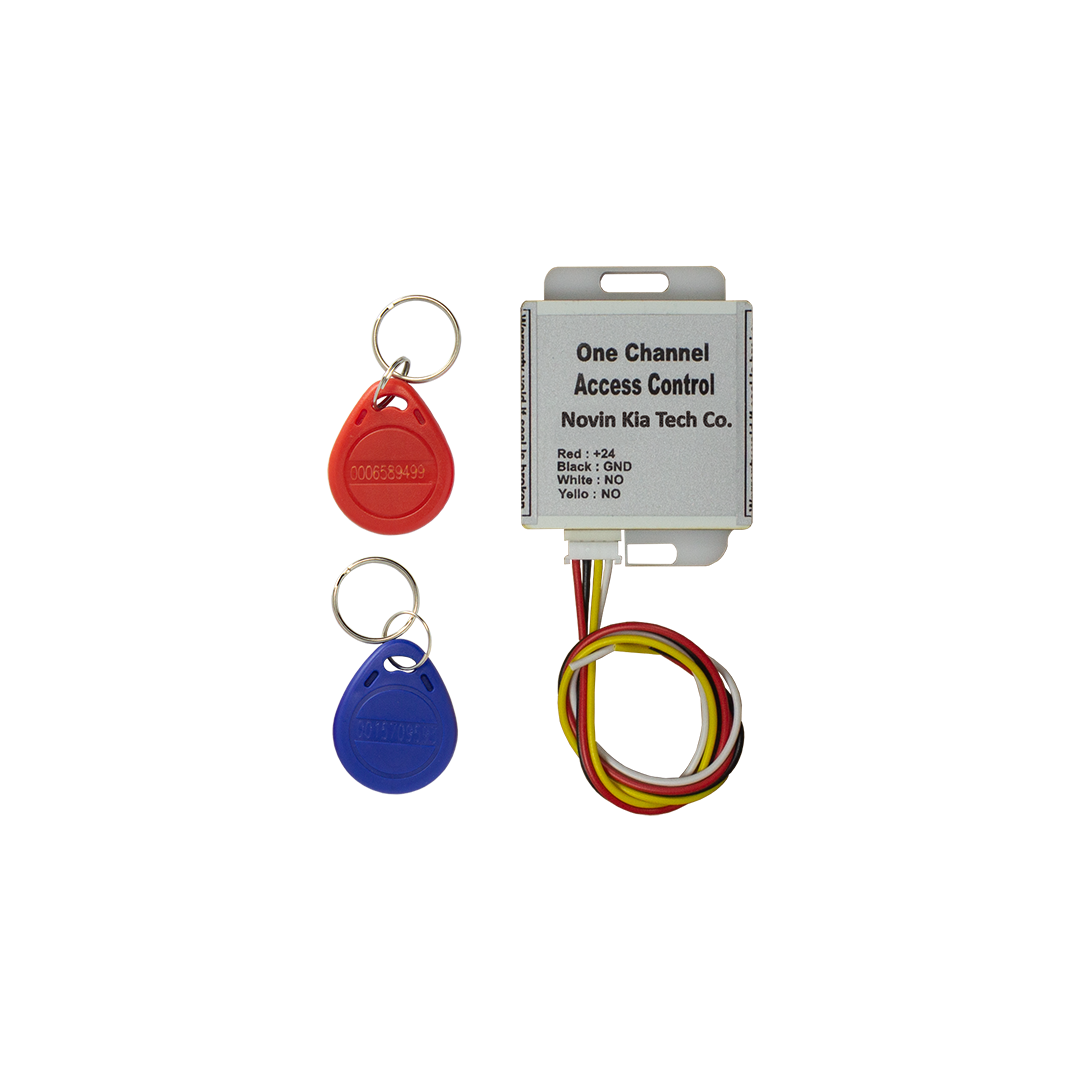

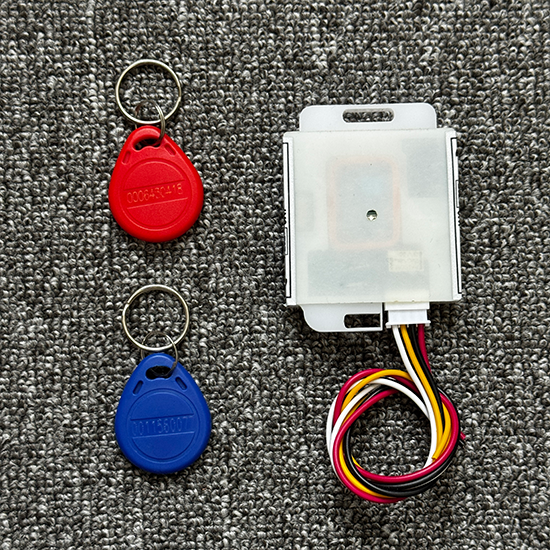

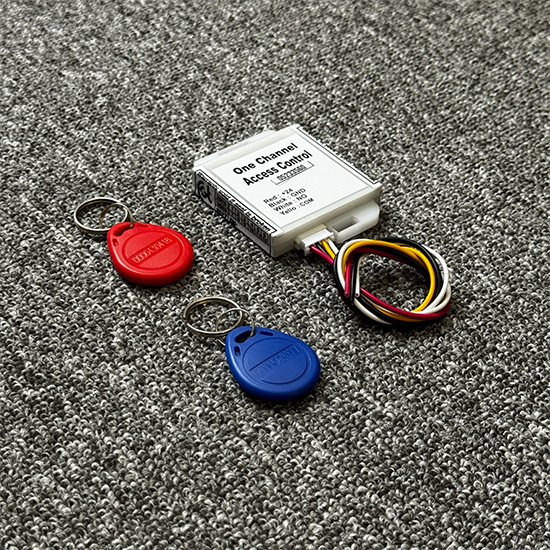

اقلام همراه RF۱۰۰T

• اکسس کنترل تک خروجی توکار RF۱۰۰T
• ۱ عدد تگ Master یا تنظیمات
• ۱ عدد تگ تردد

سؤالات متداول

RF۱۰۰T چند تگ را پشتیبانی می کند؟

تا ۵۰۰ تگ RFID قابل تعریف است.

فرکانس کارت یا تگ دستگاه چیست؟

این دستگاه با کارت و تگ RFID فرکانس ۱۲۵kHz کار می کند.

RF۱۰۰T چند خروجی دارد؟

یک خروجی رله ای دارد.

زمان خروجی دستگاه چقدر است؟

۵ ثانیه است.

آیا زمان ۵ ثانیه قابل تغییر است؟

خیر. زمان خروجی در این مدل ثابت است.

ابعاد RF۱۰۰T چقدر است؟

بدون بال های محل پیچ، ابعاد دستگاه ۵ × ۵ × ۱ سانتی متر است.

ابعاد دستگاه همراه بال های پیچ چقدر است؟

۶.۵ × ۵ × ۱ سانتی متر.

آیا بال های کناری قابل حذف هستند؟

بله. اگر فضای نصب محدود باشد، بال های محل پیچ قابل حذف هستند.

آیا RF۱۰۰T توکار است؟

بله. برای نصب پشت پنل شستی یا فضای فنی مناسب طراحی شده است.

نسخه روکار همین مدل چیست؟

RF۱۰۰R مدل ۸۶۹ نسخه روکار همین خانواده است.

تگ Master چه کاربردی دارد؟

برای تعریف و حذف تگ های کاربران و ورود به وضعیت Bypass استفاده می شود.

چگونه تگ جدید تعریف می شود؟

ابتدا Master ارائه می شود، سپس تگ های جدید و در پایان مجدداً Master ارائه می شود.

چگونه یک تگ موجود حذف می شود؟

با دو بار ارائه Master وارد حالت حذف می شوید و سپس تگ هایی که قرار است حذف شوند به دستگاه ارائه می شوند.

اگر خود تگ گم شده باشد چه می شود؟

مدل RF۱۰۰T برای حذف معمول تگ موجود طراحی شده است. اگر حذف یک تگ بدون حضور فیزیکی آن اهمیت دارد، مدل ۸۶۶ را بررسی کنید.

Bypass چیست؟

حالتی است که محدودیت سیستم برای شرایط خاص ساختمان برداشته می شود.

RF۱۰۰T گزارش تردد دارد؟

خیر. برای گزارش تردد و مدیریت با اپلیکیشن Android می توانید TA۵۰۱ مدل ۸۹۱ را بررسی کنید.

آیا برای هر طبقه خروجی جداگانه دارد؟

خیر. RF۱۰۰T تک خروجی است.

اگر بخواهیم هر واحد فقط طبقه خودش را داشته باشد چه کنیم؟

باید از اکسس کنترل چندخروجی استفاده شود. برای پروژه های حداکثر ۸ مسیر مستقل، مدل ۸۶۷ قابل بررسی است.

چند تگ همراه دستگاه ارائه می شود؟

یک تگ Master و یک تگ تردد همراه محصول ارائه می شود.

گارانتی RF۱۰۰T چند سال است؟

این محصول دارای ۱ سال گارانتی است.

مطالعه بیشتر در نوین کیا تک

برای انتخاب دقیق تر ساختار اکسس کنترل و نحوه نصب می توانید این مطالب تخصصی را نیز مطالعه کنید:

• اکسس کنترل آسانسور توکار یا روکار؛ کدام مناسب تر است؟
• راهنمای سیم کشی اکسس کنترل آسانسور
• اکسس کنترل چندخروجی آسانسور و کنترل مستقل طبقات
• راهنمای انتخاب اکسس کنترل آسانسور برای ساختمان چندواحدی

مشاهده سایر اکسس کنترل های کارتی تک خروجی

برای مقایسه RF۱۰۰T با مدل های روکار، ۱۰۰۰ تگی، دارای حذف تگ بدون حضور فیزیکی و نسخه دارای اپلیکیشن می توانید دسته زیر را مشاهده کنید:

مشاهده تمام اکسس کنترل های کارتی تک خروجی آسانسور

جمع بندی؛ یک اکسس کنترل ساده، کوچک و اقتصادی

اکسس کنترل تک خروجی توکار آسانسور RF۱۰۰T مدل ۸۶۴ برای پروژه ای طراحی شده است که یک سیستم ساده و اقتصادی برای محدود کردن استفاده از آسانسور با تگ RFID ۱۲۵kHz نیاز دارد.

این محصول دارای ظرفیت ۵۰۰ تگ، یک خروجی رله ای، زمان ثابت ۵ ثانیه، تگ Master، قابلیت تعریف و حذف تگ، Bypass، ابعاد فقط ۵ × ۵ × ۱ سانتی متر بدون بال نصب و ۱ سال گارانتی است.

اگر پروژه فقط به تشخیص کاربران مجاز و غیرمجاز نیاز دارد و یک خروجی مشترک کافی است، RF۱۰۰T یکی از ساده ترین گزینه های این دسته است.

اما اگر در آینده به ظرفیت ۱۰۰۰ تگ و خروجی MOSFET نیاز دارید، مدل ۸۶۵ / RF۱۰۱T را بررسی کنید؛ اگر حذف تگ گمشده بدون حضور فیزیکی آن اهمیت دارد، مدل ۸۶۶ مناسب تر است؛ و اگر اپلیکیشن Android و گزارش تردد نیاز دارید، مدل TA۵۰۱ برای این نیاز طراحی شده است.
