معرفی

اکسس کنترل تک خروجی روکار آسانسور RF۱۰۰R با RFID فرکانس ۱۲۵kHz

اکسس کنترل تک خروجی روکار آسانسور RF۱۰۰R مدل ۸۶۹ یک سیستم ساده و اقتصادی برای محدود کردن استفاده از آسانسور با کارت یا تگ RFID فرکانس ۱۲۵kHz است.

برد الکترونیکی این دستگاه همان برد مورد استفاده در RF۱۰۰T مدل ۸۶۴ است؛ با این تفاوت که در RF۱۰۰R مجموعه داخل یک قاب روکار مستقل قرار گرفته است.

این مدل دارای یک خروجی رله ای، ظرفیت تعریف تا ۵۰۰ تگ و زمان خروجی ثابت ۵ ثانیه است و با ۱ سال گارانتی ارائه می شود.

روی نمای جلوی دستگاه نیز علامت کارت یا تگ قرار گرفته است تا کاربر به وضوح بداند دستگاه از چه نوعی است و کارت یا تگ را در کدام قسمت باید قرار دهد.

RF۱۰۰R چه کاری انجام می دهد؟

RF۱۰۰R یک اکسس کنترل تک خروجی است.

کاربر تگ تعریف شده خود را به محل مشخص شده روی نمای دستگاه نزدیک می کند.

اگر تگ در حافظه سیستم ثبت شده باشد، خروجی رله به مدت ۵ ثانیه فعال می شود و فرمان مربوط به آسانسور مطابق نحوه سیم کشی پروژه در اختیار مدار کنترل قرار می گیرد.

اگر تگ معتبر نباشد، خروجی فعال نخواهد شد.

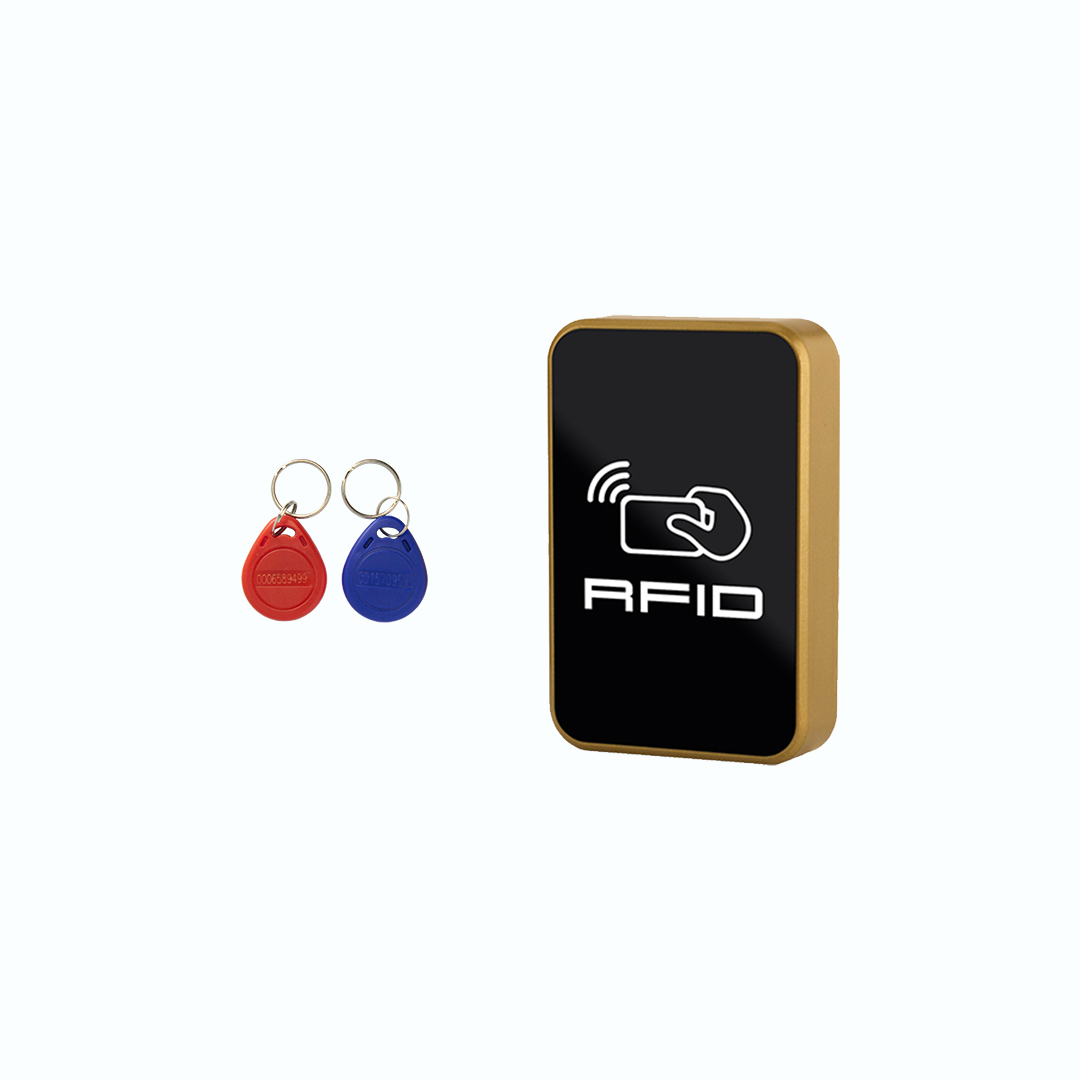

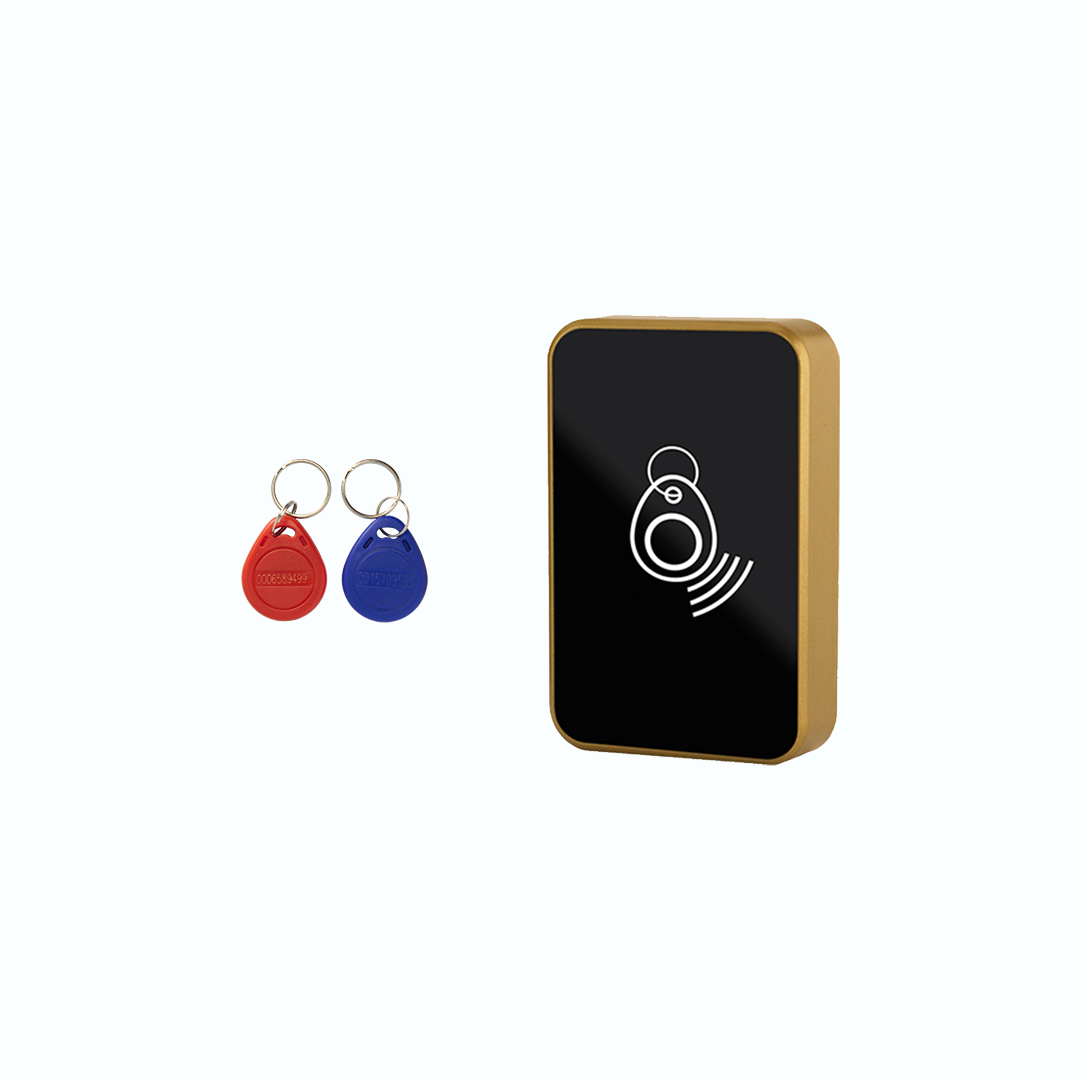

علامت کارت روی نمای دستگاه؛ کاربر سردرگم نمی شود

روی نمای RF۱۰۰R علامت مخصوص کارت یا تگ RFID اجرا شده است.

این جزئیات ظاهراً ساده، در استفاده روزمره اهمیت زیادی دارد؛ زیرا کاربر بدون توضیح اضافه متوجه می شود:

این دستگاه یک اکسس کنترل کارتی است.
کارت یا تگ را باید در کدام قسمت دستگاه قرار دهد.

در نتیجه مخصوصاً برای کاربران جدید یا مراجعه کنندگانی که برای اولین بار با دستگاه روبه رو می شوند، نحوه استفاده واضح تر خواهد بود.

قاب روکار با ابعاد جمع وجور

RF۱۰۰R داخل یک قاب روکار با ابعاد تقریبی:

۱۱.۵ × ۷.۵ سانتی متر

و ضخامت حدود:

۲.۲ سانتی متر

قرار گرفته است.

این ابعاد امکان نصب مجموعه روی سطح مناسب در کابین یا محل موردنظر پروژه را فراهم می کند.

قابل ارائه در سه رنگ

قاب روکار RF۱۰۰R متناسب با موجودی و سفارش پروژه می تواند در رنگ های:

طلایی
نقره ای
مشکی

ارائه شود.

ممکن است تصویر اصلی محصول در فروشگاه نسخه طلایی را نشان دهد، اما محصول به همین رنگ محدود نیست.

برد الکترونیکی همان RF۱۰۰T مدل ۸۶۴ است

برد داخلی RF۱۰۰R همان برد مورد استفاده در نسخه توکار RF۱۰۰T است.

بنابراین مشخصات اصلی دو محصول از نظر:

RFID فرکانس ۱۲۵kHz
ظرفیت ۵۰۰ تگ
خروجی رله ای
زمان ثابت ۵ ثانیه
روش مدیریت با تگ Master

یکسان است.

تفاوت اصلی در نوع نصب و قاب روکار است.

اکسس کنترل تک خروجی یعنی چه؟

RF۱۰۰R دارای یک خروجی مشترک است.

یعنی همه تگ های معتبر همان خروجی را فعال می کنند.

بنابراین این محصول برای پاسخ به این سؤال مناسب است:

«آیا این کاربر اجازه استفاده از آسانسور را دارد یا خیر؟»

اما اگر لازم باشد هر کاربر فقط طبقه یا توقف مشخص خودش را انتخاب کند، سیستم تک خروجی برای آن هدف طراحی نشده است.

سناریوی اول؛ ساختمان مسکونی با کنترل ساده تردد

فرض کنید مدیریت ساختمان می خواهد استفاده از آسانسور فقط برای ساکنان دارای تگ معتبر امکان پذیر باشد.

برای هر ساکن یک تگ تعریف می شود.

کاربر تگ خود را مقابل علامت مشخص شده روی RF۱۰۰R قرار می دهد.

در صورت معتبر بودن تگ، خروجی رله به مدت ۵ ثانیه فعال شده و امکان استفاده از آسانسور مطابق سیم کشی پروژه فراهم می شود.

سناریوی دوم؛ ساختمان اداری

در یک دفتر یا ساختمان اداری می توان برای کارکنان مجاز تگ تعریف کرد تا فقط این افراد بتوانند مسیر کنترل شده آسانسور را فعال کنند.

اگر هدف فقط کنترل ساده ورود کاربران است و گزارش تردد یا تفکیک طبقات موردنیاز نیست، RF۱۰۰R می تواند یک راهکار اقتصادی باشد.

سناریوی سوم؛ پروژه ای که نصب توکار ممکن نیست

در بعضی پروژه ها فضای مناسبی پشت پنل وجود ندارد یا کارفرما نمی خواهد پنل شستی برای نصب برد توکار بازطراحی شود.

در این شرایط، نسخه روکار مزیت دارد؛ زیرا مجموعه به صورت یک دستگاه مستقل روی سطح نصب می شود.

اگر هنوز بین نصب روکار و توکار مردد هستید، مقاله تخصصی نوین کیا تک را مطالعه کنید:

اکسس کنترل آسانسور توکار یا روکار؛ کدام برای پروژه مناسب تر است؟

RFID فرکانس ۱۲۵kHz

RF۱۰۰R با کارت و تگ RFID فرکانس ۱۲۵kHz کار می کند.

کاربر کافی است تگ تعریف شده را به قسمت مشخص شده روی نمای دستگاه نزدیک کند تا سیستم شناسه آن را بررسی کند.

ظرفیت ۵۰۰ تگ

حافظه RF۱۰۰R امکان تعریف تا ۵۰۰ تگ RFID را دارد.

این ظرفیت برای بسیاری از ساختمان های کوچک و متوسط کافی است.

اگر ظرفیت بالاتر موردنیاز است، مدل های ۱۰۰۰ تگی این گروه مانند RF۱۰۱R و مدل های پیشرفته تر نیز قابل بررسی هستند.

خروجی رله ای

RF۱۰۰R دارای یک خروجی رله ای است.

پس از شناسایی تگ معتبر، رله دستگاه فعال شده و فرمان خروجی در اختیار مدار مربوطه قرار می گیرد.

سیم کشی نهایی باید متناسب با تابلو فرمان، نوع مدار کنترل و شرایط واقعی پروژه توسط تکنسین انجام شود.

برای آشنایی بیشتر با اصول اتصال اکسس کنترل به آسانسور:

راهنمای سیم کشی اکسس کنترل آسانسور

زمان خروجی ثابت ۵ ثانیه

پس از تأیید تگ معتبر، خروجی رله دستگاه به مدت ۵ ثانیه فعال می شود.

این زمان در RF۱۰۰R ثابت است و قابلیت تغییر ندارد.

اگر پروژه به ساختار مدیریتی یا زمان بندی متفاوتی نیاز دارد، بهتر است مدل های بالاتر این دسته نیز بررسی شوند.

یک تگ Master همراه دستگاه

همراه RF۱۰۰R یک تگ Master یا تگ تنظیمات ارائه می شود.

تگ Master برای عملیات مدیریتی دستگاه از جمله:

تعریف تگ جدید
حذف تگ موجود
فعال کردن وضعیت Bypass

استفاده می شود.

بهتر است تگ Master فقط در اختیار مدیر یا مسئول فنی ساختمان باشد.

نحوه تعریف تگ جدید

برای تعریف یک یا چند تگ جدید:

ابتدا تگ Master به دستگاه ارائه می شود.
LED دستگاه به حالت سبز چشمک زن درمی آید.
تگ یا تگ های جدید یکی پس از دیگری ارائه می شوند.
در پایان دوباره Master به دستگاه ارائه می شود.
LED به حالت قرمز ثابت بازمی گردد.

به این ترتیب امکان تعریف چند تگ در یک فرآیند وجود دارد.

نحوه حذف تگ موجود

اگر خود تگ فیزیکی در اختیار مدیریت باشد:

تگ Master دو بار ارائه می شود.
LED دستگاه قرمز چشمک زن می شود.
تگ یا تگ هایی که باید حذف شوند به دستگاه ارائه می شوند.
در پایان مجدداً Master ارائه می شود.
LED دستگاه به قرمز ثابت بازمی گردد.

این روش برای حذف معمول تگی مناسب است که خود تگ در دسترس مدیریت قرار دارد.

Bypass برای شرایط خاص ساختمان

در بعضی شرایط ممکن است مدیریت بخواهد محدودیت اکسس کنترل موقتاً برداشته شود.

برای مثال:

اسباب کشی
تعمیرات
سرویس آسانسور
تردد موقت نیروی اجرایی
شرایط خاص ساختمان

با ارائه سه باره تگ Master، دستگاه وارد وضعیت Bypass می شود و LED آن به حالت سبز ثابت درمی آید.

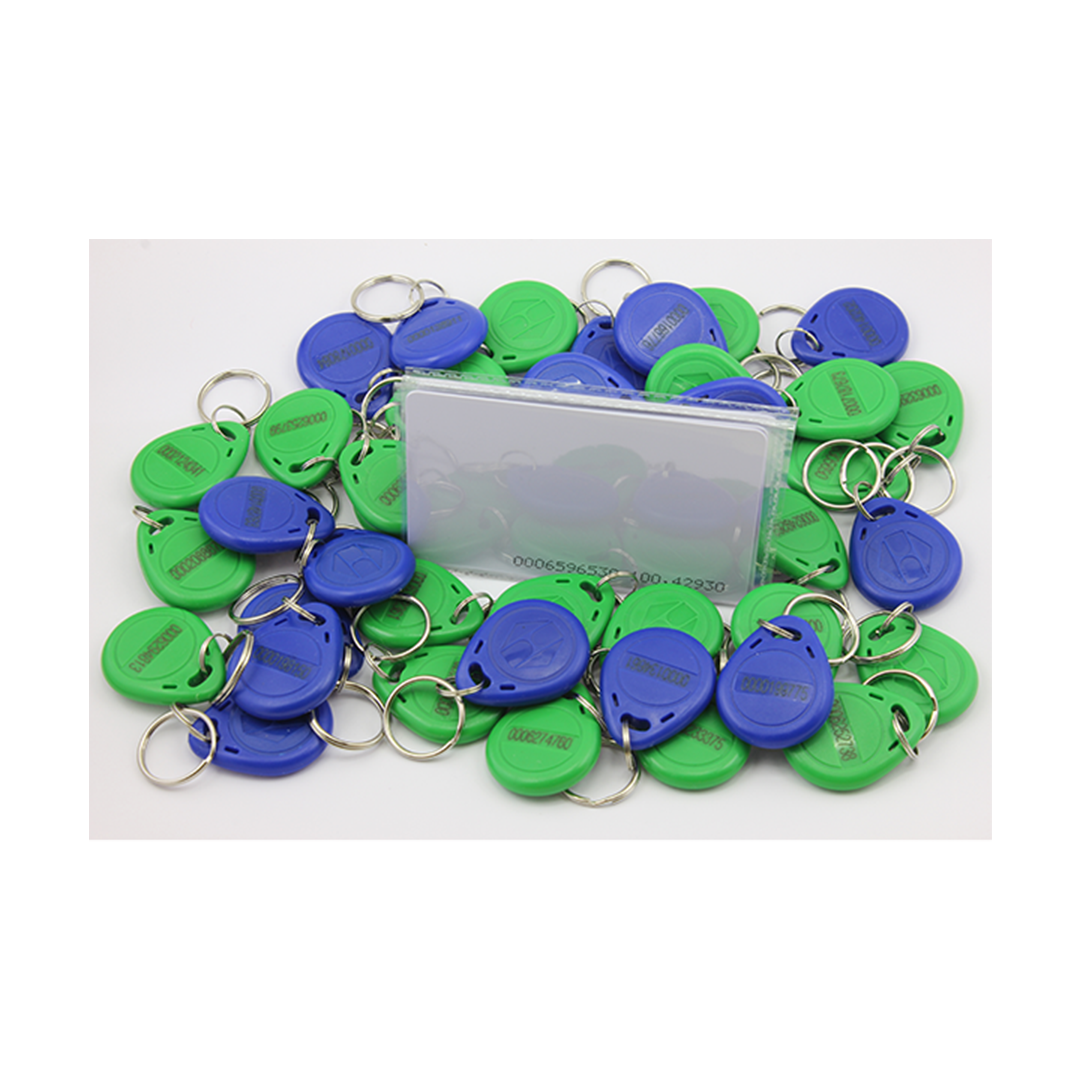

یک تگ تردد همراه محصول

علاوه بر Master، یک تگ تردد نیز همراه دستگاه ارائه می شود.

بر اساس تعداد کاربران پروژه می توان تگ های بیشتری تهیه و روی دستگاه تعریف کرد.

RF۱۰۰R برای چه پروژه ای مناسب است؟

این مدل زمانی قابل بررسی است که:

نصب روکار موردنظر باشد.
یک خروجی مشترک کافی باشد.
RFID فرکانس ۱۲۵kHz موردنظر باشد.
حداکثر ۵۰۰ تگ کافی باشد.
قیمت اقتصادی اهمیت داشته باشد.
اپلیکیشن و گزارش تردد لازم نباشد.
کنترل مستقل طبقات ضروری نباشد.

RF۱۰۰R برای چه پروژه ای مناسب نیست؟

اگر یکی از نیازهای زیر برای پروژه مهم است، بهتر است مدل های دیگر نیز مقایسه شوند:

ظرفیت ۱۰۰۰ تگ
خروجی MOSFET
۵ سال گارانتی
حذف تگ گمشده بدون حضور فیزیکی تگ
اپلیکیشن موبایل
گزارش تردد
کنترل مستقل هر طبقه یا توقف

RF۱۰۰R یا RF۱۰۰T؟ روکار یا توکار؟

ویژگی	RF۱۰۰T مدل ۸۶۴	RF۱۰۰R مدل ۸۶۹
نوع نصب	توکار	روکار
برد اصلی	RF۱۰۰	همان برد RF۱۰۰
فرکانس RFID	۱۲۵kHz	۱۲۵kHz
ظرفیت	۵۰۰ تگ	۵۰۰ تگ
خروجی	رله ای	رله ای
زمان خروجی	۵ ثانیه ثابت	۵ ثانیه ثابت
قاب مستقل	ندارد	دارد
علامت محل کارت	وابسته به اجرای پنل	روی نمای دستگاه دارد
گارانتی	۱ سال	۱ سال

اگر نصب مخفی پشت پنل ترجیح داده می شود:

اکسس کنترل تک خروجی توکار RF۱۰۰T مدل ۸۶۴

اگر نصب مستقل و روکار ساده تر است، RF۱۰۰R برای همین نیاز طراحی شده است.

RF۱۰۰R یا RF۱۰۱R مدل ۸۷۱؟

هر دو محصول روکار و مبتنی بر RFID ۱۲۵kHz هستند، اما RF۱۰۱R سطح بالاتری از نظر ظرفیت، نوع خروجی و گارانتی ارائه می کند.

ویژگی	RF۱۰۰R مدل ۸۶۹	RF۱۰۱R مدل ۸۷۱
نوع نصب	روکار	روکار
فرکانس	۱۲۵kHz	۱۲۵kHz
ظرفیت	۵۰۰ تگ	۱۰۰۰ تگ
نوع خروجی	رله ای	MOSFET
زمان خروجی	۵ ثانیه ثابت	۶ ثانیه
گارانتی	۱ سال	۵ سال

اگر ظرفیت بیشتر، خروجی MOSFET و گارانتی طولانی تر اهمیت دارد:

اکسس کنترل تک خروجی روکار RF۱۰۱R مدل ۸۷۱

اگر تگ گم شود چه می شود؟

RF۱۰۰R برای مدیریت ساده کاربران طراحی شده است.

اگر تگی که قرار است حذف شود در اختیار مدیریت باشد، می توان آن را با استفاده از Master حذف کرد.

اما اگر یکی از نیازهای اصلی ساختمان این باشد که یک تگ گمشده، تحویل داده نشده یا خارج از دسترس بدون حضور فیزیکی خودش حذف شود، مدل پیشرفته تر روکار این خانواده را بررسی کنید:

اکسس کنترل تک خروجی روکار مدل ۸۷۲ با قابلیت حذف تگ بدون حضور فیزیکی

اگر هدف اصلی مدیریت حق شارژ است

RF۱۰۰R برای کنترل ساده کاربران مجاز و غیرمجاز مناسب است؛ اما در سناریوی مدیریت حق شارژ، یک مسئله عملی مهم وجود دارد:

اگر لازم باشد دسترسی فردی حذف شود، آیا خود تگ را در اختیار مدیریت قرار می دهد؟

اگر پاسخ لزوماً مثبت نیست، قابلیت حذف تگ بدون حضور آن اهمیت پیدا می کند.

برای چنین پروژه ای مدل ۸۷۲ امکانات مدیریتی بیشتری دارد.

همچنین اگر احتمال دستکاری یا آسیب مستقیم به دستگاه پس از محدود شدن دسترسی وجود دارد، نسخه توکار ۸۶۶ را نیز جدی بررسی کنید:

اکسس کنترل تک خروجی توکار مدل ۸۶۶ با حذف تگ بدون حضور فیزیکی

روکار یا توکار؛ فقط مسئله ظاهر نیست

نصب روکار معمولاً اجرای ساده تری دارد و دسترسی سرویس کار به دستگاه نیز راحت تر است.

اما نسخه توکار بخش اصلی الکترونیکی را پشت پنل قرار می دهد و دسترسی مستقیم کاربران به خود برد را کاهش می دهد.

در پروژه هایی که احتمال دستکاری مطرح است، این موضوع می تواند در انتخاب محصول تأثیرگذار باشد.

برای مطالعه دقیق تر:

مقایسه اکسس کنترل آسانسور توکار و روکار

اگر گزارش تردد و اپلیکیشن Android می خواهید

RF۱۰۰R گزارش تردد یا اپلیکیشن موبایل ندارد.

اگر مدیریت می خواهد کاربران را با نام و شناسه مدیریت کند و زمان تردد آنها را نیز مشاهده نماید، مدل زیر را بررسی کنید:

اکسس کنترل تک خروجی TA۵۰۱ با اپلیکیشن Android و گزارش تردد

اگر MIFARE ۱۳.۵۶MHz می خواهید

در همین دسته، مدل جدیدتر تک خروجی مبتنی بر MIFARE ۱۳.۵۶MHz نیز موجود است:

اکسس کنترل کارتی تک خروجی مدل ۱۰۳۴ با MIFARE ۱۳.۵۶MHz

این محصول از پلتفرم متفاوت و توسعه پذیرتری استفاده می کند و برای پروژه هایی با نیازهای متفاوت قابل بررسی است.

اگر هر واحد باید فقط طبقه خودش را انتخاب کند، RF۱۰۰R کافی نیست

این نکته قبل از خرید بسیار مهم است.

RF۱۰۰R فقط یک خروجی مشترک دارد.

اگر همه کاربران مجاز صرفاً باید اجازه کلی استفاده از آسانسور داشته باشند، این ساختار می تواند کافی باشد.

اما اگر لازم است:

کارت واحد طبقه ۲ فقط طبقه ۲ را آزاد کند،
کارت طبقه ۶ فقط طبقه ۶ و پارکینگ را فعال کند،
بام فقط برای مدیریت در دسترس باشد،
هر توقف مستقل از بقیه کنترل شود،

باید از یک سیستم چندخروجی استفاده شود.

برای آشنایی دقیق تر با این ساختار:

اکسس کنترل چندخروجی آسانسور چیست و چه زمانی به آن نیاز داریم؟

اکسس کنترل در ساختمان چندواحدی چگونه انتخاب می شود؟

در ساختمان چندواحدی، تعداد واحدها به تنهایی معیار انتخاب اکسس کنترل نیست؛ باید مشخص شود آیا کاربران فقط مجاز/غیرمجاز هستند یا هر واحد باید سطح دسترسی مخصوص خود را داشته باشد.

برای بررسی سناریوهای مختلف:

راهنمای انتخاب اکسس کنترل آسانسور برای ساختمان چندواحدی

اگر حداکثر ۸ مسیر مستقل نیاز دارید

اگر پروژه نیازمند کنترل مستقل چند توقف است، می توان به جای سیستم تک خروجی از نسخه چندخروجی استفاده کرد.

اکسس کنترل ۸ خروجی توکار RF۸۰۱T مدل ۸۶۷

در این ساختار می توان توقف ها را مستقل از یکدیگر کنترل کرد.

مشخصات فنی RF۱۰۰R مدل ۸۶۹

مشخصه	مقدار / توضیح
کد کالا	۸۶۹
مدل	RF۱۰۰R
نوع سیستم	اکسس کنترل RFID تک خروجی
نوع نصب	روکار
برد الکترونیکی	همان برد خانواده RF۱۰۰T مدل ۸۶۴
فرکانس RFID	۱۲۵kHz
ظرفیت حافظه	۵۰۰ تگ
تعداد خروجی	۱ خروجی
نوع خروجی	رله ای
زمان خروجی	۵ ثانیه ثابت
قابلیت تغییر زمان خروجی	ندارد
تگ Master	۱ عدد
تگ تردد همراه	۱ عدد
تعریف تگ با Master	دارد
حذف تگ موجود با Master	دارد
Bypass	دارد
ابعاد قاب	۱۱.۵ × ۷.۵ سانتی متر
ضخامت قاب	حدود ۲.۲ سانتی متر
رنگ قاب	طلایی / نقره ای / مشکی
علامت محل کارت روی نما	دارد
گارانتی	۱ سال

اقلام همراه RF۱۰۰R

اکسس کنترل تک خروجی روکار RF۱۰۰R
۱ عدد تگ Master یا تنظیمات
۱ عدد تگ تردد

سؤالات متداول

RF۱۰۰R چند تگ را پشتیبانی می کند؟

تا ۵۰۰ تگ RFID قابل تعریف است.

فرکانس کارت و تگ دستگاه چیست؟

۱۲۵kHz.

RF۱۰۰R چند خروجی دارد؟

یک خروجی رله ای دارد.

زمان خروجی دستگاه چقدر است؟

۵ ثانیه.

آیا زمان خروجی قابل تغییر است؟

خیر. زمان خروجی RF۱۰۰R ثابت است.

ابعاد دستگاه چقدر است؟

قاب تقریباً ۱۱.۵ × ۷.۵ سانتی متر و ضخامت آن حدود ۲.۲ سانتی متر است.

دستگاه در چه رنگ هایی قابل ارائه است؟

طلایی، نقره ای یا مشکی.

علامت روی نمای دستگاه چه کاربردی دارد؟

نوع عملکرد دستگاه و محل صحیح نزدیک کردن کارت یا تگ را برای کاربر مشخص می کند.

آیا RF۱۰۰R روکار است؟

بله. مجموعه داخل قاب مستقل روکار ارائه می شود.

نسخه توکار همین مدل چیست؟

RF۱۰۰T کد ۸۶۴.

تگ Master چه کاربردی دارد؟

برای تعریف و حذف تگ های کاربران و فعال کردن وضعیت Bypass استفاده می شود.

چگونه تگ جدید تعریف می شود؟

ابتدا Master ارائه می شود، سپس تگ های جدید و در پایان دوباره Master ارائه می شود.

چگونه تگ موجود حذف می شود؟

با دو بار ارائه Master وارد حالت حذف می شوید و سپس تگ موردنظر به دستگاه ارائه می شود.

اگر خود تگ گم شده باشد چه مدلی را بررسی کنیم؟

برای حذف تگ بدون حضور فیزیکی آن، مدل ۸۷۲ امکانات مدیریتی بیشتری دارد.

Bypass چیست؟

حالتی است که محدودیت سیستم برای شرایط خاص ساختمان موقتاً برداشته می شود.

آیا RF۱۰۰R گزارش تردد دارد؟

خیر. برای گزارش تردد و مدیریت با اپلیکیشن Android، TA۵۰۱ مدل ۸۹۱ قابل بررسی است.

آیا RF۱۰۰R برای کنترل مستقل طبقات مناسب است؟

خیر. این دستگاه تک خروجی است.

اگر هر واحد باید فقط طبقه خودش را داشته باشد چه کنیم؟

باید از اکسس کنترل چندخروجی استفاده شود؛ برای پروژه های تا ۸ مسیر مستقل، مدل ۸۶۷ قابل بررسی است.

چند تگ همراه دستگاه ارائه می شود؟

یک تگ Master و یک تگ تردد.

گارانتی RF۱۰۰R چقدر است؟

۱ سال.

مطالعه بیشتر در نوین کیا تک

برای انتخاب دقیق تر ساختار اکسس کنترل و نحوه نصب می توانید این مطالب تخصصی را نیز مطالعه کنید:

مشاهده سایر اکسس کنترل های کارتی تک خروجی

برای مقایسه RF۱۰۰R با مدل های توکار، ۱۰۰۰ تگی، دارای حذف تگ بدون حضور فیزیکی و نسخه دارای اپلیکیشن می توانید دسته زیر را مشاهده کنید:

مشاهده تمام اکسس کنترل های کارتی تک خروجی آسانسور

جمع بندی؛ راهکار اقتصادی برای نصب روکار

اکسس کنترل تک خروجی روکار آسانسور RF۱۰۰R مدل ۸۶۹ برای پروژه ای طراحی شده است که به کنترل ساده استفاده از آسانسور با RFID ۱۲۵kHz نیاز دارد اما نصب روکار را به نصب مخفی ترجیح می دهد.

این محصول دارای ظرفیت ۵۰۰ تگ، یک خروجی رله ای، زمان ثابت ۵ ثانیه، تگ Master، قابلیت تعریف و حذف تگ، Bypass، قاب ۱۱.۵ × ۷.۵ سانتی متر با ضخامت حدود ۲.۲ سانتی متر، سه رنگ قابل ارائه و ۱ سال گارانتی است.

وجود علامت کارت روی نمای دستگاه نیز باعث می شود محل صحیح استفاده از تگ برای کاربر واضح باشد.

اگر فقط یک سیستم روکار اقتصادی نیاز دارید، RF۱۰۰R پاسخ همین نیاز است. اگر ۱۰۰۰ تگ، خروجی MOSFET و ۵ سال گارانتی اهمیت بیشتری دارد، RF۱۰۱R مدل ۸۷۱ را بررسی کنید؛ اگر حذف تگ گمشده بدون حضور خود تگ موردنیاز است، مدل ۸۷۲ امکانات مدیریتی بیشتری دارد؛ و اگر اپلیکیشن Android و گزارش تردد نیز می خواهید، TA۵۰۱ برای این نیاز طراحی شده است.

بیشتر

بستن

مشاهده بیشتر
