اکسس کنترل (محدودکننده تردد) تک خروجی توکار آسانسور مبتنی بر تگ RFID با فرکانس ۱۲۵ کیلو هرتزی با ۵ سال گارانتی و قابلیت ارتقا به اکسس کنترل شارژی - RF۱۰۱T

اکسس کنترل تک خروجی توکار آسانسور RF۱۰۱T با ظرفیت ۱۰۰۰ تگ

اکسس کنترل تک خروجی توکار آسانسور RF۱۰۱T مدل ۸۶۵ یک سیستم کنترل تردد مبتنی بر کارت و تگ RFID فرکانس ۱۲۵kHz است که توسط نوین کیا تک برای استفاده در آسانسور طراحی شده است.

این محصول امکان تعریف تا ۱۰۰۰ کارت یا تگ را دارد، از خروجی الکترونیکی MOSFET استفاده می کند، زمان فعال بودن خروجی آن ۶ ثانیه است و با ۵ سال گارانتی ارائه می شود.

RF۱۰۱T با ابعاد بسیار کوچک خود برای نصب مخفی در پشت پنل شستی یا فضای فنی مناسب طراحی شده و برای پروژه هایی مناسب است که علاوه بر کنترل ساده تردد، دوام، ظرفیت بالاتر کاربران و گارانتی بلندمدت نیز اهمیت دارد.

RF۱۰۱T چه کاری انجام می دهد؟

این دستگاه یک اکسس کنترل تک خروجی است.

کاربر تگ RFID تعریف شده خود را در محدوده خواندن دستگاه قرار می دهد.

پس از شناسایی تگ معتبر، خروجی MOSFET دستگاه برای ۶ ثانیه فعال می شود و سیگنال GND را در اختیار مدار مربوطه قرار می دهد.

نحوه استفاده از این خروجی در سیستم آسانسور باید متناسب با تابلو فرمان و ساختار واقعی پروژه توسط تکنسین اجرا شود.

تفاوت مهم RF۱۰۱T با یک اکسس کنترل ساده

RF۱۰۱T فقط بر ارزان بودن تمرکز ندارد و برای استفاده طولانی مدت در سیستم آسانسور طراحی شده است.

مهم ترین ویژگی های آن عبارت اند از:

• ظرفیت ۱۰۰۰ کارت و تگ
• خروجی MOSFET
• زمان خروجی ۶ ثانیه
• نصب توکار
• ابعاد بسیار کوچک
• ۵ سال گارانتی
• قابلیت ارتقا برای نیازهای مدیریتی پیشرفته تر

خروجی MOSFET؛ بدون کنتاکت مکانیکی در خروجی اصلی

در RF۱۰۱T به جای استفاده از رله مکانیکی در خروجی اصلی، از MOSFET استفاده شده است.

هنگام تأیید تگ معتبر، خروجی دستگاه مسیر GND را فعال می کند.

در این ساختار کنتاکت مکانیکی رله در خروجی اصلی وجود ندارد و محصول برای عملکرد مکرر در کاربرد آسانسوری طراحی شده است.

این یکی از تفاوت های فنی مهم RF۱۰۱T با مدل های اقتصادی تر دارای خروجی رله ای است.

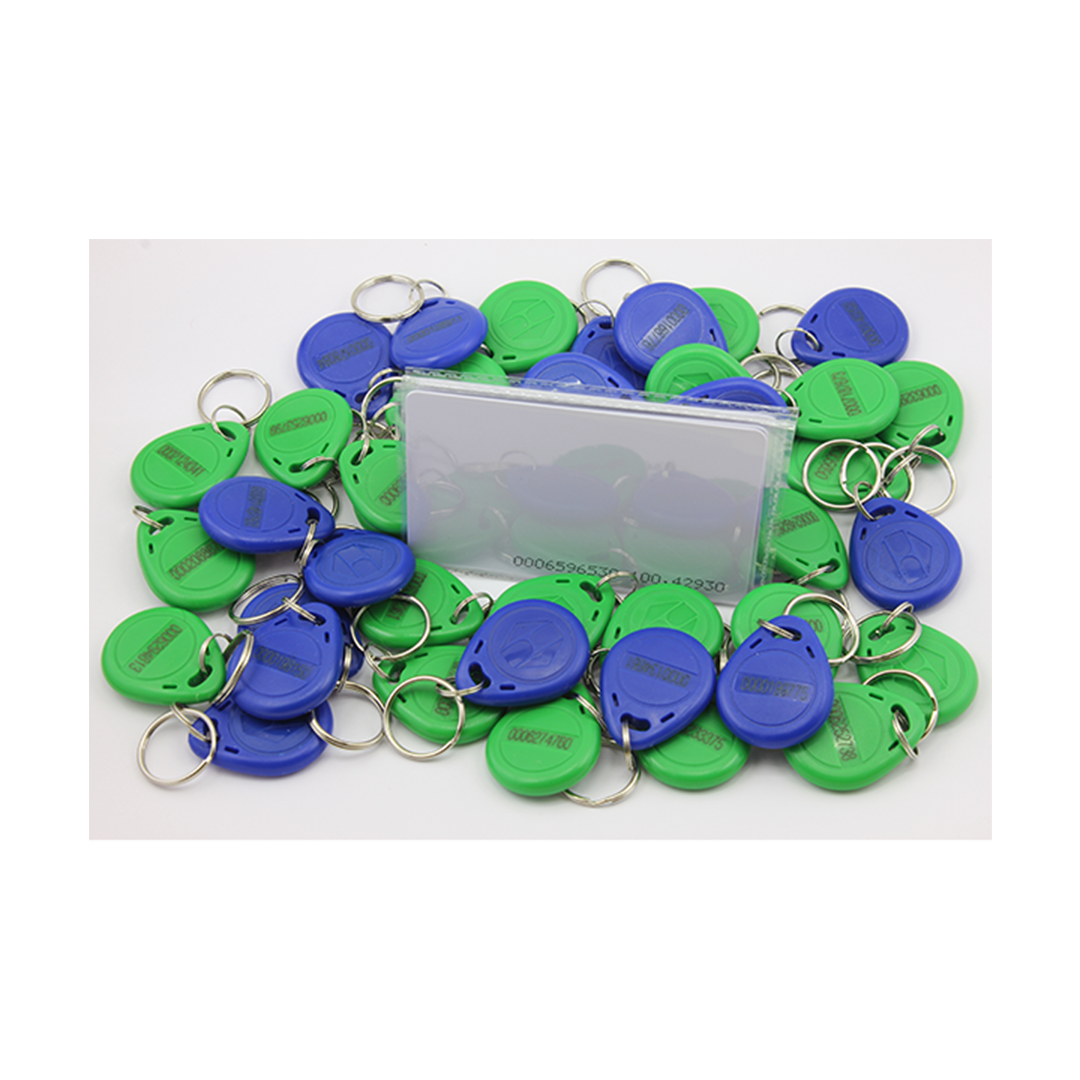

ظرفیت ۱۰۰۰ تگ RFID فرکانس ۱۲۵kHz

RF۱۰۱T امکان تعریف تا ۱۰۰۰ کارت یا تگ RFID را دارد.

تگ های مورد استفاده در این دستگاه با فرکانس ۱۲۵kHz کار می کنند.

ظرفیت ۱۰۰۰ تگ باعث می شود این مدل علاوه بر ساختمان های کوچک، برای پروژه هایی با تعداد کاربران بیشتر نیز قابل استفاده باشد.

اکسس کنترل تک خروجی یعنی چه؟

RF۱۰۱T دارای یک خروجی مشترک است.

بنابراین همه کاربران مجاز، پس از تأیید تگ، همان خروجی را فعال می کنند.

این دستگاه بیشتر برای پاسخ به این سؤال طراحی شده است:

«آیا این شخص اجازه استفاده از آسانسور را دارد یا خیر؟»

اگر لازم باشد مشخص شود هر شخص دقیقاً به کدام طبقه یا توقف دسترسی دارد، باید از اکسس کنترل چندخروجی استفاده شود.

سناریوی اول؛ ساختمان مسکونی

فرض کنید مدیریت یک ساختمان می خواهد فقط ساکنان دارای تگ معتبر بتوانند آسانسور را فعال کنند.

برای هر ساکن یک تگ تعریف می شود.

کاربر تگ را در محدوده خواندن دستگاه قرار می دهد و اگر تگ معتبر باشد، خروجی MOSFET برای ۶ ثانیه فعال می شود.

افراد فاقد تگ تعریف شده نمی توانند از طریق این اکسس کنترل خروجی را فعال کنند.

سناریوی دوم؛ ساختمان اداری

در یک ساختمان اداری می توان برای کارکنان مجاز تگ تعریف کرد تا استفاده از مسیر کنترل شده آسانسور فقط در اختیار افراد ثبت شده قرار گیرد.

ظرفیت ۱۰۰۰ تگ باعث می شود سیستم برای مجموعه هایی با تعداد کاربران بیشتر نیز قابل استفاده باشد.

اگر پروژه علاوه بر کنترل دسترسی به گزارش تردد و مدیریت نرم افزاری نیز نیاز دارد، مدل TA۵۰۱ گزینه متفاوتی در همین دسته است.

سناریوی سوم؛ پروژه ای که دوام و گارانتی اهمیت بیشتری دارد

گاهی تفاوت دو اکسس کنترل فقط در تعداد کاربران نیست.

در پروژه ای که دستگاه قرار است سال ها در مدار باشد و روزانه دفعات زیادی عمل کند، نوع طراحی خروجی و مدت گارانتی نیز در انتخاب محصول اهمیت پیدا می کند.

RF۱۰۱T با خروجی MOSFET و ۵ سال گارانتی برای چنین پروژه ای در سطح بالاتری نسبت به مدل های پایه این دسته قرار می گیرد.

زمان خروجی ۶ ثانیه

پس از شناسایی تگ معتبر، خروجی دستگاه برای ۶ ثانیه فعال می شود.

در این مدت فرمان مربوط به آسانسور مطابق نحوه سیم کشی پروژه قابل اجرا خواهد بود.

ابعاد بسیار کوچک برای نصب پشت پنل

یکی از مزیت های مهم RF۱۰۱T ابعاد جمع وجور آن است.

ابعاد دستگاه همراه با بال های محل پیچ برابر است با:

۶۶ × ۵۱ × ۱۵ میلی متر

اگر بال های محل پیچ حذف شوند، ابعاد مجموعه به:

۵۱ × ۵۱ × ۱۵ میلی متر

کاهش پیدا می کند.

این ابعاد کوچک، نصب برد در پشت بسیاری از پنل های شستی آسانسور و فضاهای محدود را ساده تر می کند.

بال های محل پیچ قابل حذف هستند

بال های کناری دستگاه برای پیچ کردن و تثبیت آسان برد در محل نصب در نظر گرفته شده اند.

اگر فضای کافی وجود داشته باشد، می توان از این بال ها برای نصب استفاده کرد.

اما در پنل هایی که فضای داخلی محدود است، امکان حذف بال ها وجود دارد و بدنه اصلی فقط ۵۱ × ۵۱ × ۱۵ میلی متر فضا اشغال خواهد کرد.

نصب توکار؛ حفظ ظاهر پنل شستی

RF۱۰۱T برای نصب توکار طراحی شده است و بخش الکترونیکی دستگاه می تواند در پشت پنل شستی یا فضای فنی مناسب قرار گیرد.

مزایای این نوع نصب عبارت اند از:

• عدم اشغال فضای مستقل روی نمای کابین
• حفظ ظاهر پنل شستی
• قرار گرفتن بخش الکترونیکی در پشت پنل
• کاهش دسترسی مستقیم کاربران عادی به برد

اگر هنوز بین نصب توکار و روکار مردد هستید، مقاله تخصصی نوین کیا تک را مطالعه کنید:

اکسس کنترل آسانسور توکار یا روکار؛ کدام روش مناسب تر است؟

یک تگ Master همراه دستگاه

همراه RF۱۰۱T یک تگ Master یا تگ تنظیمات ارائه می شود.

این تگ برای عملیات مدیریتی و تعریف یا مدیریت تگ های کاربران استفاده می شود و بهتر است فقط در اختیار مدیر یا مسئول فنی ساختمان باقی بماند.

۵ تگ تردد همراه RF۱۰۱T

علاوه بر تگ Master، ۵ عدد تگ تردد نیز همراه دستگاه ارائه می شود.

این تعداد نسبت به مدل های اقتصادی تر این دسته بیشتر است و برای راه اندازی اولیه پروژه چند کاربر در اختیار خریدار قرار می دهد.

در صورت نیاز، تگ های بیشتری تا سقف ظرفیت ۱۰۰۰ تگ قابل تعریف هستند.

۵ سال گارانتی

RF۱۰۱T با ۵ سال گارانتی ارائه می شود.

این گارانتی بلندمدت یکی از تفاوت های مهم این محصول با مدل های پایه ۸۶۴ و ۸۶۹ است.

در پروژه ای که استفاده بلندمدت و اطمینان از پشتیبانی اهمیت دارد، مدت گارانتی نیز باید در کنار قیمت اولیه دستگاه بررسی شود.

قابلیت ارتقا برای نیازهای مدیریتی پیشرفته تر

RF۱۰۱T در خانواده ای قرار دارد که امکان توسعه به ساختار مدیریتی پیشرفته تر نیز برای آن در نظر گرفته شده است.

اگر پروژه از ابتدا یا در آینده به امکاناتی مانند مدیریت تخصصی تر تگ ها و حذف دسترسی بدون حضور فیزیکی تگ نیاز داشته باشد، نسخه پیشرفته تر همین خانواده قابل بررسی است.

اکسس کنترل تک خروجی توکار مدل ۸۶۶ با قابلیت حذف تگ بدون حضور فیزیکی

RF۱۰۱T یا RF۱۰۰T مدل ۸۶۴؟

هر دو محصول توکار و ۱۲۵kHz هستند، اما در ظرفیت، نوع خروجی و گارانتی تفاوت مهمی دارند.

اگر پایین ترین هزینه اولیه اولویت اصلی است:

اکسس کنترل اقتصادی توکار RF۱۰۰T مدل ۸۶۴

اگر ظرفیت بیشتر، خروجی MOSFET و گارانتی بلندمدت اهمیت بیشتری دارد، RF۱۰۱T سطح بالاتری از همین گروه است.

RF۱۰۱T یا RF۱۰۱R مدل ۸۷۱؟ توکار یا روکار؟

برد اصلی این دو محصول در یک خانواده قرار دارد و تفاوت اصلی، نوع نصب است.

اگر نصب مستقل روکار موردنظر است:

اکسس کنترل تک خروجی روکار RF۱۰۱R مدل ۸۷۱

RF۱۰۱T یا مدل ۸۶۶؟

این دو محصول هر دو توکار، ۱۰۰۰ تگی، دارای خروجی MOSFET و ۵ سال گارانتی هستند؛ اما سطح مدیریت کاربران در آنها متفاوت است.

اگر هدف پروژه کنترل ساده و بادوام تردد است، RF۱۰۱T ساختار ساده تری دارد.

اما اگر مواردی مانند تگ گمشده، تحویل ندادن تگ توسط مستأجر یا مدیریت دسترسی بدون در اختیار داشتن خود تگ اهمیت دارند، مدل ۸۶۶ امکانات مدیریتی بیشتری ارائه می کند.

اگر هدف اصلی مدیریت حق شارژ ساختمان است

RF۱۰۱T می تواند برای کنترل کلی کاربران مجاز و غیرمجاز استفاده شود.

اما در ساختمان هایی که مطابق مقررات، مصوبات و سیاست داخلی خود نیاز دارند دسترسی یک کاربر را بدون دریافت تگ فیزیکی مدیریت کنند، قابلیت های مدل ۸۶۶ کاربرد بیشتری دارند.

در چنین پروژه ای بهتر است از ابتدا مشخص شود آیا مدیریت فقط یک سیستم ساده تگ خوان می خواهد یا نیاز دارد در آینده تگ غایب را نیز مستقل حذف کند.

اگر گزارش تردد و اپلیکیشن Android نیاز دارید

RF۱۰۱T یک سیستم مستقل و بدون گزارش نرم افزاری است.

اگر مدیریت می خواهد علاوه بر کنترل دسترسی، نام کاربران، شناسه تگ و زمان تردد را در موبایل مشاهده کند، مدل زیر را بررسی کنید:

اکسس کنترل تک خروجی TA۵۰۱ با اپلیکیشن Android و گزارش تردد

اگر MIFARE ۱۳.۵۶MHz و پلتفرم توسعه پذیرتر می خواهید

در همین دسته، مدل تک خروجی مبتنی بر MIFARE ۱۳.۵۶MHz نیز وجود دارد:

اکسس کنترل کارتی تک خروجی مدل ۱۰۳۴ با MIFARE ۱۳.۵۶MHz

این محصول متعلق به خانواده متفاوت و توسعه پذیرتری است و برای پروژه هایی با نیازهای دیگر قابل بررسی خواهد بود.

اگر هر واحد فقط باید طبقه خودش را داشته باشد، RF۱۰۱T کافی نیست

RF۱۰۱T یک دستگاه تک خروجی است.

اگر هدف فقط این باشد که کاربران مجاز بتوانند آسانسور را فعال کنند، یک خروجی می تواند کافی باشد.

اما اگر ساختمان می خواهد:

• واحد طبقه ۲ فقط طبقه ۲ را آزاد کند،
• واحد طبقه ۵ فقط توقف ۵ را داشته باشد،
• پارکینگ فقط برای کاربران مشخص فعال شود،
• بام فقط در اختیار مدیریت یا تأسیسات باشد،

باید از اکسس کنترل چندخروجی استفاده شود.

برای آشنایی دقیق تر با تفاوت این دو ساختار:

اکسس کنترل چندخروجی آسانسور چیست و چه زمانی به آن نیاز داریم؟

اکسس کنترل برای ساختمان چندواحدی چگونه انتخاب می شود؟

تعداد واحدها به تنهایی مشخص نمی کند که سیستم تک خروجی یا چندخروجی مناسب تر است.

باید مشخص شود آیا همه کاربران مجاز به یک مسیر مشترک هستند یا هر واحد باید سطح دسترسی مخصوص خود را داشته باشد.

برای بررسی سناریوهای مختلف ساختمان های چندواحدی:

راهنمای انتخاب اکسس کنترل آسانسور برای ساختمان چندواحدی

اگر حداکثر ۸ مسیر مستقل نیاز دارید

اگر پروژه به کنترل مستقل چند توقف نیاز دارد، می توانید نسخه ۸ خروجی را بررسی کنید:

اکسس کنترل ۸ خروجی توکار RF۸۰۱T مدل ۸۶۷

در سیستم چندخروجی می توان هر توقف را مستقل مدیریت کرد و همه کاربران معتبر الزاماً به همه مسیرها دسترسی نخواهند داشت.

راهنمای سیم کشی اکسس کنترل آسانسور

نوع خروجی RF۱۰۱T با مدل های رله ای متفاوت است و اتصال آن باید متناسب با مدار واقعی پروژه انجام شود.

برای آشنایی بیشتر با اصول اتصال اکسس کنترل به سیستم آسانسور، مقاله زیر را مطالعه کنید:

راهنمای سیم کشی اکسس کنترل آسانسور

مشخصات فنی RF۱۰۱T مدل ۸۶۵

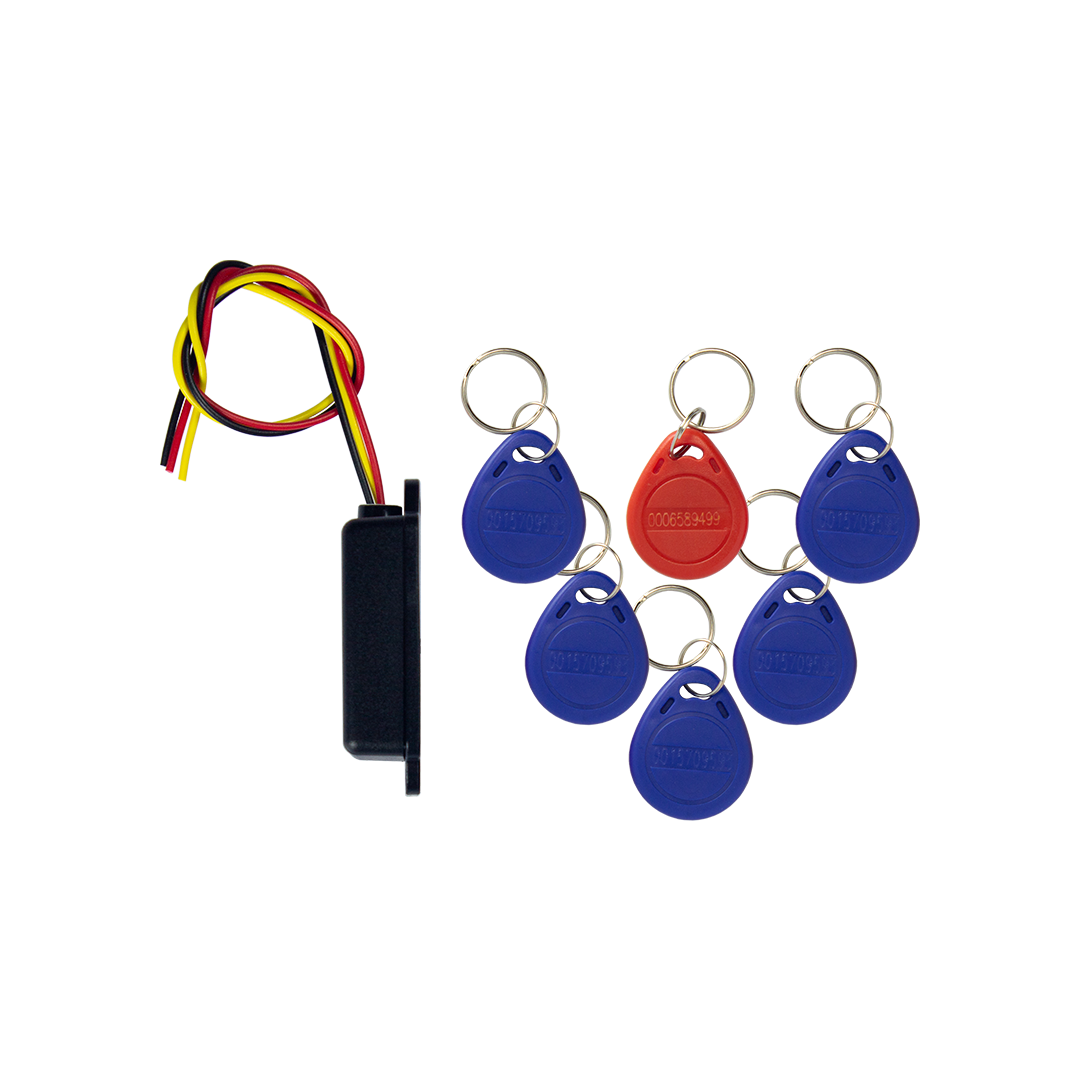

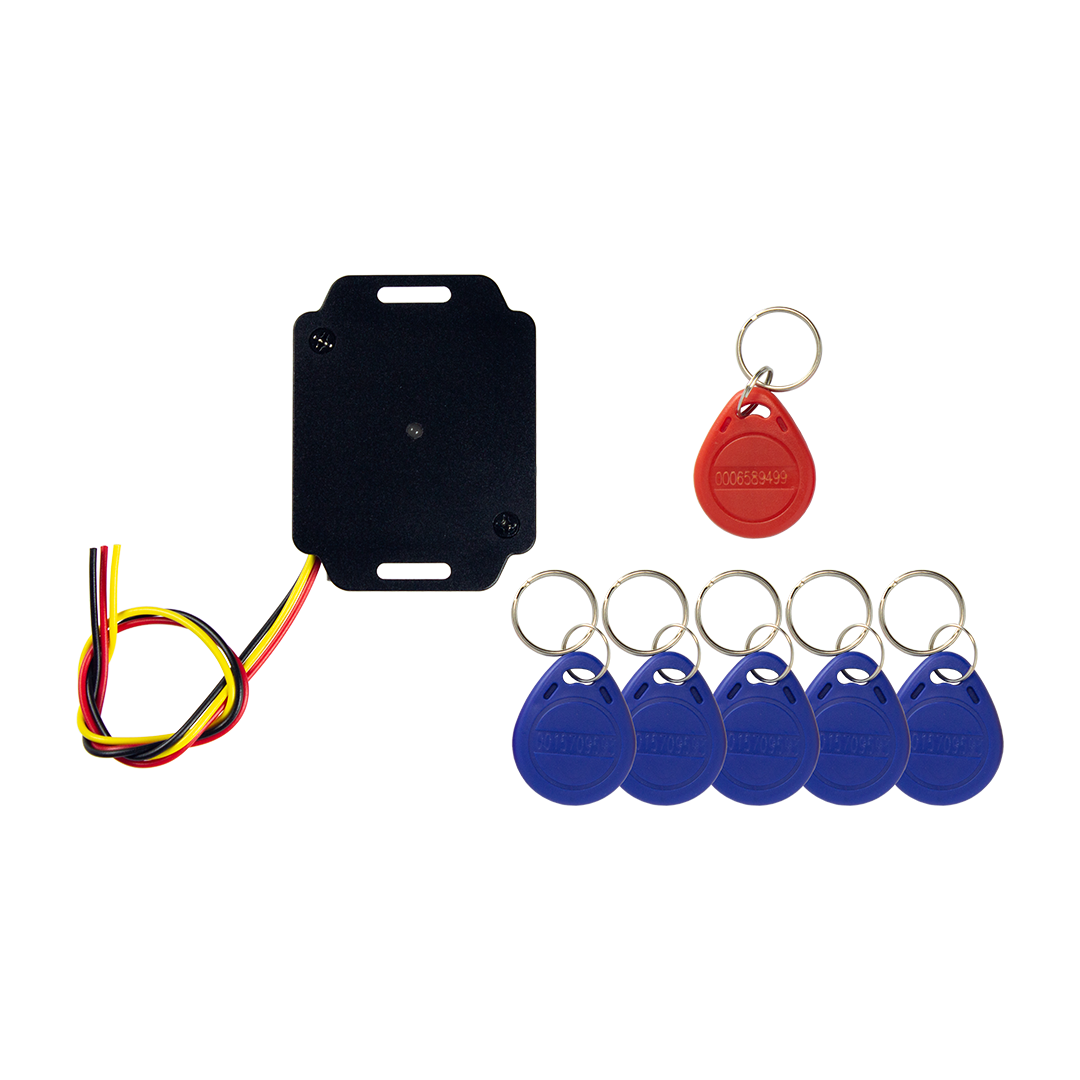

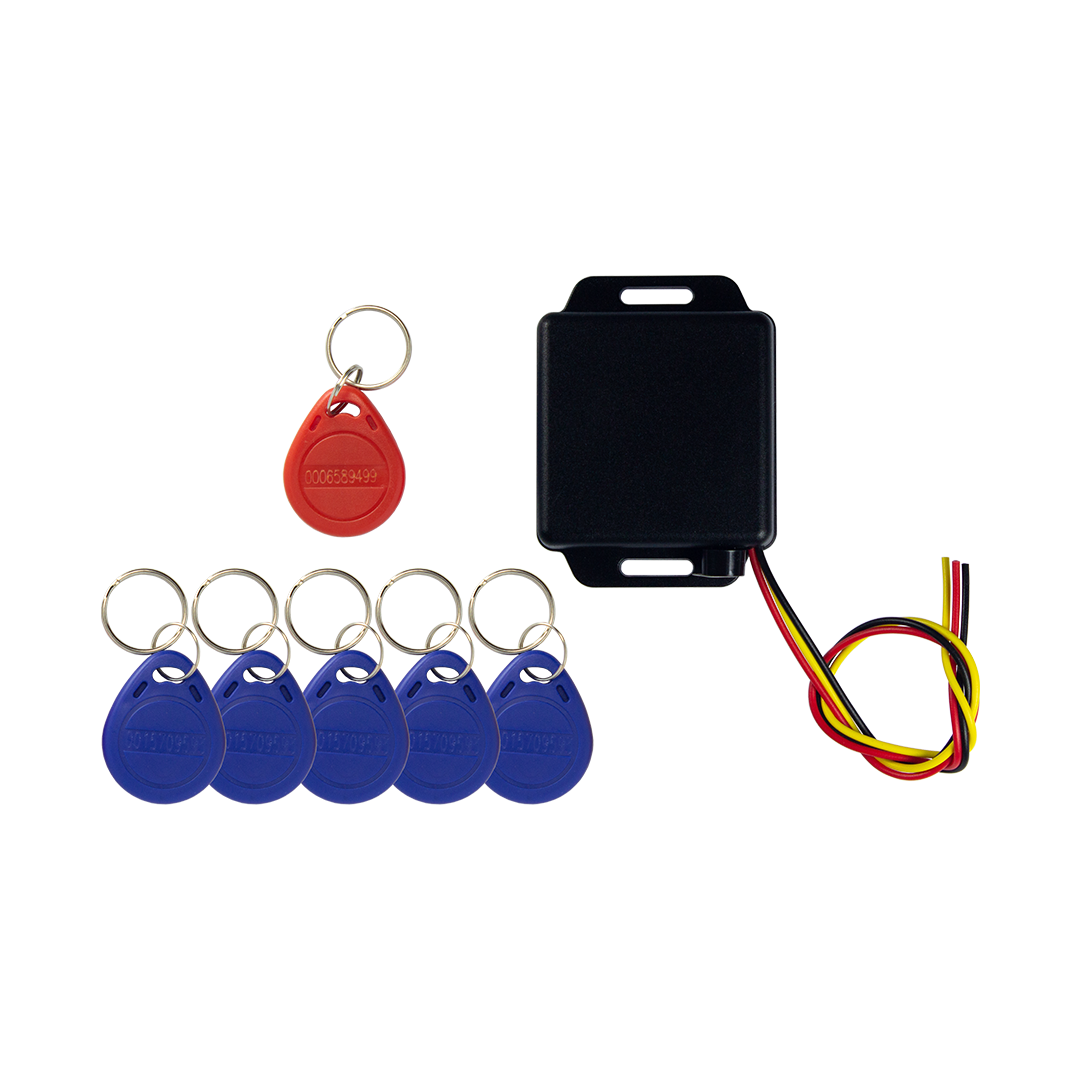

اقلام همراه RF۱۰۱T

• اکسس کنترل تک خروجی توکار RF۱۰۱T
• ۱ عدد تگ Master یا تنظیمات
• ۵ عدد تگ تردد

سؤالات متداول

RF۱۰۱T چند تگ را پشتیبانی می کند؟

تا ۱۰۰۰ کارت یا تگ RFID قابل تعریف است.

فرکانس کارت و تگ دستگاه چیست؟

۱۲۵kHz.

RF۱۰۱T چند خروجی دارد؟

یک خروجی دارد.

خروجی RF۱۰۱T رله ای است؟

خیر. خروجی دستگاه MOSFET است.

خروجی دستگاه چه سیگنالی ایجاد می کند؟

در هنگام فعال شدن، خروجی GND را در اختیار مدار مربوطه قرار می دهد.

زمان فعال بودن خروجی چقدر است؟

۶ ثانیه.

ابعاد RF۱۰۱T با بال های نصب چقدر است؟

۶۶ × ۵۱ × ۱۵ میلی متر.

ابعاد دستگاه بدون بال های نصب چقدر است؟

۵۱ × ۵۱ × ۱۵ میلی متر.

آیا بال های محل پیچ قابل حذف هستند؟

بله. در صورت محدود بودن فضای نصب می توان بال ها را حذف کرد.

آیا RF۱۰۱T توکار است؟

بله. برای نصب پشت پنل شستی یا فضای فنی مناسب طراحی شده است.

نسخه روکار همین خانواده چیست؟

RF۱۰۱R مدل ۸۷۱.

چند تگ همراه دستگاه ارائه می شود؟

یک تگ Master و پنج تگ تردد همراه محصول ارائه می شود.

تگ Master چه کاربردی دارد؟

برای عملیات مدیریتی و تعریف یا مدیریت تگ های کاربران استفاده می شود.

اگر تگ گم شود و بخواهیم بدون خود تگ آن را حذف کنیم چه مدلی مناسب تر است؟

مدل ۸۶۶ برای این نیاز امکانات مدیریتی بیشتری دارد و امکان حذف تگ بدون حضور فیزیکی آن را فراهم می کند.

آیا RF۱۰۱T اپلیکیشن Android دارد؟

خیر. برای اپلیکیشن Android و گزارش تردد، TA۵۰۱ مدل ۸۹۱ را بررسی کنید.

آیا RF۱۰۱T گزارش تردد دارد؟

خیر. این مدل برای کنترل مستقل تردد طراحی شده است.

آیا RF۱۰۱T برای کنترل مستقل طبقات مناسب است؟

خیر. این محصول تک خروجی است.

اگر هر واحد باید فقط طبقه خودش را داشته باشد چه مدلی را بررسی کنیم؟

باید از اکسس کنترل چندخروجی استفاده شود. برای پروژه های تا ۸ مسیر مستقل، مدل ۸۶۷ قابل بررسی است.

RF۱۰۱T چند سال گارانتی دارد؟

این محصول دارای ۵ سال گارانتی است.

مطالعه بیشتر در نوین کیا تک

برای انتخاب دقیق تر ساختار اکسس کنترل و نحوه نصب می توانید این مطالب تخصصی را نیز مطالعه کنید:

• اکسس کنترل آسانسور توکار یا روکار؛ کدام مناسب تر است؟
• راهنمای سیم کشی اکسس کنترل آسانسور
• اکسس کنترل چندخروجی آسانسور و کنترل مستقل طبقات
• راهنمای انتخاب اکسس کنترل آسانسور برای ساختمان چندواحدی

مشاهده سایر اکسس کنترل های کارتی تک خروجی

برای مقایسه RF۱۰۱T با مدل های اقتصادی، روکار، دارای حذف تگ بدون حضور فیزیکی و نسخه های نرم افزاری:

مشاهده تمام اکسس کنترل های کارتی تک خروجی آسانسور

جمع بندی؛ یک اکسس کنترل توکار جمع وجور برای استفاده بلندمدت

اکسس کنترل تک خروجی توکار آسانسور RF۱۰۱T مدل ۸۶۵ برای پروژه ای طراحی شده است که علاوه بر کنترل تردد با RFID ۱۲۵kHz، ظرفیت بیشتر، خروجی الکترونیکی و گارانتی طولانی تر نیز اهمیت دارد.

این محصول دارای ظرفیت ۱۰۰۰ کارت و تگ، خروجی MOSFET با سیگنال GND، زمان خروجی ۶ ثانیه، ابعاد تنها ۵۱ × ۵۱ × ۱۵ میلی متر بدون بال نصب، یک تگ Master، پنج تگ تردد و ۵ سال گارانتی است.

اگر هدف پروژه یک سیستم تک خروجی توکار، کوچک و بادوام است، RF۱۰۱T گزینه اصلی این سطح از خانواده محسوب می شود.

اگر حذف تگ گمشده بدون حضور فیزیکی آن نیز اهمیت دارد، مدل ۸۶۶ را بررسی کنید؛ اگر نصب روکار می خواهید، RF۱۰۱R مدل ۸۷۱ نسخه هم خانواده روکار است؛ و اگر اپلیکیشن Android و گزارش تردد لازم دارید، TA۵۰۱ برای این نیاز طراحی شده است.
