اکسس کنترل (محدودکننده تردد) تک خروجی روکار آسانسور مبتنی بر تگ RFID با فرکانس ۱۲۵ کیلو هرتزی با ۵ سال گارانتی و قابلیت ارتقا به اکسس کنترل شارژی - RF۱۰۱R

اکسس کنترل تک خروجی روکار آسانسور RF۱۰۱R با ظرفیت ۱۰۰۰ تگ

اکسس کنترل تک خروجی روکار آسانسور RF۱۰۱R مدل ۸۷۱ یک سیستم کنترل تردد مبتنی بر کارت و تگ RFID فرکانس ۱۲۵kHz است که برای پروژه هایی طراحی شده است که نصب روکار را ترجیح می دهند اما در عین حال ظرفیت بالاتر کاربران، خروجی الکترونیکی MOSFET، گارانتی بلندمدت و امکان توسعه در آینده نیز برای آنها اهمیت دارد.

برد الکترونیکی داخل این دستگاه همان خانواده مورد استفاده در RF۱۰۱T مدل ۸۶۵ است و امکان تعریف تا ۱۰۰۰ کارت یا تگ را دارد.

خروجی دستگاه از نوع MOSFET است، هنگام فعال شدن سیگنال GND در اختیار مدار مربوطه قرار می دهد، زمان خروجی آن ۶ ثانیه است و محصول با ۵ سال گارانتی ارائه می شود.

RF۱۰۱R داخل یک قاب روکار وارداتی با ابعاد تقریبی ۱۱.۵ × ۷.۵ سانتی متر و ضخامت حدود ۲.۲ سانتی متر قرار دارد و قاب آن در رنگ های طلایی، نقره ای و مشکی قابل ارائه است.

RF۱۰۱R چه کاری انجام می دهد؟

این دستگاه یک اکسس کنترل تک خروجی است.

کاربر تگ تعریف شده خود را به قسمت مشخص شده روی نمای دستگاه نزدیک می کند.

اگر تگ معتبر باشد، خروجی MOSFET دستگاه به مدت ۶ ثانیه فعال می شود و مسیر GND را در اختیار مدار کنترل پروژه قرار می دهد.

اگر تگ در حافظه تعریف نشده باشد، خروجی فعال نخواهد شد.

نسخه روکار RF۱۰۱T؛ همان خانواده الکترونیکی، نصب متفاوت

RF۱۰۱R از نظر برد اصلی و عملکرد در همان خانواده RF۱۰۱T مدل ۸۶۵ قرار دارد.

تفاوت اصلی میان این دو محصول، شیوه نصب است:

• RF۱۰۱T مدل ۸۶۵: توکار و مناسب نصب پشت پنل
• RF۱۰۱R مدل ۸۷۱: روکار و دارای قاب مستقل آماده نصب

بنابراین اگر مشخصات فنی RF۱۰۱ برای پروژه مناسب است اما امکان نصب داخل پنل وجود ندارد یا کارفرما نصب روکار را ترجیح می دهد، RF۱۰۱R همان خانواده را در فرم نصب متفاوت ارائه می کند.

قاب روکار با ابعاد ۱۱.۵ × ۷.۵ سانتی متر

برد RF۱۰۱ داخل یک قاب روکار با ابعاد تقریبی:

۱۱.۵ × ۷.۵ سانتی متر

و ضخامت حدود:

۲.۲ سانتی متر

قرار گرفته است.

این قاب برای نصب مستقل دستگاه روی سطح مناسب در کابین یا محل پیش بینی شده پروژه استفاده می شود.

رنگ طلایی، نقره ای یا مشکی

قاب روکار RF۱۰۱R متناسب با موجودی و سفارش پروژه می تواند در سه رنگ ارائه شود:

• طلایی
• نقره ای
• مشکی

ممکن است تصویر محصول در فروشگاه نسخه طلایی را نشان دهد، اما رنگ دستگاه محدود به همین نمونه نیست.

امکان انتخاب رنگ به هماهنگی بهتر اکسس کنترل با پنل شستی و طراحی داخلی کابین کمک می کند.

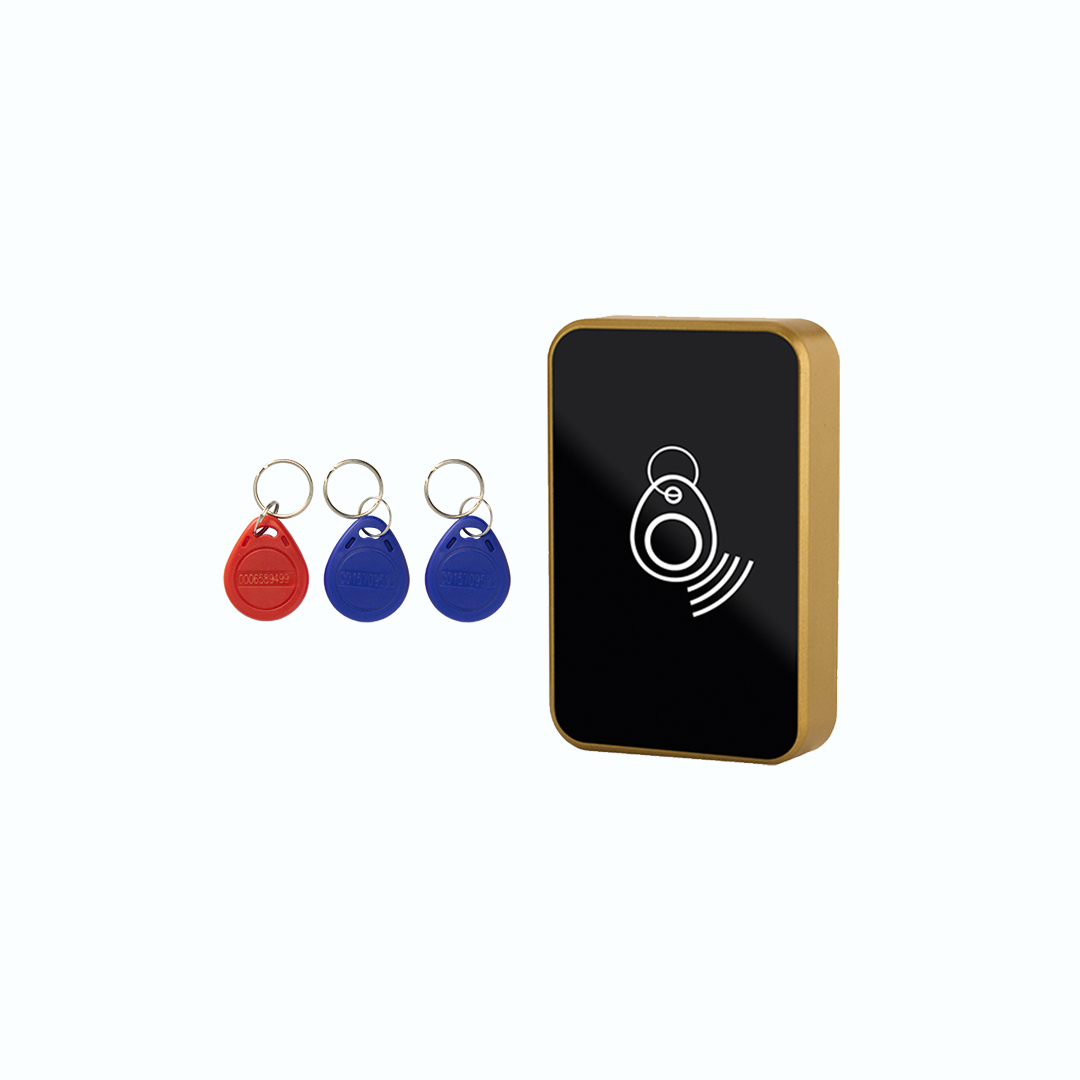

علامت کارت روی نمای دستگاه؛ محل استفاده مشخص است

روی نمای جلوی RF۱۰۱R علامت کارت یا تگ پیاده شده است.

این علامت به کاربر دو موضوع را بلافاصله نشان می دهد:

• دستگاه با کارت یا تگ کار می کند.
• کارت یا تگ باید در کدام قسمت به دستگاه نزدیک شود.

در نتیجه حتی کاربری که برای اولین بار با دستگاه روبه رو می شود، برای پیدا کردن محل خواندن RFID سردرگم نخواهد شد.

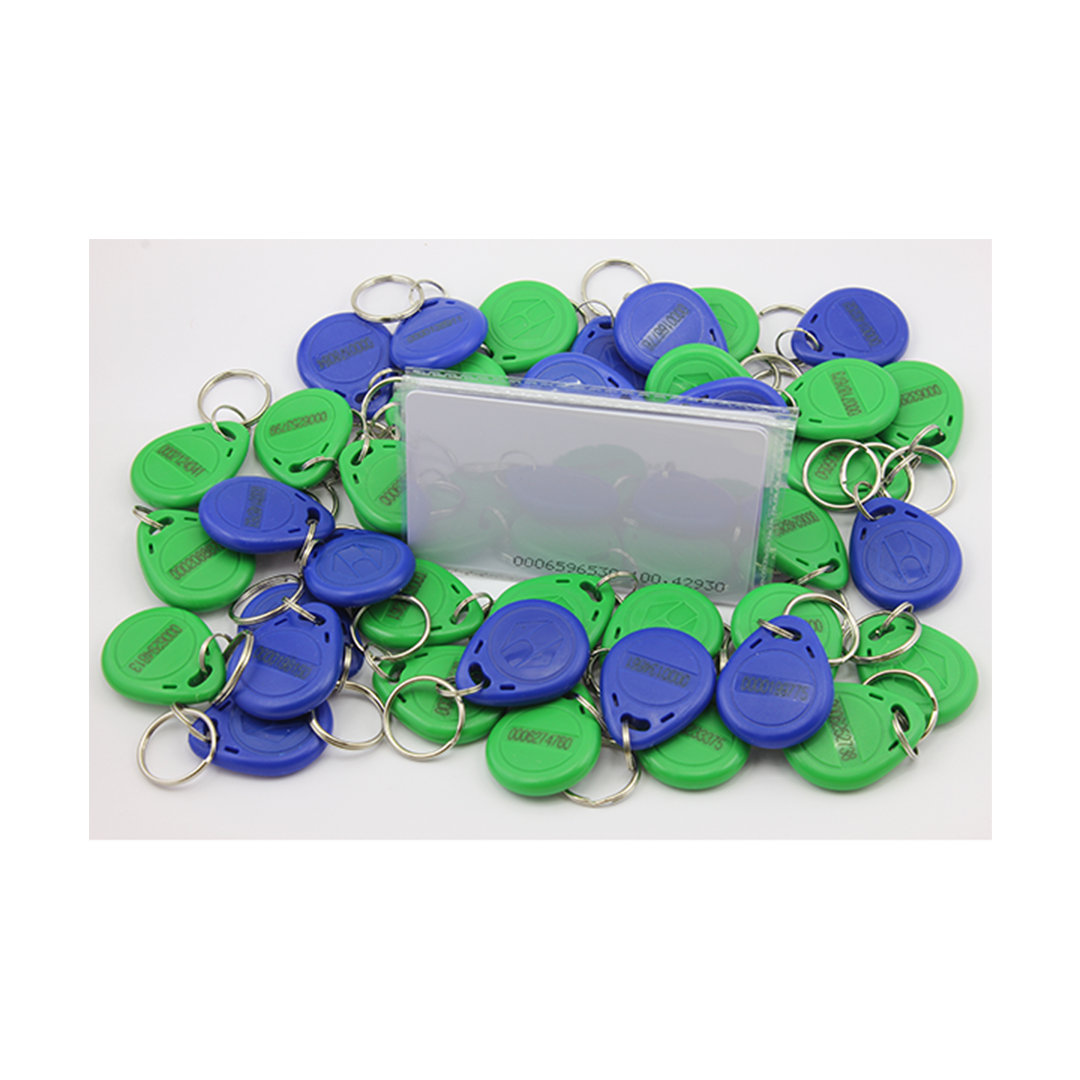

۱۰۰۰ کارت و تگ RFID فرکانس ۱۲۵kHz

RF۱۰۱R امکان تعریف تا ۱۰۰۰ کارت یا تگ RFID را دارد.

تگ های مورد استفاده در این مدل با فرکانس ۱۲۵kHz کار می کنند.

ظرفیت ۱۰۰۰ تگ باعث می شود این محصول علاوه بر ساختمان های کوچک، برای پروژه هایی با تعداد کاربران بیشتر نیز قابل استفاده باشد.

خروجی MOSFET؛ تفاوت فنی مهم با مدل های اقتصادی

RF۱۰۱R دارای خروجی MOSFET است.

هنگام شناسایی تگ معتبر، خروجی دستگاه مسیر GND را فعال می کند.

در این ساختار، خروجی اصلی فاقد کنتاکت مکانیکی رله است و برای استفاده مکرر در کاربرد آسانسوری طراحی شده است.

این موضوع یکی از تفاوت های مهم فنی RF۱۰۱R با مدل اقتصادی RF۱۰۰R است که از خروجی رله ای استفاده می کند.

زمان خروجی ۶ ثانیه

پس از تأیید کارت یا تگ معتبر، خروجی دستگاه به مدت ۶ ثانیه فعال می شود.

در این مدت فرمان موردنظر متناسب با نحوه سیم کشی اکسس کنترل و آسانسور قابل اجرا خواهد بود.

اکسس کنترل تک خروجی یعنی چه؟

RF۱۰۱R دارای یک خروجی مشترک است.

بنابراین همه کاربران مجاز پس از تأیید تگ، همان خروجی را فعال می کنند.

این دستگاه بیشتر برای پاسخ به این سؤال طراحی شده است:

«آیا این شخص اجازه استفاده از آسانسور را دارد یا خیر؟»

اگر لازم است هر فرد فقط طبقه یا توقف خاص خودش را انتخاب کند، باید از سیستم چندخروجی استفاده شود.

سناریوی اول؛ ساختمان مسکونی

فرض کنید مدیریت ساختمان می خواهد استفاده از آسانسور فقط برای ساکنان دارای تگ معتبر امکان پذیر باشد.

برای کاربران تگ تعریف می شود و ساکن هنگام استفاده، تگ را به محل مشخص شده روی RF۱۰۱R نزدیک می کند.

پس از تأیید، خروجی MOSFET برای ۶ ثانیه فعال می شود و امکان اجرای فرمان مربوط به آسانسور فراهم خواهد شد.

افراد فاقد تگ ثبت شده نمی توانند از طریق این اکسس کنترل خروجی را فعال کنند.

سناریوی دوم؛ ساختمان اداری با کاربران بیشتر

در یک ساختمان اداری یا مجموعه کاری ممکن است تعداد کاربران بیشتر از یک ساختمان مسکونی کوچک باشد.

ظرفیت ۱۰۰۰ تگ RF۱۰۱R امکان تعریف تعداد بیشتری از کارکنان یا کاربران مجاز را فراهم می کند.

اگر فقط کنترل مجاز یا غیرمجاز بودن افراد نیاز باشد، همین ساختار تک خروجی قابل استفاده است.

اگر علاوه بر آن گزارش نام و زمان تردد نیز لازم باشد، بهتر است TA۵۰۱ نیز بررسی شود.

سناریوی سوم؛ نصب روکار اما با تمرکز بر استفاده بلندمدت

گاهی پروژه نصب روکار می خواهد اما هدف فقط پایین ترین قیمت اولیه نیست.

در چنین شرایطی مواردی مانند:

• نوع خروجی
• ظرفیت حافظه
• مدت گارانتی
• قابلیت توسعه آینده

نیز اهمیت پیدا می کنند.

RF۱۰۱R با ظرفیت ۱۰۰۰ تگ، خروجی MOSFET و ۵ سال گارانتی برای این سطح از نیاز طراحی شده است.

یک تگ Master همراه دستگاه

همراه RF۱۰۱R یک تگ Master یا تگ تنظیمات ارائه می شود.

تگ Master برای عملیات مدیریتی و تعریف یا مدیریت تگ های کاربران استفاده می شود.

این تگ باید نزد مدیر یا مسئول فنی ساختمان نگهداری شود و مانند تگ تردد عادی در اختیار کاربران قرار نگیرد.

دو تگ تردد همراه محصول

علاوه بر Master، ۲ عدد تگ تردد نیز همراه RF۱۰۱R ارائه می شود.

در صورت نیاز، تگ های بیشتری تا سقف ظرفیت ۱۰۰۰ کاربر قابل تعریف خواهند بود.

۵ سال گارانتی

RF۱۰۱R با ۵ سال گارانتی ارائه می شود.

این گارانتی یکی از تفاوت های مهم آن با مدل اقتصادی RF۱۰۰R است که ۱ سال گارانتی دارد.

در پروژه ای که دستگاه قرار است مدت طولانی در مدار باشد، مدت گارانتی نیز در کنار قیمت خرید اولیه اهمیت دارد.

قابلیت ارتقا به ساختار مدیریتی پیشرفته تر

RF۱۰۱R برای پروژه ای که در حال حاضر به یک اکسس کنترل تک خروجی ساده و بادوام نیاز دارد، اما ممکن است در آینده نیازهای مدیریتی بیشتری پیدا کند، قابلیت توسعه دارد.

این محصول قابلیت ارتقا به ساختار اکسس کنترل شارژی و مدیریت پیشرفته تر کاربران را دارد.

اگر از همان ابتدای پروژه می دانید که مواردی مانند حذف تگ بدون حضور فیزیکی آن، تگ Delete Copy و ریموت مدیریتی IR برایتان ضروری است، نسخه آماده این امکانات را نیز بررسی کنید:

اکسس کنترل تک خروجی روکار مدل ۸۷۲ با قابلیت حذف تگ بدون حضور فیزیکی آن

۸۷۱ یا ۸۶۹؟ هر دو روکارند، اما در یک سطح فنی نیستند

اگر پایین ترین هزینه اولیه اولویت اصلی است:

اکسس کنترل اقتصادی روکار RF۱۰۰R مدل ۸۶۹

اگر ظرفیت بیشتر، خروجی MOSFET، گارانتی طولانی تر و امکان ارتقا اهمیت دارد، RF۱۰۱R سطح بالاتری از این گروه است.

۸۷۱ یا ۸۶۵؟ همان خانواده، انتخاب بین روکار و توکار

اگر نصب مخفی و حفظ نمای پنل اهمیت بیشتری دارد:

اکسس کنترل تک خروجی توکار RF۱۰۱T مدل ۸۶۵

اگر نصب مستقل روی سطح مدنظر باشد، RF۱۰۱R برای همین هدف ارائه شده است.

برای بررسی دقیق تر مزایا و محدودیت های هر دو روش نصب، مقاله تخصصی نوین کیا تک را مطالعه کنید:

اکسس کنترل آسانسور توکار یا روکار؛ کدام برای ساختمان شما مناسب تر است؟

۸۷۱ یا ۸۷۲؟ ارتقا در آینده یا امکانات پیشرفته از روز اول؟

این دو محصول هر دو روکار، ۱۲۵kHz، ۱۰۰۰ تگی، دارای خروجی MOSFET و ۵ سال گارانتی هستند؛ اما سطح امکانات مدیریتی آنها متفاوت است.

اگر امروز فقط کنترل تردد ساده لازم است ولی قابلیت ارتقا برای آینده اهمیت دارد، RF۱۰۱R قابل بررسی است.

اما اگر از همین امروز حذف تگ غایب و مدیریت پیشرفته کاربران ضروری است:

مدل ۸۷۲ را بررسی کنید

اگر تگ کاربر گم شود چه می شود؟

RF۱۰۱R در نسخه پایه یک سیستم کنترل تردد ساده است.

اگر تگ موردنظر در اختیار مدیریت باشد، می توان آن را در فرآیند معمول مدیریت کرد.

اما اگر احتمال دارد تگ گم شود یا کاربر آن را تحویل ندهد و مدیریت بخواهد بدون داشتن خود تگ دسترسی را حذف کند، نسخه ۸۷۲ برای این سناریو امکانات آماده بیشتری دارد.

اگر هدف اصلی مدیریت حق شارژ ساختمان است

در ساختمان هایی که مطابق مقررات، مصوبات و سیاست داخلی خود امکان محدود کردن دسترسی کاربران مشخص را دارند، باید قبل از خرید به یک سؤال عملی پاسخ داد:

اگر کاربر تگ را تحویل ندهد، آیا مدیریت همچنان باید بتواند دسترسی او را حذف کند؟

اگر این قابلیت از همان ابتدا ضروری است، مدل ۸۷۲ یا نسخه توکار ۸۶۶ برای این سناریو امکانات مدیریتی بیشتری دارند.

اگر فعلاً کنترل ساده کافی است اما احتمال ارتقای سیستم در آینده وجود دارد، RF۱۰۱R مسیر توسعه را باز نگه می دارد.

یک نکته مهم درباره نصب روکار در پروژه های حساس

نصب روکار معمولاً اجرای ساده تر و دسترسی فنی آسان تری دارد، اما دستگاه نیز روی سطح و در دسترس تر است.

اگر پروژه برای مدیریت شارژ اجرا می شود و احتمال دستکاری عمدی دستگاه پس از محدود شدن دسترسی وجود دارد، نسخه توکار را نیز بررسی کنید:

اکسس کنترل تک خروجی توکار مدل ۸۶۶ با حذف تگ بدون حضور فیزیکی

در نسخه توکار، بخش اصلی الکترونیکی پشت پنل قرار می گیرد و دسترسی مستقیم کاربران به آن کاهش پیدا می کند.

اگر گزارش تردد و اپلیکیشن Android لازم دارید

RF۱۰۱R گزارش نرم افزاری یا اپلیکیشن Android ندارد.

اگر مدیریت می خواهد علاوه بر کنترل تردد، کاربران را با نام مدیریت کند و زمان استفاده آنها را نیز مشاهده نماید، مدل TA۵۰۱ برای این نیاز طراحی شده است:

اکسس کنترل تک خروجی TA۵۰۱ با اپلیکیشن Android و گزارش تردد

اگر MIFARE ۱۳.۵۶MHz و پلتفرم متفاوت می خواهید

در همین دسته یک مدل تک خروجی مبتنی بر کارت و تگ MIFARE فرکانس ۱۳.۵۶MHz نیز وجود دارد:

اکسس کنترل کارتی تک خروجی مدل ۱۰۳۴ با MIFARE ۱۳.۵۶MHz

این مدل متعلق به خانواده دیگری با معماری توسعه پذیرتر است و می تواند برای پروژه هایی با نیازهای متفاوت بررسی شود.

اگر هر واحد باید فقط طبقه خودش را داشته باشد، تک خروجی کافی نیست

RF۱۰۱R یک اکسس کنترل تک خروجی است.

اگر هدف فقط این باشد که کاربران مجاز بتوانند آسانسور را فعال کنند، این ساختار کافی است.

اما اگر نیاز پروژه این باشد که:

• واحد طبقه ۲ فقط توقف ۲ را داشته باشد،
• واحد طبقه ۷ فقط طبقه ۷ و پارکینگ خودش را انتخاب کند،
• بام فقط برای مدیر و تأسیسات آزاد باشد،
• توقف ها مستقل از یکدیگر کنترل شوند،

باید سیستم چندخروجی انتخاب شود.

برای آشنایی بیشتر با تفاوت سیستم تک خروجی و چندخروجی:

اکسس کنترل چندخروجی آسانسور چیست و چه زمانی به آن نیاز داریم؟

اگر حداکثر ۸ مسیر مستقل دارید

برای پروژه ای که چند توقف باید مستقل از یکدیگر کنترل شوند، مدل ۸ خروجی قابل بررسی است:

اکسس کنترل کارتی ۸ خروجی توکار RF۸۰۱T مدل ۸۶۷

در این نوع سیستم می توان تعیین کرد هر کاربر به کدام خروجی ها یا توقف ها اجازه دسترسی داشته باشد.

انتخاب اکسس کنترل در ساختمان چندواحدی

تعداد واحدها به تنهایی تعیین نمی کند که سیستم تک خروجی کافی است یا خیر.

باید مشخص شود همه کاربران فقط به یک مسیر مشترک دسترسی دارند یا هر واحد باید مجوز مستقل برای توقف خاص خود داشته باشد.

برای بررسی سناریوهای واقعی ساختمان های چندواحدی:

راهنمای انتخاب اکسس کنترل آسانسور برای ساختمان چندواحدی

راهنمای سیم کشی اکسس کنترل آسانسور

RF۱۰۱R دارای خروجی MOSFET با سیگنال GND است و اتصال آن باید متناسب با مدار واقعی پروژه انجام شود.

برای آشنایی بیشتر با اصول اجرایی:

راهنمای سیم کشی اکسس کنترل آسانسور

مشخصات فنی RF۱۰۱R مدل ۸۷۱

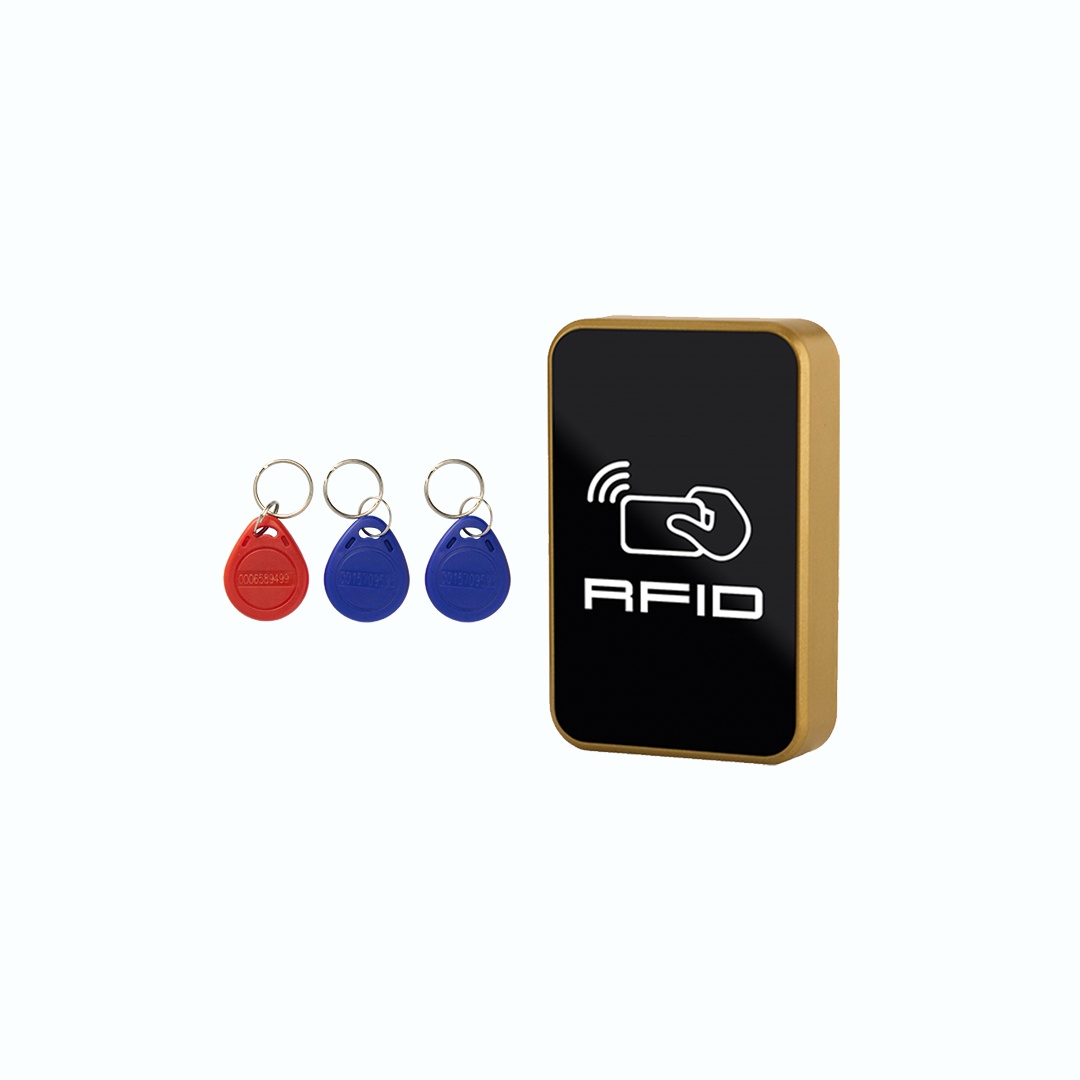

اقلام همراه RF۱۰۱R

• اکسس کنترل تک خروجی روکار RF۱۰۱R
• ۱ عدد تگ Master یا تنظیمات
• ۲ عدد تگ تردد

سؤالات متداول

RF۱۰۱R چند تگ را پشتیبانی می کند؟

تا ۱۰۰۰ کارت یا تگ RFID قابل تعریف است.

فرکانس کارت و تگ دستگاه چیست؟

۱۲۵kHz.

RF۱۰۱R چند خروجی دارد؟

یک خروجی دارد.

خروجی RF۱۰۱R رله ای است؟

خیر. این دستگاه دارای خروجی MOSFET است.

خروجی چه سیگنالی ایجاد می کند؟

هنگام فعال شدن، خروجی GND را در اختیار مدار مربوطه قرار می دهد.

زمان خروجی چقدر است؟

۶ ثانیه.

ابعاد قاب چقدر است؟

حدود ۱۱.۵ × ۷.۵ سانتی متر با ضخامت تقریبی ۲.۲ سانتی متر.

در چه رنگ هایی عرضه می شود؟

طلایی، نقره ای یا مشکی.

علامت کارت روی نمای دستگاه چه کاربردی دارد؟

نوع عملکرد دستگاه و محل صحیح نزدیک کردن کارت یا تگ را برای کاربر مشخص می کند.

نسخه توکار این محصول چیست؟

RF۱۰۱T مدل ۸۶۵.

چند تگ همراه RF۱۰۱R ارائه می شود؟

یک تگ Master و دو تگ تردد.

گارانتی دستگاه چند سال است؟

۵ سال.

آیا قابلیت ارتقا دارد؟

بله. این مدل قابلیت ارتقا برای ساختار مدیریتی پیشرفته تر و اکسس کنترل شارژی را دارد.

اگر از ابتدا حذف تگ بدون حضور فیزیکی آن را بخواهیم چه مدلی مناسب تر است؟

مدل ۸۷۲ این قابلیت را به صورت آماده همراه با ریموت IR و تگ Delete Copy ارائه می کند.

اگر احتمال دستکاری دستگاه وجود داشته باشد چه کنیم؟

برای پروژه هایی که مخفی بودن بخش الکترونیکی اهمیت دارد، نسخه های توکار مانند ۸۶۵ یا مدل پیشرفته تر ۸۶۶ قابل بررسی هستند.

آیا RF۱۰۱R گزارش تردد دارد؟

خیر. برای اپلیکیشن Android و گزارش تردد، TA۵۰۱ مدل ۸۹۱ را بررسی کنید.

آیا برای هر طبقه خروجی مستقل دارد؟

خیر. این دستگاه تک خروجی است.

اگر هر واحد فقط طبقه خودش را داشته باشد چه مدلی نیاز است؟

باید از اکسس کنترل چندخروجی استفاده شود. برای پروژه های تا ۸ مسیر مستقل، مدل ۸۶۷ قابل بررسی است.

مطالعه بیشتر در نوین کیا تک

برای انتخاب دقیق تر ساختار اکسس کنترل و نحوه نصب می توانید این مطالب تخصصی را نیز مطالعه کنید:

• اکسس کنترل آسانسور توکار یا روکار؛ کدام مناسب تر است؟
• راهنمای سیم کشی اکسس کنترل آسانسور
• اکسس کنترل چندخروجی آسانسور و کنترل مستقل طبقات
• راهنمای انتخاب اکسس کنترل آسانسور برای ساختمان چندواحدی

مشاهده سایر اکسس کنترل های کارتی تک خروجی

برای مقایسه RF۱۰۱R با مدل های اقتصادی، توکار، دارای حذف تگ بدون حضور فیزیکی و نسخه اندرویدی:

مشاهده تمام اکسس کنترل های کارتی تک خروجی آسانسور

جمع بندی؛ وقتی نصب روکار می خواهید اما محصول پایه کافی نیست

اکسس کنترل تک خروجی روکار آسانسور RF۱۰۱R مدل ۸۷۱ برای پروژه ای مناسب است که نصب روکار می خواهد اما در عین حال ظرفیت بیشتر، خروجی MOSFET، گارانتی طولانی تر و امکان توسعه آینده نیز اهمیت دارد.

این محصول دارای ظرفیت ۱۰۰۰ کارت و تگ RFID فرکانس ۱۲۵kHz، خروجی MOSFET با سیگنال GND، زمان خروجی ۶ ثانیه، قاب روکار ۱۱.۵ × ۷.۵ سانتی متر با ضخامت حدود ۲.۲ سانتی متر، رنگ های طلایی، نقره ای و مشکی، علامت مشخص محل کارت، یک تگ Master، دو تگ تردد و ۵ سال گارانتی است.

اگر پایین ترین قیمت اولیه اهمیت دارد، RF۱۰۰R مدل ۸۶۹ را بررسی کنید؛ اگر همین مشخصات را به صورت توکار می خواهید، RF۱۰۱T مدل ۸۶۵ مناسب است؛ اگر حذف تگ گمشده بدون حضور فیزیکی آن را از همان ابتدا نیاز دارید، مدل ۸۷۲ را مقایسه کنید؛ و اگر اپلیکیشن Android و گزارش تردد اولویت دارد، TA۵۰۱ برای آن سناریو طراحی شده است.
