اکسس کنترل (محدودکننده تردد) تگی جاسوئیچی و کارتی و رمزی تک خروجی روکار آسانسور - AC۱۰۱R

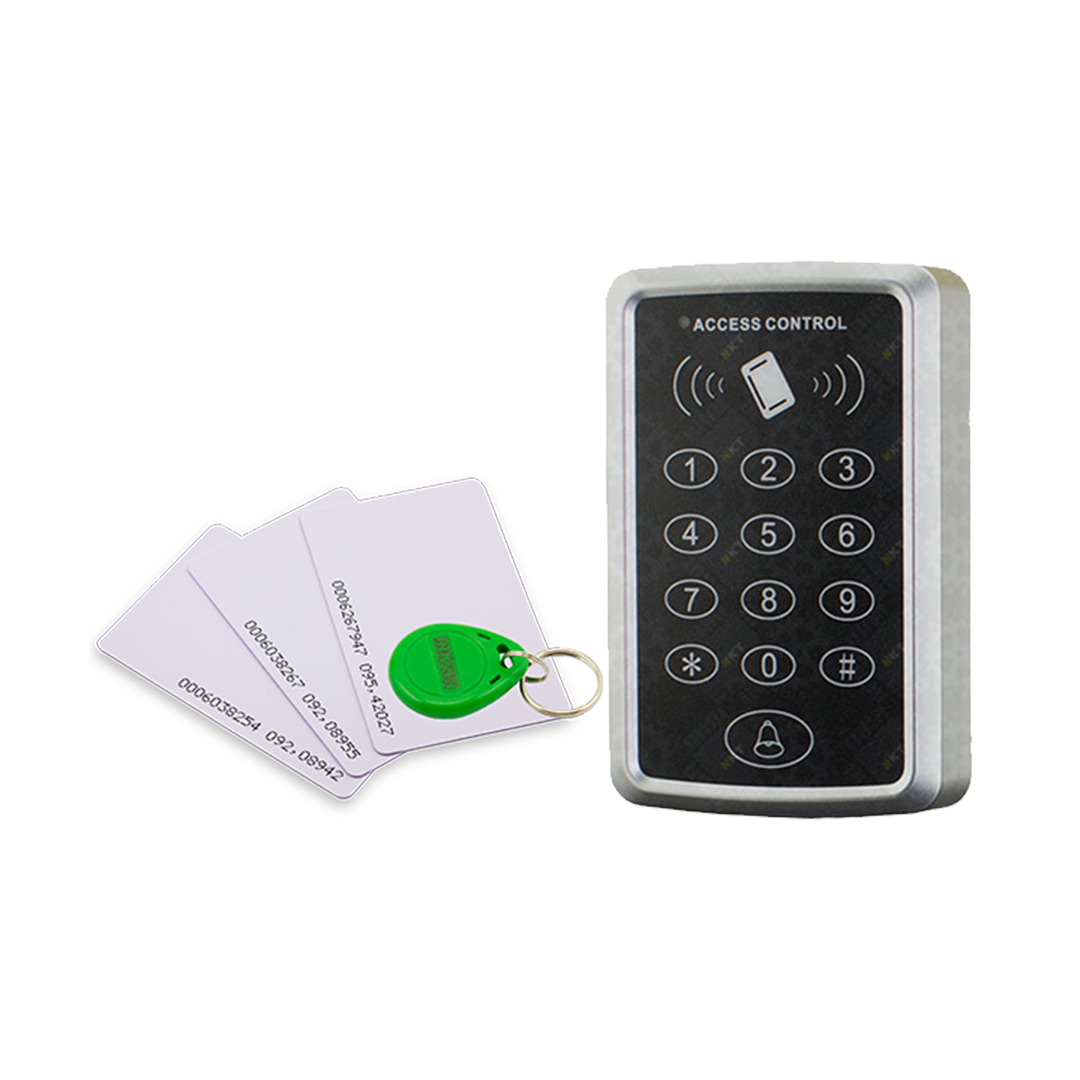

اکسس کنترل کارتی و رمزی تک خروجی روکار آسانسور AC۱۰۱R مدل ۸۷۹

اکسس کنترل کارتی رمزی تک خروجی روکار آسانسور AC۱۰۱R مدل ۸۷۹ یک محدودکننده تردد برای پروژه هایی است که می خواهند استفاده از آسانسور را با کارت یا تگ RFID و رمز عبور کنترل کنند و تنها به یک مسیر کنترلی مشترک نیاز دارند.

این دستگاه دارای کیپد فشاری یا غیرتاچ، کارتخوان RFID، ظرفیت تعریف تا ۱۰۰۰ کاربر و یک خروجی رله ای با کنتاکت های NO، COM و NC است.

یکی از قابلیت های کاربردی AC۱۰۱R، امکان مدیریت و حذف کاربران از طریق User ID یا شماره کارت است؛ بنابراین در صورتی که کارت یا تگ یک کاربر گم شده باشد، در صورت در اختیار داشتن اطلاعات مربوط به آن کاربر، برای حذف دسترسی الزاماً نیازی به داشتن خود کارت گمشده نیست.

مدل ۸۷۹ به صورت روکار نصب می شود و برای پروژه هایی مناسب است که یک اکسس کنترل مستقل و آماده نصب روی پنل کابین، پنل طبقه یا محل مناسب دیگری نیاز دارند.

برگ برنده AC۱۰۱R مدل ۸۷۹ چیست؟

۸۷۹ یک اکسس کنترل پیچیده و سفارشی نیست؛ مزیت اصلی آن ارائه مجموعه ای از امکانات کاربردی در یک دستگاه روکار و آماده استفاده است:

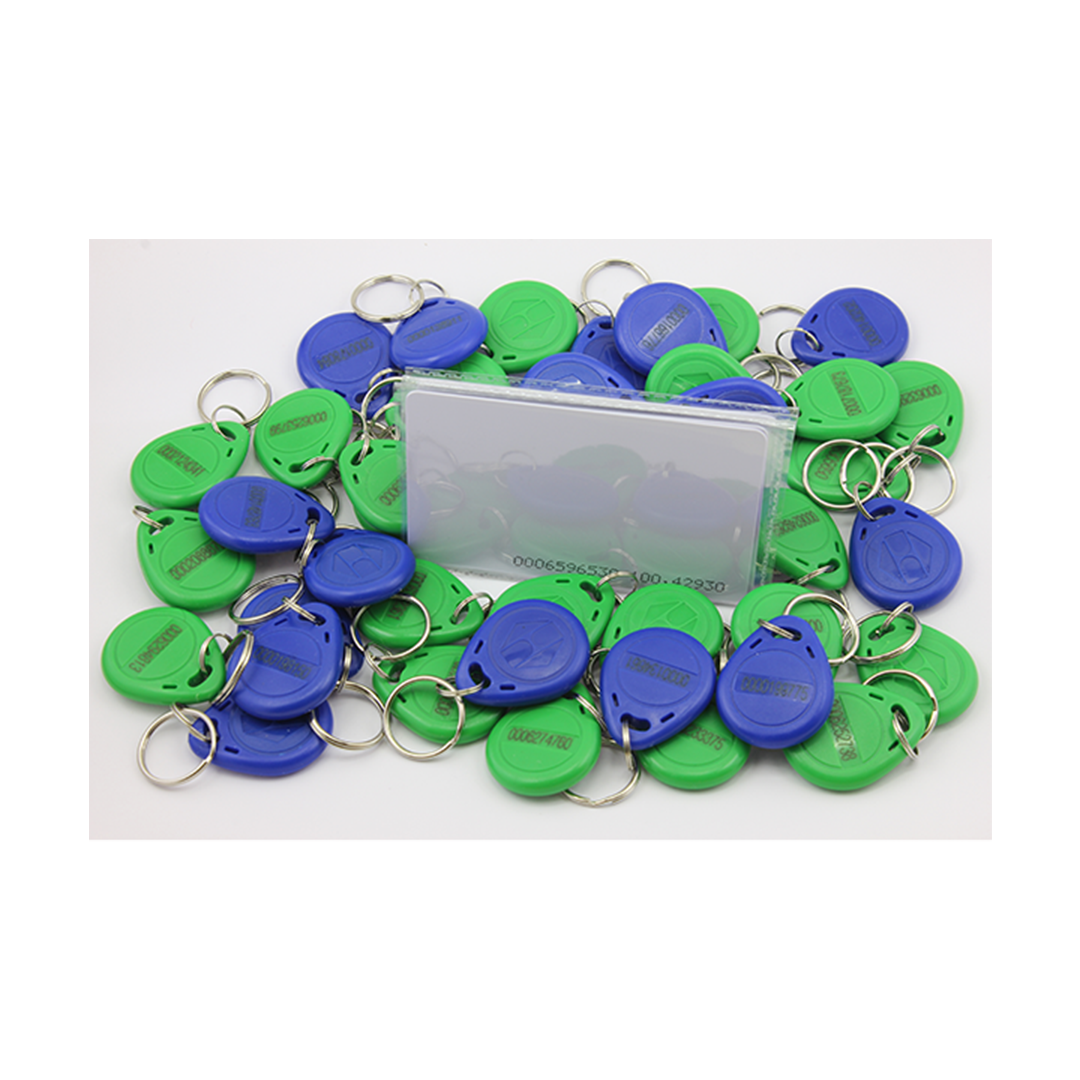

• کارت و تگ RFID
• رمز عبور
• کیپد فشاری و غیرتاچ
• ظرفیت تا ۱۰۰۰ کاربر
• یک خروجی رله ای
• مدیریت کاربران با User ID
• امکان حذف کاربر بدون در اختیار داشتن خود کارت، در صورت داشتن User ID یا شماره کارت
• چند حالت مختلف احراز هویت
• زمان خروجی قابل تنظیم
• نصب روکار

اگر پروژه به همین امکانات استاندارد نیاز دارد و نیازی به گزارش گیری، ریموت مهمان، اثر انگشت یا کنترل مستقل طبقات ندارد، AC۱۰۱R می تواند راهکار ساده و مناسبی باشد.

۸۷۹ در آسانسور چگونه استفاده می شود؟

تک خروجی بودن دستگاه به معنی محدود بودن کاربرد آن به یک کلید نیست. بسته به نحوه سیم کشی، می توان خروجی دستگاه را برای کنترل یک فرمان یا یک مسیر مشترک شامل گروهی از شستی ها به کار برد.

سناریوی اول؛ آزاد کردن شستی های کابین پس از کارت یا رمز

یکی از کاربردهای اصلی ۸۷۹ نصب روی پنل کابین آسانسور است.

در این حالت کاربر ابتدا تگ یا کارت معتبر خود را مقابل دستگاه قرار می دهد یا رمز صحیح را وارد می کند. پس از تأیید، رله خروجی برای مدت تعیین شده فعال می شود و کاربر فرصت دارد شستی مقصد خود را فشار دهد.

بسته به طراحی مدار پروژه، می توان یک شستی یا گروهی از شستی های کابین را از طریق همین خروجی مشترک آزاد کرد.

نکته مهم: همه کاربران مجاز در نهایت همان خروجی مشترک را فعال می کنند. بنابراین AC۱۰۱R برای اختصاص دادن یک طبقه متفاوت به هر کارت طراحی نشده است.

سناریوی دوم؛ کنترل کلید احضار در طبقه

۸۷۹ را می توان در کنار پنل شستی طبقه نصب و خروجی آن را در مسیر کلید احضار قرار داد.

در این روش ابتدا کارت یا رمز کاربر تأیید می شود و سپس در مدت فعال بودن رله، کاربر می تواند کلید احضار را فشار دهد.

این روش برای طبقات یا بخش هایی مناسب است که مدیریت ساختمان نمی خواهد هر فردی بدون احراز هویت امکان احضار آسانسور را داشته باشد.

سناریوی سوم؛ احضار مستقیم آسانسور با کارت یا رمز

در برخی پروژه ها و در صورت سازگار بودن مدار فرمان، می توان خروجی رله دستگاه را به گونه ای متصل کرد که پس از تأیید کارت یا رمز، فرمان احضار نیز صادر شود.

در این حالت خود اکسس کنترل می تواند جایگزین کلید احضار شود.

اجرای این روش به ساختار مدار فرمان آسانسور بستگی دارد و باید توسط سرویسکار آشنا با مدار آسانسور انجام شود.

برای آشنایی بیشتر با روش های اتصال اکسس کنترل به مدار آسانسور می توانید مقاله سیم کشی اکسس کنترل آسانسور را مطالعه کنید.

سناریوی واقعی؛ ساختمان مسکونی با یک مسیر مشترک

فرض کنید مدیر یک ساختمان مسکونی می خواهد فقط ساکنان مجاز بتوانند از مجموعه ای از شستی های کابین استفاده کنند، اما نیازی ندارد که کارت هر واحد فقط طبقه همان واحد را فعال کند.

در این پروژه AC۱۰۱R می تواند مسیر مشترک شستی ها را کنترل کند.

ساکن کارت خود را ارائه می کند یا رمز معتبر را وارد می نماید، رله برای مدت تعیین شده فعال می شود و کاربر مقصد موردنظر خود را انتخاب می کند.

برای چنین سناریویی، استفاده از سیستم چندخروجی ضرورت ندارد و یک اکسس کنترل تک خروجی می تواند نیاز پروژه را با سخت افزار ساده تری برطرف کند.

سناریوی مجتمع دارای چند آسانسور

در بعضی مجتمع ها ممکن است مدیریت بخواهد استفاده از یکی از آسانسورها فقط در اختیار ساکنان یا کاربران مجاز باشد و آسانسور دیگری برای مراجعه کنندگان، پیک ها یا استفاده عمومی آزاد باقی بماند.

در چنین پروژه ای می توان بسته به طراحی سیستم، دسترسی به آسانسور مشخصی را با AC۱۰۱R کنترل کرد.

این ساختار می تواند به مدیریت بهتر ترافیک آسانسورها و تفکیک استفاده ساکنان از مراجعه کنندگان کمک کند.

کارت، تگ و رمز؛ چند روش برای احراز هویت

AC۱۰۱R فقط یک کارتخوان ساده نیست و امکان استفاده از رمز نیز دارد.

طبق تنظیمات دستگاه می توان یکی از حالت های زیر را انتخاب کرد:

• فقط کارت: فعال شدن خروجی تنها با کارت یا تگ معتبر
• کارت یا رمز: کاربر می تواند از کارت یا PIN معتبر استفاده کند
• کارت + PIN: برای فعال شدن خروجی هم کارت معتبر و هم رمز لازم است

بنابراین می توان بین راحتی استفاده روزمره و احراز هویت سخت گیرانه تر، حالت مناسب پروژه را انتخاب کرد.

حالت کارت + رمز چه مزیتی دارد؟

در حالت Card + PIN، داشتن کارت به تنهایی برای فعال کردن خروجی کافی نیست.

کاربر ابتدا کارت معتبر را ارائه می کند و سپس PIN را وارد می نماید.

به این ترتیب اگر کارت یک کاربر گم شود یا موقتاً در اختیار شخص دیگری قرار گیرد، فردی که PIN صحیح را نمی داند نمی تواند صرفاً با کارت خروجی را فعال کند.

رمز عمومی و رمز اختصاصی کاربر

دستگاه امکان استفاده از رمز را در چند ساختار مدیریتی فراهم می کند.

می توان یک Common PIN برای استفاده مشترک تعریف کرد یا برای کاربران، PIN اختصاصی در نظر گرفت.

رمزها در این سیستم می توانند بین ۳ تا ۶ رقم باشند.

در شرایط پشتیبانی شده توسط دستگاه، کاربر نیز می تواند PIN خود را طبق فرآیند تعریف شده تغییر دهد.

ظرفیت تا ۱۰۰۰ کاربر

ظرفیت AC۱۰۱R برابر ۱۰۰۰ کاربر است.

این ظرفیت برای بسیاری از ساختمان های مسکونی، اداری و تجاری کافی است و اجازه می دهد کاربران متعدد با کارت، تگ یا PIN در سیستم تعریف شوند.

باید توجه داشت که ظرفیت کاربر با تعداد خروجی متفاوت است؛ دستگاه با وجود امکان ثبت کاربران متعدد همچنان فقط یک خروجی رله ای دارد.

User ID؛ مدیریت منظم تر کاربران

برای مدیریت کاربران، دستگاه از User ID چهاررقمی استفاده می کند.

User ID در محدوده ۰۰۰۱ تا ۹۹۹۹ قرار می گیرد، اما این بازه شناسه به معنی ظرفیت ۹۹۹۹ کاربر نیست؛ ظرفیت واقعی دستگاه همان ۱۰۰۰ کاربر است.

ثبت User ID کاربران هنگام راه اندازی دستگاه اهمیت زیادی دارد، زیرا در آینده می توان از آن برای مدیریت یا حذف دسترسی کاربر استفاده کرد.

کارت گم شده است؟ لزوماً به خود کارت نیاز ندارید

یکی از مزیت های مهم ۸۷۹ نسبت به اکسس کنترل هایی که حذف کاربر در آنها وابسته به حضور خود کارت است، امکان حذف کاربر با استفاده از اطلاعات ثبت شده در سیستم است.

در صورت در اختیار داشتن User ID یا شماره کارت، مدیر یا نصاب می تواند دسترسی کاربر را بدون ارائه فیزیکی کارت حذف کند.

این قابلیت در شرایطی مانند موارد زیر بسیار کاربردی است:

• گم شدن کارت یا جاسوئیچی
• تخلیه واحد توسط مستأجر
• پایان همکاری یک کارمند یا نیروی خدماتی
• پس نگرفتن کارت از کاربر قبلی

شماره کارت نیز طبق ساختار دستگاه می تواند به صورت ۸ یا ۱۰ رقمی مورد استفاده قرار گیرد.

مدیریت دسترسی بدون پاک کردن کل سیستم

برای حذف یک کاربر لازم نیست حافظه تمام کاربران پاک شود.

می توان کاربر مشخص را بر اساس کارت، User ID یا شماره کارت از سیستم حذف کرد و سایر کاربران بدون تغییر باقی بمانند.

این موضوع به ویژه در ساختمان هایی که کاربران آنها در طول زمان تغییر می کنند، مدیریت سیستم را ساده تر می کند.

کاربرد در مدیریت دسترسی واحدهای بدهکار

در ساختمان هایی که مطابق مقررات، مصوبات و سیاست داخلی خود امکان اعمال محدودیت دسترسی دارند، مدیر می تواند دسترسی کاربران مشخص را از سیستم حذف یا مدیریت کند.

این قابلیت ممکن است در فرآیند مدیریت هزینه های تعمیرات و نگهداری یا شارژ ساختمان مورد استفاده قرار گیرد.

AC۱۰۱R سیستم حسابداری شارژ نیست و بدهی افراد را محاسبه نمی کند؛ تصمیم مربوط به فعال یا غیرفعال کردن دسترسی توسط مدیریت ساختمان انجام می شود.

کیپد فشاری؛ تفاوت اصلی ۸۷۹ با مدل های تاچ

صفحه کلید AC۱۰۱R از نوع فشاری و غیرتاچ است.

برای کاربری که بازخورد فیزیکی کلید هنگام وارد کردن رمز را ترجیح می دهد، این ساختار می تواند تجربه کاربری مناسبی ایجاد کند.

اگر صفحه کلید لمسی یکی از اولویت های پروژه باشد، مدل های دیگری نیز در رادنیکس شاپ قابل بررسی هستند.

در اولویت محصولات کامل تر این گروه می توانید مدل ۱۰۷۷ روکار تاچ را بررسی کنید و اگر نصب پشت شیشه یا پلکسی مدنظر است، مدل ۱۰۷۶ توکار تاچ نیز قابل بررسی است.

در میان مدل های وارداتی تاچ نیز AC۱۰۰۱R مدل ۸۷۸ و AC۱۰۰۲R مدل ۸۷۷ قرار دارند.

مزیت نصب روکار

۸۷۹ بدون نیاز به طراحی محل تاچ پشت شیشه یا پلکسی به صورت روکار نصب می شود.

این ویژگی برای آسانسورهایی که پنل شستی آنها قبلاً نصب شده است یا پروژه هایی که نمی خواهند پنل موجود را بازطراحی کنند، اجرای سیستم را ساده تر می کند.

برای آشنایی بیشتر با تفاوت این دو روش می توانید مقاله اکسس کنترل آسانسور توکار یا روکار؟ را مطالعه کنید.

محدودیت نصب روکار را هم در نظر بگیرید

مزیت نصب آسان روکار با یک محدودیت همراه است: دستگاه در دسترس مستقیم کاربران قرار دارد.

در پروژه هایی که احتمال ضربه، دستکاری یا خرابکاری عمدی وجود دارد، به ویژه زمانی که محدودیت دسترسی ممکن است باعث نارضایتی بعضی کاربران شود، مدل روکار انتخاب اول ما نیست.

اگر کارت و رمز همچنان موردنیاز است، مدل توکار ۱۰۷۶ می تواند به دلیل قرار گرفتن بخش اصلی دستگاه پشت شیشه یا پلکسی گزینه مناسب تری باشد.

اگر وجود کیپد الزامی نیست و هدف پروژه یک سیستم مخفی تر با مدیریت پیشرفته تر کارت است، می توانید اکسس کنترل توکار اختصاصی مدل ۸۶۶ را نیز بررسی کنید.

برای مهمان چه کنیم؟

در AC۱۰۱R می توان از رمز برای ایجاد دسترسی استفاده کرد، اما این دستگاه یک سیستم تخصصی ریموت میهمان ندارد.

دادن یک PIN به میهمان می تواند در مراجعه های محدود کاربردی باشد، اما اگر رمز برای مدت طولانی معتبر بماند یا بین افراد مختلف منتشر شود، کنترل آن دشوارتر خواهد شد.

اگر رفت وآمد میهمان بخش مهمی از نیاز ساختمان است، بهتر است راهکاری طراحی شود که دسترسی میهمان از دسترسی دائمی ساکنان جدا باشد.

ریموت مهمان؛ راهکار کامل تر برای مراجعه کننده موقت

در سیستم اختصاصی ریموت میهمان، ساکن می تواند بدون در اختیار قرار دادن رمز دائمی، برای مهمان دسترسی موقت ایجاد کند.

برای این کاربرد می توانید اکسس کنترل اختصاصی کارت + ریموت میهمان مدل ۱۰۳۳ را بررسی کنید.

توضیح کامل منطق این سیستم در مقاله ریموت میهمان آسانسور ارائه شده است.

اگر ساختمان لابی من یا نگهبان دارد

AC۱۰۱R به صورت استاندارد سیستم ریموت لابی من ندارد.

در ساختمان هایی که لابی من یا نگهبان باید بتواند پس از شناسایی مراجعه کننده، دسترسی مقصد موردنظر را کنترل کند، راهکار اختصاصی ریموت لابی من کاربردی تر است.

برای این کاربرد می توانید اکسس کنترل اختصاصی کارت + ریموت لابی من مدل ۱۰۳۲ را بررسی کنید.

اطلاعات بیشتر نیز در مقاله ریموت لابی من آسانسور در دسترس است.

اگر هر کارت باید فقط طبقه خودش را آزاد کند

AC۱۰۱R یک اکسس کنترل تک خروجی است.

اگر ساختمان نیاز دارد کارت یا کاربر هر واحد فقط یک توقف یا مجموعه توقف های مشخص را فعال کند، باید از سیستم چندخروجی استفاده شود.

برای آشنایی با تفاوت این دو ساختار می توانید مقاله اکسس کنترل چندخروجی آسانسور را مطالعه کنید.

در اولویت راهکارهای اختصاصی نوین کیا تک، اکسس کنترل کارتی ۸ خروجی مدل ۱۰۳۸ قابل بررسی است.

اگر علاوه بر چندخروجی بودن، ریموت مهمان نیاز دارید می توانید مدل ۱۰۳۷ و برای ریموت لابی من مدل ۱۰۳۶ را بررسی کنید.

اگر وجود کارت + رمز + کیپد تاچ در سیستم چندخروجی الزامی است، مدل های ۱۰۷۲ توکار و ۱۰۵۶ روکار نیز قابل بررسی هستند.

اگر امکانات بیشتری از AC۱۰۱R می خواهید

اگر امکانات AC۱۰۱R دقیقاً پاسخگوی پروژه باشد، انتخاب یک سیستم پیچیده تر ضرورتی ندارد. اما اگر از ابتدا نیازهایی مانند کنترل مستقل طبقات، ریموت مهمان، ریموت لابی من، اثر انگشت، گزارش تردد یا امکانات قابل توسعه وجود داشته باشد، بهتر است سیستم متناسب با همان نیاز انتخاب شود.

ابعاد، نصب و ظاهر AC۱۰۱R

ابعاد دستگاه برابر است با:

۱۲۰ × ۷۸ × ۲۲.۵ میلی متر

دستگاه به صورت روکار نصب می شود و در رنگ نقره ای ارائه می گردد.

صفحه کلید دستگاه از نوع فشاری است و برخلاف مدل های تاچ، برای ورود رمز باید کلیدهای فیزیکی فشار داده شوند.

زمان خروجی قابل تنظیم

زمان فعال بودن خروجی رله قابل تنظیم است.

مقدار پیش فرض دستگاه حدود ۵ ثانیه است و نصاب می تواند متناسب با نوع اتصال و کاربرد پروژه زمان مناسب را در تنظیمات دستگاه انتخاب کند.

در تنظیمات دستگاه مقدار ۰۰ نیز برای پالس کوتاه حدود ۰.۲ ثانیه در نظر گرفته شده است.

مزایا و محدودیت های AC۱۰۱R

مشخصات فنی AC۱۰۱R مدل ۸۷۹

سؤالات متداول

آیا AC۱۰۱R هم کارت و هم رمز را پشتیبانی می کند؟

بله. امکان استفاده از کارت یا تگ RFID و PIN وجود دارد و دستگاه از حالت های فقط کارت، کارت یا رمز و کارت + رمز پشتیبانی می کند.

ظرفیت مدل ۸۷۹ چند کاربر است؟

ظرفیت دستگاه تا ۱۰۰۰ کاربر است.

آیا صفحه کلید AC۱۰۱R لمسی است؟

خیر. صفحه کلید این مدل از نوع فشاری و غیرتاچ است. اگر صفحه کلید لمسی می خواهید، مدل های ۱۰۷۷، ۱۰۷۶، ۸۷۸ و ۸۷۷ قابل بررسی هستند.

آیا کارت گمشده را بدون داشتن خود کارت می توان حذف کرد؟

بله. در صورت در اختیار داشتن User ID یا شماره کارت ثبت شده می توان کاربر را بدون ارائه خود کارت حذف کرد.

آیا دستگاه هر کارت را فقط به طبقه خودش محدود می کند؟

خیر. AC۱۰۱R تک خروجی است و تمام کاربران مجاز همان خروجی مشترک را فعال می کنند. برای دسترسی مستقل طبقات باید از سیستم چندخروجی استفاده شود.

آیا می توان دستگاه را روی پنل کابین نصب کرد؟

بله. دستگاه می تواند برای کنترل یک کلید یا مسیر مشترک مربوط به گروهی از شستی های کابین استفاده شود.

آیا در کنار پنل طبقه نیز قابل استفاده است؟

بله. می توان آن را سری با کلید احضار یا در پروژه مناسب به عنوان بخشی از فرمان احضار استفاده کرد.

زمان فعال بودن رله قابل تنظیم است؟

بله. زمان خروجی قابل تنظیم است و مقدار پیش فرض حدود ۵ ثانیه است.

آیا ۸۷۹ ریموت مهمان دارد؟

خیر. این مدل ریموت مهمان اختصاصی ندارد. برای دسترسی موقت مهمان می توانید سیستم اختصاصی کارت + ریموت مهمان مدل ۱۰۳۳ را بررسی کنید.

برای ساختمان دارای لابی من چه سیستمی مناسب است؟

اگر مسئول لابی باید دسترسی مراجعه کنندگان را کنترل کند، سیستم کارت + ریموت لابی من مدل ۱۰۳۲ راهکار تخصصی تری است.

آیا برای مدیریت شارژ قابل استفاده است؟

در ساختمان هایی که مطابق مقررات، مصوبات و سیاست داخلی خود امکان اعمال محدودیت دسترسی دارند، مدیر می تواند دسترسی کاربر مشخص را مدیریت یا حذف کند. خود دستگاه عملیات حسابداری یا محاسبه بدهی شارژ را انجام نمی دهد.

گارانتی AC۱۰۱R چقدر است؟

این محصول وارداتی با یک سال گارانتی ارائه می شود.

مطالعه و مقایسه بیشتر

• اکسس کنترل آسانسور توکار یا روکار؟
• نحوه سیم کشی اکسس کنترل آسانسور
• انتخاب اکسس کنترل برای ساختمان چندواحدی
• اکسس کنترل چندخروجی آسانسور
• ریموت میهمان آسانسور
• ریموت لابی من آسانسور

برای مشاهده سایر مدل های این گروه می توانید وارد دسته اکسس کنترل کارتی رمزی تک خروجی آسانسور شوید.

جمع بندی؛ AC۱۰۱R مدل ۸۷۹ برای چه کسی مناسب است؟

AC۱۰۱R مدل ۸۷۹ برای پروژه ای مناسب است که به یک اکسس کنترل روکار، کارتی و رمزی با کیپد فشاری و یک خروجی مشترک نیاز دارد.

ظرفیت ۱۰۰۰ کاربر، حالت های مختلف کارت و PIN، امکان مدیریت کاربران با User ID، حذف کاربر بدون داشتن خود کارت در صورت وجود اطلاعات ثبت شده، رله داخلی و نصب روکار، این مدل را برای بسیاری از پروژه های استاندارد کنترل تردد آسانسور کاربردی می کند.

اگر هدف پروژه فقط کنترل یک مسیر مشترک با کارت و رمز باشد، AC۱۰۱R می تواند نیاز را با ساختاری ساده برطرف کند. اگر پروژه به کنترل مستقل طبقات، ریموت مهمان، ریموت لابی من، اثر انگشت، گزارش تردد یا امکانات قابل توسعه نیاز دارد، بهتر است قبل از خرید راهکارهای اختصاصی نوین کیا تک نیز بررسی شوند.

همچنین اگر نصب روکار و در دسترس بودن دستگاه برای پروژه مناسب نیست، می توانید سیستم های توکار و مخفی تر را انتخاب کنید تا نوع اکسس کنترل با شرایط واقعی ساختمان هماهنگ باشد.
