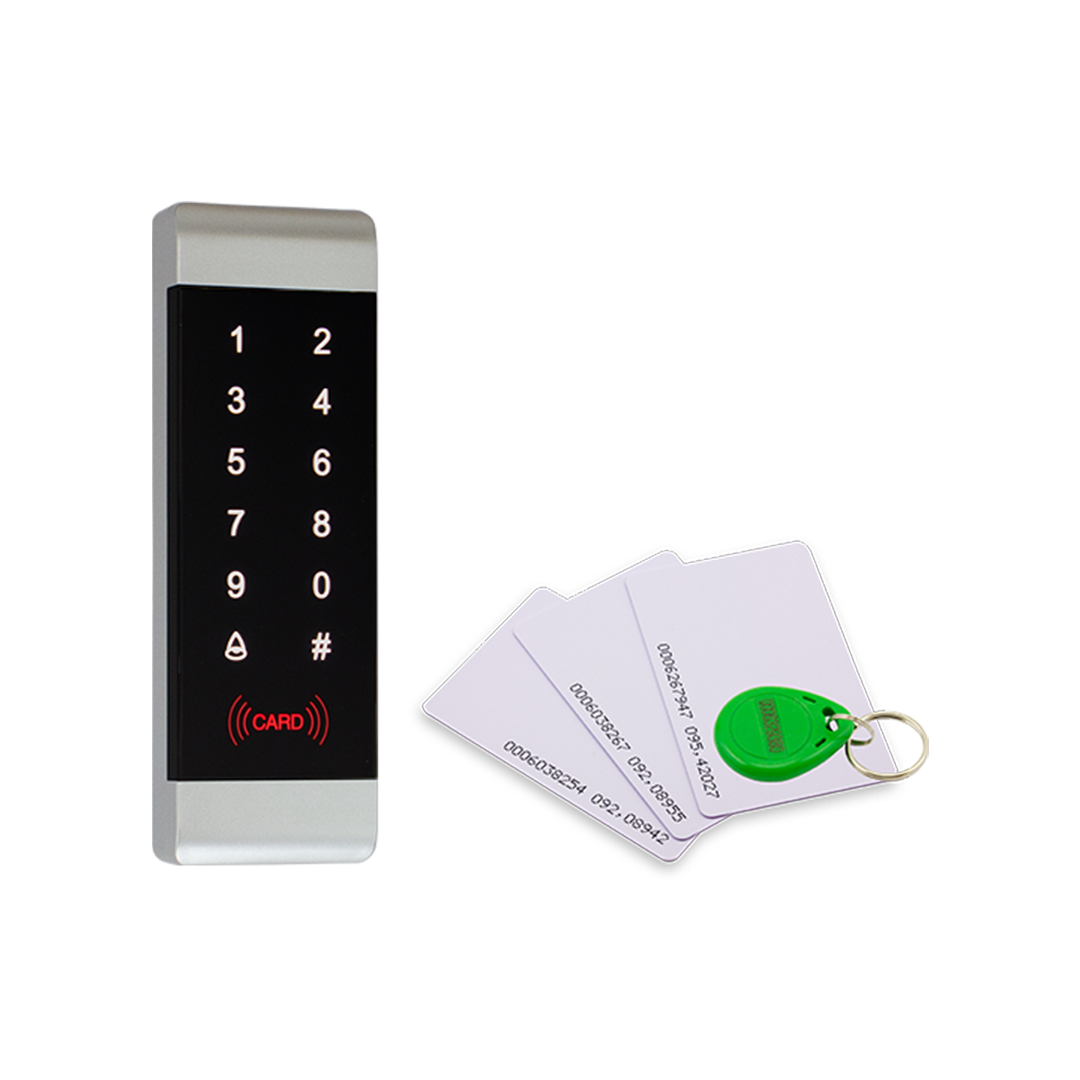

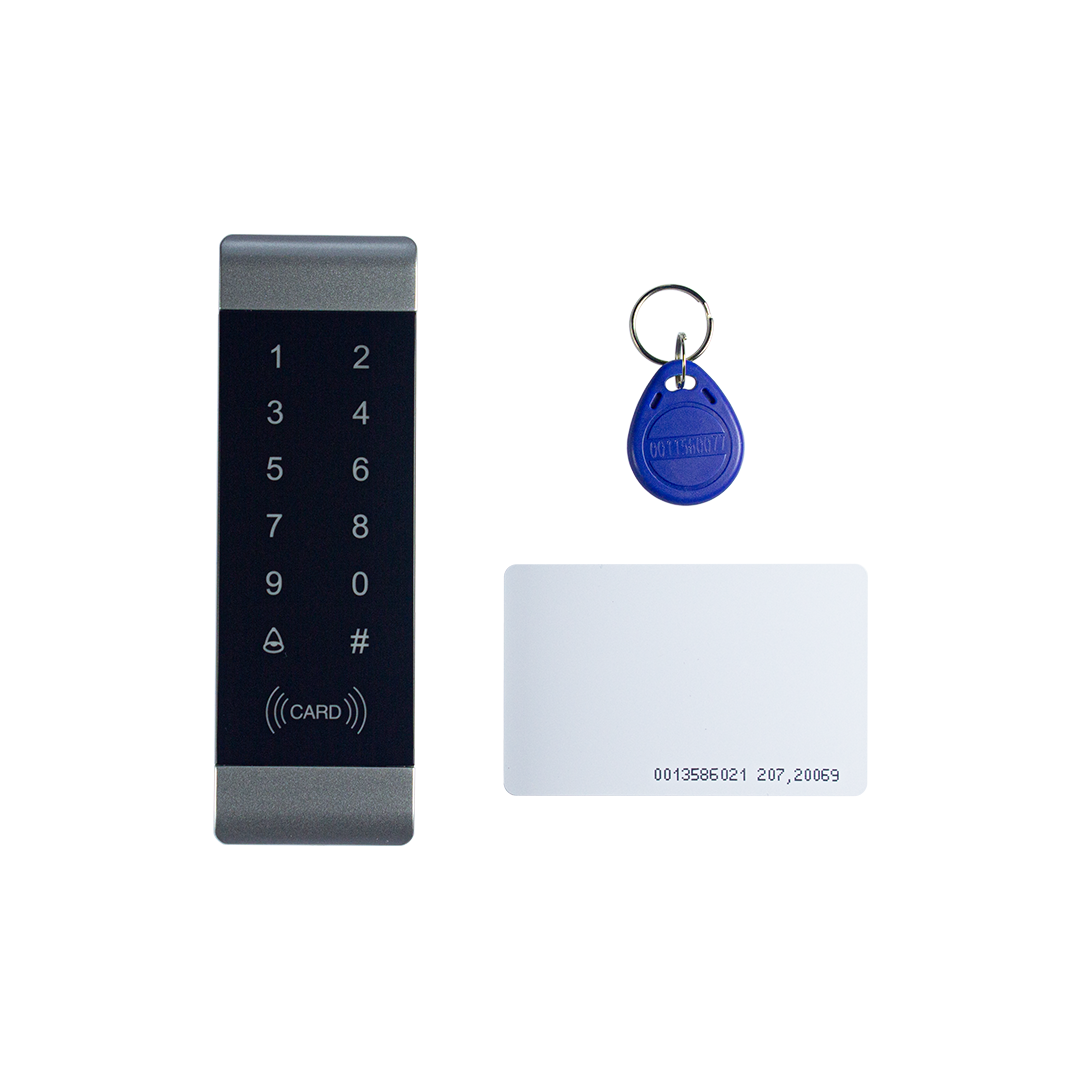

اکسس کنترل کارتی و رمزی تک خروجی روکار تاچ آسانسور AC۱۰۰۳R مدل ۸۸۰

اکسس کنترل کارتی رمزی تک خروجی روکار تاچ آسانسور AC۱۰۰۳R مدل ۸۸۰ یک سیستم کنترل دسترسی با ظرفیت بالا برای پروژه هایی است که می خواهند کاربران آسانسور را با کارت یا تگ RFID و رمز عبور مدیریت کنند و تنها به یک مسیر کنترلی مشترک نیاز دارند.

یکی از مهم ترین تفاوت های این مدل با بسیاری از اکسس کنترل های تک خروجی مشابه، ظرفیت تعریف تا ۴۰۰۰ کاربر است؛ بنابراین در پروژه هایی که تعداد کاربران زیاد است اما همچنان تنها یک فرمان یا مسیر مشترک باید کنترل شود، AC۱۰۰۳R می تواند گزینه قابل توجهی باشد.

دستگاه دارای صفحه کلید لمسی، بدنه باریک و روکار و یک خروجی الکترونیکی MOSFET است. در نسخه استاندارد خروجی دستگاه رله مکانیکی ندارد و فرمان از طریق سوئیچ GND در پایه LOCK- ایجاد می شود.

در صورت نیاز سرویسکار به کنتاکت رله، امکان سفارش دستگاه مجهز به رله خروجی نیز وجود دارد تا اتصال آن به مدارهای مختلف آسانسور ساده تر شود.

برگ برنده AC۱۰۰۳R؛ ظرفیت ۴۰۰۰ کاربر

در ساختمان های کوچک شاید ظرفیت چندصد کاربر کافی باشد، اما در برج های بزرگ، مجتمع های اداری، پروژه های تجاری یا ساختمان هایی که تعداد کارت ها و کاربران زیاد است، ظرفیت حافظه اهمیت بیشتری پیدا می کند.

AC۱۰۰۳R امکان تعریف تا ۴۰۰۰ کاربر را فراهم می کند و از این نظر ظرفیت بیشتری نسبت به مدل های ۸۷۷، ۸۷۸ و ۸۷۹ این گروه دارد.

البته باید توجه داشت که تعداد کاربران با تعداد خروجی متفاوت است. دستگاه می تواند هزاران کاربر را شناسایی کند، ولی همچنان یک خروجی کنترلی دارد.

۸۸۰ برای چه پروژه ای انتخاب مناسبی است؟

AC۱۰۰۳R برای پروژه ای مناسب است که تعداد کاربران زیاد است ولی قرار نیست برای هر طبقه یک خروجی مستقل وجود داشته باشد.

برای مثال ممکن است یک برج یا مجموعه اداری بخواهد هزاران کارت برای ساکنان یا کارکنان تعریف کند، اما تمام کاربران مجاز پس از تأیید فقط یک مسیر مشترک در آسانسور را آزاد کنند.

در چنین شرایطی، ظرفیت ۴۰۰۰ کاربر بدون نیاز به سیستم چندخروجی می تواند مزیت مهمی باشد.

سه سناریوی کاربردی AC۱۰۰۳R در آسانسور

۱- آزادسازی شستی های کابین پس از کارت یا رمز

یکی از کاربردهای اصلی ۸۸۰ نصب روی پنل کابین آسانسور است.

کاربر ابتدا کارت یا تگ معتبر خود را ارائه می کند یا PIN صحیح را از طریق صفحه کلید لمسی وارد می نماید. پس از تأیید، خروجی دستگاه برای مدت تعیین شده فعال می شود و کاربر فرصت دارد شستی مقصد را فشار دهد.

بسته به سیم کشی پروژه، می توان یک شستی یا گروهی از شستی ها را به صورت مشترک از طریق خروجی دستگاه کنترل کرد.

نکته مهم: همه کاربران مجاز همان خروجی مشترک را فعال می کنند. بنابراین ۸۸۰ برای اختصاص یک طبقه متفاوت به هر کارت طراحی نشده است.

۲- کنترل کلید احضار در طبقه

دستگاه را می توان در کنار پنل طبقه نصب کرد تا استفاده از کلید احضار فقط پس از تأیید کارت یا رمز امکان پذیر باشد.

در این حالت کاربر ابتدا احراز هویت می شود و سپس در مدت فعال بودن خروجی، کلید احضار را فشار می دهد.

۳- استفاده برای ایجاد فرمان احضار

در پروژه هایی که مدار فرمان آسانسور اجازه می دهد، خروجی اکسس کنترل می تواند برای ایجاد فرمان احضار نیز مورد استفاده قرار گیرد.

در این حالت، تأیید کارت یا رمز می تواند مستقیماً فرمان موردنیاز را ایجاد کند.

نحوه اتصال باید متناسب با مدار فرمان و نوع خروجی دستگاه توسط سرویسکار آشنا با تجهیزات آسانسور اجرا شود.

برای آشنایی بیشتر با روش های اتصال می توانید مقاله سیم کشی اکسس کنترل آسانسور را مطالعه کنید.

سناریوی واقعی؛ مجتمع بزرگ با تعداد زیاد کاربر

فرض کنید یک مجتمع اداری یا مسکونی دارای تعداد زیادی ساکن، کارمند یا کاربر مجاز است، ولی مدیریت فقط می خواهد استفاده از یک آسانسور یا یک مسیر مشترک را محدود کند.

در چنین پروژه ای نیازی نیست صرفاً به دلیل زیاد بودن تعداد کاربران، سیستم چندخروجی انتخاب شود.

AC۱۰۰۳R می تواند تا ۴۰۰۰ کاربر را در حافظه نگهداری کند و پس از تأیید هر کاربر، همان خروجی مشترک را فعال نماید.

این سناریو یکی از کاربردهایی است که ظرفیت بالای ۸۸۰ نسبت به مدل های ۱۰۰۰ کاربر اهمیت واقعی پیدا می کند.

صفحه کلید لمسی برای استفاده پرتردد

صفحه کلید AC۱۰۰۳R از نوع لمسی است و برای ورود رمز نیاز به فشردن کلید مکانیکی ندارد.

این ساختار علاوه بر ظاهر مدرن، استهلاک ناشی از فشار مکرر کلیدهای مکانیکی را حذف می کند و برای پروژه هایی که PIN زیاد مورد استفاده قرار می گیرد مزیت دارد.

کارت، رمز یا کارت + PIN

AC۱۰۰۳R از چند روش احراز هویت پشتیبانی می کند و مدیر یا نصاب می تواند متناسب با سیاست پروژه حالت مناسب را انتخاب کند:

• فقط کارت: خروجی با کارت یا تگ معتبر فعال می شود.
• کارت یا رمز: کارت معتبر یا PIN صحیح برای دسترسی کافی است.
• کارت + PIN: کاربر باید هم کارت معتبر و هم رمز صحیح را ارائه کند.

حالت کارت یا رمز برای استفاده روزمره ساده تر است، در حالی که Card + PIN می تواند در پروژه هایی که احراز هویت سخت گیرانه تری نیاز دارند مورد استفاده قرار گیرد.

PIN عمومی و رمز اختصاصی کاربران

دستگاه امکان تعریف رمز عمومی و همچنین PIN اختصاصی کاربران را فراهم می کند.

رمزها می توانند بین ۳ تا ۶ رقم باشند.

در حالت Card + PIN نیز کاربر پس از ارائه کارت معتبر، رمز مربوط به خود را وارد می کند.

مدیریت کاربران با User ID

برای مدیریت کاربران، دستگاه از User ID چهاررقمی استفاده می کند.

ثبت و نگهداری User ID در زمان تعریف کاربران اهمیت دارد، زیرا در آینده می توان از آن برای حذف دسترسی یک کاربر بدون داشتن خود کارت استفاده کرد.

در ساختار دستگاه، User ID هنگام تعریف کاربران به ترتیب اختصاص داده می شود.

کارت گم شده؟ کاربر را بدون خود کارت حذف کنید

اگر تگ یا کارت یک کاربر گم شود، در صورت در اختیار داشتن اطلاعات ثبت شده می توان دسترسی او را بدون ارائه فیزیکی کارت حذف کرد.

AC۱۰۰۳R امکان حذف کاربران از طریق روش هایی مانند:

• User ID
• شماره کارت
• خود کارت
• PIN در ساختار مربوطه

را فراهم می کند.

این قابلیت در مواردی مانند گم شدن کارت، تغییر مستأجر، پایان همکاری کارکنان یا پس ندادن کارت توسط کاربر قبلی بسیار کاربردی است.

Manager Add Card و Manager Delete Card

یکی از امکانات مدیریتی مفید ۸۸۰، پشتیبانی از کارت های مدیریتی برای افزودن و حذف کاربران است.

Manager Add Card امکان اضافه کردن سریع کارت های جدید را بدون ورود کامل به منوی برنامه ریزی فراهم می کند.

Manager Delete Card نیز برای حذف سریع کارت کاربران قابل استفاده است.

این قابلیت مخصوصاً هنگام راه اندازی اولیه یک پروژه با تعداد زیاد کارت می تواند فرآیند تعریف کاربران را ساده تر کند.

امکان تعریف کارت از طریق شماره کارت

راهنمای دستگاه امکان تعریف و مدیریت کارت از طریق شماره کارت را نیز فراهم کرده است.

این ویژگی در پروژه هایی که اطلاعات کارت ها از قبل ثبت شده است می تواند مدیریت کاربران را ساده تر کند.

دستگاه ساختار شماره کارت های ۸ یا ۱۰ رقمی را تشخیص می دهد.

خروجی استاندارد ۸۸۰ رله نیست؛ MOSFET است

یکی از تفاوت های فنی مهم AC۱۰۰۳R با مدل های ۸۷۷، ۸۷۸ و ۸۷۹، نوع خروجی آن است.

در نسخه استاندارد ۸۸۰، رله مکانیکی روی برد وجود ندارد و خروجی توسط MOSFET کنترل می شود.

ساختار خروجی به این صورت است:

• LOCK+ به مثبت تغذیه ۱۲ ولت متصل است.
• LOCK- هنگام فعال شدن خروجی توسط MOSFET به GND متصل می شود.

بنابراین خروجی استاندارد دستگاه از نوع سوئیچ منفی یا Low-Side MOSFET Output است و کنتاکت خشک COM / NO / NC رله ای در نسخه پایه وجود ندارد.

برای سرویسکار آسانسور، نسخه مجهز به رله هم قابل سفارش است

در بسیاری از مدارهای آسانسور، سرویسکار ترجیح می دهد به جای خروجی الکترونیکی مستقیم، کنتاکت رله در اختیار داشته باشد تا اتصال دستگاه به مدار فرمان ساده تر شود.

به همین دلیل در هنگام سفارش می توانید AC۱۰۰۳R را به صورت مجهز به رله خروجی نیز سفارش دهید.

در این نسخه، خروجی الکترونیکی دستگاه برای کنترل رله استفاده می شود و کنتاکت های رله برای اتصال به مدار آسانسور در اختیار نصاب قرار می گیرند.

اگر درباره نوع اتصال پروژه خود مطمئن نیستید، بهتر است هنگام سفارش نوع مدار موردنظر را با بخش فنی هماهنگ کنید تا نسخه مناسب تر ارائه شود.

MOSFET چه مزیتی نسبت به رله مکانیکی دارد؟

خروجی MOSFET قطعه متحرک مکانیکی ندارد؛ بنابراین در عملکرد خود با باز و بسته شدن کنتاکت مکانیکی روبه رو نیست.

در مقابل، خروجی MOSFET مانند یک کنتاکت خشک مستقل عمل نمی کند و نوع اتصال آن باید با مدار مقصد سازگار باشد.

به همین دلیل برای پروژه های آسانسوری که اتصال رله ای برای سرویسکار ساده تر است، امکان سفارش نسخه مجهز به رله پیش بینی شده است.

زمان فعال بودن خروجی قابل تنظیم است

زمان پیش فرض فعال بودن خروجی دستگاه حدود ۵ ثانیه است.

این زمان از طریق تنظیمات دستگاه قابل تغییر است و می توان آن را متناسب با نوع مدار و کاربرد پروژه تنظیم کرد.

در تنظیمات دستگاه مقدار ۰۰ برای ایجاد پالس کوتاه حدود ۰.۲ ثانیه در نظر گرفته شده است.

کاربرد در مدیریت دسترسی ساختمان

در ساختمان هایی که مطابق مقررات، مصوبات و سیاست داخلی خود امکان اعمال محدودیت دسترسی دارند، می توان کاربران مشخص را از سیستم حذف یا دسترسی آنها را مدیریت کرد.

این قابلیت ممکن است در فرآیند مدیریت دسترسی مرتبط با هزینه های تعمیرات و نگهداری یا شارژ ساختمان مورد استفاده قرار گیرد.

AC۱۰۰۳R سیستم حسابداری شارژ نیست و بدهی کاربران را محاسبه یا شناسایی نمی کند؛ تصمیم مربوط به اعمال یا حذف محدودیت توسط مدیریت ساختمان انجام می شود.

روکار بودن؛ نصب ساده تر روی آسانسور موجود

AC۱۰۰۳R به صورت روکار نصب می شود و بدنه باریک آن فضای نسبتاً کمی روی پنل اشغال می کند.

این ویژگی برای آسانسورهایی که پنل آنها از قبل نصب شده و ایجاد محل توکار جدید دشوار است می تواند مزیت باشد.

برای مقایسه دو روش نصب می توانید مقاله اکسس کنترل آسانسور توکار یا روکار؟ را مطالعه کنید.

روکار بودن در پروژه های حساس چه محدودیتی دارد؟

مزیت نصب آسان روکار با یک محدودیت همراه است: دستگاه در دسترس مستقیم کاربران قرار می گیرد.

اگر احتمال ضربه، دستکاری یا خرابکاری عمدی وجود دارد، مخصوصاً زمانی که سیستم برای اعمال محدودیت دسترسی استفاده می شود، بهتر است راهکارهای توکار نیز بررسی شوند.

در اولویت محصولات اختصاصی نوین کیا تک، اگر وجود کیپد الزامی نیست، اکسس کنترل توکار اختصاصی مدل ۸۶۶ امکان نصب مخفی تر و مدیریت پیشرفته کارت را فراهم می کند.

اگر کارت + رمز + صفحه کلید تاچ و نصب پشت شیشه موردنیاز است، مدل توکار ۱۰۷۶ نیز قابل بررسی است.

برای مهمان، PIN همیشه بهترین راهکار نیست

AC۱۰۰۳R امکان استفاده از رمز را دارد، اما به صورت استاندارد سیستم تخصصی ریموت میهمان ندارد.

برای مراجعه محدود می توان PIN در اختیار کاربر قرار داد، اما اگر رمز بین مهمانان متعدد منتشر شود، کنترل آن در آینده دشوارتر خواهد شد.

اگر ورود مهمان بخش مهمی از ترافیک ساختمان است، بهتر است دسترسی دائمی ساکنان و دسترسی موقت مهمان از یکدیگر جدا شوند.

ریموت مهمان؛ راهکار اختصاصی برای دسترسی موقت

در سیستم اختصاصی ریموت مهمان، ساکن بدون اعلام رمز دائمی خود می تواند برای مهمان دسترسی موقت ایجاد کند.

برای این کاربرد ابتدا اکسس کنترل اختصاصی کارت + ریموت میهمان مدل ۱۰۳۳ را بررسی کنید.

توضیحات عملکرد این سیستم در مقاله ریموت میهمان آسانسور ارائه شده است.

ساختمان لابی من یا نگهبان دارد؟

AC۱۰۰۳R به صورت استاندارد سیستم ریموت لابی من ندارد.

اگر مسئول لابی یا نگهبان باید بتواند دسترسی مراجعه کننده به توقف موردنظر را کنترل کند، سیستم اختصاصی ریموت لابی من راهکار تخصصی تری است.

برای این کاربرد اکسس کنترل کارت + ریموت لابی من مدل ۱۰۳۲ قابل بررسی است.

اطلاعات بیشتر نیز در مقاله ریموت لابی من آسانسور در دسترس است.

اگر هر کاربر باید فقط به طبقه خودش دسترسی داشته باشد

با وجود ظرفیت ۴۰۰۰ کاربر، AC۱۰۰۳R همچنان تک خروجی است.

اگر کارت واحد طبقه سوم باید فقط شستی طبقه سوم را آزاد کند و کارت واحد طبقه پنجم فقط طبقه پنجم را، به سیستم چندخروجی نیاز دارید.

برای توضیح ساختار این سیستم ها مقاله اکسس کنترل چندخروجی آسانسور را مطالعه کنید.

در اولویت محصولات اختصاصی نوین کیا تک می توانید مدل های زیر را بررسی کنید:

• اکسس کنترل کارتی ۸ خروجی مدل ۱۰۳۸
• اکسس کنترل ۸ خروجی کارت + ریموت میهمان مدل ۱۰۳۷
• اکسس کنترل ۸ خروجی کارت + ریموت لابی من مدل ۱۰۳۶

اگر وجود کارت + رمز + کیپد تاچ در سیستم چندخروجی برای پروژه الزامی است، مدل های ۱۰۷۲ توکار و ۱۰۵۶ روکار نیز قابل بررسی هستند.

۸۸۰ در مقایسه با ۸۷۷، ۸۷۸ و ۸۷۹

اگر امکانات بیشتری از AC۱۰۰۳R نیاز دارید

اگر AC۱۰۰۳R دقیقاً نیاز پروژه را پوشش می دهد، ظرفیت ۴۰۰۰ کاربر و خروجی الکترونیکی آن مزیت های مشخصی هستند. اگر نیاز ساختمان فراتر از امکانات یک اکسس کنترل وارداتی تک خروجی باشد، در اولویت می توانید سیستم های اختصاصی و قابل توسعه نوین کیا تک را بررسی کنید.

ابعاد، رنگ و نصب AC۱۰۰۳R

ابعاد بدنه دستگاه حدود:

۱۴۱.۵ × ۴۶.۲ × ۱۷ میلی متر

است.

در راهنمای سازنده ابعاد اسمی نزدیک به ۱۴۰ × ۴۵ × ۱۷ میلی متر درج شده است.

بدنه باریک این مدل باعث می شود نسبت به بسیاری از کیپدهای روکار عریض، فضای کمتری در عرض پنل اشغال کند.

دستگاه در رنگ نقره ای و به صورت روکار ارائه می شود.

مشخصات فنی AC۱۰۰۳R مدل ۸۸۰

سؤالات متداول

ظرفیت AC۱۰۰۳R چند کاربر است؟

این دستگاه ظرفیت تعریف تا ۴۰۰۰ کاربر را دارد.

آیا صفحه کلید ۸۸۰ لمسی است؟

بله. AC۱۰۰۳R دارای صفحه کلید تاچ است.

آیا خروجی دستگاه رله ای است؟

در نسخه استاندارد خیر. خروجی دستگاه از نوع MOSFET است و LOCK- هنگام فعال شدن به GND سوئیچ می شود.

آیا می توان ۸۸۰ را با خروجی رله ای سفارش داد؟

بله. در هنگام سفارش امکان ارائه دستگاه مجهز به رله خروجی وجود دارد تا کنتاکت رله برای اتصال ساده تر به مدار آسانسور در اختیار سرویسکار قرار گیرد.

تغذیه دستگاه چند ولت است؟

نسخه ۸۸۰ با تغذیه ۱۲V DC استفاده می شود.

آیا کارت گمشده را بدون داشتن خود کارت می توان حذف کرد؟

بله. در صورت ثبت اطلاعات کاربر، امکان حذف از طریق User ID یا شماره کارت وجود دارد.

آیا دستگاه از کارت + رمز پشتیبانی می کند؟

بله. علاوه بر حالت فقط کارت و کارت یا رمز، حالت Card + PIN نیز قابل استفاده است.

آیا هر کارت را می توان فقط به طبقه خودش محدود کرد؟

خیر. AC۱۰۰۳R تک خروجی است. برای کنترل مستقل طبقات باید از سیستم چندخروجی استفاده شود.

آیا ۸۸۰ ریموت مهمان دارد؟

خیر. برای دسترسی زمان دار مهمان می توانید سیستم اختصاصی کارت + ریموت میهمان مدل ۱۰۳۳ را بررسی کنید.

برای ساختمان دارای لابی من چه گزینه ای وجود دارد؟

برای کنترل دسترسی مراجعه کنندگان توسط مسئول لابی، سیستم کارت + ریموت لابی من مدل ۱۰۳۲ راهکار تخصصی تری است.

آیا برای مدیریت شارژ ساختمان کاربرد دارد؟

در ساختمان هایی که مطابق مقررات، مصوبات و سیاست داخلی خود امکان اعمال محدودیت دسترسی دارند، مدیریت می تواند کاربران مشخص را حذف یا دسترسی آنها را مدیریت کند. دستگاه خود عملیات حسابداری یا محاسبه بدهی شارژ انجام نمی دهد.

گارانتی AC۱۰۰۳R چقدر است؟

این محصول وارداتی با ۱ سال گارانتی ارائه می شود.

مطالعه و مقایسه بیشتر

• اکسس کنترل آسانسور توکار یا روکار؟
• نحوه سیم کشی اکسس کنترل آسانسور
• انتخاب اکسس کنترل برای ساختمان چندواحدی
• اکسس کنترل چندخروجی آسانسور
• ریموت میهمان آسانسور
• ریموت لابی من آسانسور

برای مشاهده سایر محصولات این گروه نیز می توانید وارد دسته اکسس کنترل کارتی رمزی تک خروجی آسانسور شوید.

جمع بندی؛ AC۱۰۰۳R مدل ۸۸۰ برای چه پروژه ای مناسب است؟

AC۱۰۰۳R مدل ۸۸۰ برای پروژه ای مناسب است که یک اکسس کنترل روکار، کارتی، رمزی، لمسی و تک خروجی با ظرفیت بالای کاربران نیاز دارد.

ظرفیت ۴۰۰۰ کاربر، بدنه باریک، صفحه کلید تاچ، چند حالت Card و PIN، مدیریت کاربران با User ID و کارت های مدیریتی از مزیت های اصلی این مدل هستند.

خروجی استاندارد دستگاه MOSFET و از نوع سوئیچ GND است؛ اما اگر سرویسکار پروژه به کنتاکت رله نیاز داشته باشد، نسخه مجهز به رله نیز هنگام سفارش قابل ارائه است.

اگر تعداد زیاد کاربران همراه با یک مسیر مشترک نیاز اصلی پروژه است، ۸۸۰ می تواند انتخاب مناسبی باشد. اگر در مقابل به کنترل مستقل طبقات، ریموت مهمان، ریموت لابی من، اثر انگشت، گزارش تردد یا امکانات سفارشی و توسعه پذیر نیاز دارید، بهتر است پیش از خرید سیستم های اختصاصی نوین کیا تک را نیز بررسی کنید.
